适配丰田1HD-T与1FZ-FE动力的H151f变速箱

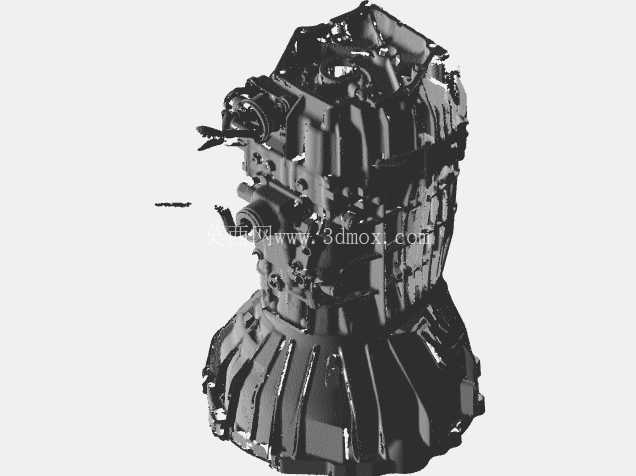

　　在硬派越野车型的传动系统匹配场景中，手动变速箱的结构强度、齿比设定直接决定了整车在非铺装路面、重载牵引、极端攀爬工况下的动力传递可靠性，这款适配丰田1HD-T柴油动力与1FZ-FE汽油动力的H151f变速箱，正是面向重载越野场景开发的纵置手动传动单元。从三维扫描还原的结构来看，该变速箱采用经典的纵置后驱/四驱适配布局，输入轴端预留了与分动箱连接的标准法兰接口，可直接匹配丰田LC80系列车型的原厂分动箱安装位，无需额外制作转接法兰即可完成动力链路的对接。

　　壳体采用高压压铸铝合金材质，外部加强筋的排布完全贴合内部轴系的受力路径，在输入轴轴承座、中间轴支撑位、输出轴法兰连接位等核心受力区域，壳体壁厚比同排量民用轿车变速箱厚30%左右，可承受大扭矩柴油动力在低转速区间输出的峰值扭矩冲击，避免极限工况下壳体开裂、轴承座移位的故障。从安装边界来看，该变速箱的整体轮廓完全适配丰田陆地巡洋舰FJ80、FZJ80车型的原厂变速箱安装吊耳位置，上部的换挡机构安装座、侧面的离合器分泵固定位、下部的放油螺塞位置均与原厂设计保持一致，维修替换时可直接沿用原车的换挡拉杆、离合器管路、变速箱固定机脚，无需对车身底板、传动半轴进行切割改装。内部轴系采用三轴式布局，一轴与二轴的同轴度设计经过多轮受力校核，各档位同步器的安装槽位预留了足够的润滑机油导流通道，即使在车辆大角度倾斜攀爬的工况下，也能保证同步器、齿轮啮合面得到持续的机油润滑，避免干磨导致的打齿、同步器烧毁问题。倒挡轴的布置位置避开了主受力路径，在重载倒车牵引时，倒挡齿轮的受力可通过壳体加强筋直接分散到变速箱安装吊耳，不会对中间轴支撑轴承产生额外的侧向载荷。

　　在实际越野应用场景中，这款变速箱的一档齿比设定偏向大减速比，可在发动机低转速区间输出足够的轮上扭矩，配合分动箱的低速四驱档位，可满足攀爬岩石、拖拽被困车辆、重载穿越无人区的动力需求；最高档的齿比设定兼顾了高速巡航的燃油经济性，在铺装路面行驶时可将发动机转速控制在经济区间，降低长距离穿越的油耗。从三维模型还原的细节来看，变速箱外部的传感器安装位、通气塞位置、取力口预留位均完整保留，后续改装驻车加热器、液压绞盘取力、加装变速箱油温传感器时，可直接利用预留接口，无需在壳体上重新钻孔攻丝，避免破坏壳体的结构强度。

　　离合器壳体的轮廓完全匹配1HD-T与1FZ-FE发动机的缸体后端面安装孔位，定位销孔的位置精度控制在0.1mm以内，装配时可保证变速箱输入轴与发动机曲轴的同轴度，减少离合器片的偏磨、传动轴的振动问题。对于三维建模从业者而言，该扫描模型完整还原了变速箱外部的所有安装特征、加强筋结构、接口尺寸，可直接用于越野车型改装的动力匹配校核、底盘布局干涉检查、变速箱维修工装的设计开发，无需再对实车进行反复测量，大幅缩短改装设计的前期测绘周期。在结构设计层面，这款变速箱的壳体加强筋设计思路也值得参考，其加强筋并非均匀排布，而是根据内部齿轮的受力方向、轴承的支撑载荷、整车安装的受力点进行针对性布置，在控制壳体整体重量的前提下，最大化提升了结构刚度，这种载荷导向的结构设计逻辑，可广泛应用于重载传动部件的壳体开发中。
