QuadLock快拆连接用母冠齿盘结构

　　这类冠齿结构核心服务于快拆式连接场景，常见于骑行装备、车载支架、运动相机快装组件的锁止传动环节，区别于常规直齿、斜齿传动齿轮，它的齿形沿盘体内圈环形排布，不需要沿轴向做长距离啮合行程，仅需小角度旋转即可完成锁止与解锁动作，适配需要频繁拆装、快速定位的连接需求。从实际使用场景来看，这类齿盘多作为快拆锁止机构的从动配合件，与公端的对应齿形咬合后，可传递周向扭矩，同时承受轴向的拉脱载荷，避免连接部位在振动环境下出现松脱，比如骑行过程中路面颠簸带来的持续振动、摩托行驶中的高频震动，都需要齿形咬合有足够的接触面积来分散应力，不会出现齿根断裂或者滑齿问题。

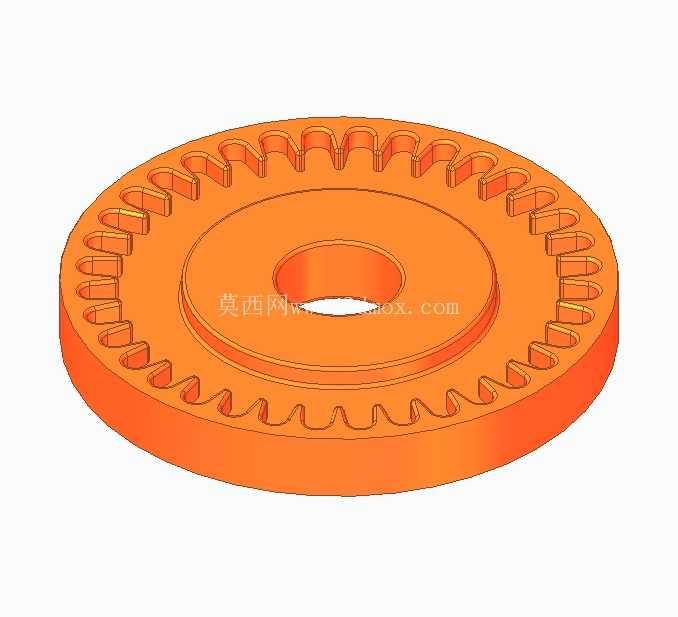

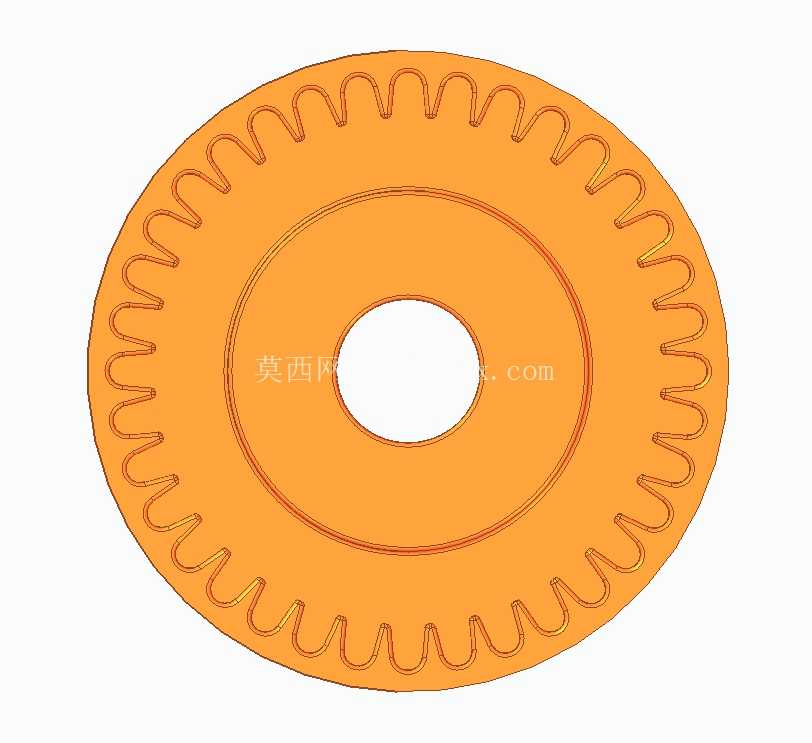

　　设计层面上，齿盘整体为扁平环形结构，中心通孔为安装定位基准，安装时可穿过连接轴或者固定螺栓，将齿盘固定在基座端，齿形区域集中在盘体靠近外缘的环形带内，齿的轮廓采用圆弧过渡的波浪形齿廓，而非渐开线传动齿，这种齿形设计的核心考量是降低啮合对位难度，不需要严格的齿位对齐，公端部件压入后旋转很小的角度就能滑入齿槽完成锁止，同时齿侧的倾斜角度可以在锁止过程中产生轴向预紧力，让两个连接面紧密贴合，消除装配间隙。从安装边界来看，齿盘的轴向厚度较薄，不会占用过多的安装空间，适合集成在紧凑的快拆结构内部，盘体的外圆为光滑圆柱面，可与基座的安装孔做小间隙配合，保证齿盘安装后的同轴度，避免啮合时出现偏载。

　　齿根位置做了圆角过渡处理，避免应力集中，在承受冲击载荷时不会从齿根位置产生裂纹，齿顶的圆弧设计则可以在对位偏差不大的情况下，引导公端齿顺利滑入齿槽，降低用户操作时的对位难度，不需要精确对准即可完成装配。功能特性上，这类冠齿结构不需要额外的锁止销或者弹簧卡扣，依靠齿形的咬合即可同时实现周向定位和轴向锁止，零件数量少，可靠性更高，在户外使用场景下，齿间的间隙可以让泥沙、灰尘顺利排出，不会因为异物卡滞导致锁止失效，相比卡扣式快拆结构，齿形咬合的接触面积更大，承载能力更强，能够承受更大的拉脱力和扭矩，适合挂载较重的设备，比如骑行时挂载的手机、运动相机，摩托上挂载的导航设备等，都能保证连接的稳定性。

　　设计过程中需要重点控制齿形的周向分度精度，保证每个齿的受力均匀，避免个别齿受力过大出现过早磨损，同时齿面的粗糙度要控制在合理范围，既不能过于粗糙导致旋转锁止时卡滞，也不能过于光滑导致锁止后受振动出现自行回转松脱，盘体的平面度也要做相应控制，保证安装后和配合件的端面完全贴合，不会出现倾斜导致的齿面局部接触应力过大。这类结构的应用场景还在不断拓展，除了骑行、车载的快拆支架外，在一些需要快速更换工装的小型设备、摄影器材快装组件、户外装备的快拆连接部位都能看到类似的齿形结构，核心都是利用环形冠齿的小角度旋转锁止特性，实现快速拆装与可靠连接的平衡，不需要复杂的操作步骤，仅需按压后旋转即可完成锁止，反向旋转即可拆卸，操作逻辑简单，用户学习成本低，同时结构可靠性远高于常规的卡扣连接，在频繁拆装的使用场景下有更长的使用寿命。
