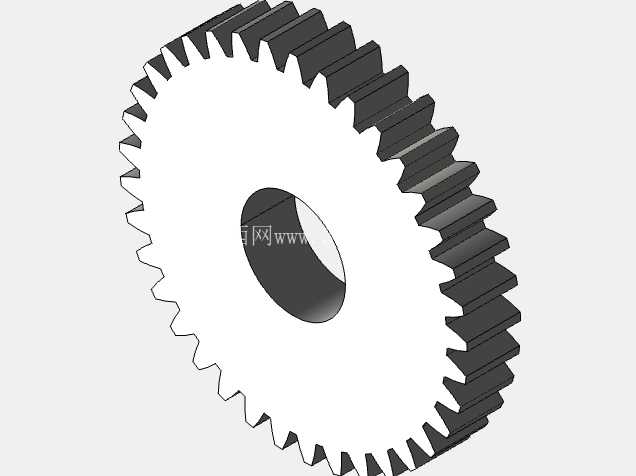

英制参数37齿直齿传动齿轮结构

在轻工自动化输送线、小型包装设备的动力传递环节，直齿圆柱齿轮始终是平行轴传动场景里应用占比最高的基础零件，这类零件的啮合特性直接决定了整套传动机构的运行平稳性与负载耐受能力。本次涉及的37齿直齿轮采用英制参数体系设计，适配进口小型设备的备件替换需求，也可直接集成到新开发的英制规格传动模组中，针对低速、中等负载的平行轴动力传递场景做了结构优化，齿部啮合过程中无轴向分力，支撑端轴承仅需承受径向载荷，能有效降低支撑结构的设计复杂度，缩减整套传动单元的装配空间占用。

从实际选型适配的角度看，这类直齿轮的安装边界非常清晰，中心内孔为标准光孔结构，可直接配合对应直径的传动轴做键连接或顶丝固定，齿宽尺寸经过匹配验算，在额定负载下齿面接触应力处于材料许用范围内，不会出现过早点蚀或断齿问题。20度压力角的齿形设计是当前机械传动领域的通用选型，相比老式14.5度压力角的英制齿轮，齿根厚度更大，弯曲强度提升明显，能承受短时过载冲击，适配输送线启停、小型工装夹具动作这类存在瞬时载荷波动的工况。齿距采用英制12径节规格，能和同径节的配对齿轮实现精准啮合，啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动反向空程超差，也不会因为侧隙过小出现卡齿、运转发热抱死的问题。

建模过程中严格遵循渐开线齿形的生成逻辑，齿廓曲线从基圆出发逐段拟合，齿顶过渡圆角、齿根清根尺寸都按照机械设计手册的推荐值设置，没有出现建模过程中常见的齿形失真、齿顶变尖等问题，导出的模型可直接用于工程图生成、干涉检查、运动仿真等后续设计环节。实际装配时，齿轮的端面跳动、径向跳动基准都以内孔轴线为基准，和轴类零件的配合公差推荐采用过渡配合，既能保证装配时的同轴度要求，也方便后期维护时的拆卸更换。在压铸模具配套的传动机构里，这类齿轮常用来驱动模架的抽芯滑块、送料轨道的拨料机构，因为直齿轮的传动效率高，动力损耗小，不需要复杂的润滑维护结构，在开放式的压铸车间环境里也能稳定运行，不会因为少量粉尘附着就出现传动卡滞。

从结构设计的细节来看，该齿轮采用实心辐板结构，没有多余的减重孔设计，一方面是因为本身外径尺寸不大，实心结构的加工工艺性更好，不管是滚齿加工还是粉末冶金成型都能快速量产，另一方面实心结构的整体刚性更强，在频繁正反转的工况下不会出现辐板变形导致的啮合精度下降。齿部的端面做了微小的倒角处理，装配时能顺利导入啮合位置，不会出现齿端磕碰损伤配对齿轮齿面的问题，内孔的入口处也做了倒角，方便轴件插入装配，减少装配过程中对内孔配合面的刮擦损伤。在小型食品包装机械的送膜机构、文具生产设备的工位转位驱动里，这类英制直齿轮的应用非常普遍，因为很多早期引进的海外设备都采用英制传动参数，备件采购周期长成本高，精准的三维模型能帮助加工厂快速完成备件的测绘复刻，减少设备停机等待时间。

做运动仿真验证时，将该齿轮和同参数的配对齿轮按照标准中心距装配，能顺畅完成连续回转运动，没有出现干涉卡顿的情况，齿面的接触区域沿着齿宽方向均匀分布，符合设计预期的接触斑点要求，实际运转时的噪音水平也能控制在工业设备允许的范围内，不会因为齿形误差产生异常的啮合噪音。针对不同的应用场景，该模型的参数可做快速调整，比如需要更大扭矩传递时可适当增加齿宽，需要轻量化设计时可在辐板位置添加均布的减重孔，核心的齿形参数保持不变就能保证啮合特性的稳定。
