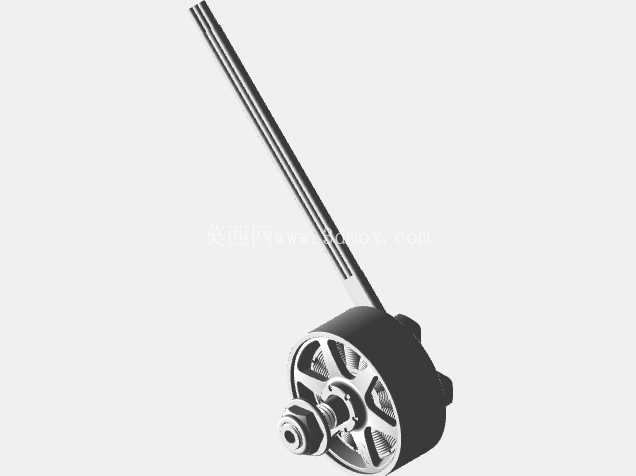

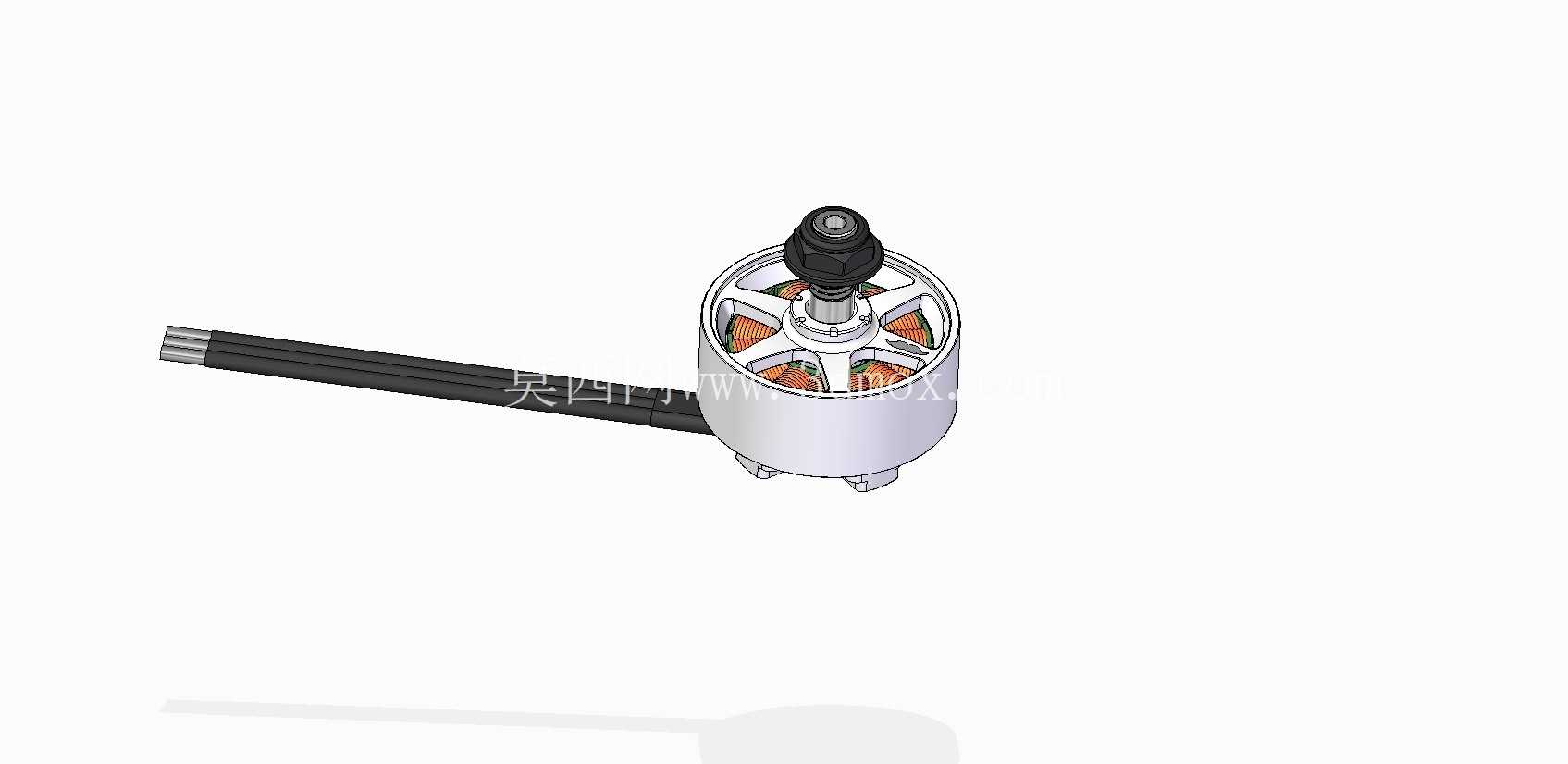

穿越机专用外转子无刷动力电机结构

　　这款动力单元专为FPV穿越机竞速、花飞场景设计，核心适配4寸机架的动力输出需求，在实际飞行场景中，需要兼顾大油门爬升的瞬时扭矩输出、高速横滚时的动力响应速度，以及炸机时的结构抗冲击能力，这也是这类小型外转子电机在设计时需要平衡的核心矛盾点。从结构设计逻辑来看，该电机采用常规外转子无刷布局，定子绕组内嵌于机壳内部，转子外壳集成磁钢，输出轴直接连接螺旋桨，省去了减速齿轮结构，最大限度降低动力传输损耗，同时减少故障点。出线端采用三根耐高温硅胶线直连定子绕组，线长预留了适配常规4寸机臂的走线长度，安装时可直接沿机臂走线槽布设至电调位置，无需额外延长接线，避免接线接头带来的电阻增大与虚接风险。

　　输出轴顶端采用标准桨座螺纹设计，适配市面上绝大多数5mm孔径的4寸穿越机螺旋桨，桨座下方的卡簧结构可在大拉力输出时避免螺旋桨脱出，同时在炸机碰撞时可通过桨座的轻微形变吸收部分冲击力，避免冲击力直接传递到定子轴承造成轴弯或者轴承碎裂。安装底座采用标准十字孔位布局，孔距匹配主流4寸穿越机的电机安装座尺寸，安装时可直接通过M3螺丝固定在机臂末端，底座与机臂接触的端面做了平面度处理，可保证电机安装后输出轴与机臂平面垂直，避免出现电机倾斜导致的飞行姿态偏移、动力效率下降问题。从结构细节来看，电机外壳采用镂空设计，一方面可以在电机高速运转时让空气直接流过定子绕组，带走大电流输出时产生的热量，避免绕组高温退磁；另一方面镂空结构可以降低电机整体重量，对于对重量极其敏感的穿越机来说，每克重量的降低都能直接提升飞行机动性与续航表现。转子外壳的边缘做了圆弧过渡处理，在发生碰撞时不会出现尖锐棱角刮伤电池或者机臂线材的问题，同时圆弧结构的抗形变能力更强，轻微磕碰后不会出现外壳变形蹭定子的扫膛问题。

　　轴承部分采用双轴承支撑结构，上下两个轴承分别布置在定子座的上下两端，可承受螺旋桨高速旋转时产生的径向载荷，在做剧烈花飞动作、螺旋桨受到侧向气流冲击时，双轴承结构可避免输出轴出现径向晃动，保证动力输出的平顺性，同时延长轴承的使用寿命。绕组部分采用多股漆包线并绕的方式，可在有限的定子槽空间内提升铜线填充率，降低绕组内阻，大油门输出时的发热更小，同时可承受更高的瞬时电流，满足竞速飞行时短时间大马力输出的需求。在实际选型适配时，需要注意该电机的KV值与螺旋桨尺寸、电池电压的匹配，搭配4寸三叶桨时可适配4S锂电池，兼顾动力与续航；搭配4寸两叶桨时可适配6S锂电池，满足高速竞速的动力需求。

　　安装时需要注意电机的旋转方向，三个出线的相序需要与电调的输出相序匹配，若出现转向反向的问题，可通过调换任意两根相线的接线顺序调整转向，无需额外设置飞控参数。日常使用中，该电机的维护成本较低，轴承部分可定期注入少量轻质润滑油，避免进沙后出现轴承卡顿、异响问题；炸机后需要及时检查输出轴是否弯曲、转子外壳是否变形蹭定子，若出现轴弯问题需及时更换输出轴，避免振动传递到飞控导致飞行姿态不稳。整体结构设计完全围绕穿越机的实际使用场景优化，没有多余的冗余结构，在重量、强度、散热、动力输出几个核心维度做了很好的平衡，是4寸穿越机动力配置的成熟方案，建模时还原了所有安装配合尺寸，可直接用于机架装配干涉检查、动力系统匹配仿真，也可作为小型外转子无刷电机设计的参考案例。
