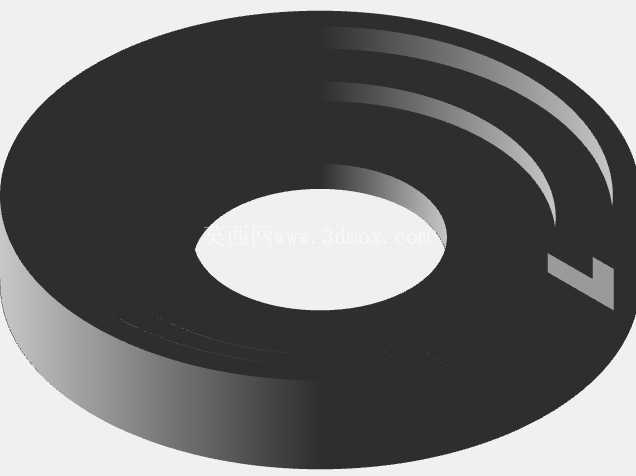

达特桑620车窗曲柄配套塑料垫片

在老式轻型载货汽车的车门内饰装配体系里，车窗曲柄与内饰板之间的衔接垫片是极易被忽略但直接影响操作手感与内饰耐久度的小尺寸零件，这款适配达特桑620车型的塑料垫片，正是针对该车型手动车窗摇柄的安装间隙做的匹配设计。从实际装车场景来看，这类垫片安装在车窗曲柄的金属基座与车门内饰板的蒙皮之间，核心作用有三个层面：一是填充金属摇柄转轴座与内饰板开孔之间的装配间隙，避免摇柄在反复转动过程中出现径向窜动，抵消金属件与内饰PVC或纤维板硬接触带来的磨损；二是隔绝金属摇柄基座与内饰板的直接摩擦，防止长期摇窗操作后内饰板对应位置出现磨白、掉屑甚至开裂的问题；三是起到一定的防尘密封作用，减少车门内部的灰尘顺着摇柄转轴缝隙渗入内饰表面，同时也能弱化摇柄转动时的金属碰撞异响，提升操作的顺滑感。

从设计思路上看，这款垫片采用了等厚环形的基础结构，中心开孔尺寸完全匹配达特桑620车型车窗摇柄的转轴直径，不会出现安装时卡滞或者间隙过大松旷的问题；外圈直径刚好覆盖摇柄基座与内饰板的接触区域，既不会因为尺寸过小导致接触压强过大压坏内饰板表层，也不会因为尺寸过大突出摇柄基座边缘影响内饰美观。垫片整体采用硬质耐磨塑料材质，厚度控制在1.2mm-1.5mm区间，这个厚度是经过实际装车验证的：太薄的话无法完全填充装配间隙，起不到防磨缓冲的作用，太厚的话会导致摇柄安装后离内饰板距离过大，不仅视觉上突兀，还会让摇柄的操作力臂出现偏移，长期使用会加快摇柄转轴的磨损。垫片的正反两面都做了细微的磨砂纹理处理，朝向内饰板的一面磨砂度稍高，可以增加与内饰板表面的摩擦力，防止摇柄转动时垫片跟着同步转动磨花内饰；朝向摇柄基座的一面光滑度稍高，减少摇柄转动时与垫片之间的摩擦阻力，让摇窗操作更顺滑。

从安装边界来看，这款垫片不需要额外的固定卡扣或者粘接剂，安装时只需要将中心开孔对准车门上的摇柄转轴套入，贴合在内饰板表面之后再将车窗曲柄对准转轴卡入固定销即可，左右车门通用，不需要区分左右侧，减少了配件备货的品类压力。在实际维修替换场景中，很多老车的这类塑料垫片会因为长期使用出现老化脆裂、磨损变薄甚至丢失的问题，更换时不需要拆解整个车门内饰板，只需要拔下车窗曲柄的固定销取下摇柄，将新的垫片套入转轴后重新装回摇柄即可，整个操作过程不超过五分钟，不需要专用工具，非常适合老车修复时的配件替换。这类小尺寸塑料配件在建模时需要重点关注中心孔的同轴度以及端面的平面度，如果中心孔与转轴的同轴度偏差超过0.1mm，安装后就会出现摇柄转动卡滞的问题；如果端面平面度不够，安装后垫片会出现翘边，不仅影响美观，还会导致局部压强过大加快垫片磨损。另外垫片的边缘做了0.2mm的圆角过渡，避免安装时锋利的边缘割伤安装人员的手指，也防止长期使用后边缘出现应力开裂的问题。从材质选型上，这类垫片选用的是耐老化的硬质PVC材质，既具备足够的硬度支撑摇柄的压力，又有一定的韧性，不会因为冬季低温出现脆裂的问题，同时耐油污耐灰尘，适配车门内部复杂的使用环境，正常使用情况下可以达到与车辆等寿命的耐久度。
