车载音响面板安装固定框架结构设计

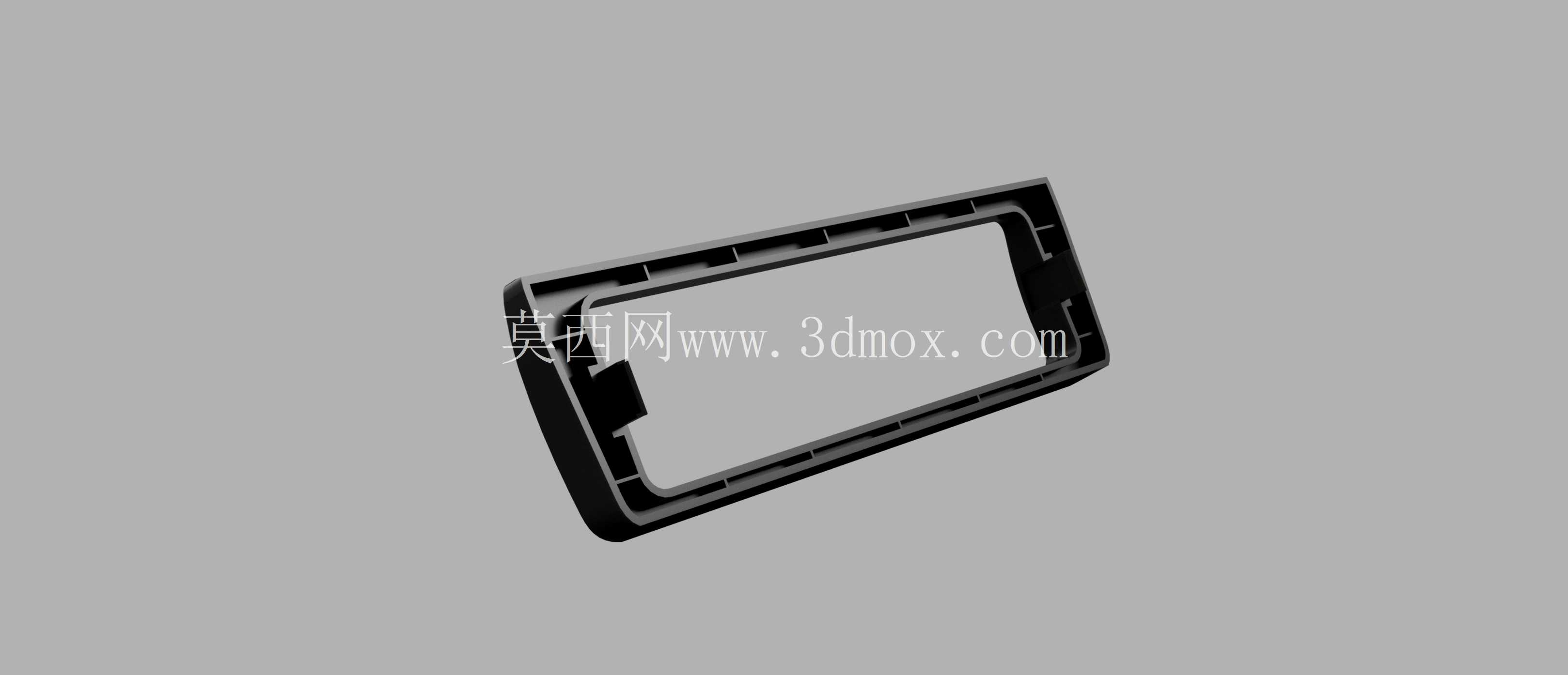

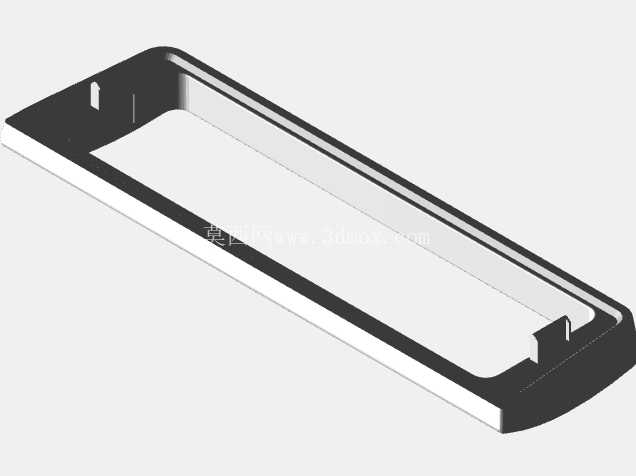

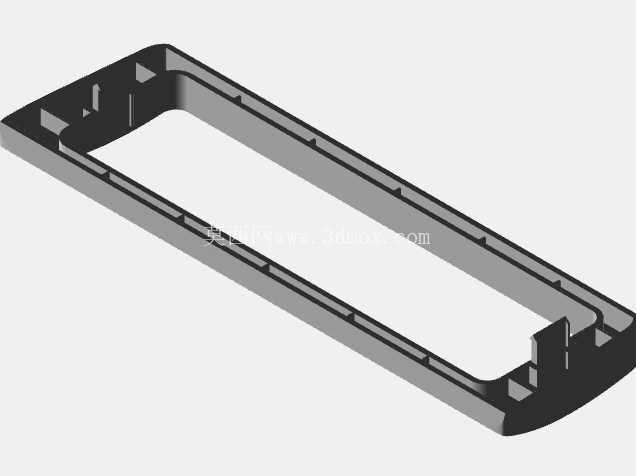

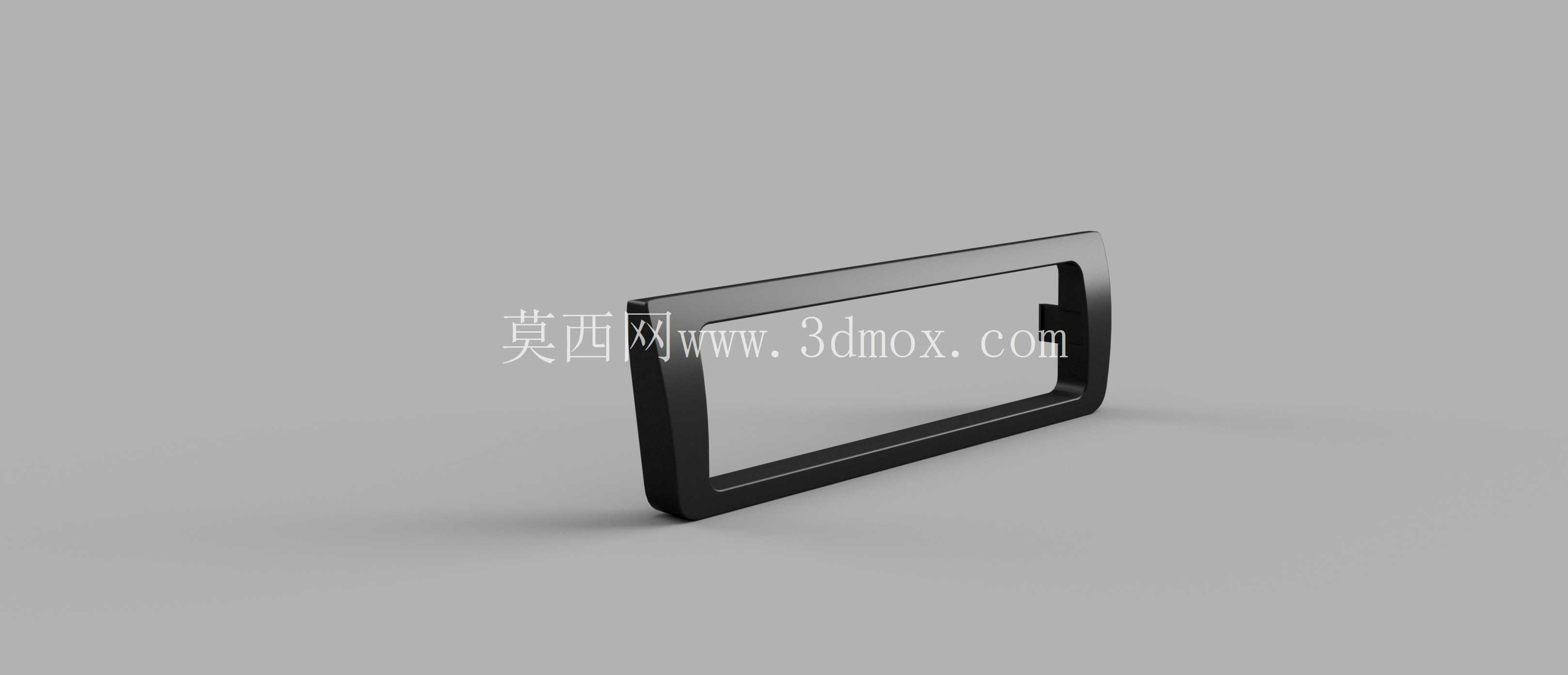

　　车载音响面板作为座舱内饰中直接与驾乘人员交互的周边承载构件，其结构合理性直接影响音响主机的装配稳定性与内饰整体的视觉一致性。该框架类构件采用矩形闭环框体结构，整体壁厚均匀，边缘做了连续的圆角过渡处理，既避免了压铸成型过程中尖角位置的应力集中与充型缺陷，也能在安装时与周边内饰件形成顺滑的贴合间隙，不会出现突兀的棱边剐蹭问题。从实际装车场景来看，这类构件主要承担车载音响主机的外围定位与遮挡作用，框体内腔尺寸严格匹配标准单锭车载音响主机的外轮廓公差，安装时主机从框体后侧推入，通过框体边缘的卡扣位与车身中控预留的安装支架卡接固定，不需要额外增加外露的固定螺丝，能够保证中控区域的外观完整性。

　　设计过程中首先要明确安装边界条件，框体的外轮廓尺寸需要完全适配对应车型中控面板的预留开孔尺寸，单边配合间隙控制在0.3-0.5mm区间，既保证装配时能够顺利嵌入开孔，也不会因为间隙过大出现松动异响的问题。框体的壁厚设计充分考虑压铸工艺的成型要求，整体壁厚保持在2.5mm左右，避免壁厚差异过大导致成型后出现缩痕、变形等缺陷，框体后侧边缘设置有均匀分布的限位凸台，凸台高度控制在1.5mm，装配时凸台端面与音响主机的外壳端面贴合，限制主机的推入深度，保证主机前端面与框体前端面保持齐平，不会出现内凹或者外凸的装配误差。

　　考虑到车载使用环境的温度波动与振动工况，框体的边角位置做了局部的加强筋处理，加强筋厚度控制在壁厚的0.6倍，既提升了框体整体的结构刚性，避免车辆长期行驶振动导致框体变形，也不会因为筋位过厚在成型时产生表面缩印，影响外观质感。框体的表面处理采用哑光磨砂质感，与周边内饰件的表面质感保持统一，不会因为光线反射产生眩光干扰驾乘人员视线。从功能适配角度来看，该框体不仅适配常规的量产车载音响主机，也能够兼容后装市场的同尺寸改装音响主机，框体内腔没有设置多余的遮挡结构，不会影响音响主机的操作按键与显示屏的外露，同时框体的边缘宽度经过反复校核，既能够完全遮挡中控开孔与主机之间的装配缝隙，也不会过度遮挡主机的操作区域，保证按键操作与屏幕查看的便利性。

　　在安装结构的设计上，框体左右两侧预留了标准化的卡扣安装位，能够适配不同车型的通用安装卡扣，不需要针对单一车型单独开发固定结构，提升了构件的通用适配性，同时卡扣位的位置经过受力校核，装配后卡扣的受力方向与车辆行驶过程中的振动方向垂直，能够避免长期振动导致卡扣松脱。针对压铸成型的工艺需求，框体的所有脱模方向保持一致，没有设置反向的倒扣结构，不需要采用复杂的抽芯模具结构，能够有效降低模具开发成本与成型废品率，框体的内边缘与外边缘都设置了连续的脱模斜度，斜度控制在1.5度，既保证脱模时不会划伤构件表面，也不会影响装配后的配合精度。在实际的装配验证环节，该框体与中控开孔、音响主机的配合公差经过多轮调整，能够在-40℃到85℃的车载工作温度区间内保持尺寸稳定性，不会因为温度变化导致热胀冷缩出现装配间隙变化或者卡滞问题，同时框体材料选用压铸铝合金，具备良好的刚性与抗老化性能，长期使用不会出现变形、开裂问题，能够满足整车全生命周期的使用需求。
