车载多路视频切换控制面板压铸结构

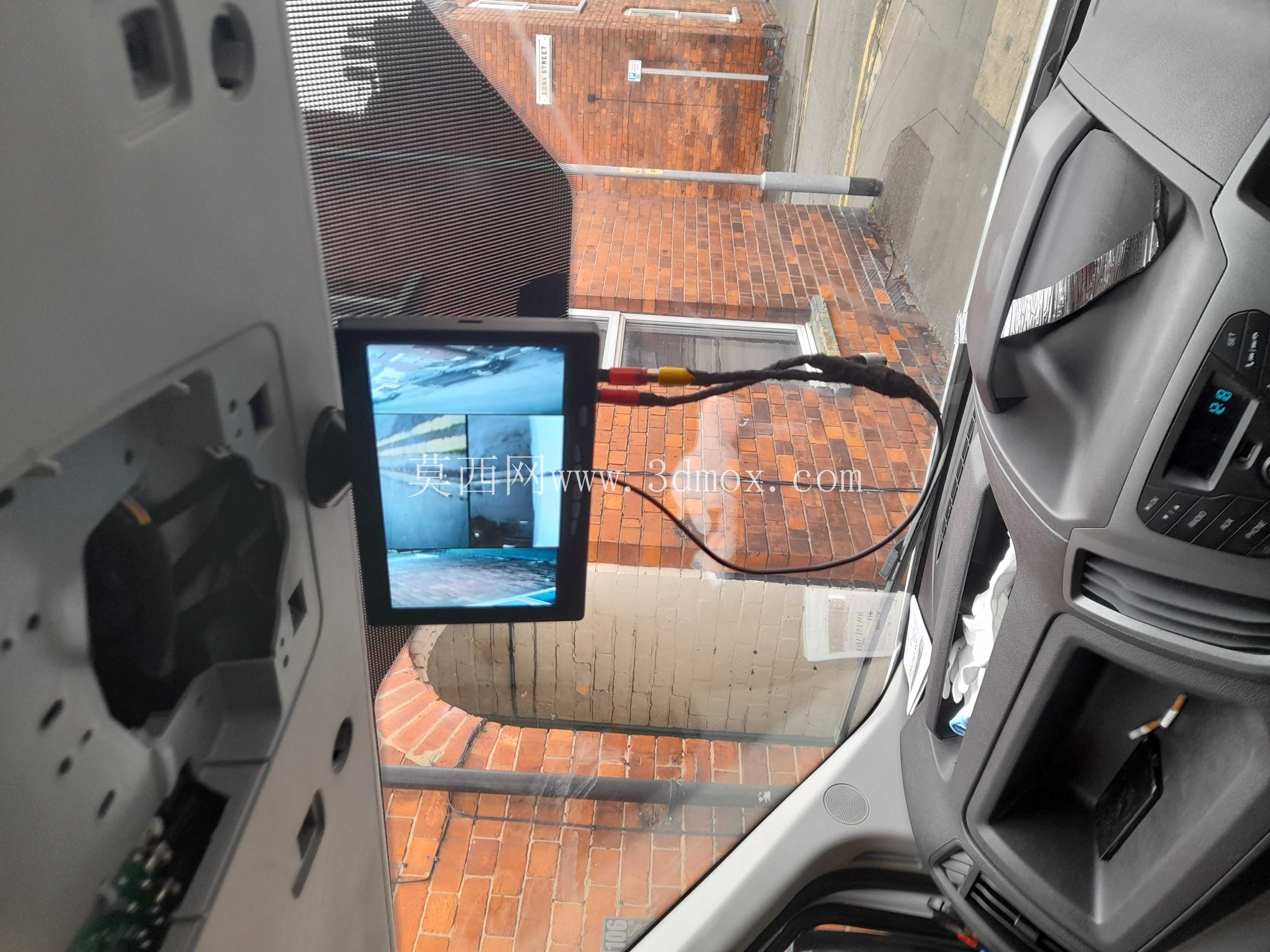

这套车载视频控制装置的壳体采用压铸工艺成型，核心面向商用车、工程作业车辆的多摄像头视频管控场景，解决车辆周身多视角画面切换的硬件操控需求。日常作业场景里，车辆往往需要在车头、车尾、货厢侧方、作业装置旁布设多个摄像头，驾驶员无需操作中控屏多层菜单，直接通过面板上的物理按键就能快速切换对应视角，在倒车、窄路通行、作业对位时能大幅缩短操作路径，避免视线长时间偏离行驶方向带来的安全隐患。

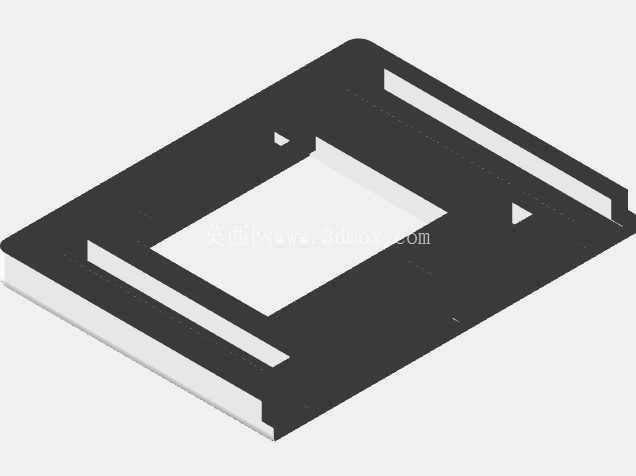

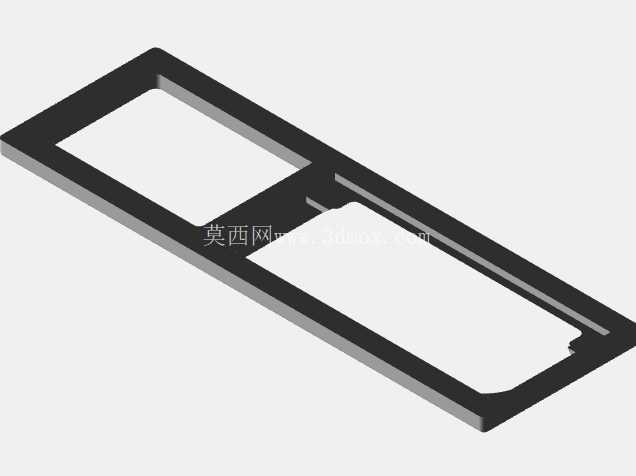

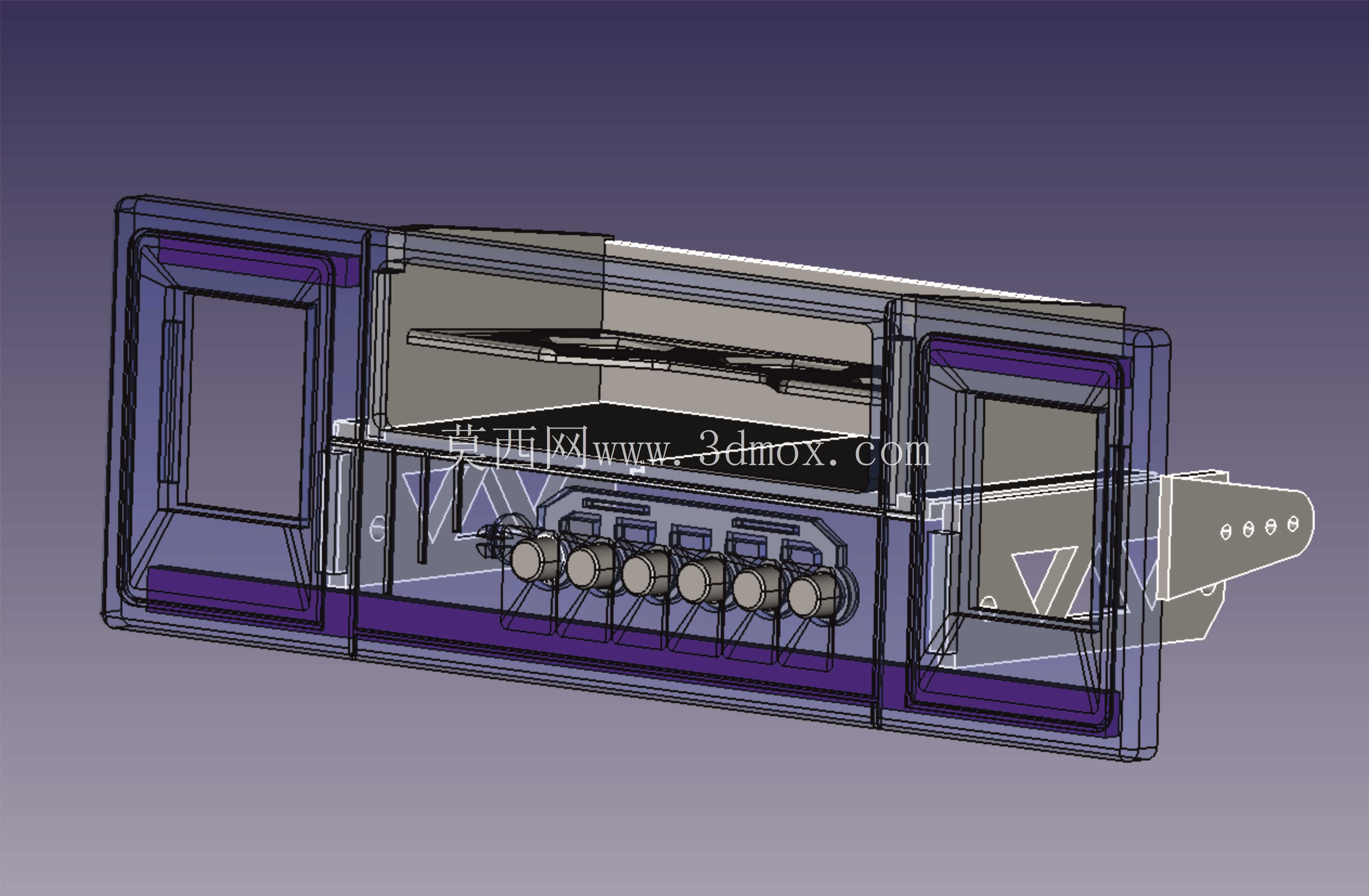

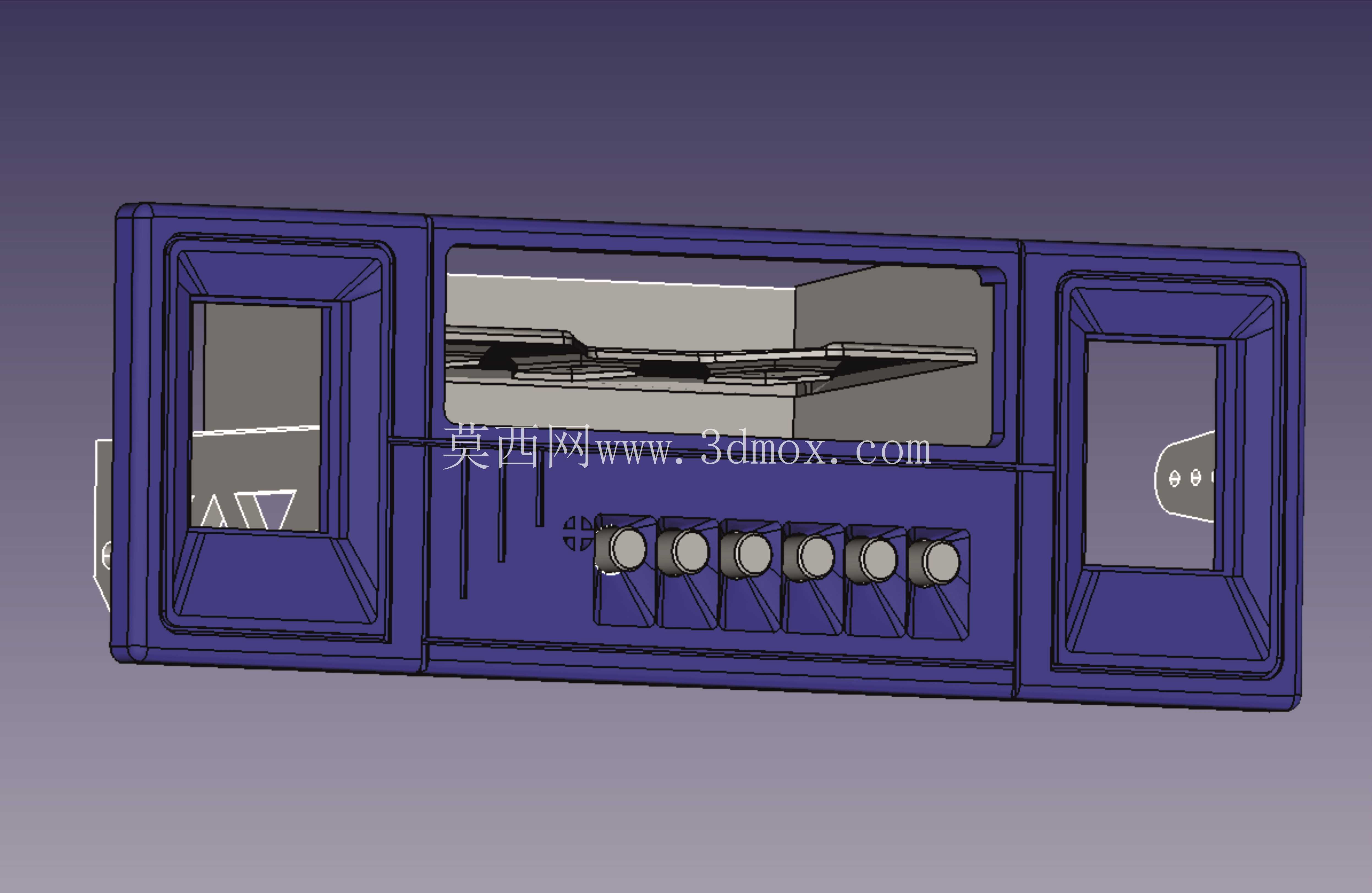

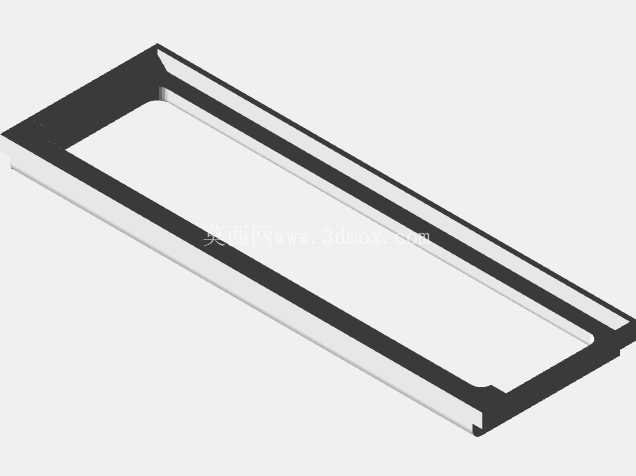

从结构设计逻辑来看，整个面板采用一体化压铸成型的壳体作为承载主体，外壳材质选用常规压铸铝合金，兼顾车载环境下的抗振性能与散热需求，毕竟车载设备长期处于颠簸、宽温域的工作环境，压铸壳体的刚性足以抵抗行车过程中的持续振动，不会出现塑料壳体常见的按键松旷、接插件脱开问题。面板正面预留了两个矩形显示窗口，分别对应固定视角的状态显示与视频画面预览，窗口边缘做了阶梯式止口设计，装配时可以直接卡装透明防护面板，不需要额外打胶固定，既提升装配效率，也能避免后期使用中胶层老化导致的面板起翘、进水问题。

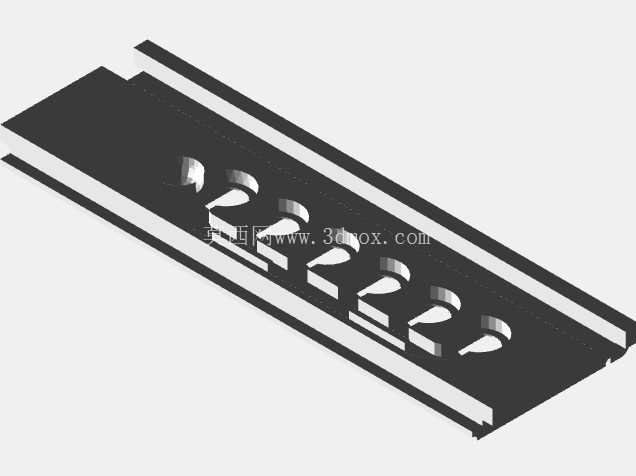

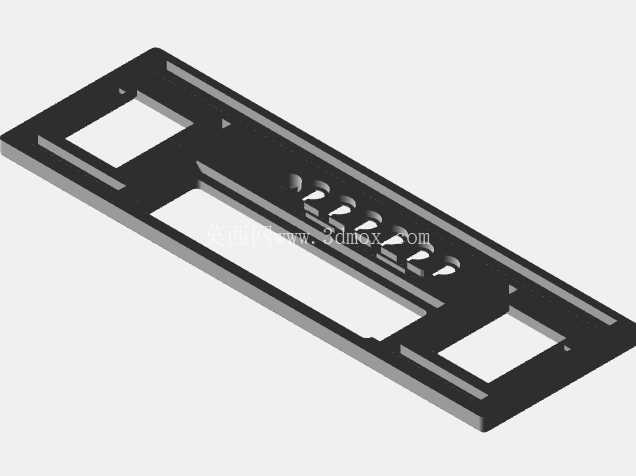

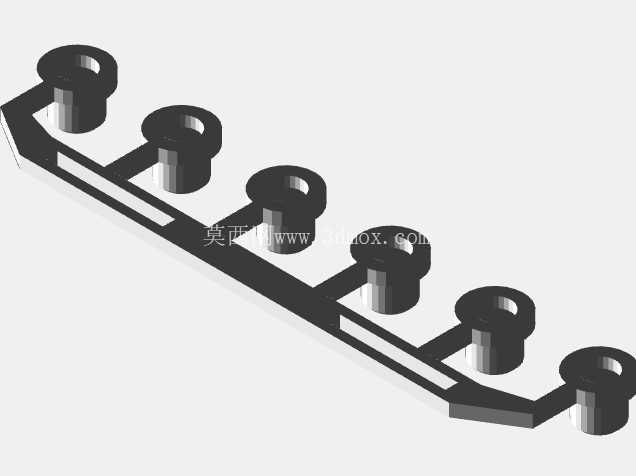

按键区域排布在面板中部靠前位置，一共设置6个独立的物理按键，对应6路摄像头的画面切换触发，按键采用直插式轻触开关配合压铸壳体上的导向柱结构，每个按键的按压行程控制在1.2-1.5mm，按压反馈清晰，驾驶员在目视前方的状态下靠触感就能完成按键操作，不会出现误触。按键下方的壳体上预留了对应的标识刻印区域，后期可以通过激光雕刻标注每个按键对应的摄像头位置，标识不会因为长期触摸出现磨损脱落。

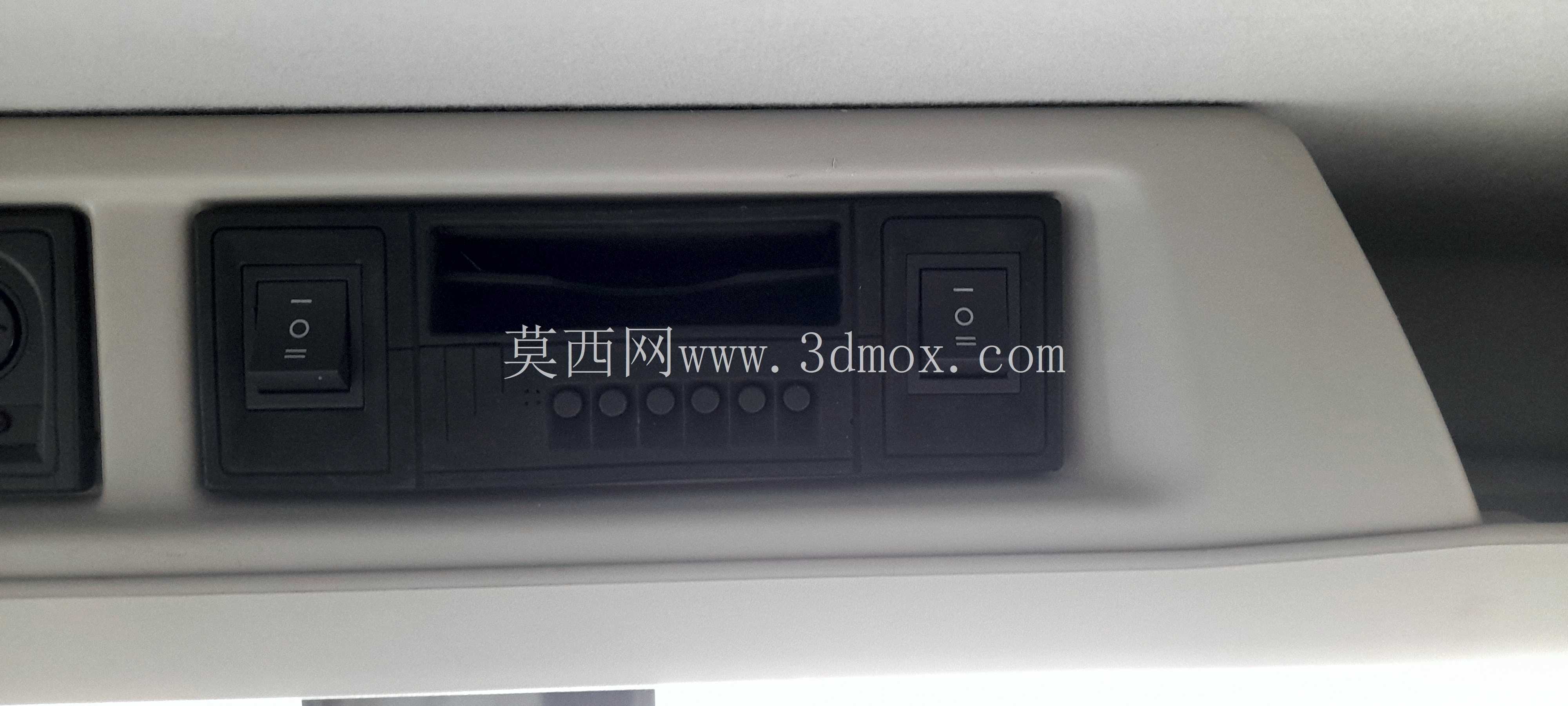

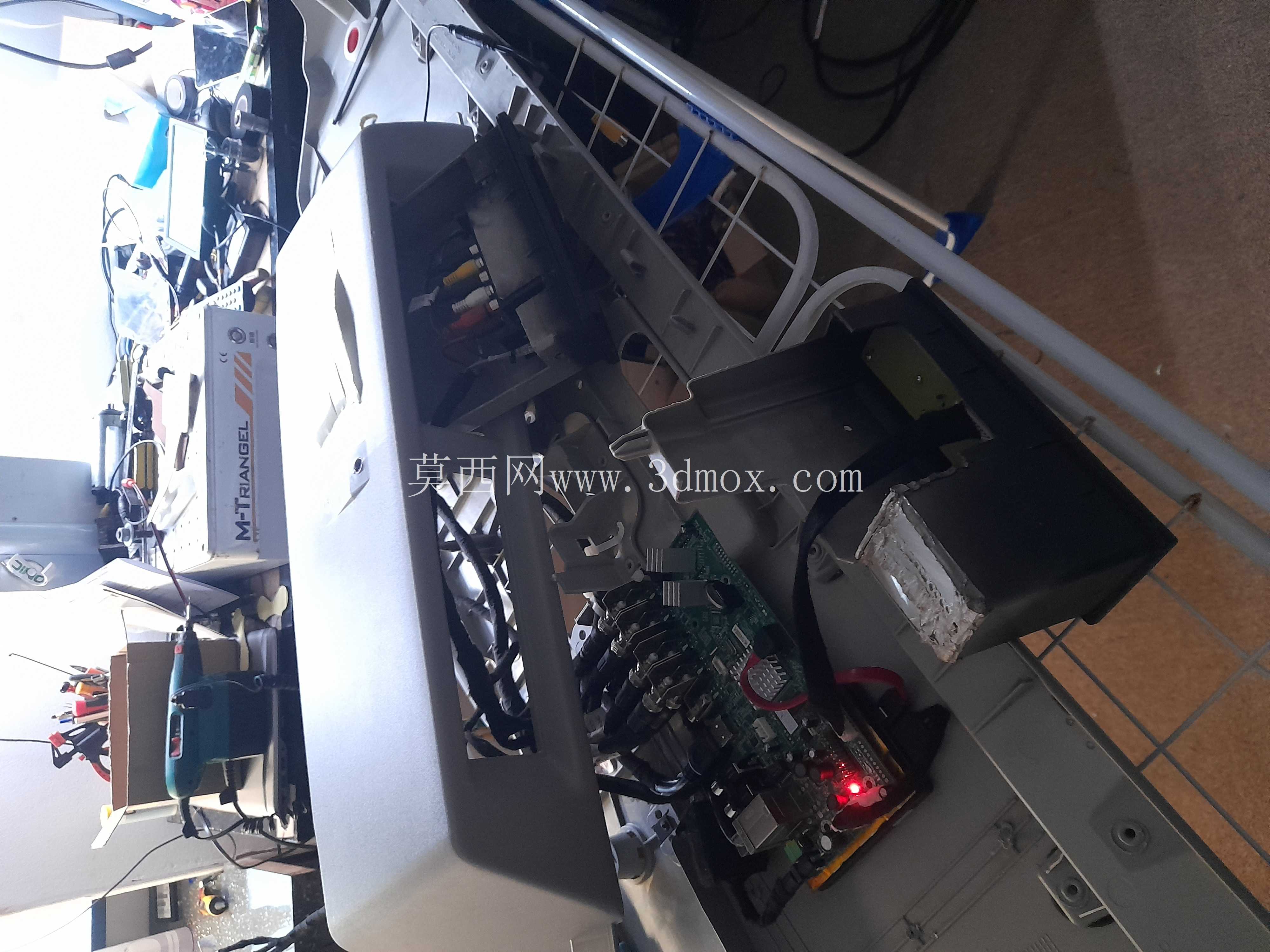

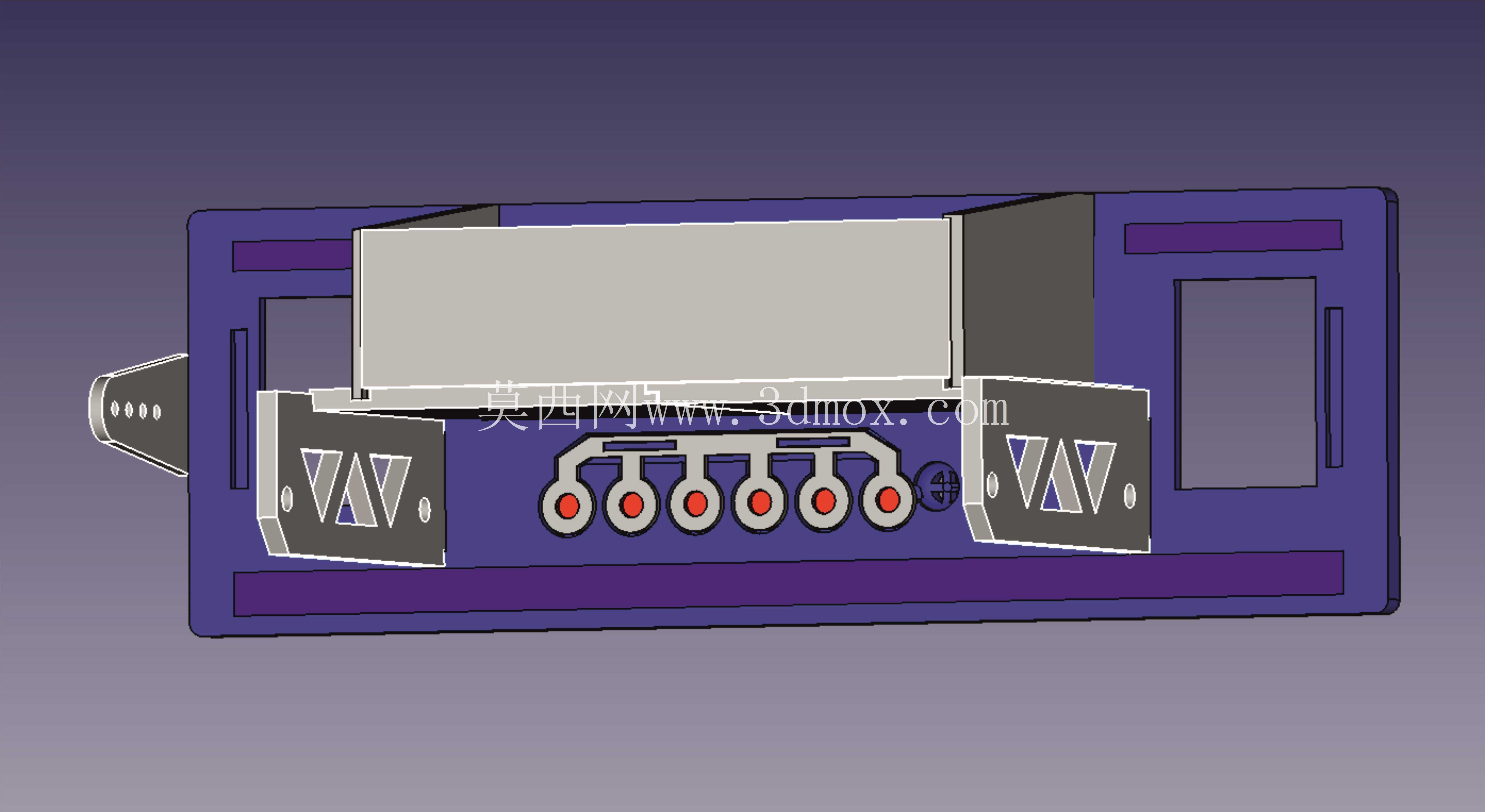

安装边界方面，整个面板采用嵌入式安装设计，壳体四周做了10mm宽的安装翻边，翻边上预留4个M4的安装螺丝孔，适配车辆仪表台、中控操作区的标准开孔尺寸，开孔公差控制在±0.2mm，安装时翻边背面贴装3mm厚的EPDM密封泡棉，压紧后可以达到IP54的防护等级，避免车内灰尘、清洁时的溅水进入面板内部损坏电路。壳体内部做了纵横交错的加强筋，筋条高度8mm、厚度1.5mm，既可以提升整个面板的抗扭刚性，也能作为内部电路板的安装定位柱，电路板通过螺丝直接固定在加强筋末端的定位柱上，不需要额外设置塑料支架，减少装配零件数量的同时，也能让电路板工作产生的热量通过加强筋直接传导到压铸壳体上向外散发，长时间工作不会出现电路过热的问题。

面板背部预留了标准的接插件安装开口，适配车载常用的12针防水接插件，接插件开口处做了导向卡槽，装配时不会出现插针错位的问题，接插件与壳体之间通过橡胶密封圈实现密封，避免线束区域进水。考虑到车载环境的电磁干扰问题，压铸壳体本身可以作为电磁屏蔽层，壳体上预留了接地螺柱，装车时直接连接车身接地，就能屏蔽车内其他电子设备的信号干扰，避免视频画面出现波纹、闪断的问题。

在压铸工艺的细节处理上，整个壳体的拔模斜度控制在1.5°，既方便压铸脱模，也不会因为斜度过大导致面板正面出现明显的壁厚差，外表面做了细磨砂喷塑处理，既可以掩盖压铸过程中可能出现的轻微流痕、冷隔缺陷，也能避免日常使用中留下指纹、划痕，保持外观整洁。所有转角位置都做了R2-R3的圆角过渡，避免压铸过程中出现应力集中导致的开裂问题，同时也能避免安装、使用过程中尖锐边角划伤操作人员。面板两侧的安装定位凸台做了加厚处理，厚度达到5mm，即使安装时螺丝拧紧力矩稍大，也不会出现凸台断裂的问题，适配车载装配线上的气动工具作业节奏，不需要刻意控制拧紧力矩就能保证安装可靠性。

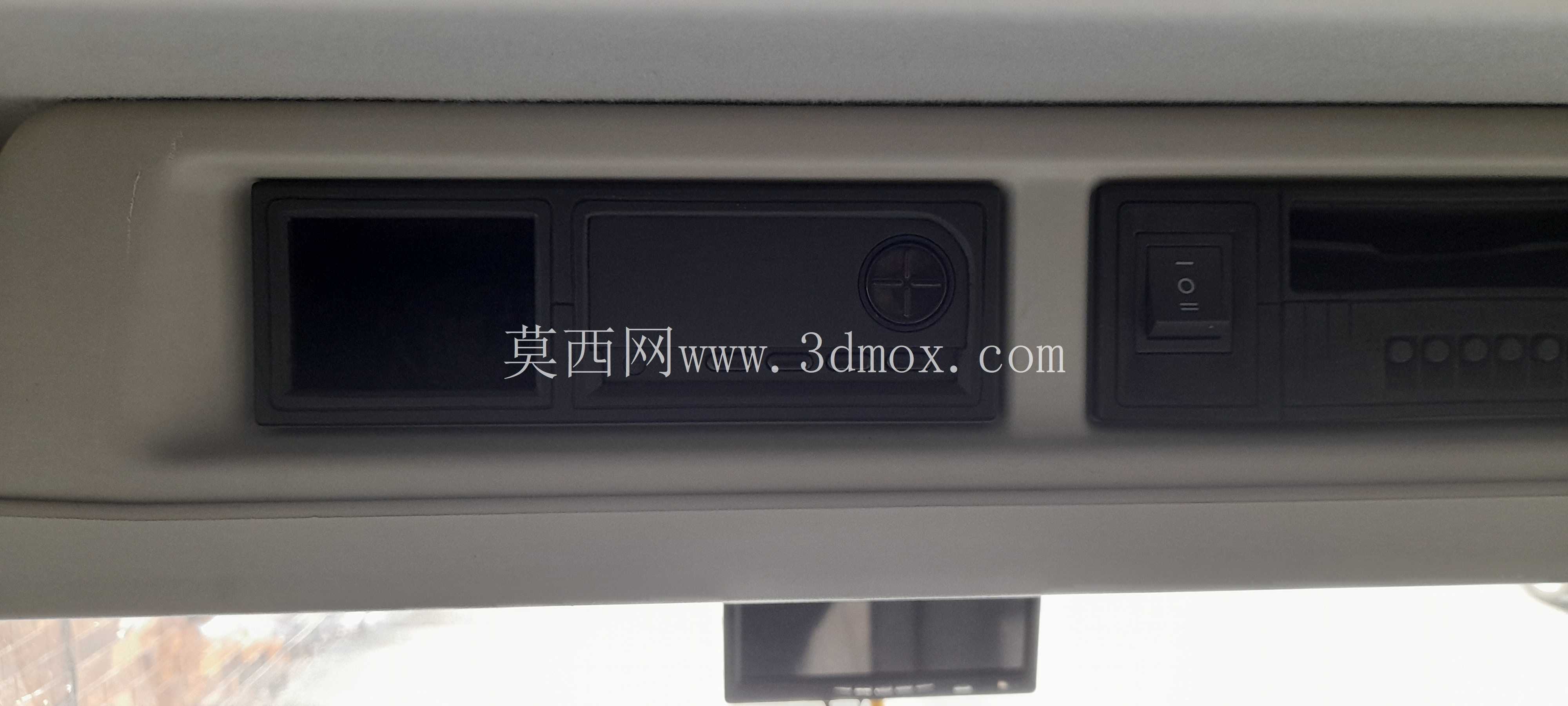

实际装车适配过程中，这套面板可以直接替换原有车型的单路视频控制开关，不需要改动仪表台的原有开孔尺寸，背部接插件采用通用定义，直接对插就能完成接线，不需要重新改接线束，大幅降低后装市场的改装难度。针对不同车型的功能需求，面板上的按键数量可以根据实际摄像头路数做调整，压铸模具只需要更换按键区域的小镶块就能实现不同配置的兼容，不需要重新制作整套模具，降低衍生型号的开模成本。
