适配E3D V6热端的Creality CR10挂架结构

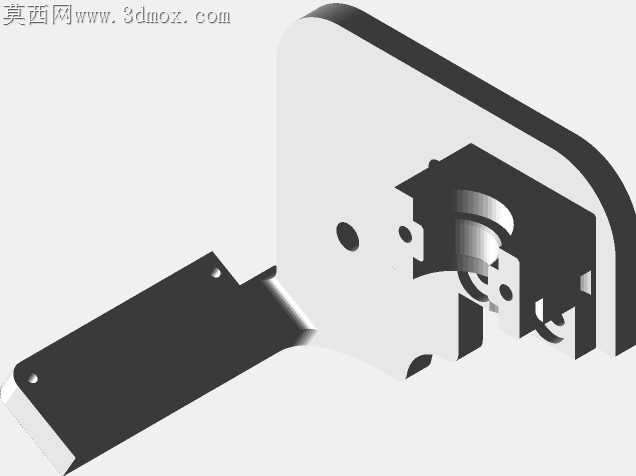

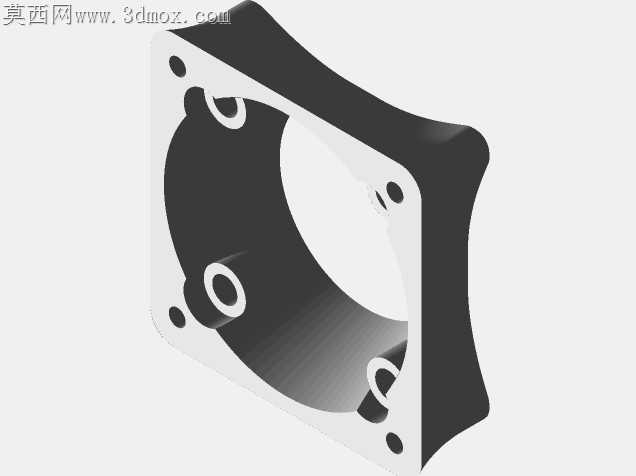

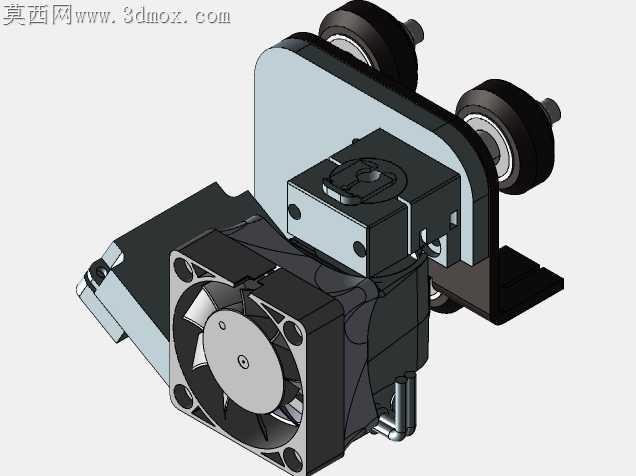

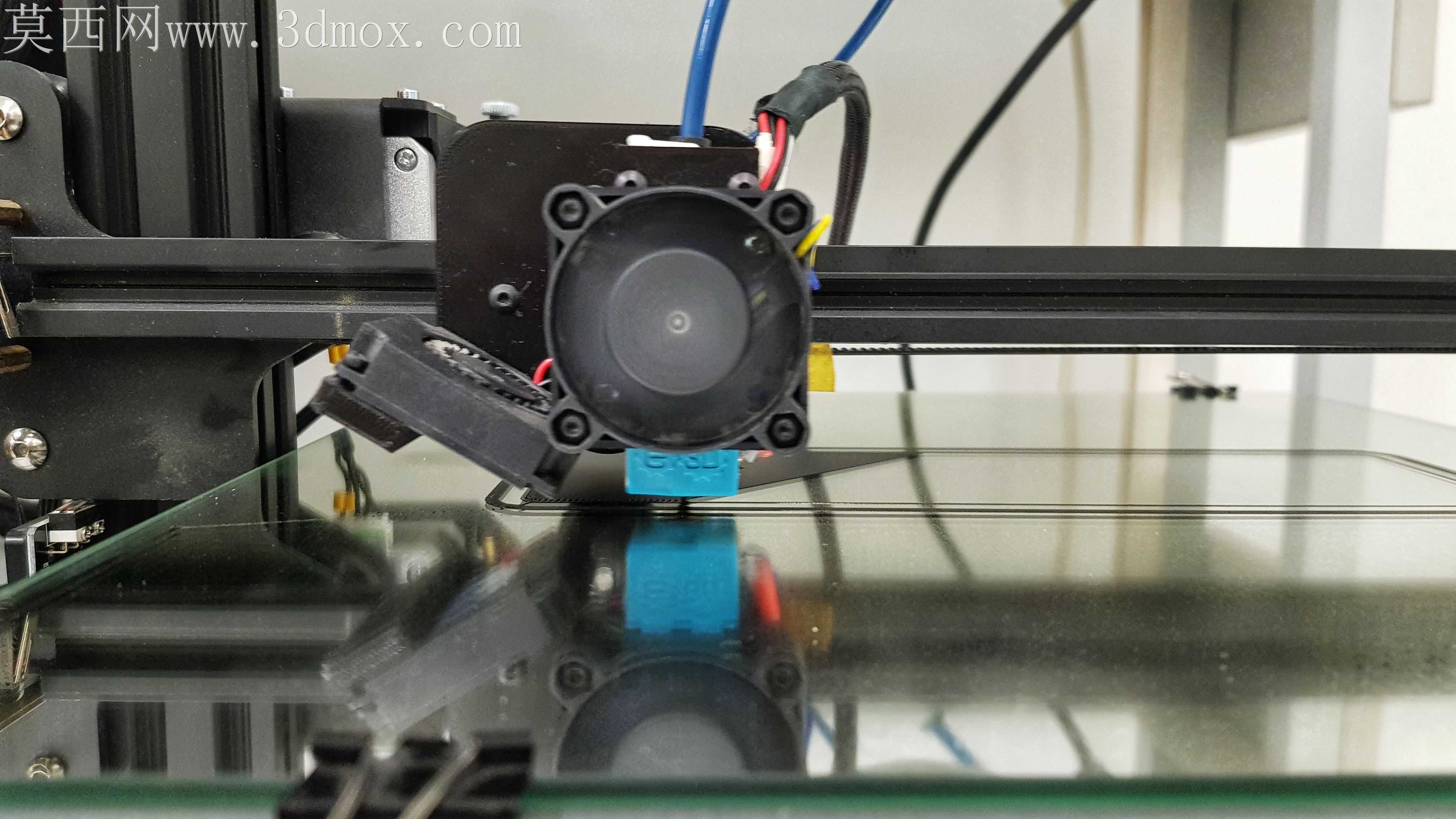

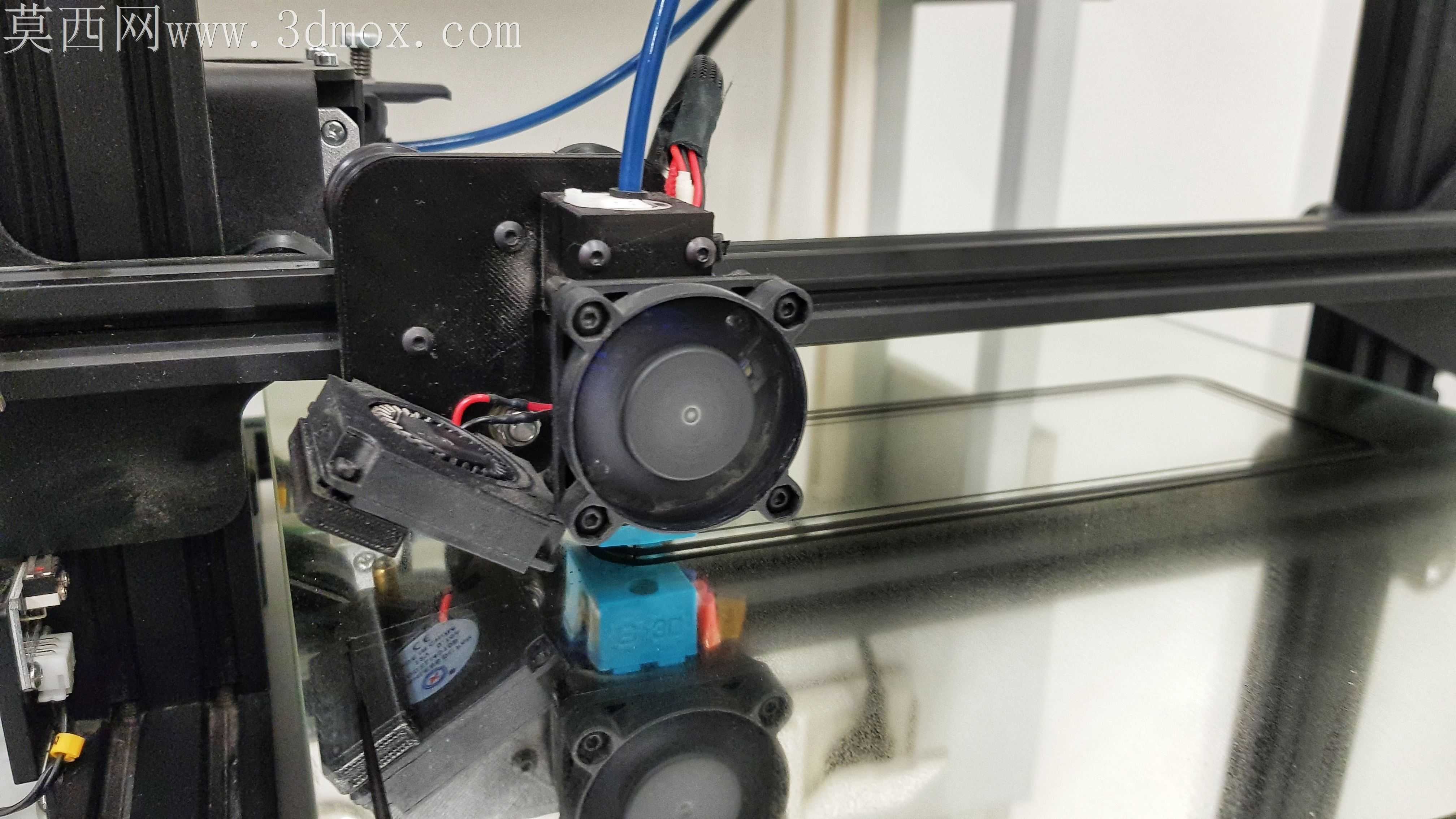

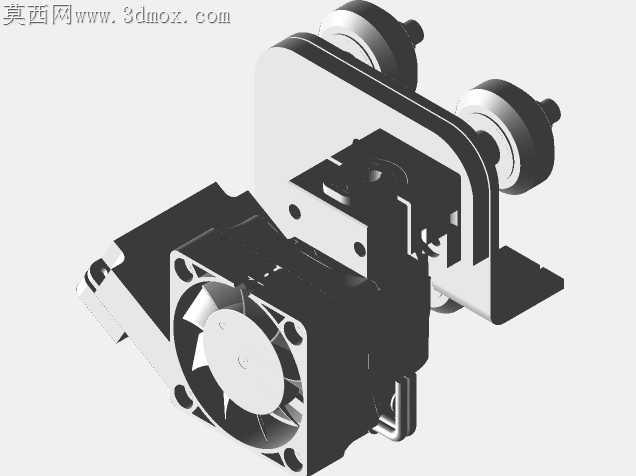

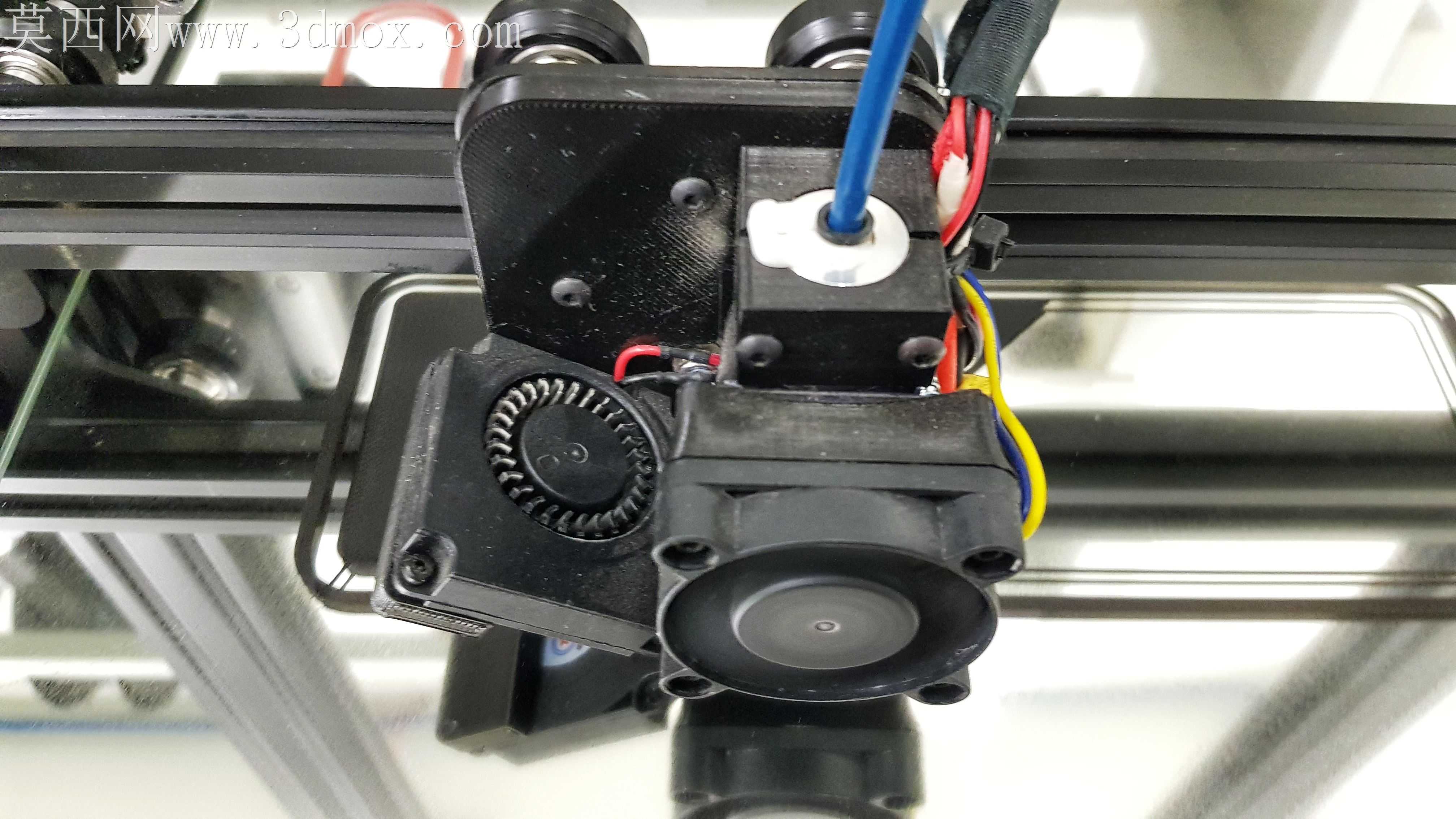

桌面级FDM设备改装场景里，原厂挤出挂架长期受聚四氟乙烯送料管反复插拔、散热风扇持续振动影响，安装孔位滑牙、热端定位偏移是高频出现的现场故障，不少用户自行改装E3D V6热端时，常因挂架定位公差失控，出现喉管与挤出齿轮不同心、送料阻力陡增的问题，轻则打印件层纹错位，重则频繁堵头断料。这款适配挂架在结构优化时，没有盲目加厚安装座壁厚，而是针对CR10原有X轴滑台的安装基准做了定位凸台设计，凸台高度严格匹配滑台型材槽的下沉深度，安装时不需要反复调整垫片找正，凸台卡入型材槽后就能自动锁定热端的Z向垂直度，避免喉管倾斜蹭到加热块内壁。挂架侧面的风扇安装位做了嵌入式限位槽，散热风扇装入后不会因为长期振动出现扇叶蹭风罩的异响，槽边预留的0.2mm过盈量刚好适配常用的4010轴流风扇，不需要额外打胶固定，后期清理风扇积灰时拆卸也不会破坏安装位的结构强度。送料管接入的波顿接头位置，特意做了加厚的螺纹嵌装区域，相比原厂薄璧塑料座，反复插拔送料管也不会出现螺纹开裂的问题，接头轴线与热端喉管的同轴度控制在0.1mm以内，送料路径全程无锐角弯折，柔性耗材送进时不会因为路径阻力出现送料打滑。热端固定卡夹的位置做了微幅的弹性让位设计，加热块升温膨胀时不会被卡夹硬约束产生内应力，避免长期热循环下卡夹出现蠕变松弛，同时卡夹的压紧力刚好限制加热块的周向转动，不会因为打印头快速换向出现热端偏转。走线槽的位置避开了散热风扇的进风路径，加热棒、热敏电阻的线材顺着挂架侧边的线槽排布，不会被风扇卷进线芯，也不会阻挡散热风道，挤出齿轮附近的落屑缺口刚好对准挂架下方的空隙，打印时磨下的耗材碎屑会直接从缺口排出，不会堆积在挂架和滑台的接缝处卡滞运动。所有安装孔的孔位公差都匹配原厂螺丝的规格，不需要用户二次扩孔或者攻丝，替换原厂挂架时直接沿用原有固件就能完成装配，不需要重新调整热端偏移参数，改装后长期运行也不会因为结构松动影响打印精度。
