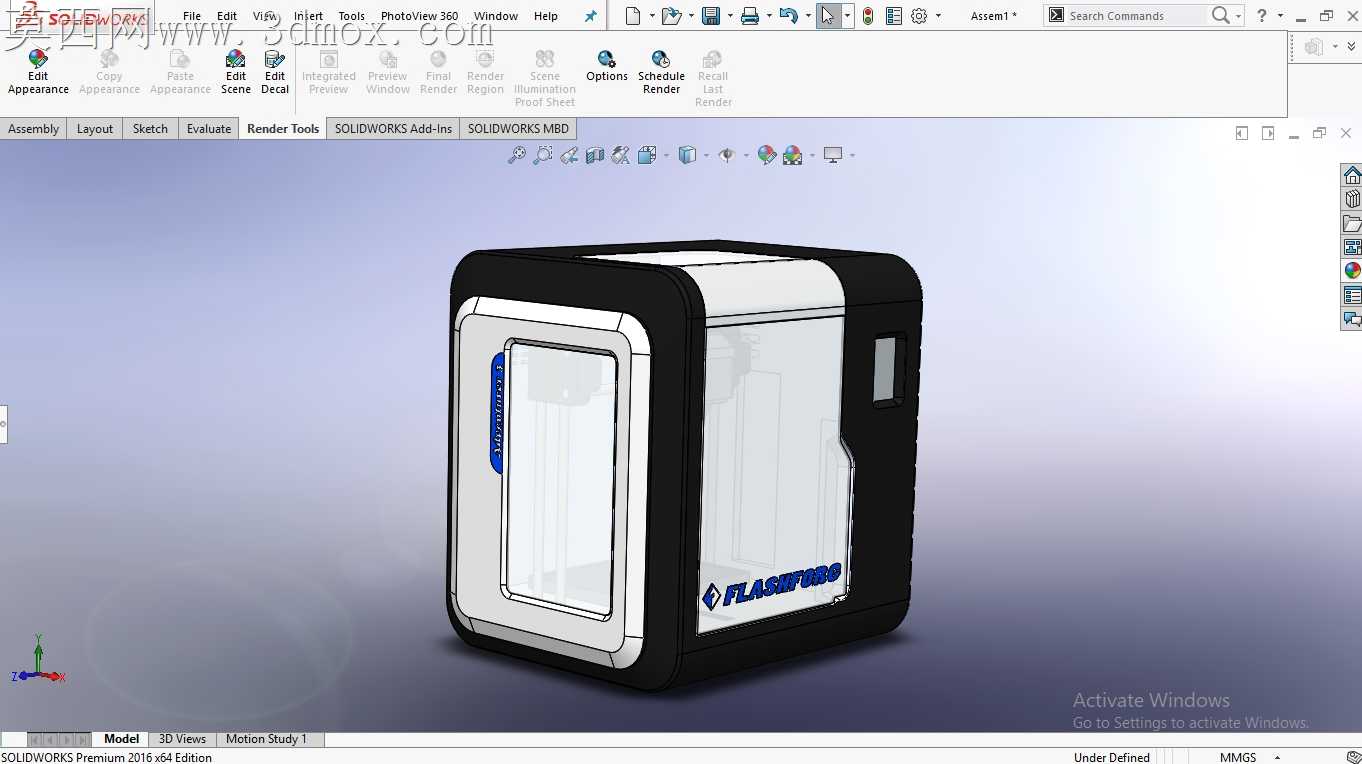

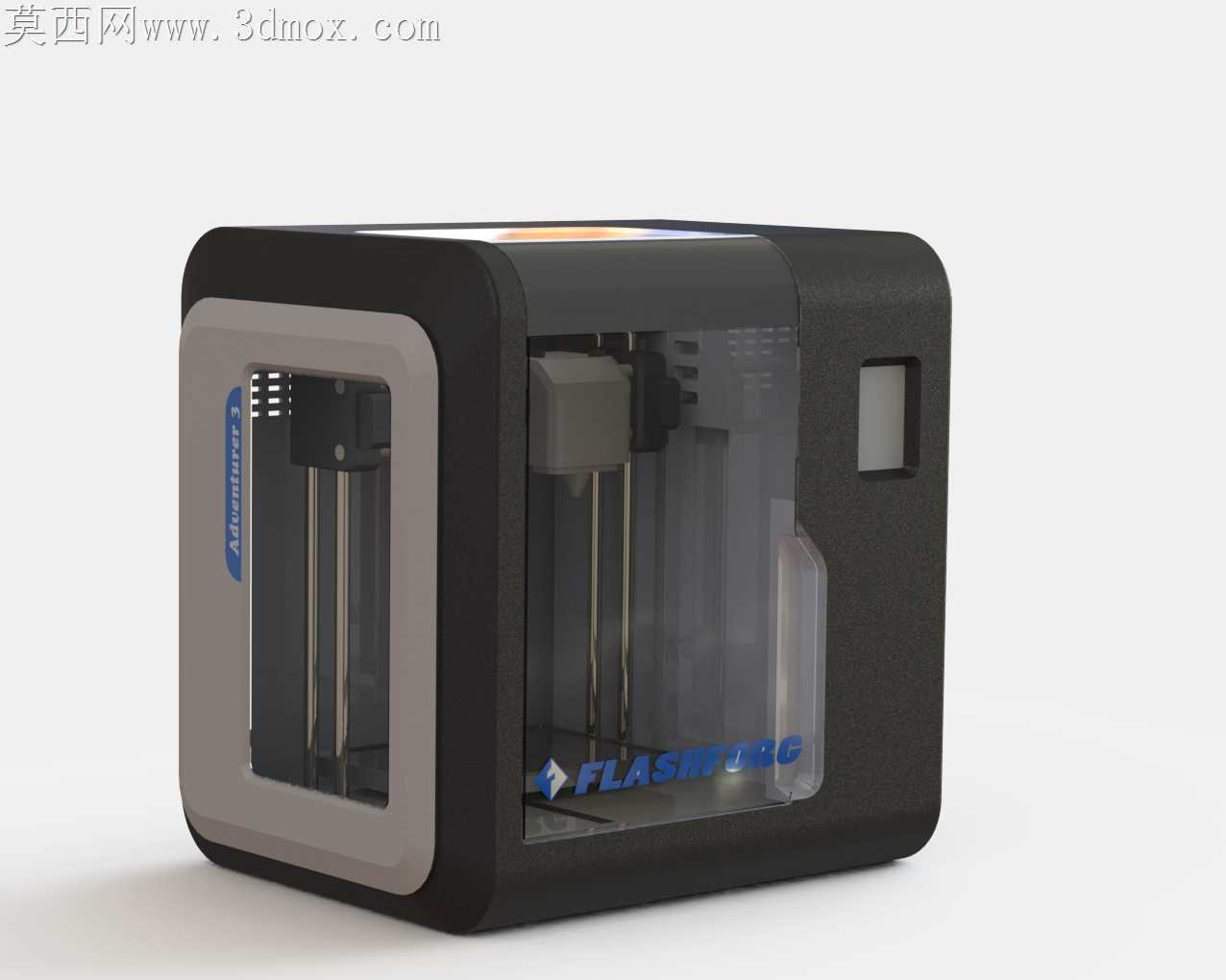

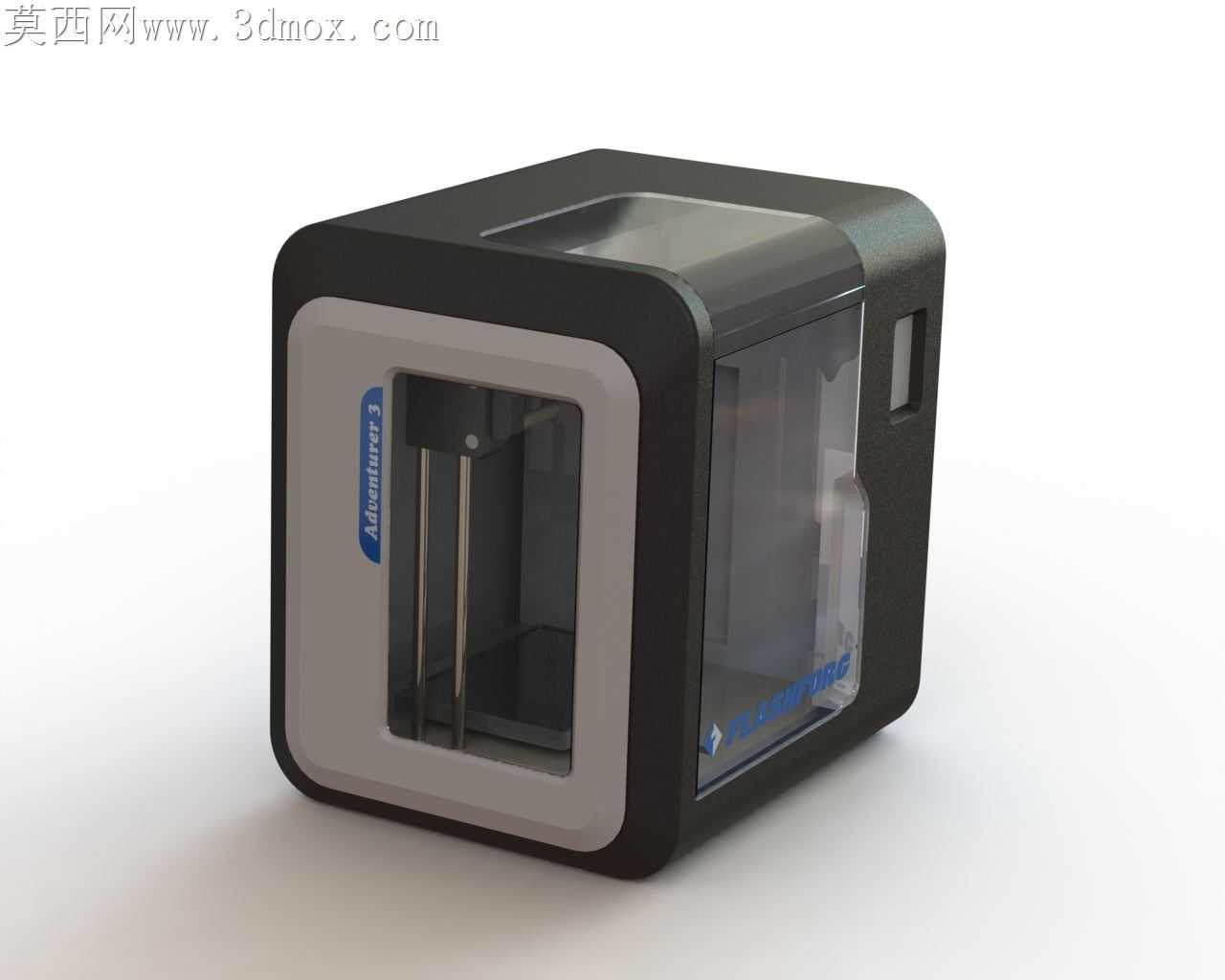

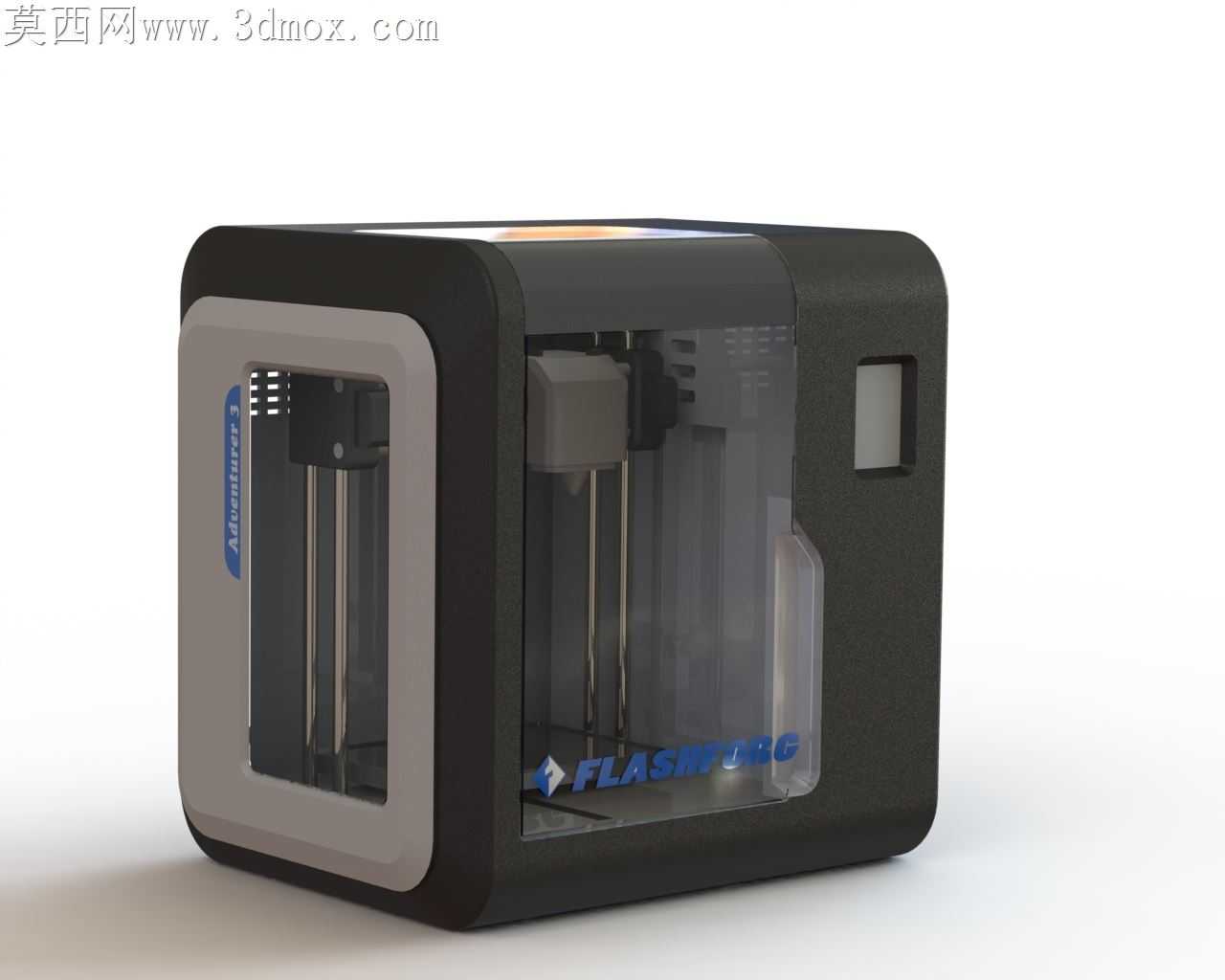

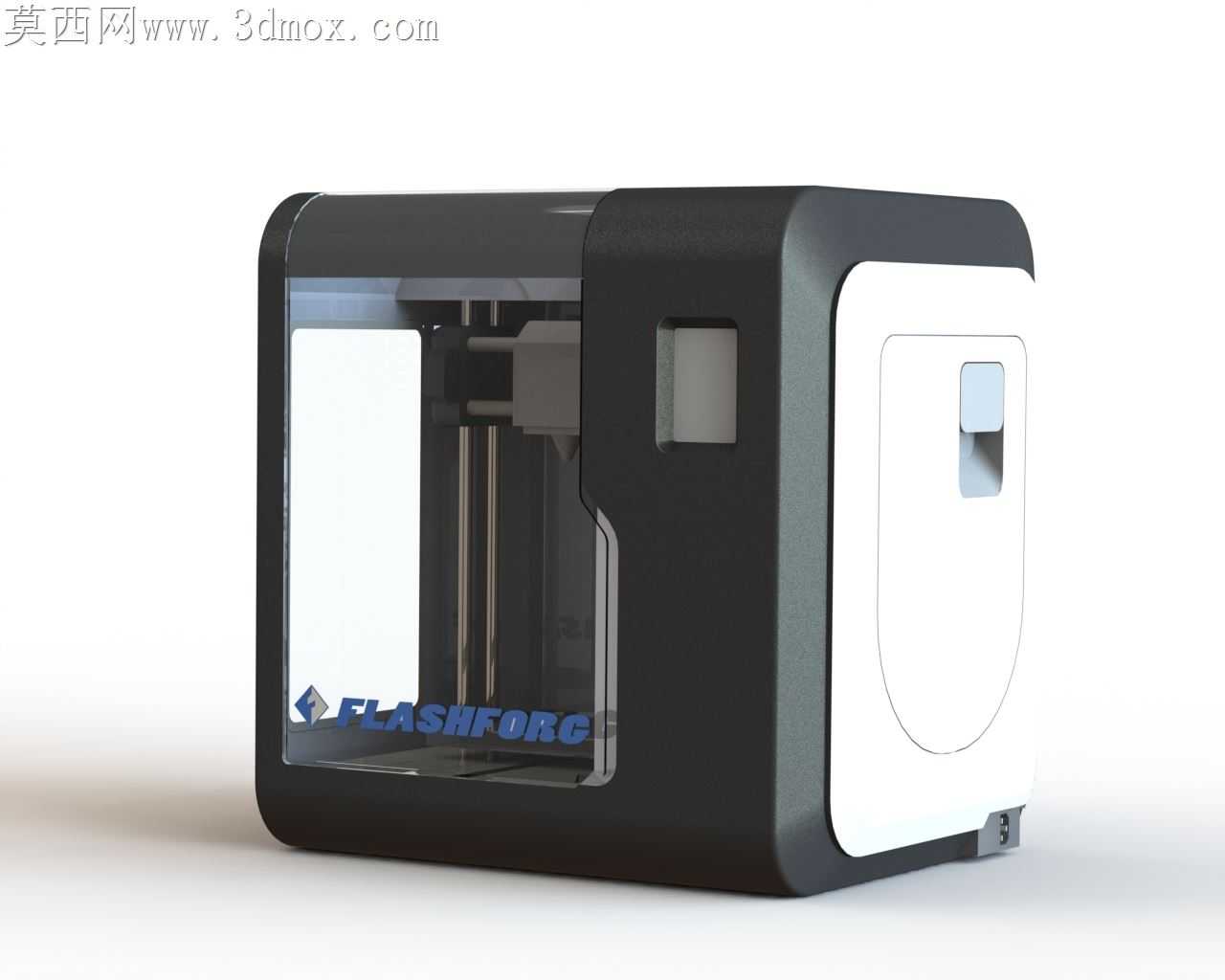

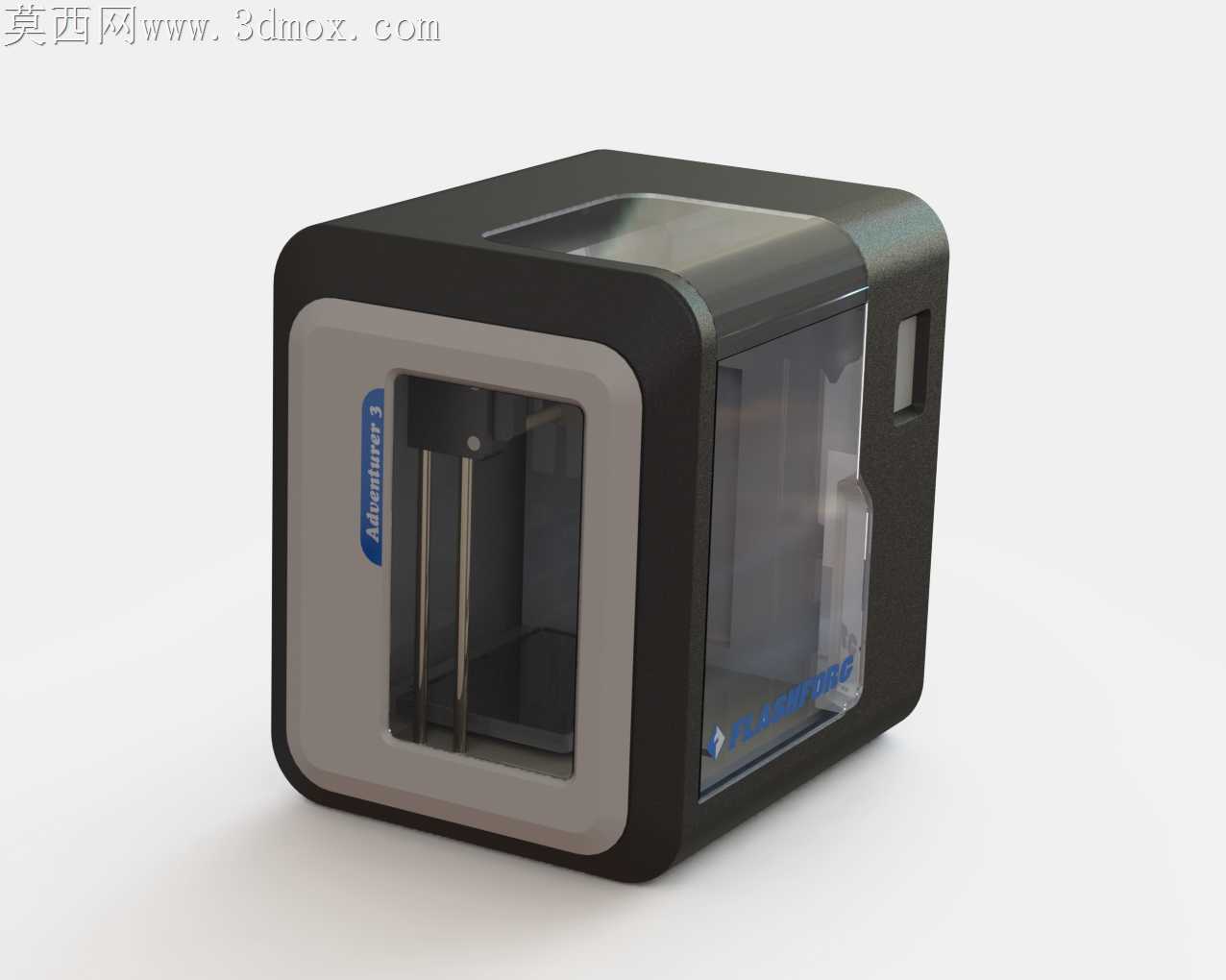

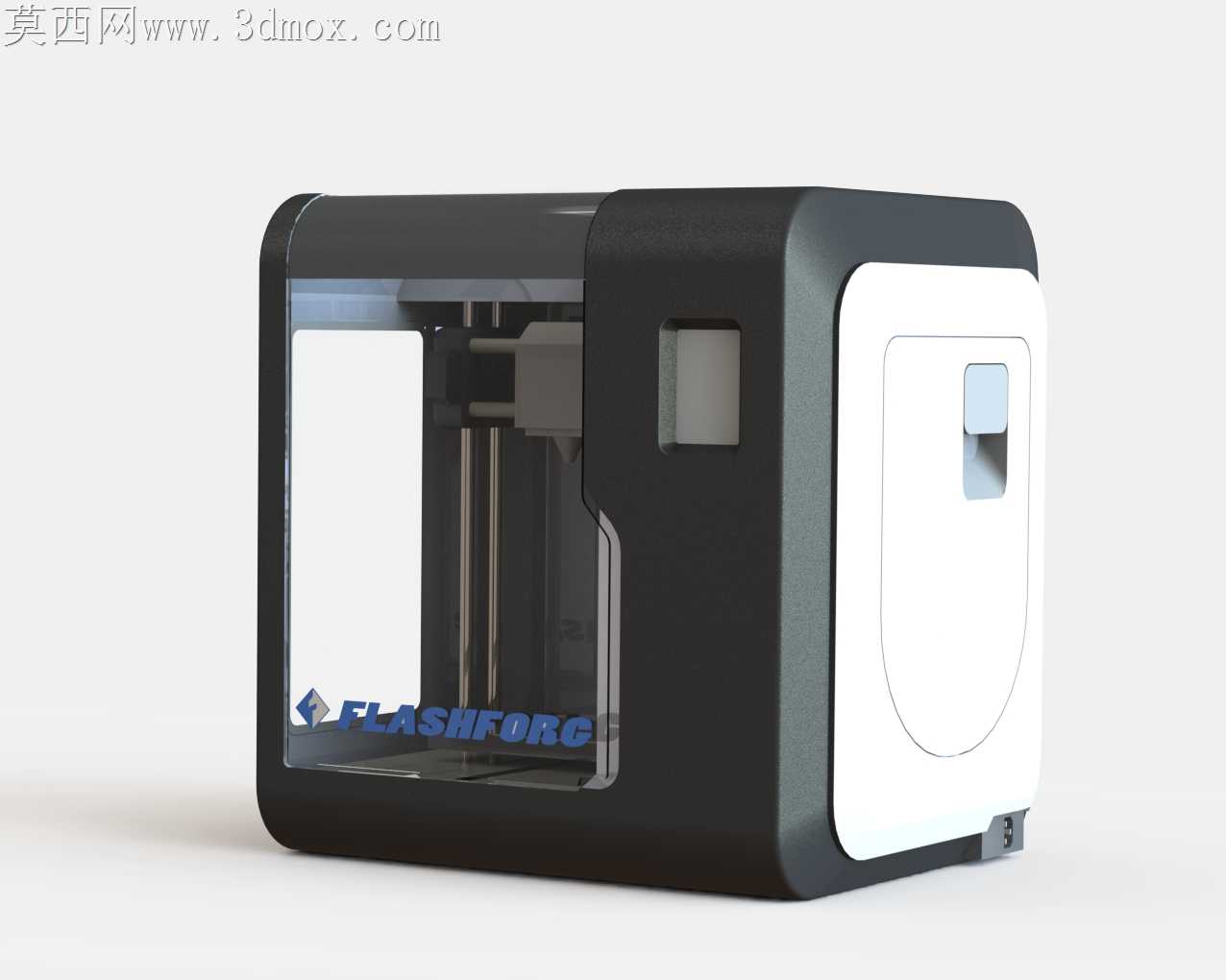

桌面级封闭式FDM熔融沉积3D打印设备

桌面级FDM设备长期存在的腔体温差失控问题，是导致PLA、ABS等耗材打印翘边、层间剥离的核心诱因，这款封闭式机箱结构的设计，恰好针对该加工痛点做了针对性的结构适配。半透明PC观察窗的嵌装槽位预留了0.2mm的单边公差，既保证视窗板材推入时不会因过盈出现边缘崩裂，也避免间隙过大导致打印过程中腔体内热量从拼接缝快速散逸，窗口边缘的圆角过渡没有做尖锐直角处理，能减少日常取件、维护时的磕碰划伤风险。机箱前侧的操作面板嵌位做了下沉式台阶设计，按键模组装入后表面与外壳齐平，不会因长期按压出现面板翘起、进灰卡滞的问题，后侧预留的耗材进料口做了喇叭口导向结构，耗材穿入时不会被端口锐边刮削产生碎屑，避免碎屑卡入送料齿轮造成送料打滑断料。内部打印运动模组的安装基准面与机箱底部的连接位做了三点式调平支撑结构，区别于常见的四点支撑，三点结构能自动适配桌面不平整的工况，不会出现支撑虚位导致打印过程中整机晃动、层纹错位的问题，Z轴导轨的安装位预留了0.15mm的调整间隙，装配时可以通过塞尺微调导轨平行度，避免双Z轴不同步导致的X轴横梁倾斜、打印件侧面出现阶梯纹。机箱外壳的拼接卡扣做了楔形导向设计，装配时不需要额外施加过大压力就能精准卡合，卡扣根部做了R0.8的圆角加强，不会因为多次拆装维护出现卡扣断裂的问题，顶部的透明盖板做了微凸的弧面导流，打印过程中上升的热蒸汽遇到盖板冷凝后，水珠会顺着弧面流到机箱边缘的集水槽，不会直接滴落到打印平台上造成耗材急冷翘曲。送料机构的安装位与机箱侧壁预留了10mm的散热间隙，送料电机长时间工作产生的热量不会直接传导到机箱内部造成腔体温差波动，挤出头的走线槽做了全封闭的内嵌设计，打印过程中拖链运动不会剐蹭到打印件，也避免线材长期暴露在高温腔体内出现外皮老化脆化的问题。机箱底部的脚垫做了防滑橡胶嵌装结构，橡胶垫高出底座2mm，既能缓冲打印运动产生的振动降低运行噪音，也能避免设备在光滑桌面出现滑移移位，前门的磁吸闭合结构选用了钕铁硼强磁，闭合时的吸附力刚好能保证打印过程中门板不会被腔体内的热气流顶开，开门取件时也不需要施加过大的拉力，日常操作的手感适配度更高。
