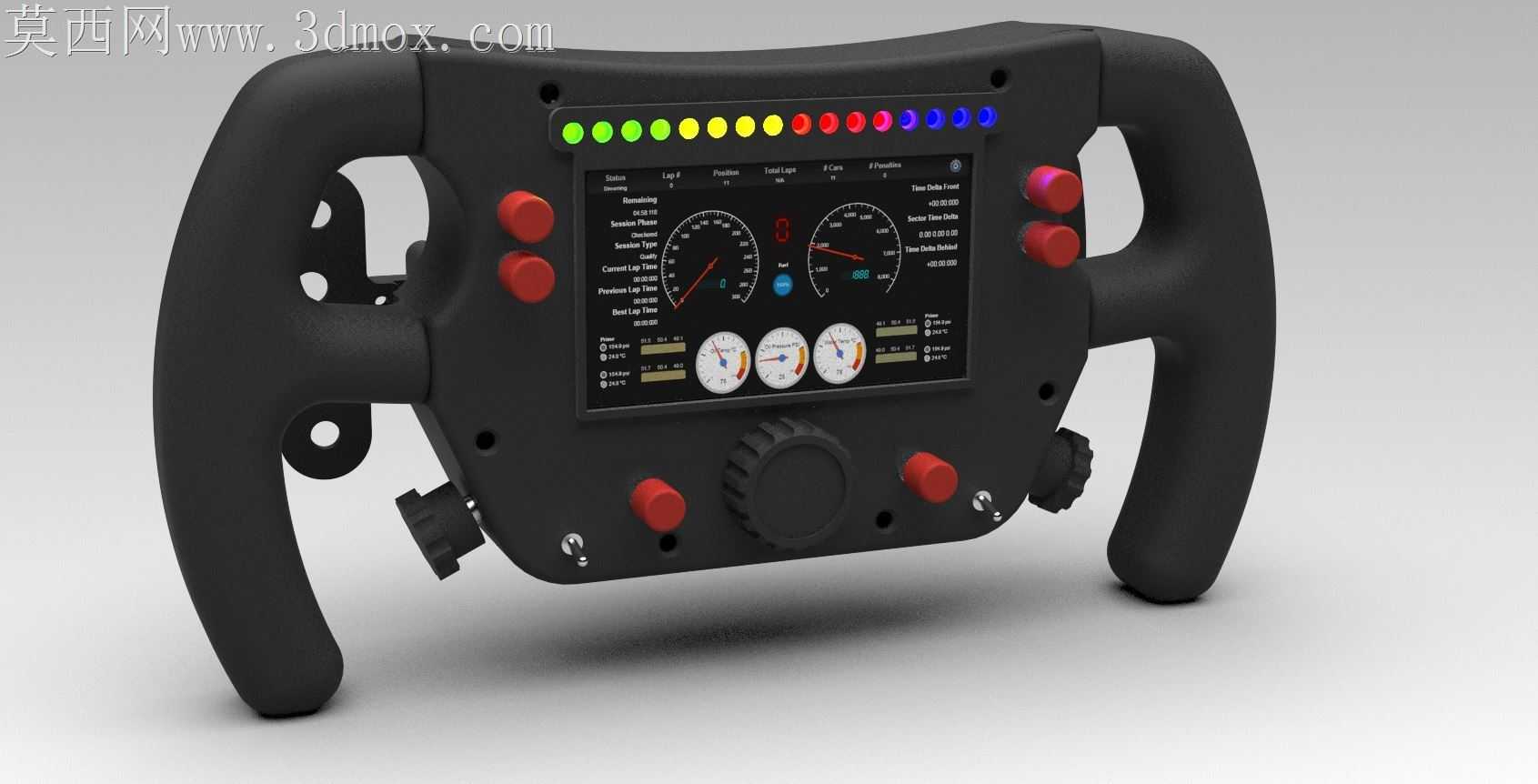

适配罗技G27/G29的280mm3D打印赛车方向盘前面板

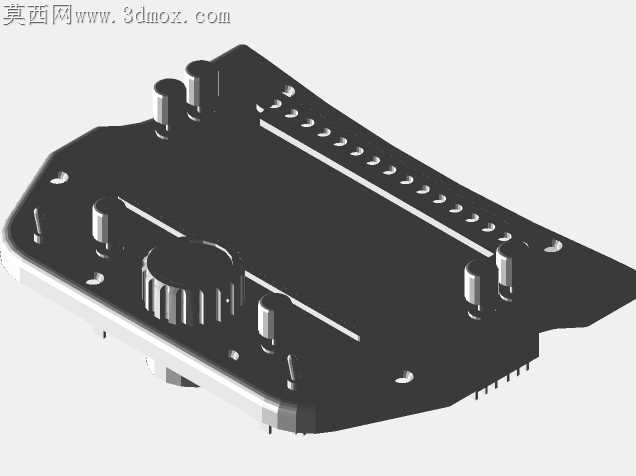

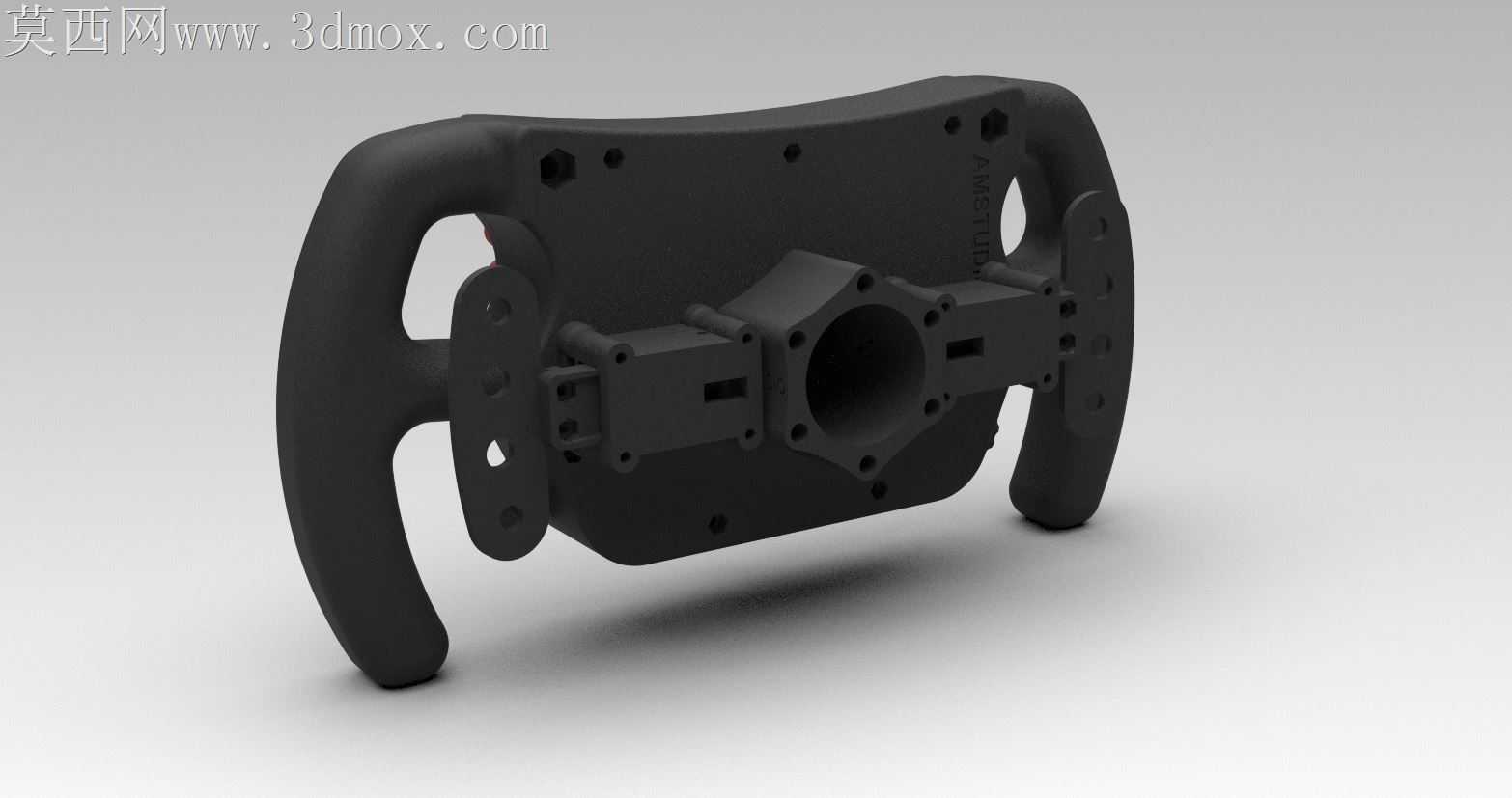

FDM工艺打印薄壁操控面板时，最容易出现按键安装柱翘曲、屏幕安装框平面度超差的问题，这套适配280mm规格模拟赛车方向盘的前面板结构，从打印支撑排布到安装位公差预留都做了针对性调整。面板上沿的LED指示灯排孔做了0.2mm的单边扩孔，打印完成后无需二次铰孔就能直接嵌入3mm直径的灯珠，孔位背面做了15度的斜角导向，插装灯珠时不会刮伤灯珠引脚的绝缘层，也避免了直孔打印时孔口积瘤导致的装配卡滞。中间显示屏的安装框四周做了0.8mm宽的止口边，止口边的打印层厚特意设置为0.15mm，比面板主体0.2mm的层厚更薄，既能保证屏幕贴合后的平整度，又不会因为整面薄壁打印增加过多耗时，止口内侧预留了0.3mm的双面胶粘贴间隙，贴装屏幕时不会因为胶层厚度导致屏幕顶起、触控按压失灵的问题。两侧的旋钮安装位做了分体式的轴套结构，轴套和面板主体之间留了0.1mm的间隙，打印完成后可以轻松把轴套压入面板，旋钮转动时不会和面板本体产生摩擦阻尼，长时间模拟竞速操作也不会出现旋钮卡滞、回位不畅的情况。握把衔接处的曲面做了连续的G1曲率过渡，打印时不会出现层纹突变的台阶，握持时的贴合度和量产注塑方向盘的触感接近，曲面衔接处没有尖锐棱角，长时间握持操作不会硌手。面板背面的安装柱做了十字形的加强筋，加强筋厚度控制在1.2mm，既不会因为筋位过厚导致打印时出现缩痕，又能保证安装柱的结构强度，反复拆装底座也不会出现安装柱断裂的问题。按键安装孔的深度做了精准控制，红色功能按键按入后，按键顶面和面板表面的高度差控制在1.5mm，按压行程刚好匹配常用的轻触开关参数，不会出现按键按不到位、或者按压后卡滞在孔内的情况。所有需要和底座配合的安装面都做了0.2mm的下沉处理，打印时即使底面出现轻微的翘曲，也能保证和底座贴合后没有明显缝隙，不需要额外打磨底面就能完成装配。
