带缓冲齿结构的弹性联轴器三维设计

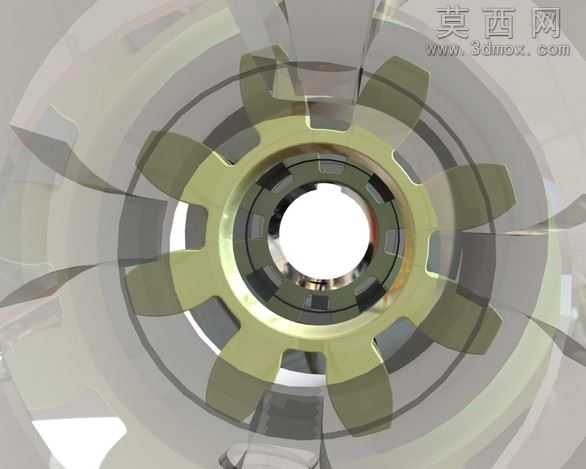

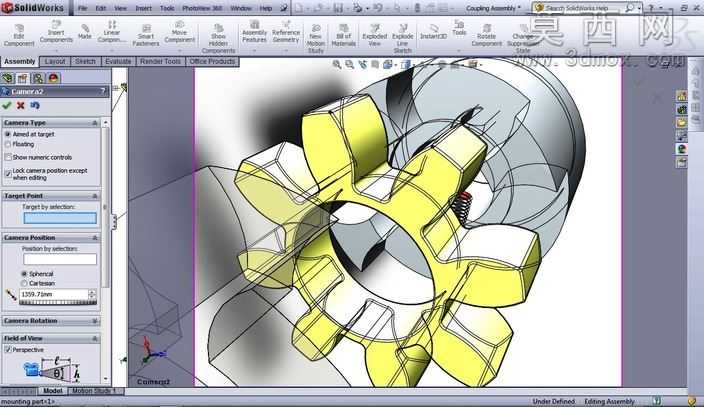

本作品为带中间缓冲齿结构的弹性联轴器三维设计，建模过程依托三维参数化设计软件完成，整体采用爆炸视图呈现各组件的装配关系与结构细节，清晰展示联轴器的组成逻辑。建模阶段首先完成上下两个半联轴器基体的参数化绘制，针对半联轴器的内孔、端齿槽、外圆柱面等特征进行精准尺寸约束，保证与传动轴配合的内孔尺寸符合通用传动件的配合公差要求，端齿槽的齿形、槽深、分度角度均经过参数化校准，确保与中间缓冲件的齿形完全适配。中间缓冲齿件采用弹性材质设计，建模时对每个齿的齿廓弧度、齿根圆角进行细化处理，避免应力集中问题，齿形与上下半联轴器的凹槽完全啮合，既可以传递额定扭矩，又能通过弹性齿的形变补偿两轴之间的径向、角向与轴向偏移。渲染阶段采用半透明材质处理上半联轴器，直观展示内部齿槽与中间缓冲齿的啮合状态，下半联轴器采用金属质感材质还原钢制基体的表面质感，中间缓冲件采用哑光弹性材质区分不同组件的材质属性，搭配柔和的环境光与定向光源，突出各零件的轮廓边界与装配间隙，让结构层次清晰可辨。设计思路围绕传动系统的减振缓冲需求展开，区别于刚性联轴器，该结构通过中间弹性齿的柔性变形吸收传动过程中的振动与冲击，避免泵类等负载启动、运行时的振动冲击传导至动力端，降低轴系的疲劳损伤风险；整体结构拆装便捷，无需额外的复杂紧固件，通过齿形啮合即可完成扭矩传递，后期维护更换缓冲件时无需完全拆卸两端轴系，适配中小扭矩的传动场景，可有效补偿安装过程中产生的轴系对中误差，提升传动系统的运行稳定性与使用寿命。建模过程中对各零件的装配干涉进行了反复校验，确保装配状态下各齿面贴合均匀，无卡滞、干涉问题，爆炸视图的位移距离经过合理设置，既清晰拆分各组件，又能直观体现零件间的装配对应关系。
