摩托车鼓刹车装置与链轮组合结构

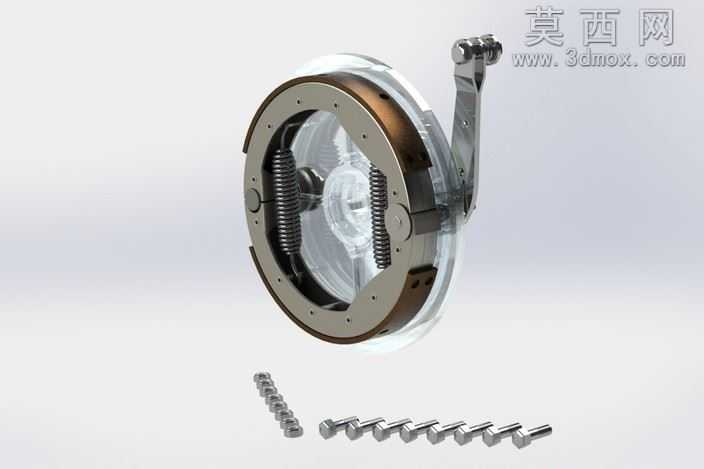

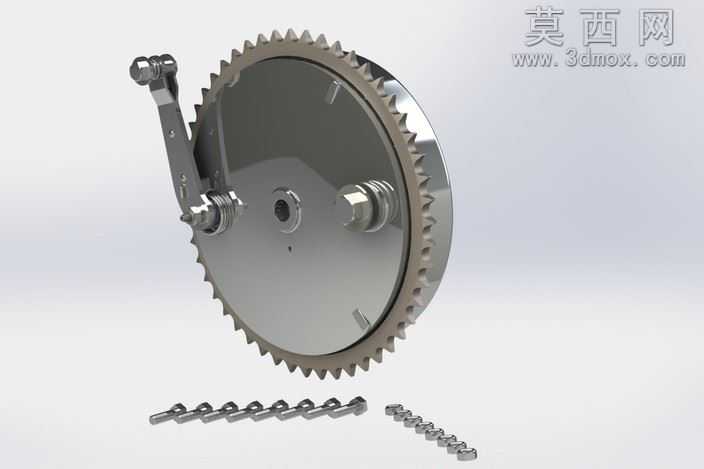

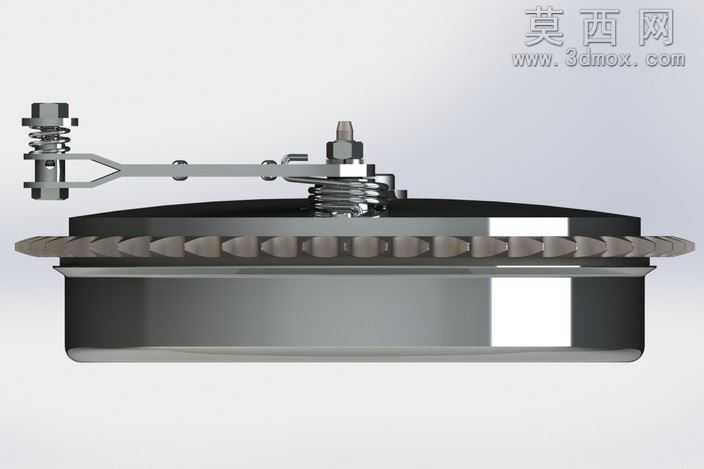

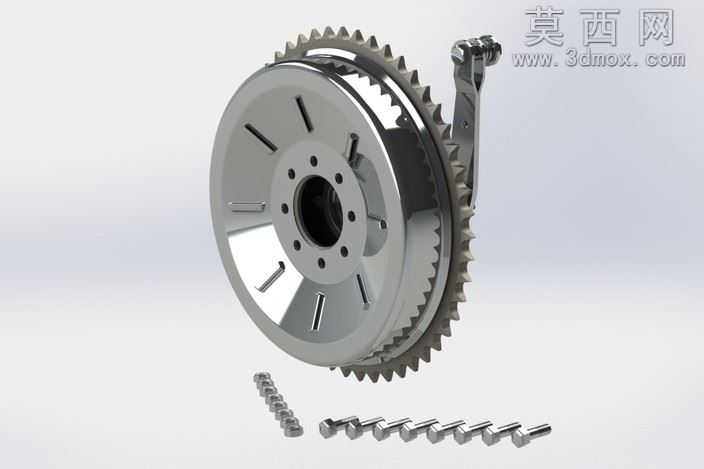

本模型采用SolidWorks完成全参数化三维建模，整体围绕摩托车后轮鼓式制动与链轮传动的集成结构展开设计，完整还原了上世纪七八十年代经典哈雷戴维森车型后轮制动总成的全部内部组件结构，建模过程中对原有公开版本存在的三维误差进行了修正，确保各部件装配关系完全符合实际机械运作逻辑。模型主体包含鼓刹壳体、制动摇臂、凸轮轴、制动蹄块、回位弹簧、51齿链轮、固定螺栓、传动链条等独立零件，每一个零件都按照真实加工尺寸进行1:1比例绘制，链轮的齿形参数严格匹配118齿接530型号o型圈拆波器链的啮合标准，齿距、齿高、齿根圆角都经过参数化校准，可直接用于运动仿真验证。材质渲染阶段针对不同部件的物理属性做了区分设置：鼓刹主体壳体采用抛光不锈钢材质，调整金属粗糙度参数至0.15、反射率0.8，还原金属部件的亮面金属质感；制动摇臂与固定螺栓采用镀锌钢材质，添加细微的磨砂颗粒纹理模拟实际零件的表面处理效果；链轮齿面做了轻微的磨损做旧处理，还原长期使用后的金属磨损质感；配套的传动链条分别设置了整段长链条与截断段两种展示形态，链节之间的铰接间隙按照实际装配公差预留，可直接导入装配环境做链条传动的动态模拟。结构设计上充分考虑鼓刹装置的运作原理，制动摇臂与凸轮轴的连接位置做了限位结构设计，转动摇臂时可带动凸轮轴顶开两侧制动蹄块，实现鼓刹的制动动作，所有铰接位置都预留了标准销轴安装孔，回位弹簧的螺距、线径参数完全符合五金件标准，可直接导出工程图用于生产参考。针对小轴距Sportster车型的适配特性，模型对鼓刹与链轮的同轴度做了精准校准，确保链轮传动中心与轮毂转动中心完全重合，避免传动过程中出现跳齿、偏磨问题，整体模型装配逻辑清晰，无干涉、无破面，所有特征保留完整建模历史，可根据不同车型的参数需求快速修改齿比、鼓刹直径等核心参数，适配不同排量的摩托车后轮传动制动系统设计需求。
