学生方程式赛车Drexler差速器总成结构

在学生方程式赛事以及巴哈越野赛事的底盘传动系统设计中，差速器作为连接主减速器输出与两侧驱动轮的核心部件，直接决定了车辆在弯道、非铺装路面、急加速工况下的动力分配表现，是整车传动链中决定操控上限的关键结构。这套差速器总成采用Drexler式结构方案，核心设计目标是适配学生方程式赛车、巴哈赛车的紧凑布置空间，同时满足赛事工况下大扭矩传递、轮间差速响应快、锁止特性可调的实际需求，区别于民用乘用车的开放式差速器，该结构针对赛事场景做了多维度的结构优化。

从实际应用场景来看，学生方程式赛事的赛道包含大量连续低速弯、中高速组合弯以及出弯加速区段，巴哈赛事则需要面对泥泞、砂石、起伏路面的单侧车轮打滑工况，普通开放式差速器会在单侧车轮失去附着力时将全部动力传递至打滑车轮，导致车辆失去驱动力，同时在弯道中无法根据两侧车轮的转速差合理分配扭矩，容易出现推头或者甩尾的操控问题。这套差速器总成通过内部的摩擦片组与行星齿轮结构配合，可实现一定比例的扭矩锁止，当两侧车轮出现转速差时，摩擦片组会产生锁止力矩，将部分动力传递至有附着力的车轮，同时在弯道中允许两侧车轮以合理转速差转动，避免轮胎拖磨，提升过弯速度与操控稳定性。

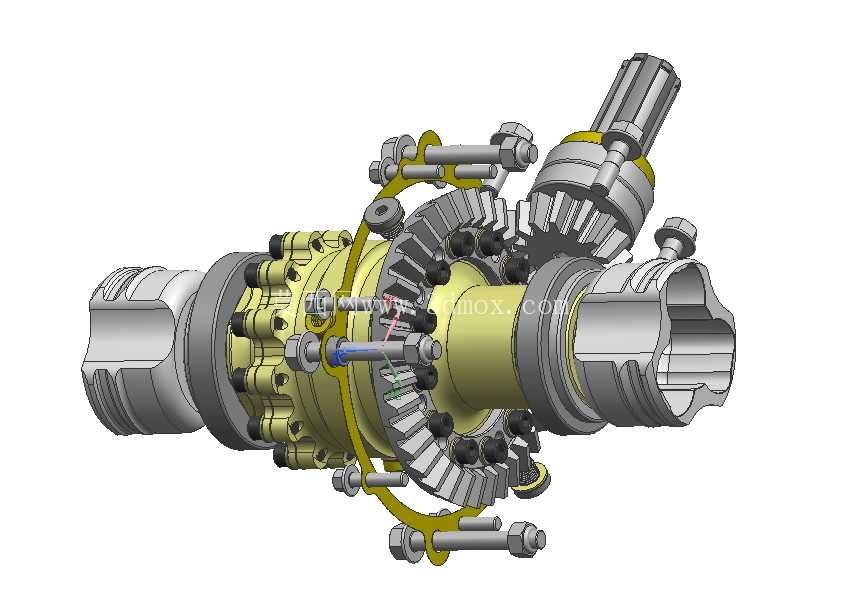

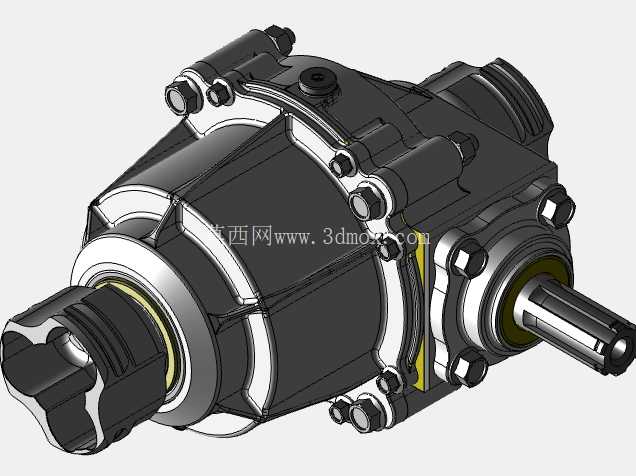

从功能特性层面来看，该总成集成了差速壳体、行星齿轮轴、行星锥齿轮、半轴锥齿轮、摩擦片组、调整垫片、轴承位、输入法兰、输出花键轴等完整部件，差速器壳体采用高强度合金材质的分体式设计，通过周向布置的高强度螺栓实现上下壳体的紧固，保证大扭矩传递下的壳体刚度，避免壳体变形导致齿轮啮合错位。输入侧采用花键法兰结构，可直接与主减速器的从动大齿轮连接，将主减输出的动力输入差速器总成；两侧输出端采用渐开线花键轴结构，可直接与赛车的半轴连接，将动力传递至两侧驱动轮，花键参数匹配赛事常用的半轴规格，无需额外做转接结构即可完成装配。壳体上预留的轴承安装位可直接适配赛车后桥的标准角接触球轴承，保证差速器在高速转动下的支撑刚度，同时轴承位的尺寸公差按照IT6级精度设计，保证轴承压装后的同轴度，避免转动过程中出现额外的振动与噪音。

在设计思路上，这套总成优先考虑了赛事场景下的轻量化与维护便捷性需求，壳体在保证刚度的前提下做了多处减重结构设计，去除非承载区域的多余材料，整体重量控制在赛事规则允许的最优范围内，降低底盘簧下质量，提升悬架响应速度。周向布置的螺栓采用等间距排布，既保证了壳体连接的均匀预紧力，也方便在赛事维修区快速拆解，更换摩擦片或者调整锁止预紧力，适配不同赛道的调校需求——比如在多弯的金卡纳赛道可以增加摩擦片预紧力提升锁止率，在高速赛道则适当降低预紧力减少轮胎磨损。差速器内部的行星齿轮与半轴齿轮采用等强度设计，齿轮模数根据赛事常用的发动机最大输出扭矩匹配，齿面做硬化处理，保证在急加速、急减速的冲击载荷下不会出现断齿、点蚀等失效问题；齿轮啮合间隙通过调整垫片进行精确控制，既避免间隙过大导致传动冲击，也防止间隙过小导致齿轮运转卡滞、发热严重。

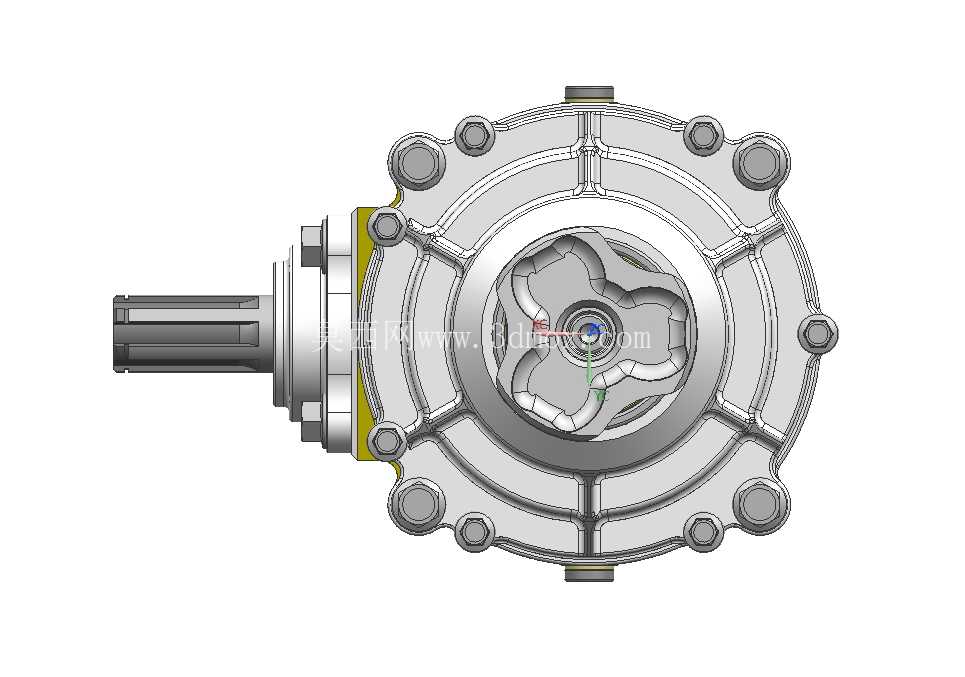

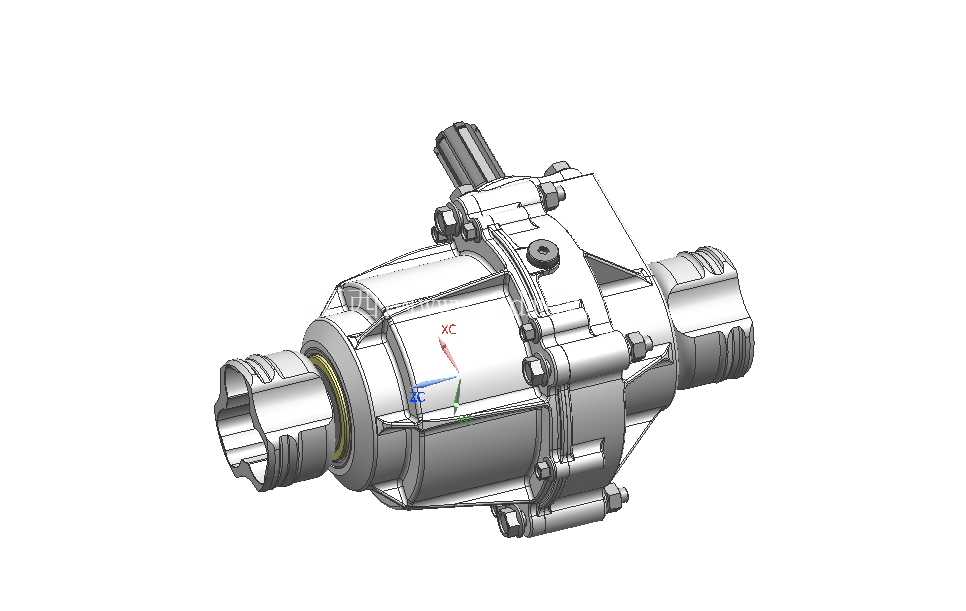

从安装边界与外形尺寸来看，该差速器总成的整体径向尺寸控制在适配学生方程式赛车后桥壳体的范围内，轴向长度预留了与主减齿轮、后桥轴承座的安装间隙，输入法兰的端面距、两侧输出花键的伸出长度均按照赛事通用的后桥布置参数设计，安装时无需对现有后桥壳体做大规模修改即可完成适配。总成的润滑油道设计在差速器壳体的内壁，运转过程中齿轮飞溅的润滑油可通过油道进入摩擦片组与齿轮啮合面，保证高负荷运转下的润滑与散热，避免摩擦片过热烧蚀或者齿轮干磨失效。两侧的轴封安装位可适配标准规格的骨架油封，防止差速器内部的齿轮油泄漏，同时阻挡外部的泥沙、灰尘进入差速器内部，延长部件的使用寿命，适配巴哈赛事的多尘、多泥的使用环境。

对于从事学生赛车设计、小型越野车辆传动系统开发的结构工程师而言，这套差速器总成的结构参数可直接作为传动系统选型、建模的参考基准，其布置方式、安装接口、结构设计细节都经过赛事场景的实际验证，可有效减少传动系统设计过程中的反复校核工作量，避免出现安装干涉、强度不足、扭矩匹配不合理等常见设计问题。在建模过程中，所有配合面的公差、齿轮参数、螺栓排布都按照实际工程要求设计，可直接用于装配干涉检查、运动仿真分析，验证差速过程中的齿轮运动轨迹、锁止力矩传递路径，为后续的零件加工、整车装配提供准确的三维数据支撑。
