学生方程式赛车制动踏板快速调节装置

在学生方程式与巴哈赛车的整车开发流程中，驾驶舱人机工程适配是直接影响车手操控精度、赛事发挥的核心环节，不同身高、腿长的车手对制动踏板的操作距离、踩踏角度需求存在明显差异，传统固定式制动踏板无法适配多车手轮换测试、不同赛段操控习惯调整的需求，这套可调式制动踏板调节机构正是针对这一实际工程痛点开发的专用部件。

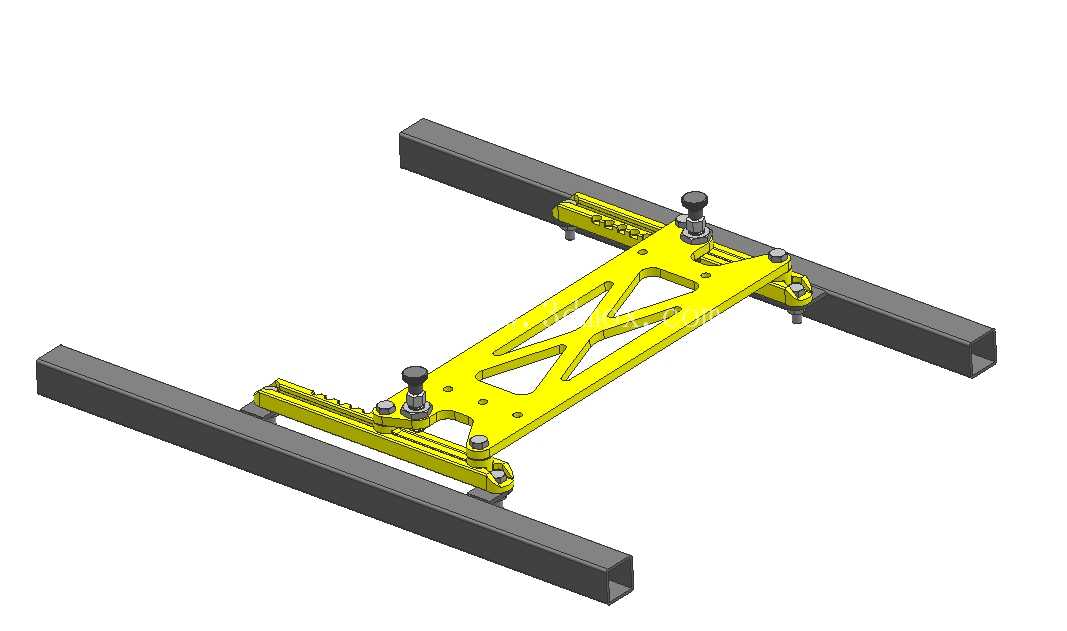

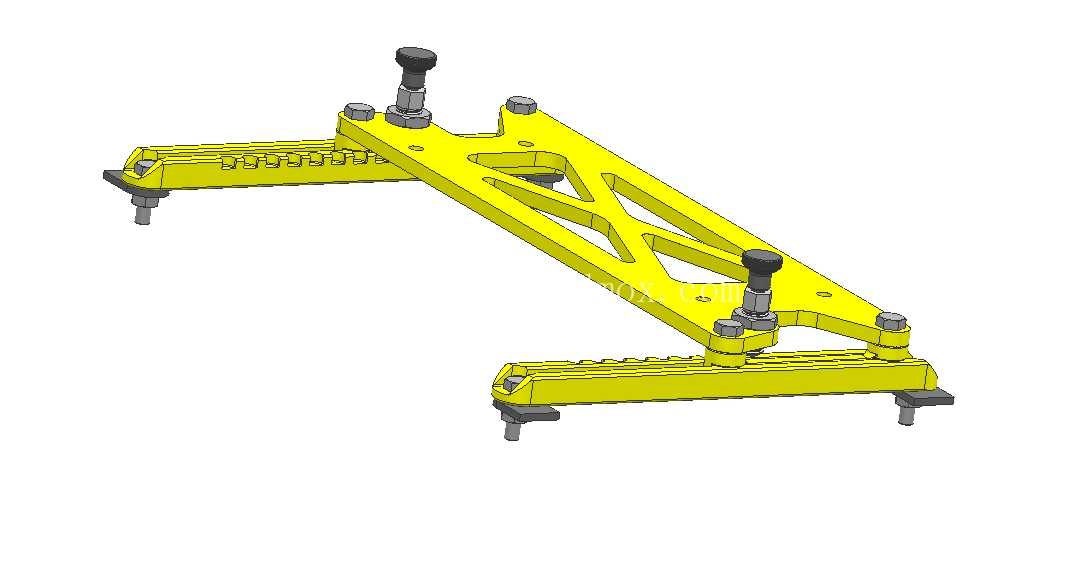

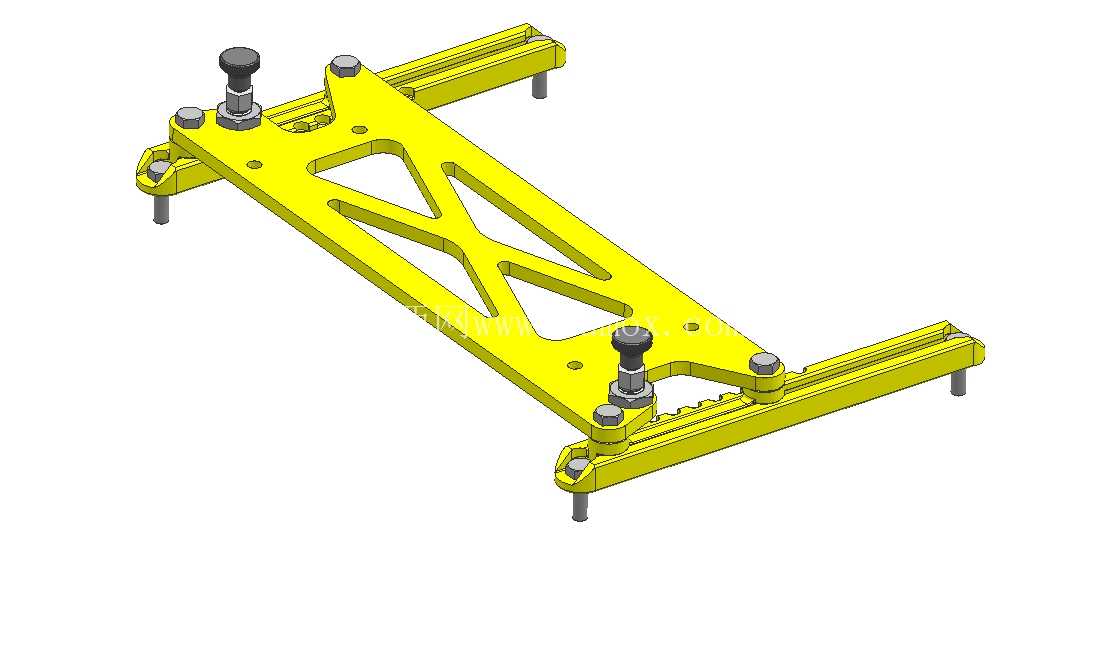

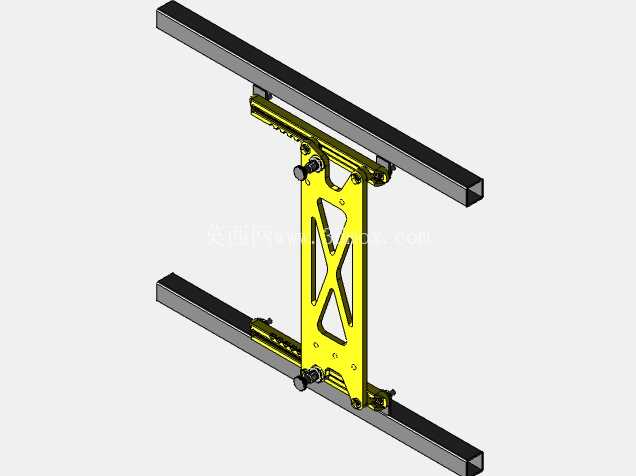

从实际装车场景来看，该机构直接固定在驾驶舱前部的车架横梁上，两根平行布置的矩形型材安装轨作为整个调节机构的承载基础，安装轨的截面尺寸匹配学生方程式赛车常用的40系列钢管车架规格，安装孔位预留了足够的调整余量，可适配不同轴距、不同驾驶舱布局的赛车车架，不需要对原有车架主体做大规模切割改型，降低了装车适配的加工成本。中间的黄色承载主体是踏板组件的安装基板，基板采用镂空式减重设计，在保证结构刚度满足制动峰值踩踏力要求的前提下，尽可能去除非承载区域的材料，适配赛车轻量化的设计需求，基板两侧的锁紧组件采用旋钮式快锁结构，不需要额外工具即可完成锁止与解锁操作，车手在测试间隙可以快速完成踏板位置的调整，不需要维修人员介入操作，大幅提升整车测试阶段的调试效率。

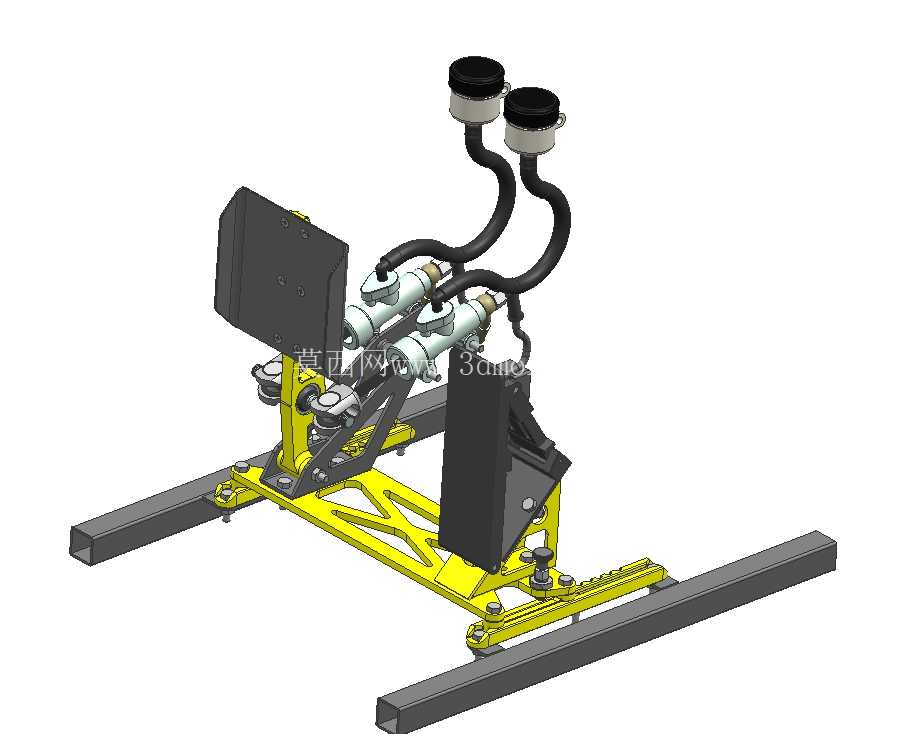

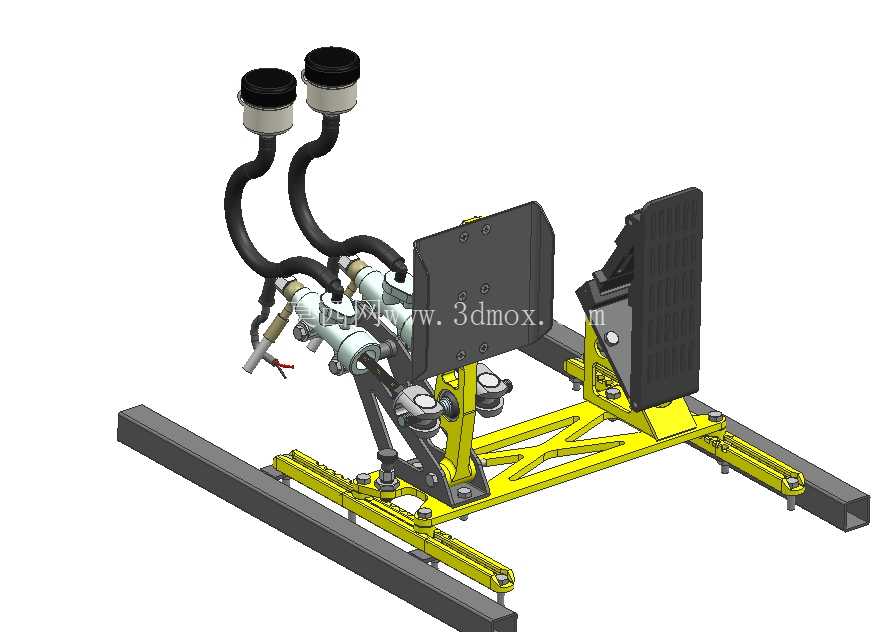

从功能实现逻辑来看，该机构的调节行程覆盖了从155cm到190cm身高车手的腿部伸展距离需求，调节档位采用齿槽式定位结构，每档调节间距为10mm，既可以实现精准的位置定位，又能保证在大制动力踩踏工况下不会出现档位滑移、位置窜动的问题，锁止旋钮的压紧力经过匹配设计，单手即可完成旋拧操作，锁止后配合侧面的定位销结构，可承受超过1500N的峰值踩踏力，完全满足赛事工况下紧急制动的强度要求。基板上预留的踏板安装孔位兼容主流的赛车制动踏板总成安装尺寸，不管是采用平衡杆式双回路制动踏板还是单回路踏板，都可以直接通过螺栓固定在基板上，不需要额外做转接件设计，降低了整车装配的复杂度。

设计过程中重点考虑了赛事场景下的可靠性需求，所有滑动配合面都做了耐磨处理，调节齿槽的啮合深度经过反复校核，即使在赛车颠簸、振动强烈的越野赛段（巴哈赛事场景），也不会出现锁止失效的问题；安装轨与车架的固定点采用多螺栓分布式固定，将踩踏力均匀分散到车架横梁上，避免局部应力集中导致的车架开裂问题。整个机构的外露部件都做了圆角处理，没有尖锐凸起，避免车手在驾驶过程中被磕碰受伤，符合赛车安全设计规范。

从安装边界来看，整套机构的总宽度控制在320mm以内，不会占用驾驶舱内过多的横向空间，给油门、离合踏板的布置留出足够余量，纵向调节行程达到120mm，完全覆盖不同体型车手的人机适配需求，机构整体的安装高度距离驾驶舱地板的距离预留了踏板摆动的空间，不会出现踏板运动过程中与地板、周边线束干涉的问题。在实际测试应用中，这套机构除了用于学生赛事赛车的开发，也可以作为高校车辆工程专业人机工程教学、制动系统匹配实验的实操教具，帮助学生理解驾驶舱人机适配、制动系统载荷传递的实际工程逻辑，所有配合公差都按照通用机械加工精度设计，普通的机加工车间即可完成加工制造，不需要特殊的加工工艺，学生车队可以根据自身的车架尺寸快速调整参数完成适配制作。
