20升堆叠式工业储运塑料方罐结构

在工业液体物料的仓储、转运及现场作业环节，20升容量的堆叠式塑料方罐是应用覆盖度极高的通用储运载体，这类容器的三维结构设计需要同时兼顾堆码稳定性、搬运便利性、密封可靠性以及不同工况下的耐受表现，不能仅做外观曲面的堆砌。从实际使用场景来看，这类方罐常被用于盛装工业润滑油、切削液、化工溶剂、农用制剂以及部分非危液态辅料，既适配生产车间内的工位物料周转，也能满足短途跨区域转运的堆码要求，部分场景下还会配合手动抽液泵、导流嘴做现场定量取用，因此结构设计上的细节会直接影响一线作业的效率与安全性。

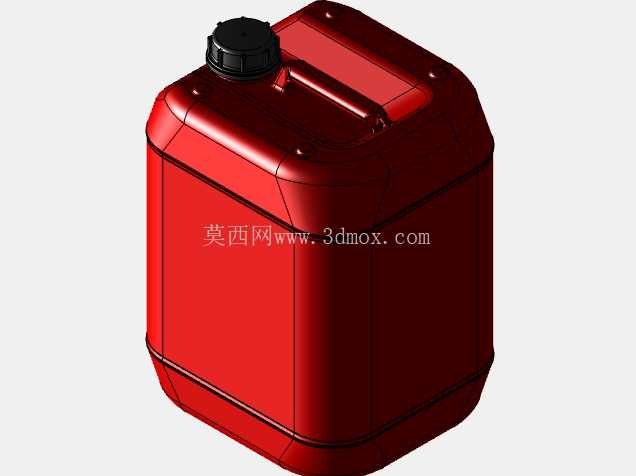

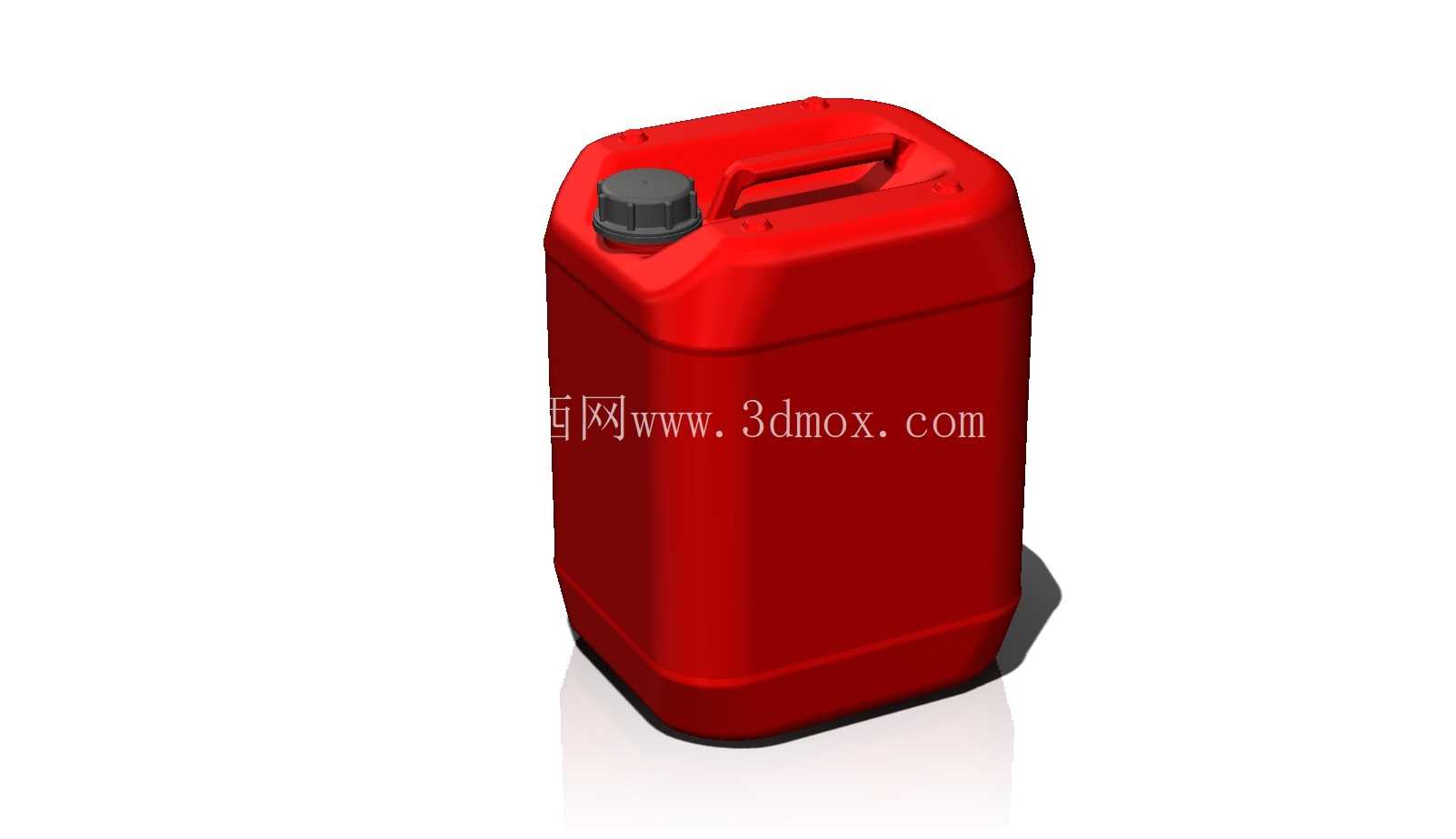

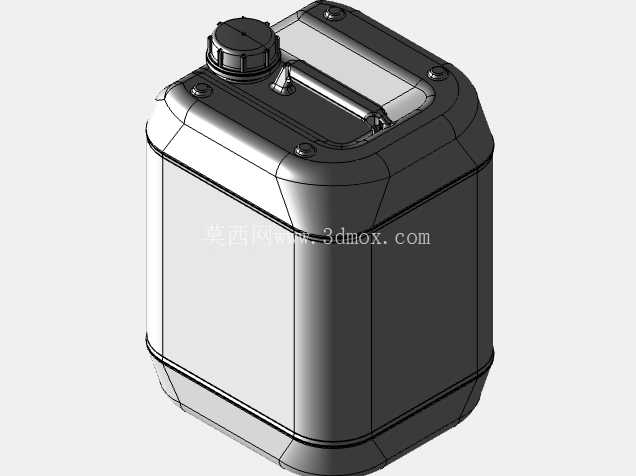

这款20升方罐的主体采用近似立方体的倒圆角结构，区别于传统圆桶的形态，方正的主体轮廓能最大化利用仓储与运输的平面空间，相同堆码面积下的容积率比同容量圆桶高出近两成，棱边位置做的大圆弧过渡并非单纯为了美观，一方面是避免直角位置在注塑冷却过程中出现应力集中导致的开裂风险，另一方面也能减少搬运过程中锐边对操作人员、周边设备的剐蹭，同时在跌落冲击时，圆弧面能更好地分散冲击力，降低边角破损漏液的概率。罐体顶部的一体化注塑提手做了内凹式设计，提手的握持面做了微弧贴合处理，匹配成年人手部握持的弧度，单手提携时不会出现硌手的问题，同时内凹的结构不会超出罐体的顶部平面，多层堆码时上层罐体的底部可以完全贴合下层罐的顶面，不会因为提手凸起出现堆码倾斜、滑移的问题。

注料口设置在罐体顶部的边角位置，采用标准的螺纹密封结构，配套的旋盖外侧做了竖向防滑筋，即使操作人员佩戴劳保手套也能顺利完成旋紧、开启操作，注料口的凸起高度做了严格控制，既保证螺纹配合的长度满足密封要求，也不会在堆码时与上层罐体产生干涉。罐体侧壁做了等距分布的环形加强筋结构，这些加强筋不是均匀布置的装饰结构，而是对应罐体盛装液体后的侧壁形变位置做的补强——当罐内装满液体时，侧壁中部会受液体静压力产生向外的鼓胀形变，加强筋的位置刚好对应形变最大的区域，通过截面形状的变化提升侧壁的结构刚度，避免满罐状态下侧壁过度鼓胀导致的堆码错位，同时也能降低长期堆码后罐体出现不可逆塑性变形的概率。

罐体底部做了与顶部轮廓匹配的内嵌式定位槽，堆码时上层罐体的底部凸起可以刚好嵌入下层罐体的顶面定位区域，配合罐体本身的方正轮廓，即使堆码到四层高度也不会出现滑移倾倒的问题，这一结构在物流运输环节尤为重要，能减少运输过程中因颠簸导致的罐体移位、碰撞破损。底部的边角位置做了垫高的支撑脚，让罐体底面与放置平面之间留出微小间隙，一方面避免地面的积水、污渍直接接触罐体底面造成腐蚀，另一方面也方便手动液压搬运车的叉臂、叉车的货叉从底部间隙插入，实现整托罐体的快速转运，不需要额外调整托盘的摆放位置。

从设计逻辑来看，这款罐体的壁厚分布做了差异化处理，受冲击概率更高的底部、边角位置壁厚略高于侧壁中部，提手与主体连接的位置做了局部加厚的过渡结构，避免提携满罐液体时提手根部出现应力断裂，注料口的螺纹位置做了同轴度的结构约束，保证旋盖拧紧后能均匀压紧密封垫圈，不会出现偏斜导致的渗漏问题。罐体的整体尺寸适配标准物流托盘的模数，在1200mm*1000mm的标准托盘上可以整齐排布，不会出现空间浪费，罐体的高度也匹配人工搬运的适宜高度，满罐状态下操作人员不需要过度弯腰就能完成提携、码放动作，降低一线作业的劳动强度。

在实际工况适配性上，这款罐体的结构预留了标签粘贴的平整区域，罐体侧面的平整面没有多余的凸起结构，方便粘贴物料标识、安全标签以及流转信息条码，不会因为曲面起伏导致标签起翘、脱落。罐体的转角过渡位置都做了圆弧处理，清洗时不会残留清洁死角，对于需要重复周转使用的场景，能快速完成内部冲洗、晾干，减少不同物料交叉污染的风险。针对部分需要倾倒取用的场景，罐体顶部靠近注料口的位置做了导流结构的预留，配合配套的导流嘴使用时，液体能顺着导流面平稳流出，不会出现沿罐壁流淌的撒漏问题。
