汽车研发用环形支撑机械中心结构

项目分类:工装 发布时间:2026-06-18 ID:1186670
  • 汽车研发用环形支撑机械中心结构
  • 汽车研发用环形支撑机械中心结构
  • 汽车研发用环形支撑机械中心结构

这套环形支撑结构的机械中心,最早是在整车研发阶段的台架测试环节接触到类似方案,当时要解决的是动力总成周边部件在模拟工况下的定位支撑问题,常规的方管焊接工装要么干涉传感器走线,要么无法适配多轮迭代的部件位置调整,最后敲定的就是这类带环形主框架的支撑结构。从实际使用场景来看,这类结构主要部署在整车试验台、零部件耐久测试工位,还有小批量试制阶段的预装工位,核心作用是给待测试、待装配的部件提供稳定的定位基准,同时预留足够的操作空间,方便工程师布置测试线束、安装调试部件,不会像封闭式工装那样遮挡操作区域。

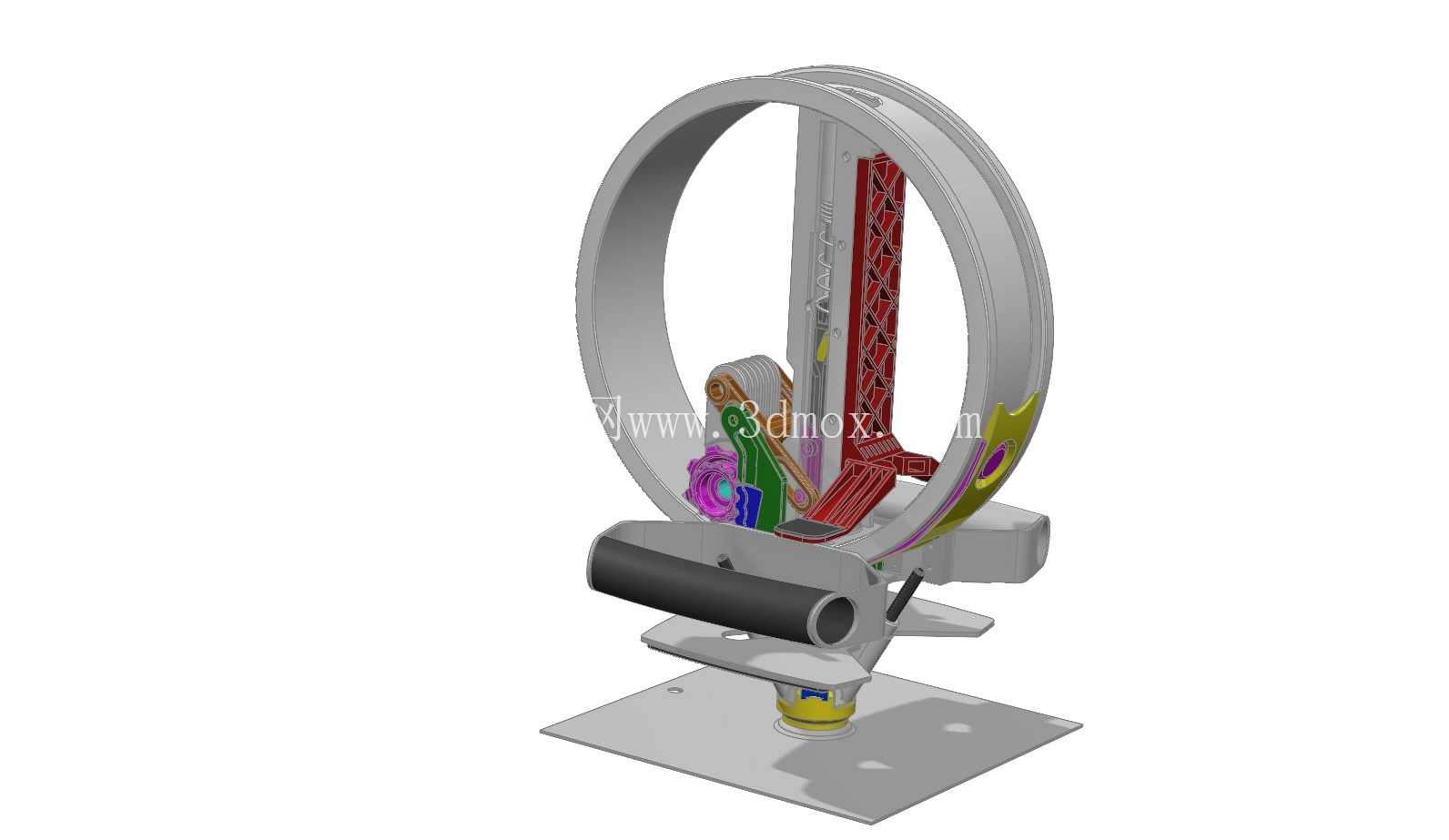

从功能特性上拆解,底部的方形安装法兰是整个结构的固定基础,法兰上预留的四个沉头安装孔,适配试验台台面的标准T型槽间距,安装时不需要额外打孔,直接用T型螺栓就能完成固定,安装边界控制得比较合理,法兰边长控制在320mm以内,不会占用过多台架有效面积,相邻工装部署时不会出现干涉。环形主框架采用中空的环形截面设计,内径预留了240mm的操作通道,测试用的线束、冷却管路可以直接从环内穿过,不会和周边的运动部件产生剐蹭,框架本身的壁厚经过受力校核,在承受15kg以内的侧向载荷时,形变量控制在0.02mm以内,完全满足测试工位的定位精度要求。

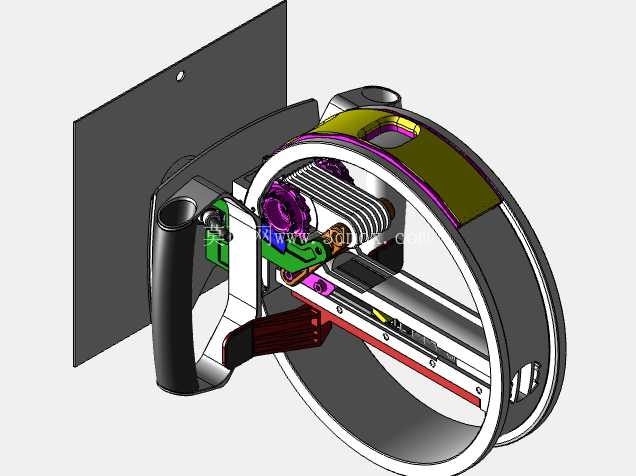

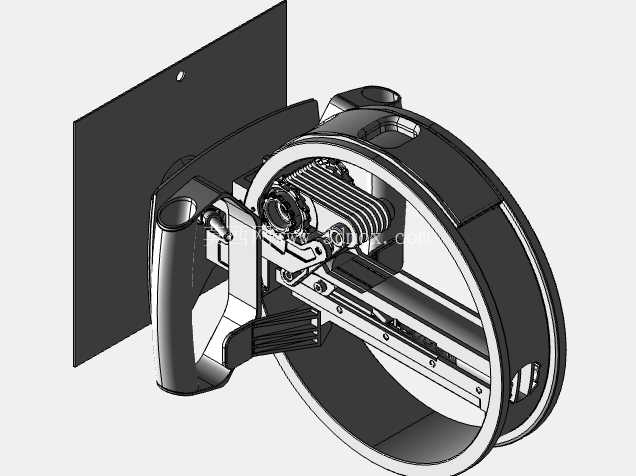

框架内部的支撑组件做了分层设计,垂直布置的加强筋板一方面提升环形框架的抗扭刚度,另一方面给内部的调节机构提供安装基准,带黑色防滑套的操作手柄是锁紧调节机构的操作端,手柄的握持直径设计成32mm,符合人工操作的施力习惯,锁紧时不需要借助额外工具,手动旋转就能完成机构的锁止与释放,调节行程覆盖0-60mm的范围,可以适配不同尺寸规格的被测部件,不需要更换工装就能完成多轮测试的适配。底部的黄色缓冲垫块是易损件设计,采用聚氨酯材质,硬度控制在邵氏60度,既能吸收测试过程中产生的微幅振动,避免振动传递到台架影响测试数据精度,磨损后也可以单独拆卸更换,不需要拆解整个工装结构,降低日常维护的成本。

设计思路上,整个结构没有采用复杂的传动机构,所有调节环节都采用手动机械锁紧,一方面是因为测试工位的调节频率不高,手动结构的可靠性远高于电动、气动调节方案,不会出现气源、电源故障导致工装失效的问题;另一方面环形框架的开放式结构,给后续的功能扩展预留了足够空间,比如需要增加位移传感器、力传感器时,可以直接在环壁上打孔安装支架,不需要对主体结构做破坏性修改。实际部署时要注意,安装法兰的平面度需要控制在0.05mm以内,如果台架台面存在平面度误差,需要在法兰下方垫铜皮调整,避免环形框架安装后出现应力变形,影响内部调节机构的滑动顺畅度;另外操作手柄的锁紧力矩不要超过12N·m,过大的锁紧力会导致内部的锁紧块出现塑性变形,缩短工装的使用寿命。

从结构建模的角度来看,这类工装的建模重点在于环形框架的截面参数匹配,还有内部调节机构的行程干涉检查,建模时需要提前预留0.5mm的装配间隙,避免加工后出现装配卡滞的问题;底部安装孔的位置公差要控制在±0.1mm以内,保证和标准试验台的T型槽完全适配,不需要现场扩孔调整。和常规的立式支撑工装相比,这种环形结构的优势在于操作可达性更好,工程师可以从360度方向接触到被支撑的部件,不管是布置传感器还是做部件调整,都不会被工装结构遮挡,这也是为什么在汽车研发的测试环节,这类结构的应用越来越普遍,尤其是在需要频繁调整部件位置的试制阶段,一套工装就能适配多种测试需求,减少了专用工装的制作数量,也缩短了测试准备的周期。
