RC遥控车模块化管架底盘结构设计

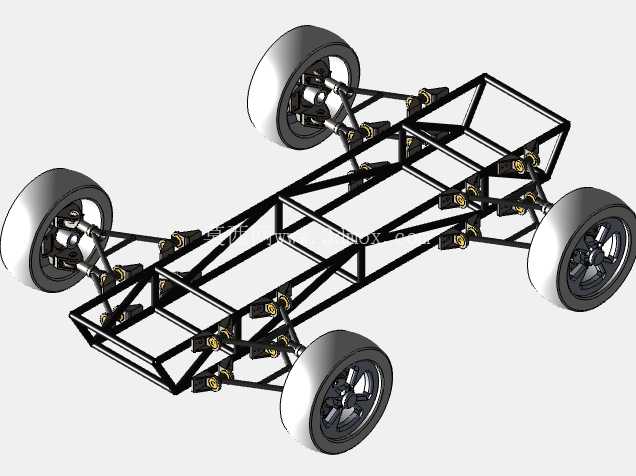

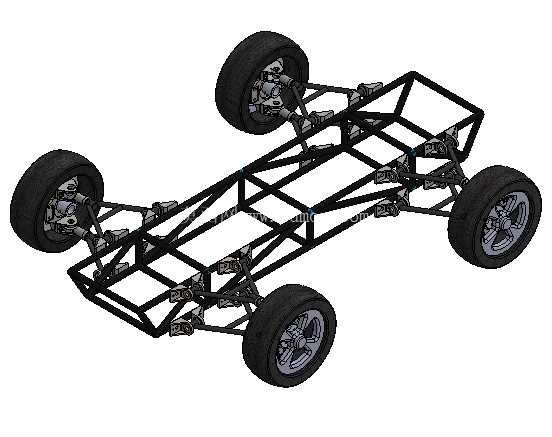

　　这套RC遥控车底盘采用空间管架式承载结构，核心设计逻辑围绕模块化拓展需求搭建，区别于传统一体式注塑底盘，管架主体采用等截面管材拼接形成桁架结构，在控制整体自重的前提下，能为上部不同布局的机箱、动力组件、电控模块提供充足的安装点位，适配不同定位的RC车型改装需求，不管是仿真攀爬、平跑竞速还是短卡越野的功能拓展，都能通过调整上部安装位的固定支架完成适配，无需重新设计底盘主体结构。

　　从实际应用场景来看，这类管架底盘多用于RC模型的定制化改装、高校学生方程式赛车的结构验证、小型无人地面载具的行走机构原型测试，相比成品底盘，开放的管架空间能更方便地布置不同规格的电池、电调、转向舵机、传动组件，调试过程中不需要反复拆解整块底板，仅需针对对应模块的固定位做微调即可。行走部分采用四轮独立悬架结构，每个轮组的摆臂都预留了减震器安装孔位，可根据使用场景搭配不同行程、阻尼的液压减震元件，轮组的转向节采用分体式设计，转向拉杆的安装位设置了多组调节孔，可根据转向半径需求调整拉杆固定位置，适配不同轴距、轮距的改装需求。

　　设计过程中优先考虑了安装边界的通用性，管架主体的横向、纵向连接杆件均采用标准间距排布，上部安装面的固定孔位统一采用RC模型领域通用的孔距规格，可直接适配市售的标准尺寸动力模块、电控仓、电池仓组件，不需要额外做转接件加工；轮距的设计预留了正负10mm的调节余量，通过更换不同长度的轮轴接合器即可适配不同宽度的轮胎，满足不同路面的抓地力需求。底盘的动力传输路径预留了中置电机、后置电机两种安装位，管架对应位置设计了电机固定座的安装平面，可根据车型的动力布局需求选择电机安装位置，传动系统的传动轴走线路径在管架内部预留了充足空间，避免传动组件外露被路面杂物磕碰损坏。

　　转向系统的舵机安装位设置在底盘前部的管架横梁上，安装平面做了下沉处理，能降低整车的重心位置，提升高速行驶过程中的稳定性，舵机摇臂与转向拉杆的连接位采用球头结构，可自动补偿悬架跳动过程中的位移偏差，避免转向机构出现卡滞。从结构强度角度来看，桁架式管架的受力点均匀分布在各根连接杆件上，跳跃落地时的冲击载荷会通过管架节点分散到整个底盘结构，不会出现一体式底板常见的固定孔位开裂问题，悬架摆臂与管架的连接位采用了加强衬套设计，反复冲击下也不会出现连接位松旷的问题。底盘下部的管架杆件做了等高度处理，保证整车离地间隙一致，避免越野行驶过程中管架局部凸起剐蹭路面障碍物，前后保险杠位置的管架延伸段预留了防撞组件的安装孔位，可直接加装海绵防撞、金属防撞件，吸收碰撞过程中的冲击能量，保护核心的车架与电控组件。
