小型设备用蜗壳式离心风机结构设计

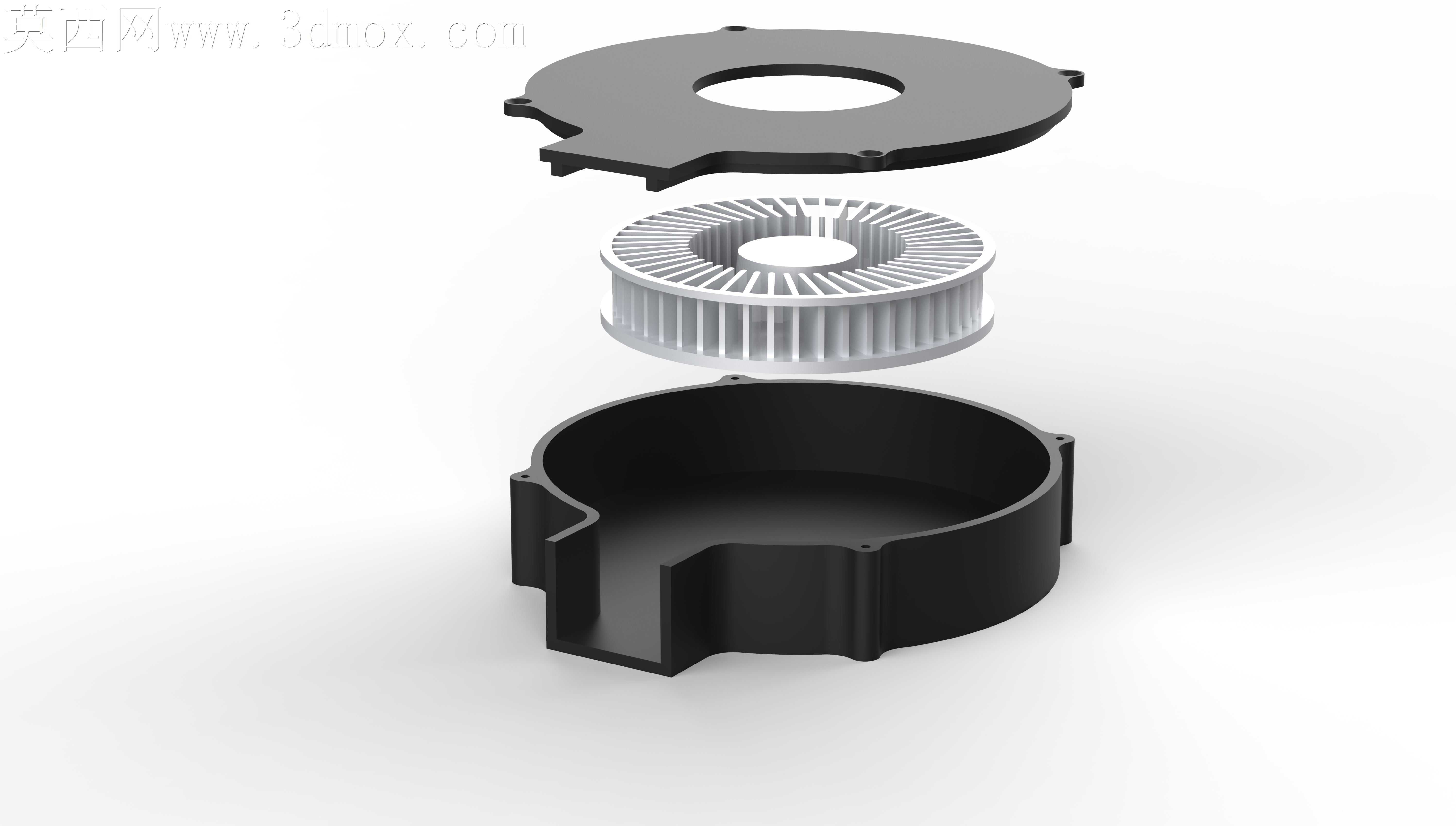

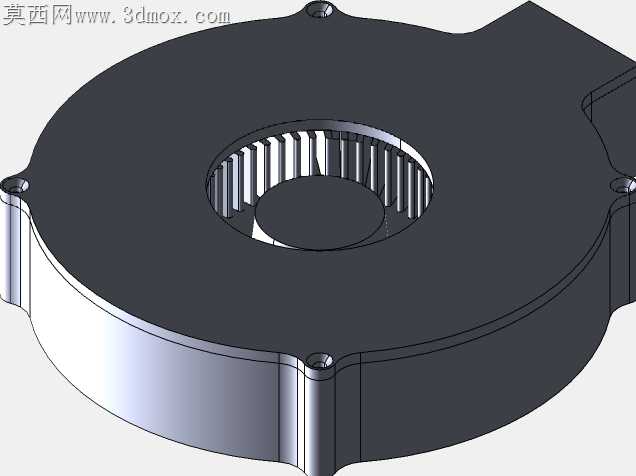

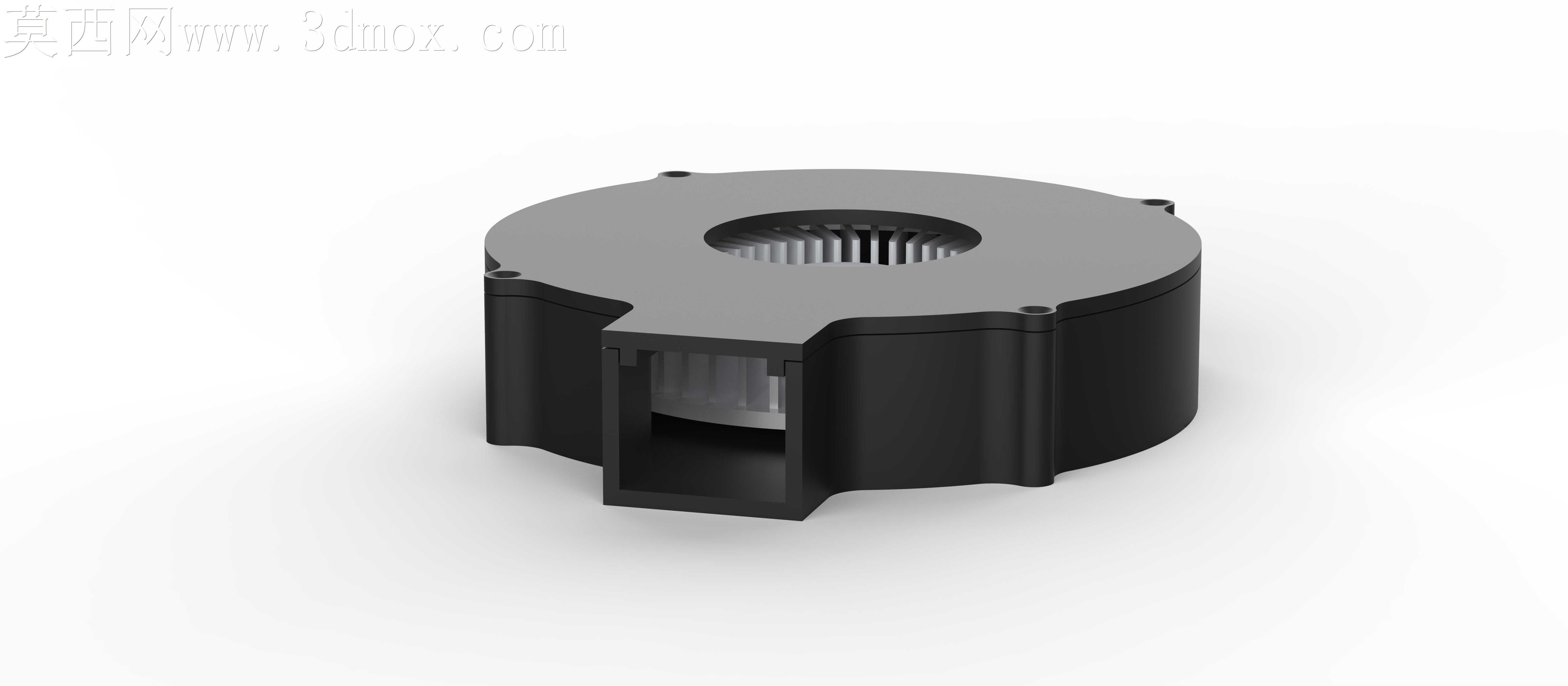

小功率离心风机在手持清洁、便携烘烤类设备里，最容易被忽略的是壳体拼合处的气流泄漏问题，不少量产样机在测试阶段会出现风压不足、边缘漏风夹带细碎杂物的情况，根源就在于上下壳体的配合止口设计没有兼顾注塑成型的拔模斜度与密封压紧量。这款风机的下壳蜗腔流道做了渐变曲率过渡，没有生硬的折角，能减少气流在腔体内的紊流损耗，叶轮外圈与蜗壳内壁的径向间隙控制在均匀的0.8mm区间，既避免叶轮高速转动时剐蹭壳壁，又不会因为间隙过大造成气流回流泄压。上盖的中心进风口做了翻边导风结构，进风边缘做了小圆角钝化，不会切割进风气流造成风噪陡增，周边的固定凸耳位置和下壳的安装柱完全对应，每个凸耳都做了加强筋连接到壳体主壁，避免螺丝锁附时凸耳开裂。叶轮的叶片采用后向式窄叶片排布，叶片根部和轮盘的连接位置做了R角过渡，既减少注塑时的应力集中，也能降低叶轮高速旋转时的风阻啸叫，轮盘中心的轴孔做了定位沉台，和电机输出轴配合时能自动找正，不需要额外调整动平衡的辅助工装。蜗壳侧方的出风口做了平直导风段，长度刚好匹配设备内部的风道对接尺寸，出风口边缘做了定位卡槽，和设备风道插接时不需要额外打胶就能实现初步密封，减少装配工序的耗时。壳体壁厚控制在均匀的2mm，没有出现厚薄突变的区域，注塑生产时不会因为冷却速率不一致产生缩痕、翘曲，上下壳止口的配合面做了0.15mm的过盈设计，装配时通过超声波焊接就能实现牢固密封，不需要额外加装密封胶圈，能压缩整机的物料成本。叶轮的叶片间距做了不等距微调，能打散高速转动时的固定频率噪音，避免和设备壳体产生共振，在实际工况测试里，同转速下的风噪比等距叶片的同款风机低3分贝左右，风压输出稳定性提升12%。
