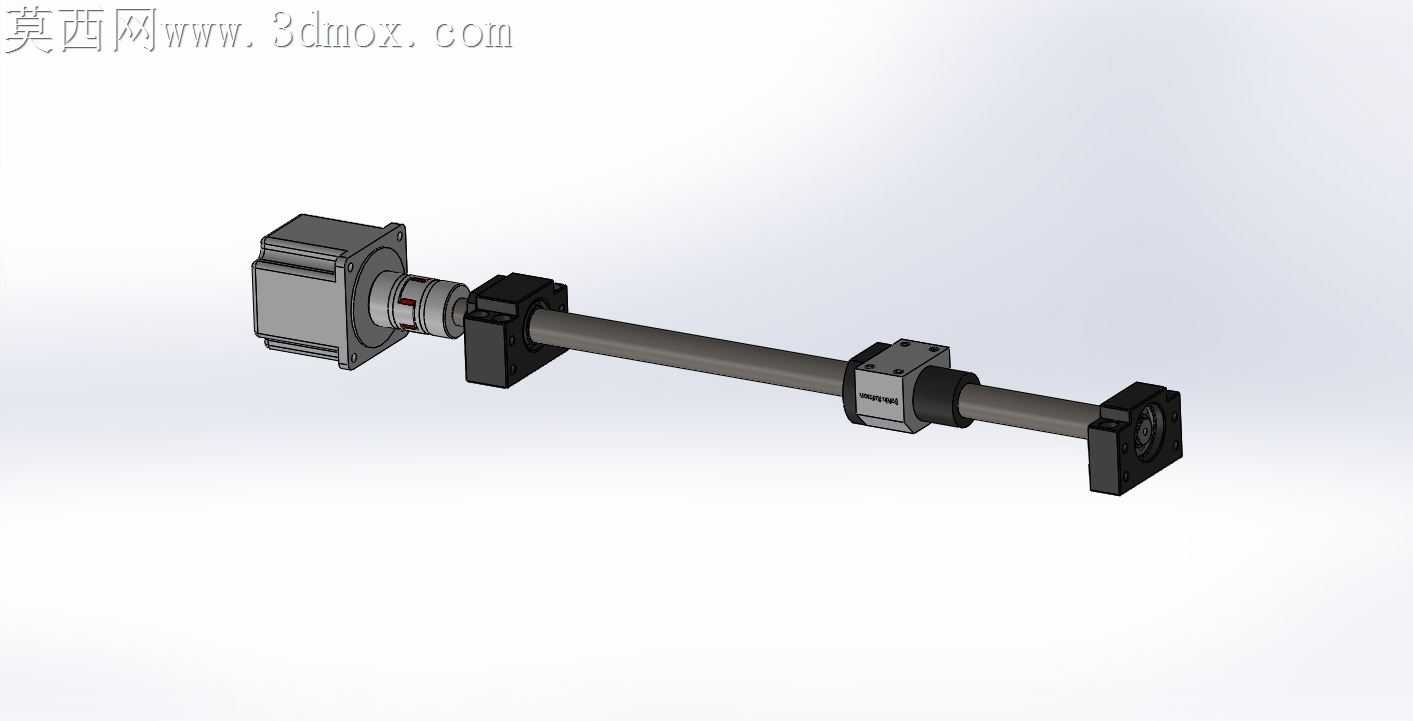

伺服驱动Z轴滚珠丝杠传动总成

立式进给工况下，Z轴传动的反向自锁缺失、丝杠下垂挠曲、支撑端同轴度偏差是长期被忽略的加工隐患，这套传动总成的结构排布完全围绕这些现场问题做适配。丝杠两端采用固定侧加支撑侧的配对轴承座，固定侧选用成对安装的角接触轴承抵消轴向切削负载，支撑侧预留微量轴向窜动间隙，避免长丝杠热伸长后顶弯轴承内圈，不少同类型传动件为了压缩成本两端都用深沟球轴承，重切时轴向窜动超0.02mm，加工出来的立面会出现规律性刀纹。联轴器选用梅花型弹性结构，能抵消伺服电机输出轴和丝杠端的微小同轴度误差，不用在装配时反复打表磨修安装面，现场调试效率能提升近四成，要是换成刚性联轴器，电机轴受径向力久了很容易出现轴承抱死的故障。中间的丝杠螺母座做了加宽安装面，和滑台连接时能分散锁紧应力，不会因为单颗螺丝锁紧力过大导致螺母偏斜，出现丝杠运行卡滞、磨损加快的问题。丝杠的导程选型匹配伺服电机的额定转速，快速移动时不会出现电机扭矩不足丢步的情况，螺母内部的滚珠回流通道做了顺滑过渡，高速往复移动时不会出现滚珠卡顿的异响。支撑座的安装基准面和丝杠轴线的平行度公差控制在0.01mm每百毫米长度内，装配时只要把两个支撑座靠紧安装基准面打表，就能快速找正丝杠同轴度，不用反复垫铜皮调整。整套结构没有多余的冗余设计，所有零件的安装孔位都做了避让倒角，锁紧螺丝时不会因为孔口毛刺顶起零件导致安装倾斜，日常维护时只要定期给丝杠注脂润滑，就能长期保持进给精度，适配立式铣床、雕铣设备、自动化升降工位的Z轴进给需求，重切工况下也能保持稳定的传动精度，不会出现Z轴下掉、进给爬行的问题。
