带轮大容量环卫移动垃圾箱结构设计

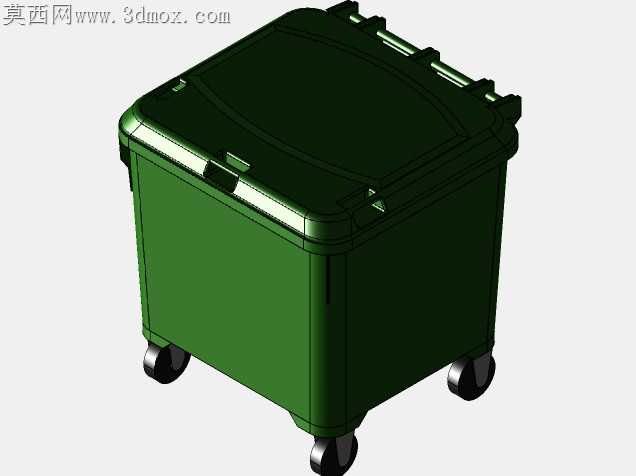

户外环卫场景里常见的大容量移动垃圾箱，最容易出问题的部位永远是轮轴连接位与箱口边缘的抗冲击结构——满载状态下拖拽过台阶、路缘石时，轮轴座如果直接和薄壁箱体做一体化注塑，应力集中点会在百次以内的冲击下出现发白开裂，箱口边缘被环卫夹具反复抓取、撞击转运车挂架时，缺料的薄边会直接崩缺掉块。这款1100升规格的带轮垃圾箱，在轮轴连接位做了内嵌式的加强筋网格布局，没有把轴座直接凸在箱体外侧易磕碰的位置，而是向内凹进35毫米形成防护腔，轮轴穿过的轴套位做了双层壁厚叠加，外层包裹的加强筋从轴座一直延伸到箱体底部的整圈承力梁上，把轮组传来的冲击载荷分散到整个箱底平面，不会在单点形成应力撕裂。箱盖和箱体的铰接位没有用外露的金属插销，而是做了一体化的塑料铰接卡扣，装配时直接把箱盖的铰接凸台卡入箱体对应的卡槽内，不需要额外的紧固件，既避免了金属件在潮湿环卫环境下生锈卡死，也省掉了装配环节的螺丝锁附工序，卡扣的配合间隙留了0.3毫米的活动量，哪怕低温环境下塑料收缩变脆，翻盖时也不会因为铰接位过紧出现断裂。箱体侧面的加强筋没有做满整个侧壁，而是沿着竖向每隔120毫米布置一道高度8毫米的凸筋，既保证了满载时侧壁的抗鼓胀能力，也不会因为筋位过多导致注塑时出现缩痕，影响外观平整度。底部的三个万向轮（实际为定向+万向组合，这里按图中三轮呈现）安装位做了独立的凸台承托，每个轮位的凸台高度比箱体底平面高10毫米，放置在不平整的路面时，不会因为箱体底平面直接蹭地磨损，轮组的支架嵌入凸台的卡槽内，用卡扣固定不需要螺丝，更换轮组时直接撬开卡扣就能拆下，不需要整体报废箱体。箱口边缘做了双层卷边结构，卷边内部是空心的腔体结构，被夹具抓取、撞击时能通过微小的形变吸收冲击能量，不会像实心薄边那样直接崩裂，卷边的外侧做了一圈凸起的限位筋，和环卫转运车的挂架配合时能精准卡入定位槽，不会因为挂接错位导致箱体倾翻洒漏。箱体表面没有做多余的装饰纹理，只在易脏的下半部分做了细微的磨砂纹理，轻微的刮蹭、污渍不会太显眼，上半部分的光滑面也方便粘贴环卫分类标识，贴附后不容易起翘脱落。
