带U形弯管的管壳式换热器管束组件

　　在电厂热交换工段、石油天然气处理场站、化工反应介质冷却回路这类对换热效率、运行稳定性要求严苛的场景中，管壳式换热器的管束组件直接决定整套换热设备的换热性能、密封可靠性与服役寿命，本次呈现的管束组件正是针对这类工业场景的结构需求完成的精细化设计。整套管束采用U形弯管结构布局，无需在壳程侧额外设置管板固定结构，单端管板即可完成全部换热管的定位与密封，既减少了设备两端的安装占用空间，也规避了双管板结构因热胀冷缩产生的应力拉扯问题，适配不同温度工况下的介质换热需求。

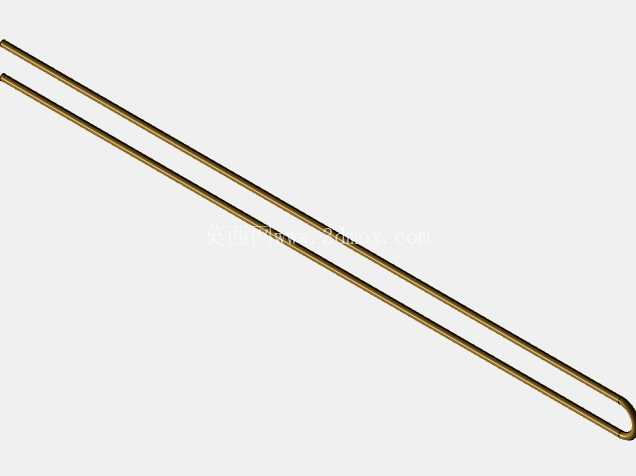

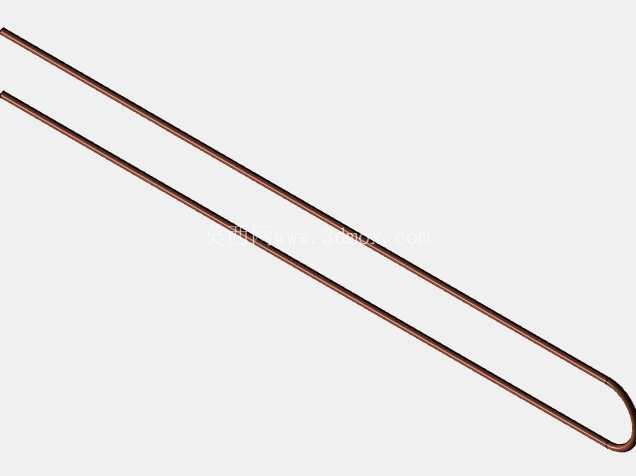

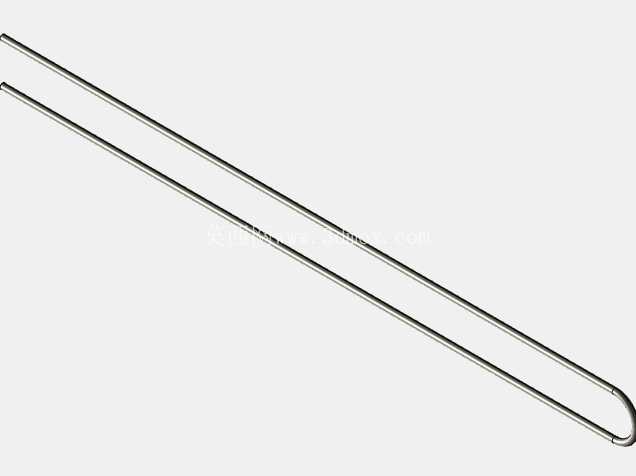

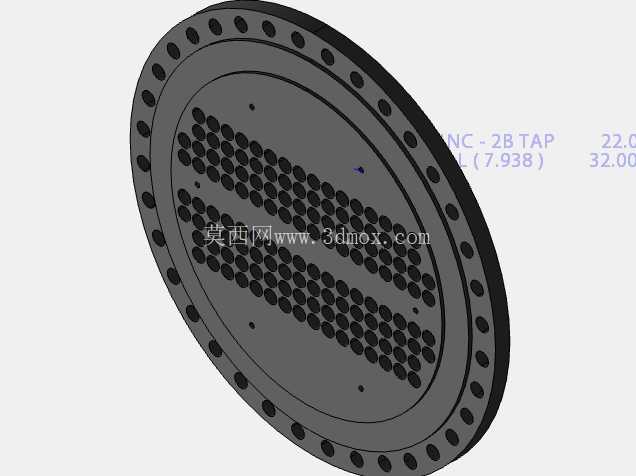

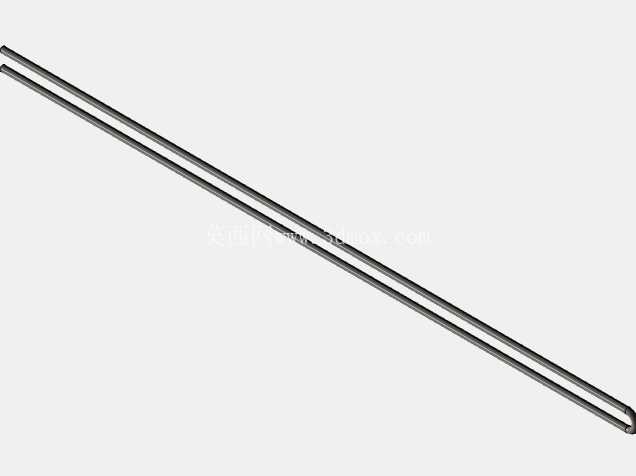

　　设计阶段针对不同换热负荷的工况需求，配置了R30、R55、R80、R105四种不同弯曲半径的U形弯管排布方案，通过差异化的弯管曲率调整壳程介质的流通间隙，避免壳程出现流动死区，让换热介质能够充分接触换热管外壁，最大化提升换热效率。管束核心材质选用SA213 TP304不锈钢作为换热管基材，这类材料具备优秀的耐高温、抗腐蚀性能，能够适配多数化工介质、水汽介质的换热工况；管板部分采用SA516 GR70压力容器用钢板加工，136个管孔全部采用标准化公差加工，保证每根换热管穿装后的同轴度，避免穿管过程中划伤换热管外壁影响密封性能。

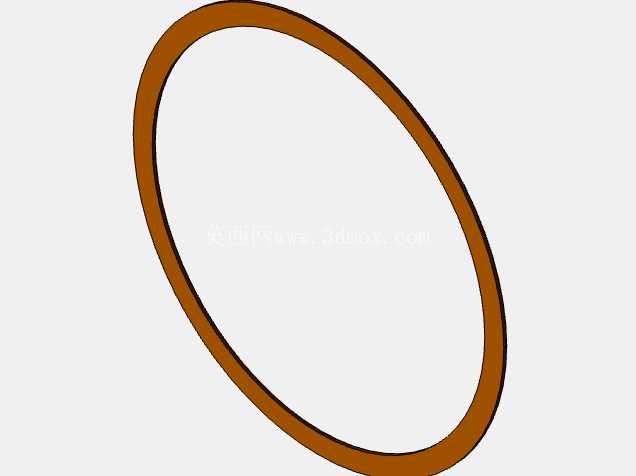

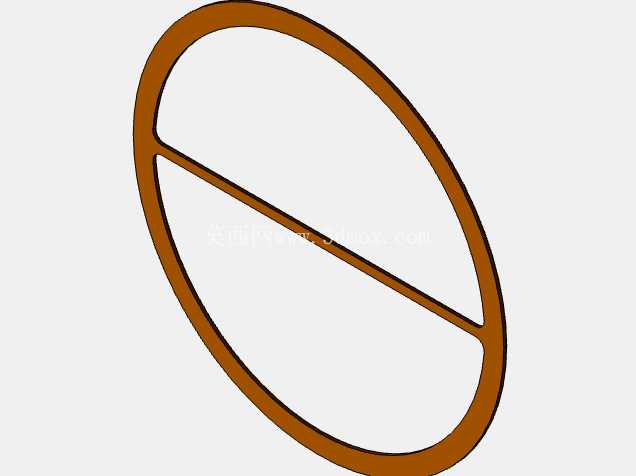

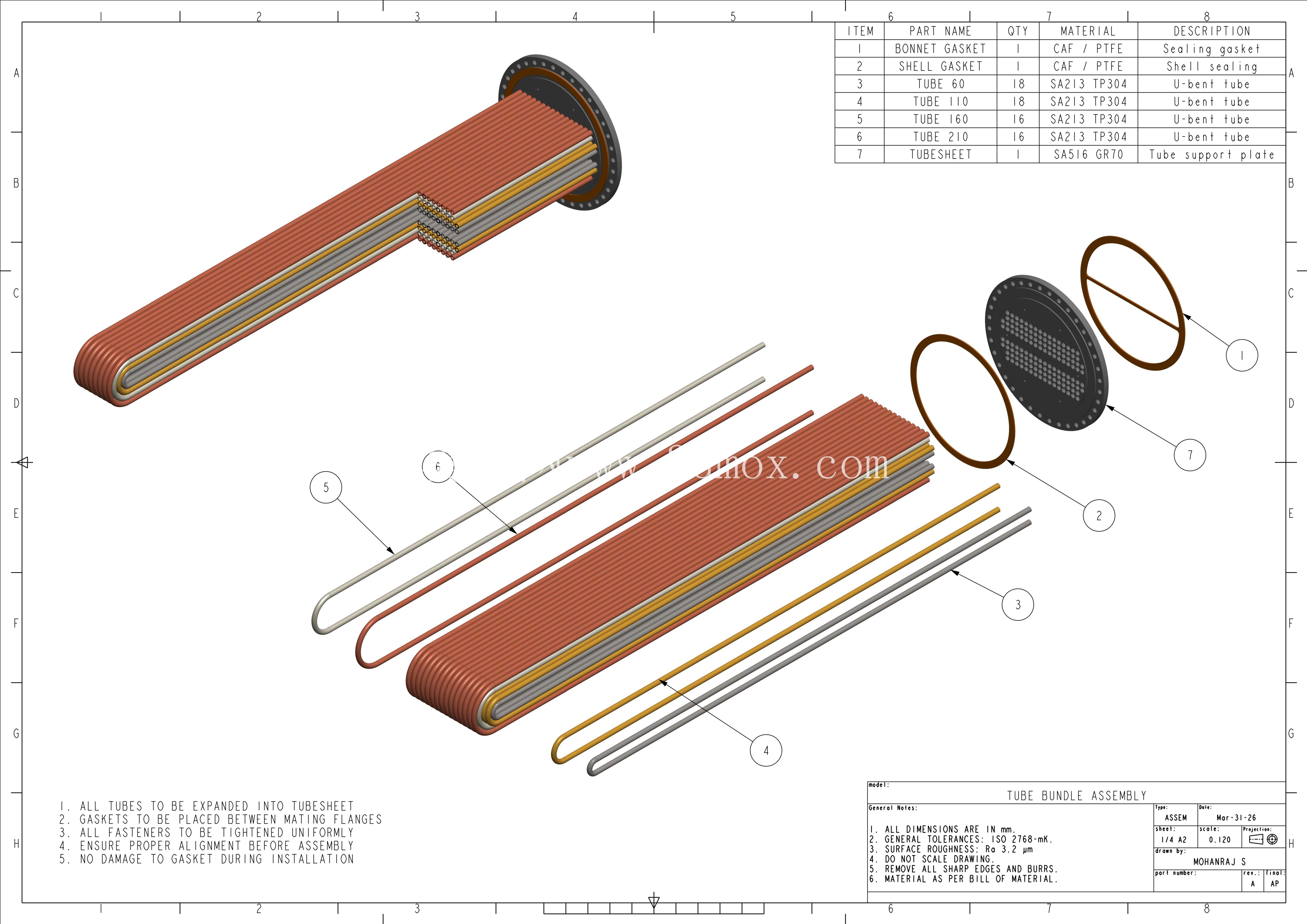

　　整套管束总长度控制在2325毫米，所有管孔的位置度、表面粗糙度均统一管控，管孔表面粗糙度达到Ra 3.2μm，形位公差遵循ISO 2768-mk标准，既保证换热管与管板连接的密封可靠性，也为后续的胀接、焊接工序预留了合理的工艺余量。结构设计上除核心的U形换热管与管板外，还配套了完整的垫片组件，包含壳体垫片与阀盖垫片两类密封件，安装时垫片放置在配合法兰之间，通过法兰螺栓的均匀紧固实现壳程与管程的介质隔离，避免运行过程中出现介质串漏问题。设计过程中同步完成了带分解视图的总装图绘制，以及U形弯管、管板、垫片等全部零件的详细工程图，同时梳理了符合材料规格的物料清单，明确了各零件的材质、数量与加工要求。

　　装配环节需要重点关注管端的扩口处理工艺，扩口尺寸需匹配管板孔的密封要求，最终组装前要逐一核对所有换热管的排布位置，确认弯管曲率、管端伸出长度符合设计要求，避免组装后出现管间间隙不均、换热管干涉的问题。这套管束结构可直接适配常规卧式管壳式换热器的安装接口，安装时仅需将管板端与设备壳体法兰对接，穿入紧固螺栓按对角顺序均匀拧紧即可完成管束与壳体的装配，无需额外调整壳程内部的支撑结构，U形管的自由端可随温度变化自由伸缩，无需额外设置热补偿结构，大幅降低了设备的运维难度。针对不同的安装场景，设计时也预留了通用的STEP格式接口，可直接导入不同的三维设计软件中完成整机的适配调整，配套的二维工程图可直接用于生产加工环节的工艺指导，不管是用于设备改造时的管束替换，还是新建设备的结构设计参考，都能提供完整的结构参考依据，帮助结构设计人员快速完成换热器整机的方案搭建，减少重复建模的工作量，也能为加工制造环节提供清晰的尺寸与公差参考，避免因结构设计不合理导致的加工返工、装配干涉等实际工程问题。
