工业厂房用屋顶轴流抽风机结构设计

在工业厂房的通风系统设计中，屋顶安装的抽排设备往往是整个空间气流组织的核心节点，不同于侧墙安装的轴流风机，屋顶抽风机需要同时兼顾屋面防水适配、高空安装稳定性、大流量低阻力排风的多重需求，本次呈现的这款抽风机结构，就是针对常规工业厂房屋面排风场景做的适配化设计。从实际应用场景来看，这类设备主要覆盖机械加工车间、焊接作业区、中小型压铸车间的屋面排风点位，负责把车间内积聚的焊接烟尘、热加工产生的高温废气、设备运行散出的余热空气直接从屋顶高位排出，避免烟尘在车间内沉降堆积，也能减少侧墙排风对厂区周边近地面区域的废气影响。

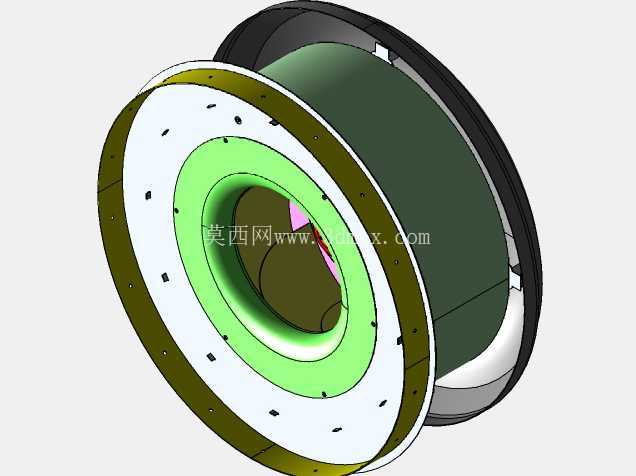

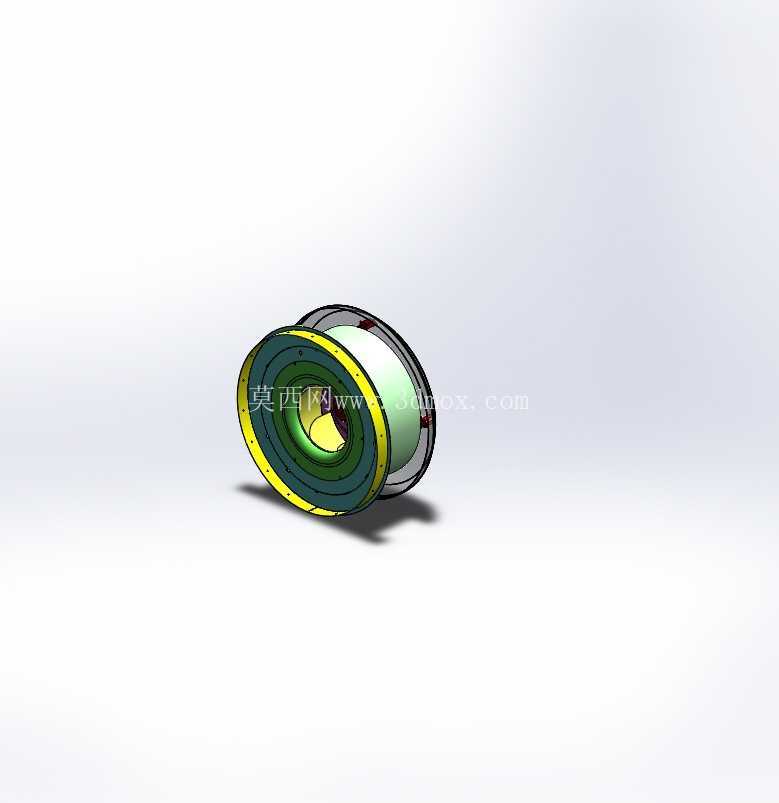

从结构设计思路上，整个风机采用同轴圆筒式的主体架构，进风端设置带安装孔的法兰边，这个法兰边的尺寸是直接匹配厂房屋面预留的风机安装基座的，常规适配的屋面开孔直径在400-600mm区间，法兰边上均匀分布的螺栓孔可以直接和基座上的预埋螺栓对位固定，安装时不需要额外做转接支架，法兰边和基座接触的位置预留了密封垫安装槽，能避免雨天雨水顺着安装缝隙渗漏到车间内部。风机的外壳采用分段式圆筒结构，靠近进风侧的筒壁做了加厚处理，用来承载内部叶轮、电机组件的重量，避免高空运行时出现筒壁共振的问题，外壳的流线型过渡段做了圆弧收边，能减少气流进入风机时的紊流损失，提升排风效率。

内部的流道设计上，叶轮采用后倾式的叶片结构，叶片和轮毂之间做了圆弧过渡连接，这种结构相比直叶片设计，在相同转速下能获得更大的排风量，同时运行噪音更低，适合长时间连续运行的厂房通风场景。电机安装在风机筒身中部的导流支架上，导流支架的支臂采用流线型截面，不会对排出的气流造成明显阻挡，电机的散热完全依靠风机运行时流过的气流完成，不需要额外设置独立的散热风道，简化了整体结构的同时，也降低了设备的整体重量，减少屋面的承重负载。

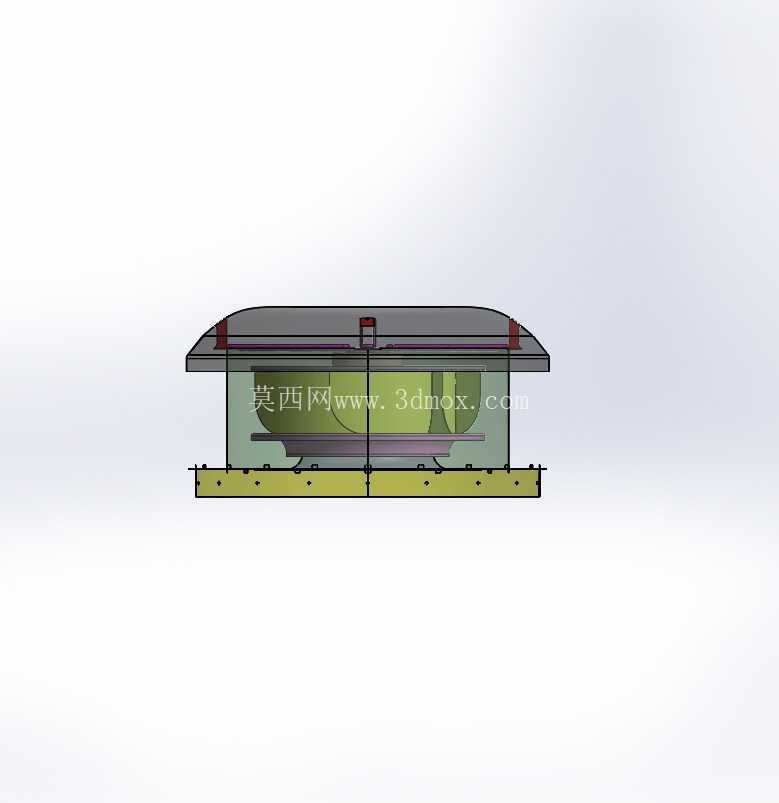

从安装边界来看，整个风机的总高度控制在800mm以内，突出屋面的部分不会过高，能减少高空风阻对设备的影响，也能降低极端大风天气下设备被吹损的风险。设备的出风端设置了防护网结构，能避免户外的杂物、飞鸟进入风机内部打坏叶片，同时出风端的导流环能把排出的气流向斜上方引导，避免排出的废气被室外风压倒灌回车间。在实际选型适配的时候，需要注意屋面基座的高度要高出屋面完成面至少150mm，防止屋面积水的时候倒灌进风机内部，风机的电源走线要从法兰边的预留穿线孔引入，穿线位置也要做密封处理，避免雨水顺着线缆流进车间。

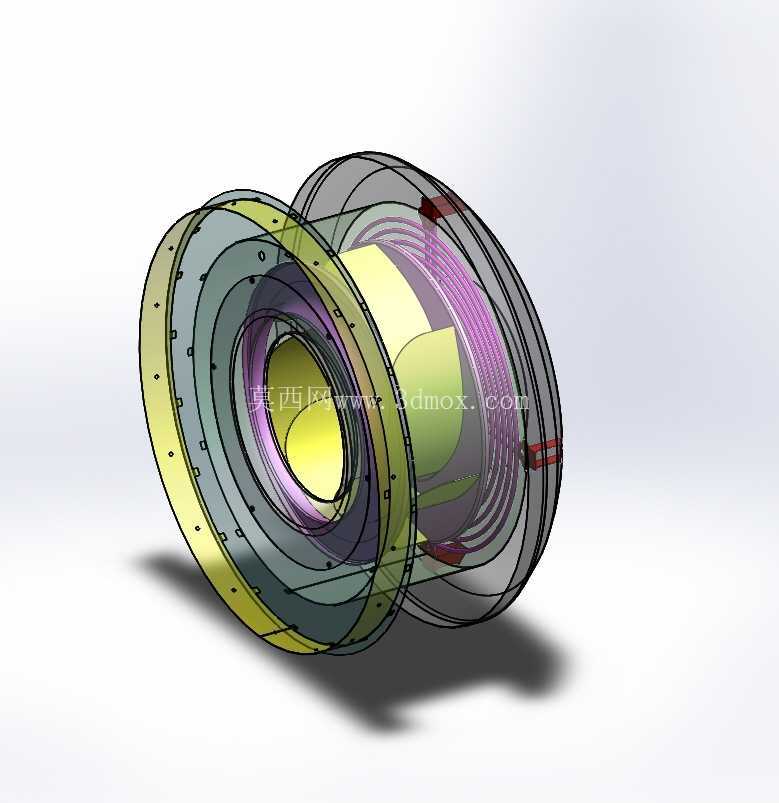

不同于民用建筑的通风设备，工业场景用的屋顶抽风机不需要做过多的外观装饰，所有结构设计都围绕可靠性、易安装、低风阻这几个核心需求展开，整个模型把内部的叶轮、电机、支架结构都做了透明化的展示，能清晰看到各个部件的装配关系，不管是做通风系统的方案选型，还是做同类设备的结构参考，都能直观看到各个部件的位置配合。比如法兰边的螺栓孔间距、筒身的壁厚变化、内部导流支架的安装角度，这些细节都做了还原，能直接对应实际加工时的尺寸参考，避免设计时出现安装位不匹配、流道设计不合理的问题。在做厂房通风系统布局的时候，这类风机的安装点位一般要避开屋面的梁柱位置，同时要和屋面的避雷带做可靠连接，避免雷雨天气出现雷击风险，设备的整体重量控制在35kg以内，两个人配合就能完成屋面的安装作业，不需要动用大型吊装设备，能降低现场安装的成本。
