MOONS微型减速步进电机结构设计

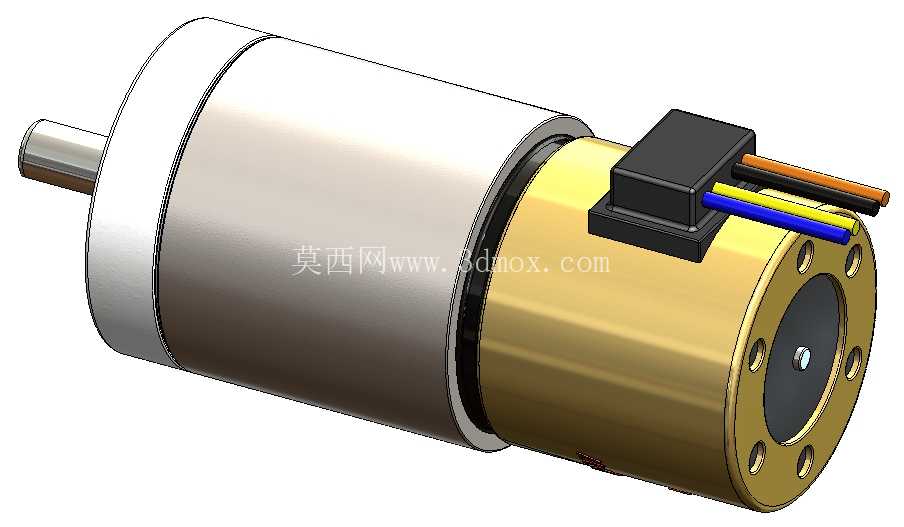

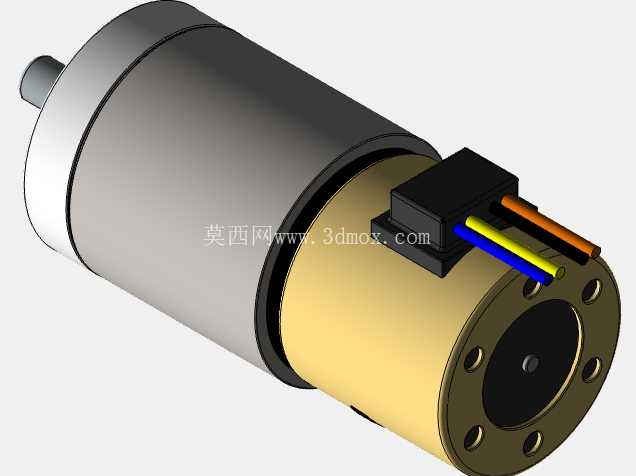

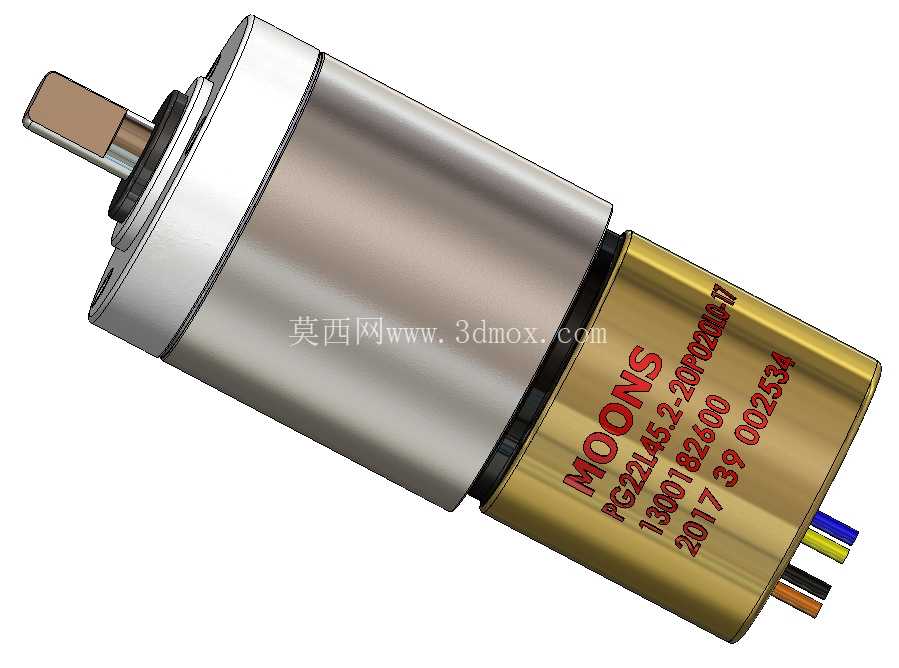

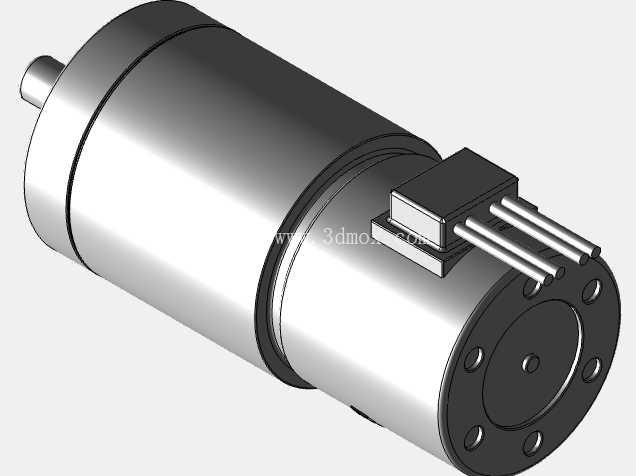

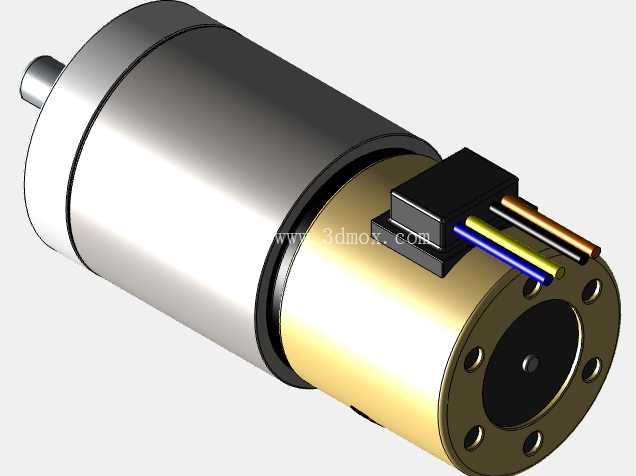

　　这款微型减速步进电机的设计，首先要匹配小型自动化设备的紧凑安装需求，在做3C电子装配工位的送料模组、小型检测设备的位移驱动、医疗分析仪器的微量进给机构选型时，这类集成减速箱的步进电机往往是优先选项，它不需要额外搭配减速传动组件，能直接把动力输出端对接负载，省去了齿轮组、同步带的额外安装空间，对设备内部布局的紧凑化设计帮助很大。从结构设计逻辑来看，电机本体和行星减速箱采用同轴集成布局，输出轴为单扁位D型切边结构，这种轴端设计不需要额外加工键槽，靠轴面和连接件的平面贴合就能传递扭矩，避免了小直径轴加工键槽带来的强度削弱问题，装配时只需要拧紧对接件的顶丝就能完成固定，对小空间内的快速装配十分友好。电机尾部引出四根不同颜色的驱动线，对应两相步进电机的两组绕组，接线时可以通过线色直接区分相序，减少调试阶段的接线错误概率，出线端做了根部加固处理，避免设备运行过程中反复弯折导致的线芯断裂，适配设备内部走线时的小半径弯折场景。减速箱部分采用金属外壳设计，和电机本体的金属机壳配合形成连续的散热路径，步进电机低速运行时的绕组发热可以通过金属壳体快速散出，不需要额外加装散热结构就能满足长时间连续运行的温升要求。

　　在安装边界设计上，电机主体为圆柱形结构，减速箱端外径略小于电机本体外径，安装时可以采用前端法兰抱紧或者尾部支架固定两种方式，输出轴的伸出长度做了严格控制，避免轴伸过长导致的径向跳动超差，在搭配小型滑台使用时，不需要额外加支撑轴承就能保证运行的同轴度。从功能特性来看，集成的减速结构能把步进电机的固有步距角做细分减速，输出端的分辨率会随减速比提升，同时输出扭矩被成比例放大，能直接驱动小负载做精准的位置控制，不需要额外做扭矩放大设计，在做小型旋转工作台、点胶机Z轴升降、自动螺丝机的批头驱动这类需要低速大扭矩、精准定位的场景时，这款电机的参数匹配度很高。

　　设计过程中要注意减速箱和电机本体的同轴度公差，两级行星齿轮的啮合间隙要控制在合理范围，既不能因为间隙过大导致回程超差，也不能因为间隙过小导致运行阻力变大、发热严重，输出轴的径向跳动要控制在0.02mm以内，保证搭配精密负载时的运行精度。电机外壳的表面做了氧化处理，在常规工业环境下有不错的防锈能力，不需要额外做表面防护就能适应车间内的常规温湿度环境，尾部的出线方向可以根据安装需求做小角度调整，方便不同设备的走线布局，避免和周边结构件产生干涉。

　　在做三维建模时，要把电机本体的外径、长度，减速箱的外径、长度，输出轴的直径、切边尺寸、伸出长度，安装孔位的位置、孔径这些关键尺寸做精准还原，方便结构设计人员直接把模型导入装配体做干涉检查，不需要反复核对二维样本参数，能大幅缩短设备设计阶段的选型和布局时间。这类微型减速步进电机的应用场景还覆盖了小型智能装备的执行端，比如自动售货机的货道驱动、智能门锁的锁舌驱动、小型摄影器材的云台转动，这些场景都对驱动部件的体积、扭矩、定位精度有综合要求，这款集成式的设计刚好能平衡这几个维度的需求，不需要设计人员再单独匹配电机和减速箱，减少了传动链的装配误差，也提升了驱动单元的整体可靠性。建模时还要注意还原电机外壳上的标识位置、接线端的出线长度这些细节，在做设备整体渲染和方案展示时，这些细节能提升方案的真实感，也方便装配人员在实际组装时快速识别部件型号和接线位置。
