滚花纹理防滑调节旋钮结构设计

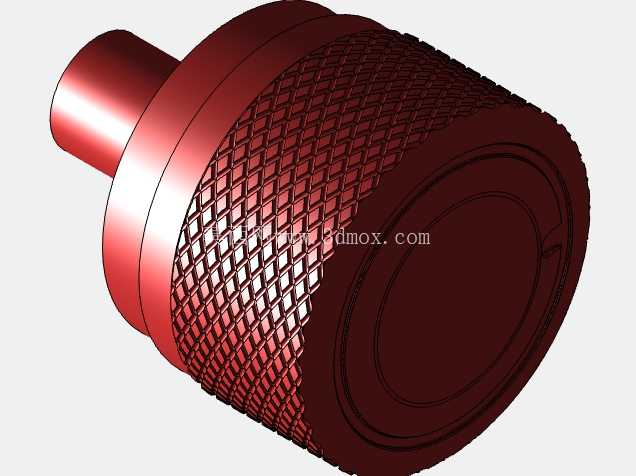

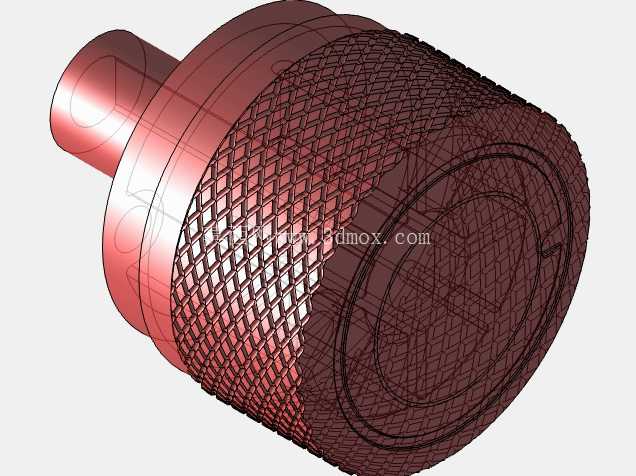

　　这款滚花调节旋钮是工业设备操作端常用的手动调节部件，日常在流体控制管路、小型实验台架、检测仪器面板、工装夹具的调节工位上都能见到这类结构的身影，主要承担手动微调、档位切换、锁紧定位的操作功能，操作人员直接用手指拧动即可完成调节动作，不需要额外借助扳手、螺丝刀等辅助工具，操作门槛低，调节效率高，适合需要频繁手动调整参数的工位使用。从结构设计逻辑来看，这款旋钮采用了三段式复合结构，前端伸出的圆柱轴段是核心的连接传动部分，设计时需要和被调节部件的安装孔做公差配合，通常选用H7/h6的间隙配合精度，保证转动顺畅无卡滞，同时轴段端面可以根据实际安装需求加工扁位、内六角孔或者螺纹孔，用来传递扭矩或者做轴向固定，避免旋钮转动时和连接轴出现打滑空转的问题。中间的握持段是操作人员直接接触的部分，外表面做了全周网纹滚花处理，滚花的齿距和齿深经过反复验证，既不会因为齿纹过锐划伤操作人员手指，又能在手上沾有少量切削液、润滑油的情况下提供足够的摩擦力，即便是戴薄款丁腈手套操作也不会出现打滑的情况；握持段的直径设计充分考虑了人手操作的施力习惯，直径控制在单指与拇指捏合施力的舒适区间，不需要过大的握力就能输出足够的调节扭矩，适合小行程、高精度的微调场景。

　　尾部的端盖部分做了内嵌式设计，外圈用环形凸缘做结构加强，端盖平面可以预留标识粘贴或者激光打标的位置，用来标注调节方向、档位刻度、锁紧标识等操作提示信息，端盖和主体的连接采用过盈压装的工艺，装配后无明显拼接缝隙，能有效阻挡车间环境中的粉尘、切削液飞溅进入旋钮内部，避免内部连接轴出现锈蚀、卡滞的问题。在安装边界的设计考量上，这款旋钮的轴向总长度做了严格控制，安装后突出设备面板的尺寸不会干涉周边其他操作部件的使用，相邻两个同规格旋钮的中心距只要满足最小手指操作空间即可，不会占用过多的面板安装位置，适合在排布紧凑的仪器面板、多联阀组上密集安装使用。

　　结构选材方面，主体部分可以根据使用场景的不同选用不同材质，常规工业场景下选用增强尼龙注塑成型就能满足强度要求，重量轻、成本低，耐普通酸碱腐蚀；如果是在高温、高负载的工况下使用，可以换成铝合金车削加工的版本，表面做阳极氧化处理提升耐磨性能，滚花部分的纹理直接在车削工序中一次加工成型，不需要额外做表面防滑处理，生产效率高，批次一致性好。从实际使用的反馈来看，这类旋钮的失效形式大多集中在连接轴和握持段的结合位置，所以在三维建模阶段特意在轴段和握持段的衔接处做了圆角过渡处理，避免应力集中，同时适当增加了衔接位置的壁厚，保证在施加最大操作扭矩的时候不会出现轴根断裂的问题；滚花段的两端也做了小角度倒角，去除加工毛刺的同时，也能避免操作人员快速拧动旋钮时被锐边划伤。

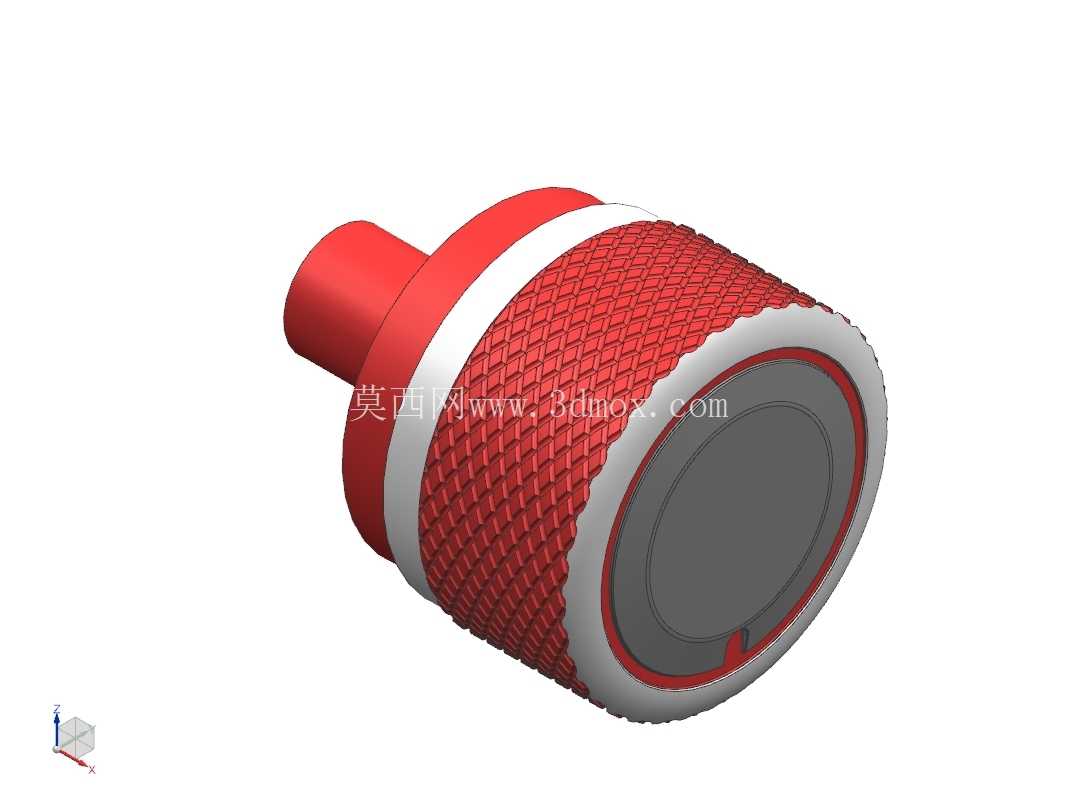

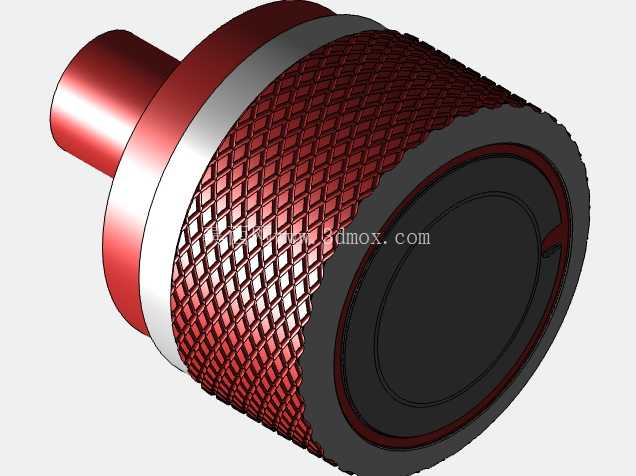

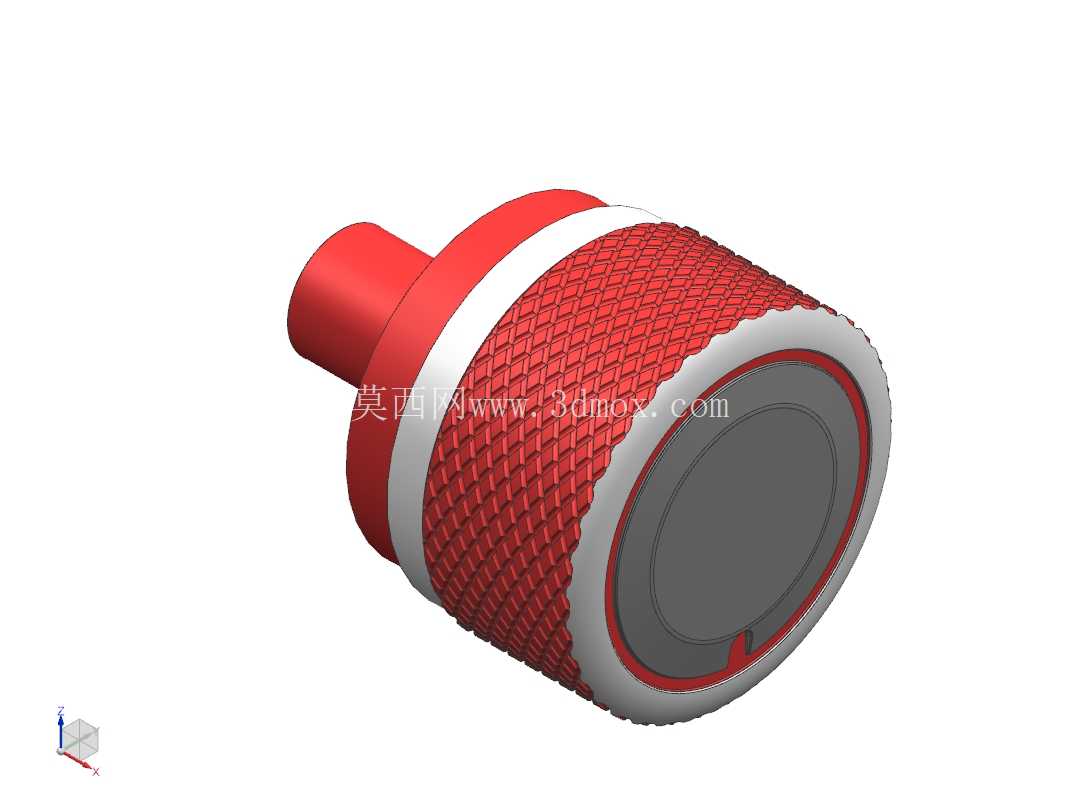

　　另外，旋钮上的白色环形装饰条除了视觉区分的作用之外，也可以作为档位指示的基准环，配合面板上的刻度线就能直观判断当前的调节位置，不需要额外加装指示标记，简化了面板的加工工序。在装配逻辑上，这款旋钮不需要额外的紧固件，直接将前端轴段压入被调节部件的连接孔即可完成安装，拆卸时用平口螺丝刀轻轻撬动端盖和面板之间的缝隙就能拔出，后期维护更换非常方便，适合设备售后维护时快速替换损坏的操作部件。建模过程中对滚花纹理做了参数化处理，可以根据不同的握持力需求调整滚花的齿距、齿深参数，不需要重新绘制整体结构，只需要修改对应参数就能快速衍生出不同规格的衍生型号，适配不同扭矩需求的调节工位，大幅缩短了同系列产品的设计开发周期。
