双缸框架式液压压力加工设备结构设计

在金属冲压、压装、型材校直、非金属板材模压成型的生产场景中，这类双缸框架式压力设备是车间里承担中载荷压制作业的核心工装，区别于单缸单点施压的小型压机，双缸布局的设计从根源上解决了长幅工件压制时压力分布不均的问题，尤其适配长度方向尺寸较大的条状、板状工件加工需求，比如五金件的压铆、长型材的校直、复合板材的热压贴合、压铸工序后的料柄冲切都能适配。

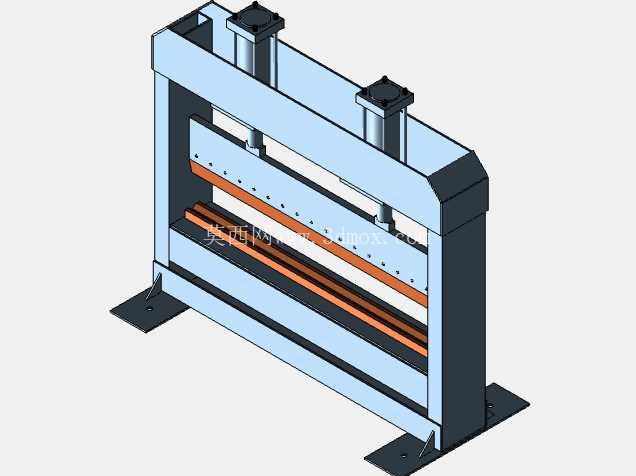

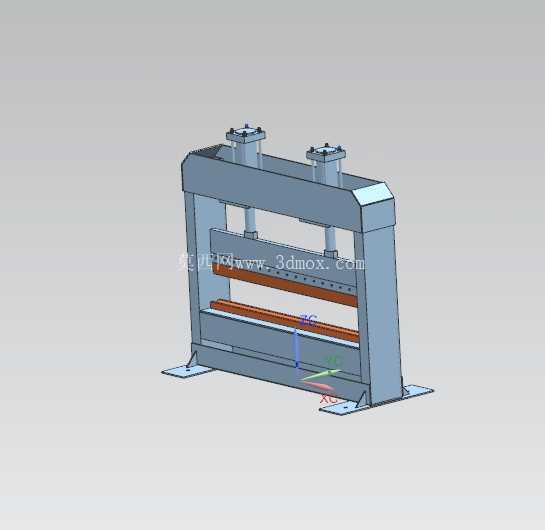

从整体结构来看，该设备采用整体式焊接框架机身，两侧的立式支撑臂与上下横梁采用满焊连接后做去应力退火处理，避免长期承压后出现机架变形，底部延伸出的安装底板预留了地脚螺栓孔，可直接固定在车间混凝土地基或者钢制工作平台上，安装时需要保证底板平面度公差在0.2mm/m以内，防止机架受力偏载导致立柱拉伤。两个液压缸竖直对称布置在上横梁位置，缸体通过法兰与上横梁刚性连接，活塞杆端部共同连接活动压梁，压梁与两侧立柱之间配置了自润滑铜套导向，保证压合过程中压梁全程保持水平下行，不会出现偏斜卡滞的问题，导向套的配合间隙控制在0.05-0.1mm之间，既保证运动顺畅，又能减少压合过程中的横向窜动。

设计过程中，首先根据目标加工工件的最大压制力需求，核算两个液压缸的缸径参数，保证总输出压力满足峰值载荷的1.5倍安全系数，同时两个油缸的进油回路做同步阀控制，确保双缸下行速度差控制在2mm/s以内，避免压梁倾斜导致工件压废或者设备损坏。压梁下方的工作台上预留了T型槽，可根据不同的加工需求安装定制化的模具，不管是冲切模具、压装夹具还是校直支撑块都能快速装夹固定，工作台面的平面度经过精铣加工，保证模具安装基准的精度。

从安装边界来看，这类设备的整体宽度适配常见的车间通道尺寸，高度方向预留了足够的开模行程，最大开口高度可以满足常规高度模具的安装与工件取放需求，设备后侧预留了液压管路与电气线路的走线空间，不需要额外占用过多的侧向安装位置，适合在中小型加工车间的生产线旁做工位级布置，不需要单独做大型设备的基础施工，只要地基承载力满足设备总重的3倍以上即可安装使用。

实际生产使用中，该设备的压合行程可以通过接近开关做位置调节，针对不同厚度的工件可以快速设定下压终点位置，不需要反复调整机械限位，双缸的施压模式相比单缸设备，在压制长条形工件时，压力可以均匀覆盖整个工件长度方向，不会出现两端压力不足中间压力过载的问题，比如在做长尺寸铝型材的校直作业时，压梁全幅面均匀施压，一次行程即可完成整段型材的校直，不需要分段移动工件反复压制，大幅提升加工效率。

结构细节上，机架的立柱内侧做了淬火处理，表面硬度达到HRC45以上，提升导向面的耐磨性能，延长设备的使用寿命，活动压梁与活塞杆的连接采用球铰结构，即使出现微小的偏载也能自动调整角度，避免活塞杆承受径向力导致密封件过早损坏。液压系统的控制阀组集成安装在上横梁的顶部位置，方便后期维护检修，油路采用硬管连接减少管路压降，保证压力输出的稳定性。

这类设备的应用场景覆盖了五金加工、汽配零件生产、复合材料加工、压铸后处理等多个领域，既可以作为独立工位做单工序压制作业，也可以集成到自动化生产线中，搭配机械手完成自动上下料的连续压制作业，结构设计上充分考虑了通用工装的适配性，不需要针对单一产品做大规模改造，只需要更换对应的模具即可完成不同类型工件的压加工作业，设备的刚性储备充足，长期满载荷运行也不会出现机架开焊、导向磨损过快的问题，是中小型加工场景里性价比极高的压力加工设备。
