手动台式冲压装配手压机结构设计

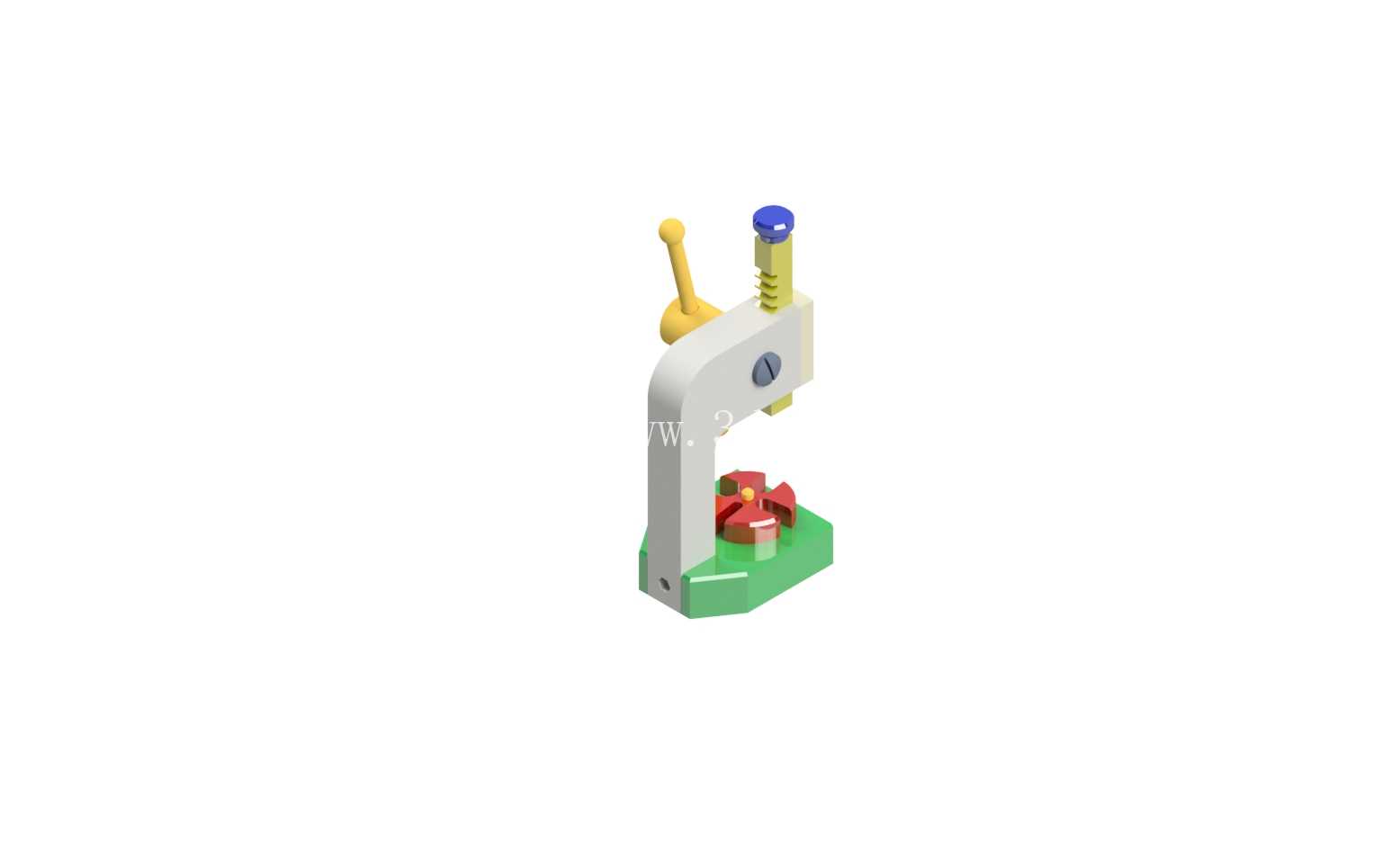

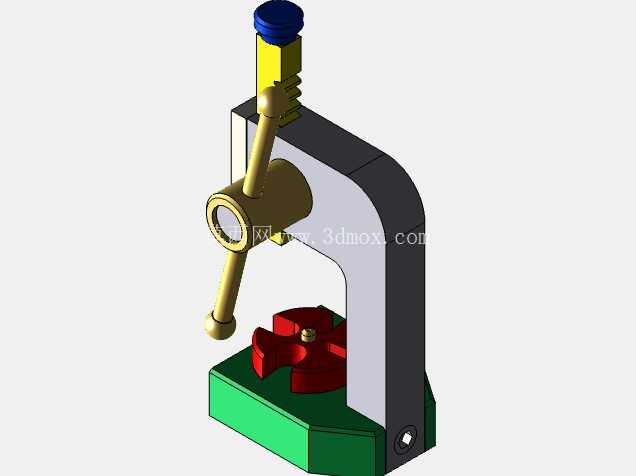

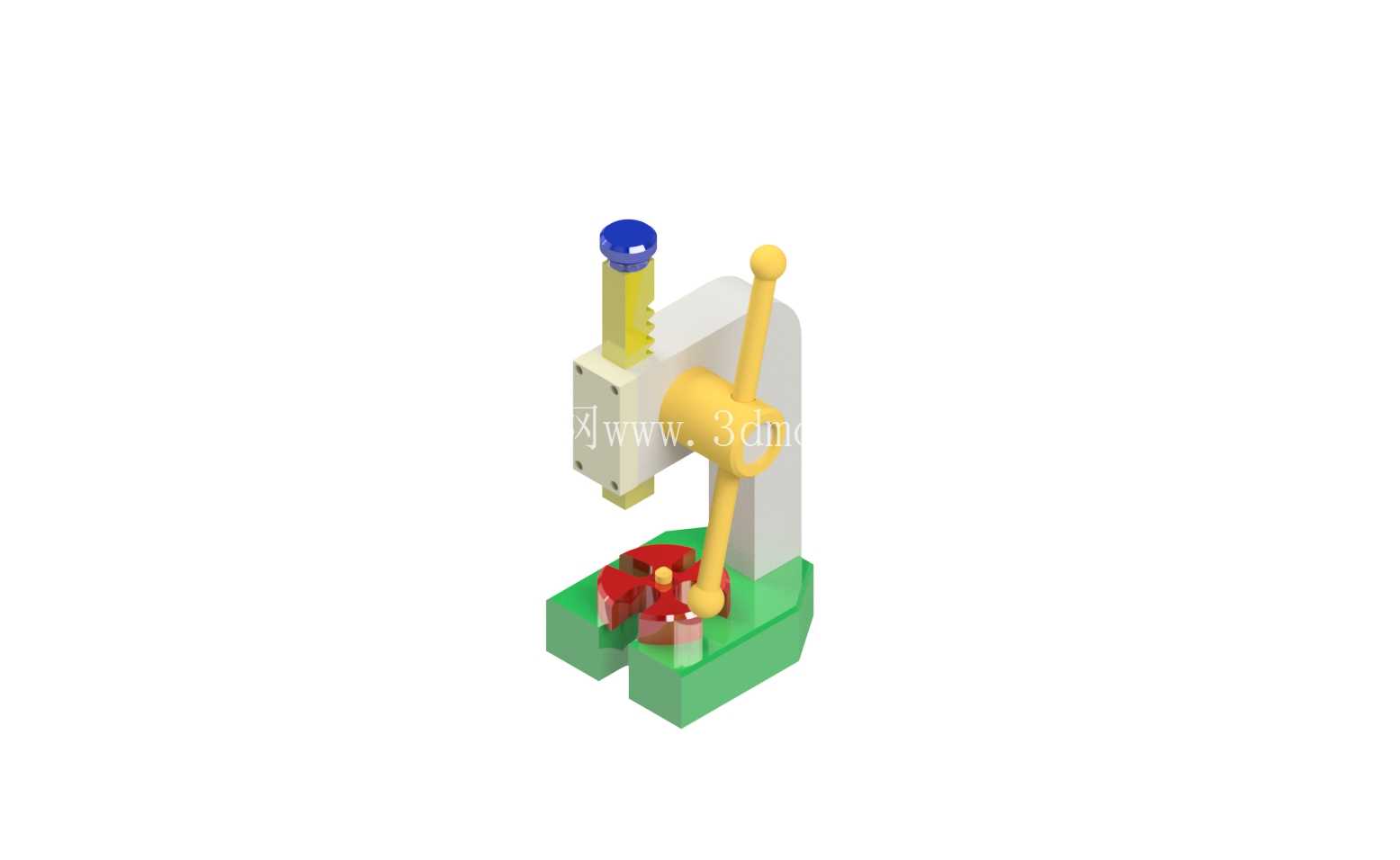

　　这款手动压合设备的结构设计，核心围绕小批量零部件压装、轻量冲压作业的实际生产场景展开，在五金加工、电子元器件装配、小型塑胶件铆接、小零件冲孔打标的工位上十分常见，不需要外接动力源，完全依靠人力操作就能完成作业，对没有气源、电源配套的零散加工场景适配性极强。从整体结构布局来看，设备采用立式C型开式机身设计，底部为整块实心铸造结构的安装基座，基座上预留了标准T型槽安装位，作业时可以通过T型螺栓快速固定定制工装夹具，适配不同规格工件的定位需求，基座的整体占地尺寸控制在300mm*200mm范围内，不需要大面积安装台面，普通钳工工作台就能完成放置固定，机身立柱部分采用矩形截面的一体式铸造结构，和基座之间通过止口定位加螺栓锁紧的方式连接，避免长期受力后出现连接松动、机身偏移的问题。

　　传动部分采用齿轮齿条配合杠杆手柄的结构，齿条和上部压头做刚性连接，手柄转轴位置设置了铜质滑动轴套，降低反复操作带来的磨损，压头的下行行程设置了可调限位结构，通过顶部的锁紧旋钮可以调整压头的最大下行距离，避免压合行程过大损伤工件，压头的工作端面做了标准的模柄安装孔，可以根据作业需求更换不同的压头、冲头或者铆接头，不需要对机身结构做改动就能适配不同的作业内容。操作手柄的长度经过力臂优化，普通人单手操作就能输出最大10kN的压合力，完全覆盖小尺寸零件压装、薄板材冲孔、小铆钉铆接的力值需求，手柄末端做了防滑滚花处理，操作时不容易打滑，设备的立柱上设置了齿条复位弹簧，压合作业完成后松开手柄，压头会自动回弹到初始位置，不需要手动抬升，减少重复操作的动作幅度。

　　在设计过程中特意对机身的受力变形做了校核，满负载作业时机身开口处的变形量控制在0.05mm以内，保证压合作业的位置精度，避免因为机身变形导致压合位置偏移、工件压废的问题，压头部分和机身之间设置了导向套结构，保证压头上下运动的直线度，导向套采用自润滑铜套材质，长期使用不需要频繁加注润滑油，维护成本极低。设备的安装边界也做了充分考虑，机身总高度控制在450mm以内，操作时手柄的最大回转半径为250mm，预留出足够的操作空间，不会和工作台周边的工具、物料产生干涉，基座底部预留了四个螺栓安装孔，可以直接固定在木质或者钢制工作台上，也可以加装减震脚垫直接放置在台面上使用，不需要做复杂的基础安装。这类手动压合设备在小型加工车间、维修工位、实验室打样场景的使用率很高，相比气动、电动压力设备，它没有动力配套要求，采购和使用成本低，操作没有学习门槛，新员工简单讲解就能上手作业，针对小批量、多品种的压装作业，只需要更换对应的工装和压头就能快速切换作业内容，不需要复杂的参数调试。在结构细节上，所有的运动部件都做了安全防护设计，齿轮齿条的啮合位置设置了防护盖板，避免操作时衣物、手指卷入传动结构，压头的工作区域没有多余的突出结构，取放工件时不会被结构剐蹭，机身的所有棱角都做了倒钝处理，避免操作时被锐边划伤。

　　从建模的细节来看，各个连接部件的配合公差都按照实际加工要求做了预留，轴承、轴套、紧固件都采用标准件选型，实际生产时不需要定制特殊规格的零件，普通机加工车间就能完成全部零件的加工和装配，装配完成后只需要调整压头的行程限位，确认运动顺畅就能投入使用，不需要复杂的调试工序。针对不同的作业场景，这款结构还可以做拓展改造，比如在基座上加装定位挡块实现工件的快速定位，或者在压头位置加装力值显示部件，直观查看压合作业的实际压力，满足对压合力有明确要求的作业场景，也可以在机身侧面加装安全光栅，进一步提升操作的安全性，适配更高要求的作业规范。
