家用手持紫色电吹风外观结构设计

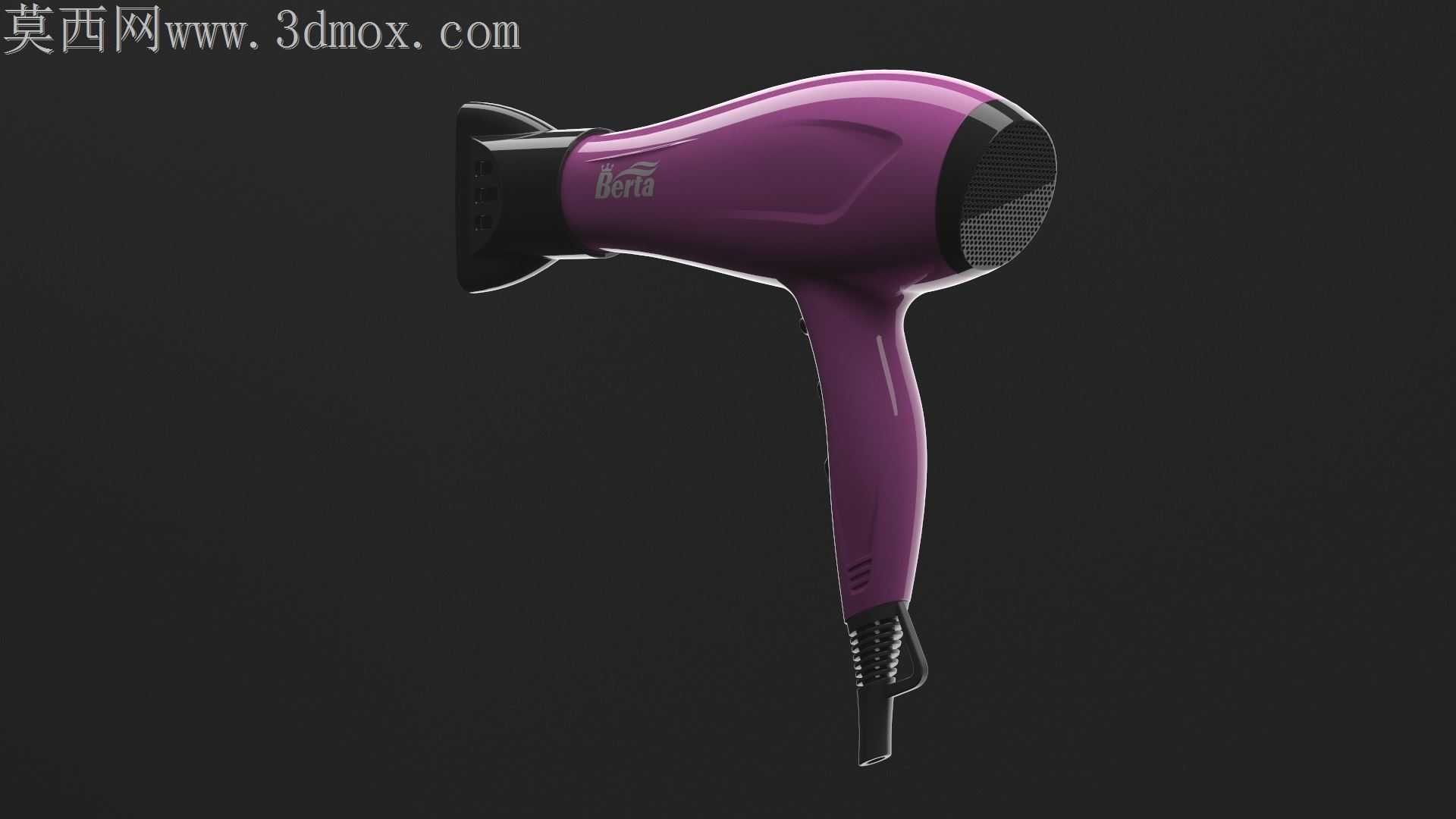

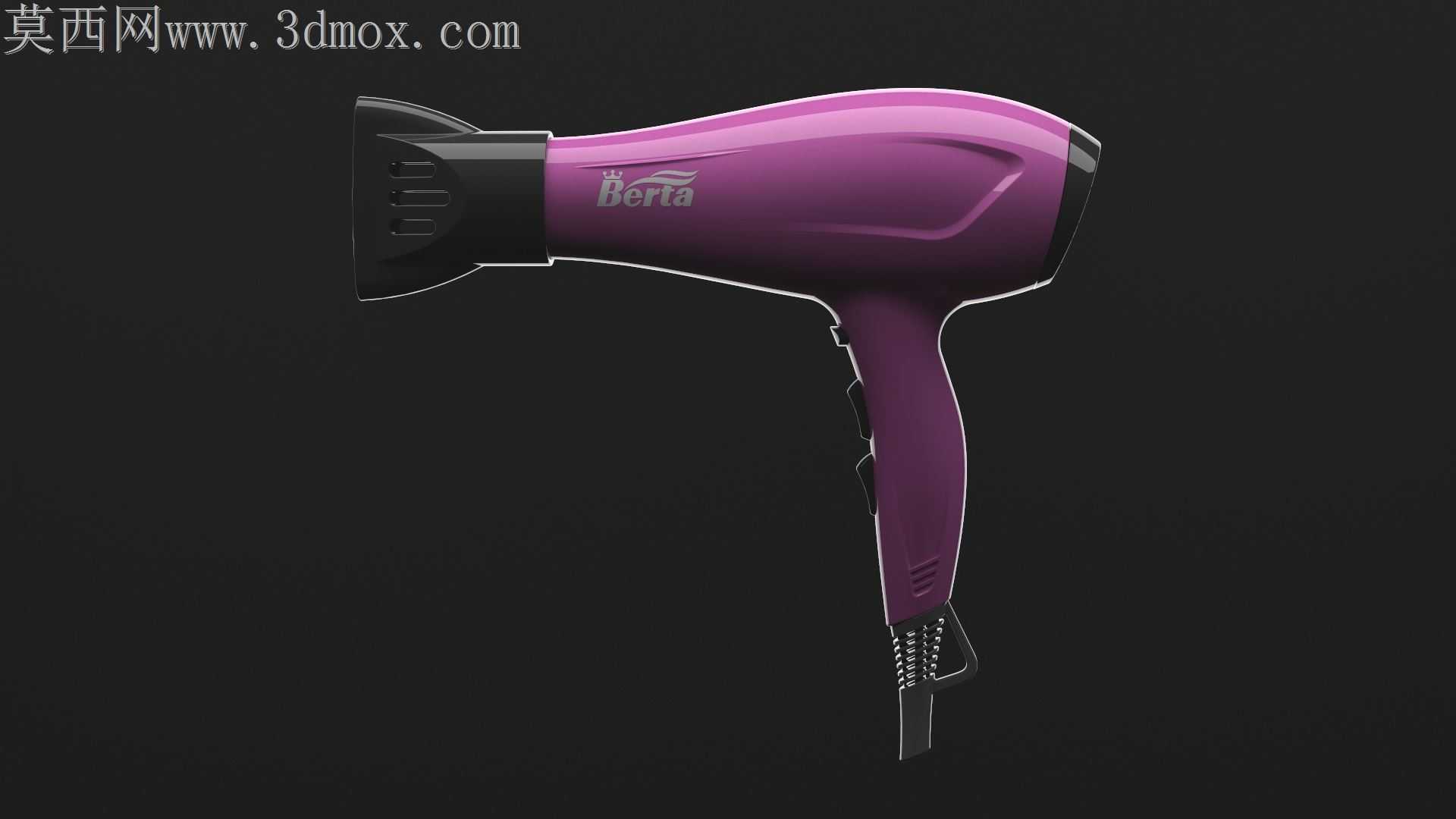

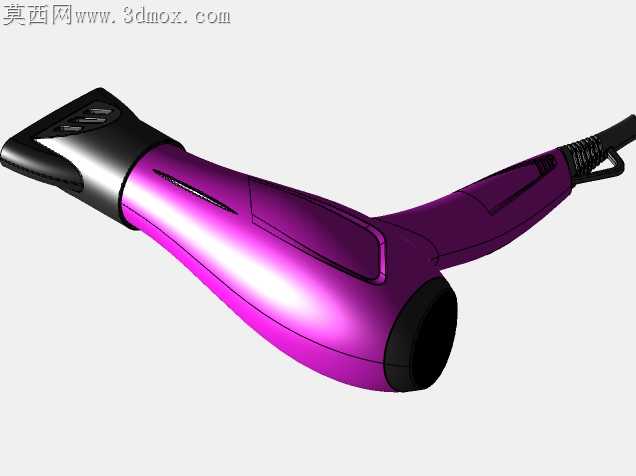

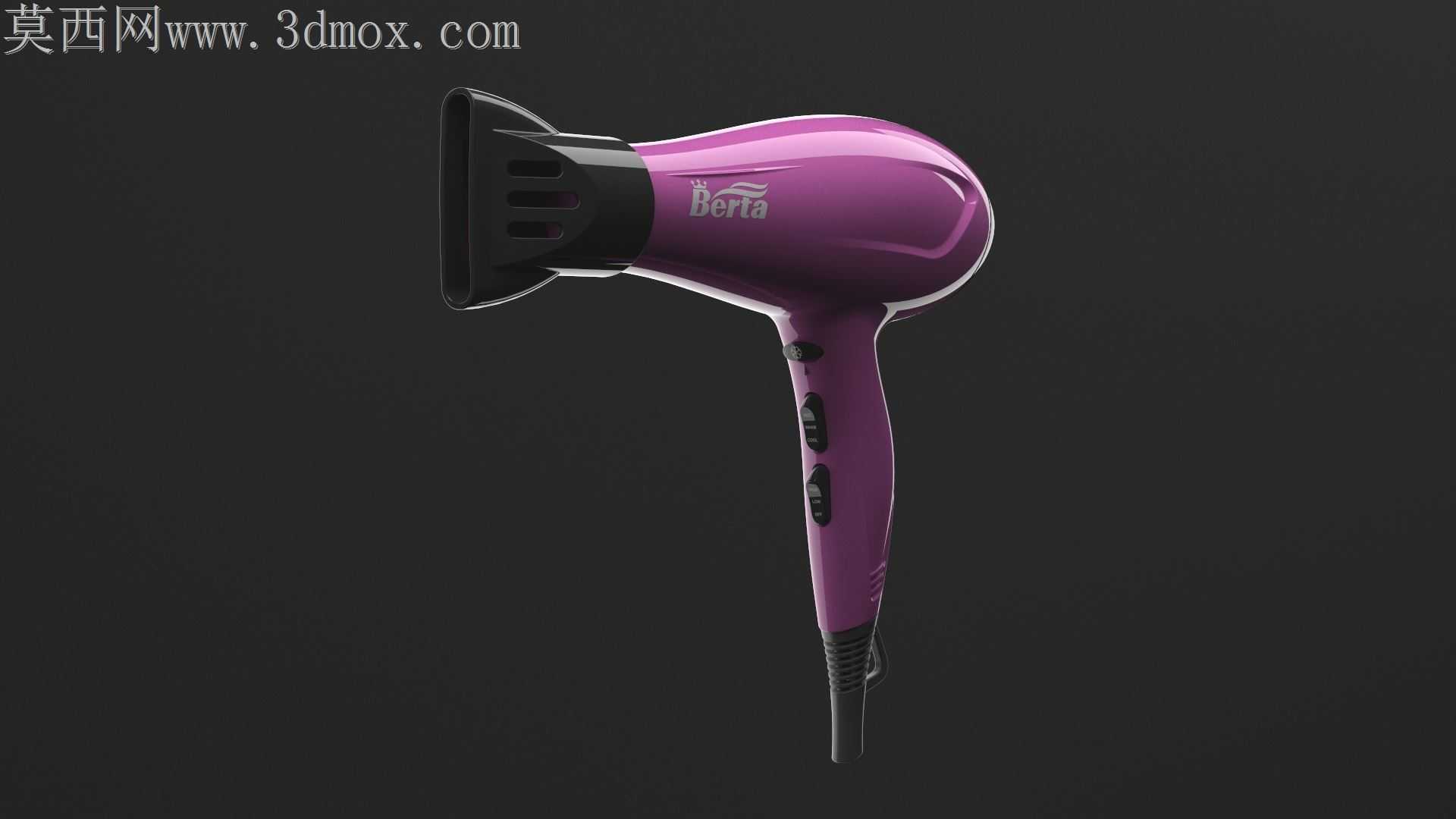

手持类小家电的曲面过渡一直是注塑加工环节的高频痛点，常规电吹风建模时习惯将风筒与手柄拆为两个独立曲面拼接，拼接处的棱边不仅会在注塑脱模时产生粘模风险，长期握持使用时棱边位置还会硌压手掌虎口，用户握持舒适度大打折扣。这款紫色电吹风的曲面处理完全跳开了拼接式建模的惯性思路，风筒主体的弧面从进风端一直顺滑延伸至手柄衔接处，没有生硬的分割棱线，曲面曲率连续保持在G2级别，注塑开模时可以减少分型面的打磨工作量，脱模时塑料件不会因为曲面突变产生应力发白的问题。风筒尾部的进风格栅做了内凹式的斜向排布，格栅条的厚度控制在1.2mm，既保证进风面积满足风机的风量需求，又能避免长发用户使用时发丝被卷入机身内部，格栅边缘做了0.3mm的圆角过渡，注塑成型时不会出现飞边毛刺，省去后续人工修边的工序。手柄处的按键布局贴合手掌自然握持时的拇指落点，按键周边的曲面做了微下沉的弧度处理，按键与机身外壳的间隙控制在0.15mm，既不会因为间隙过大进灰进水，也不会因为间隙过小出现按键卡滞的问题。风筒前端的集风嘴采用卡扣式连接结构，卡扣的凸起位置做了导向斜角，用户拆装集风嘴时不需要刻意对准位置，顺着斜角就能卡入到位，卡扣的配合公差控制在合理区间，反复拆装也不会出现松动脱落的情况。机身表面的紫色漆面做了半哑光的质感调试，曲面光影过渡柔和，不会因为高光反射暴露曲面的微小瑕疵，手柄握持区域做了细微的磨砂纹理处理，即使手心出汗也不会出现打滑脱手的情况。电源线出线位置做了防弯折的橡胶护套，护套与手柄衔接处的曲面自然过渡，没有突兀的台阶，使用时电源线弯折不会在衔接处产生应力集中，能大幅延长电源线的使用寿命。整个模型的曲面拆分完全匹配注塑模具的抽芯方向，没有倒扣结构需要额外做滑块抽芯，能有效降低模具的加工成本，批量生产时的良品率也能得到保障。
