布什马斯特M242大毒蛇机关炮外观结构三维设计

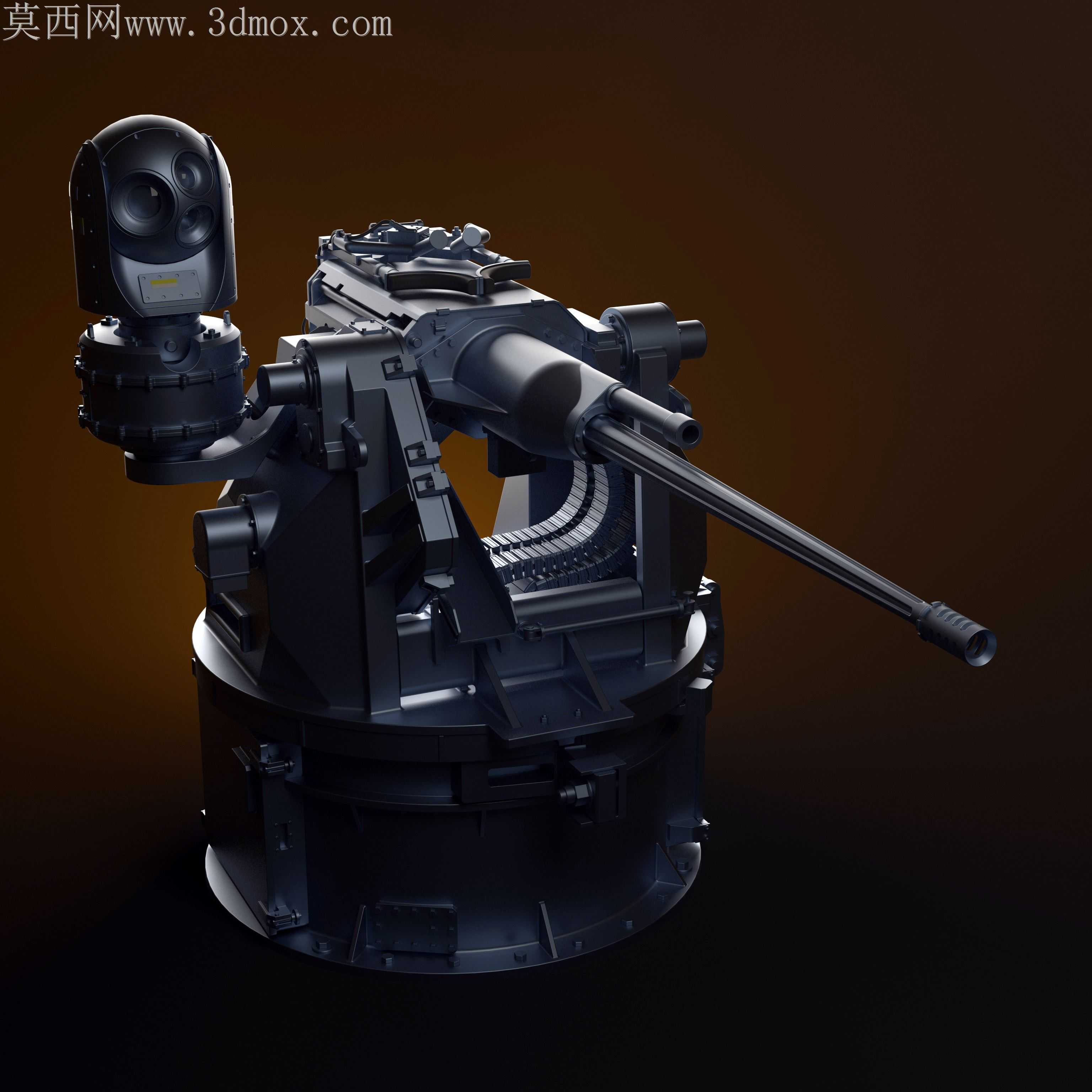

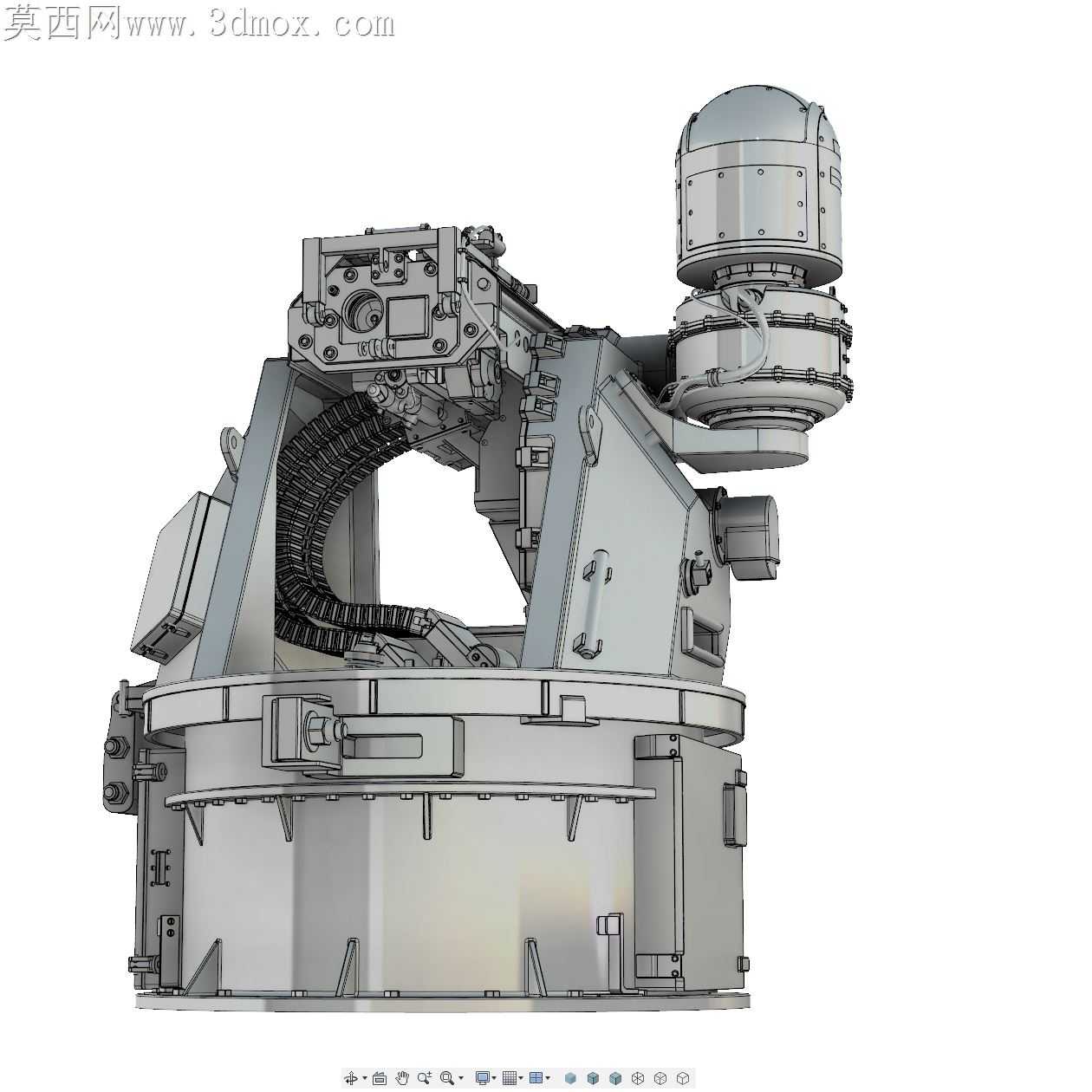

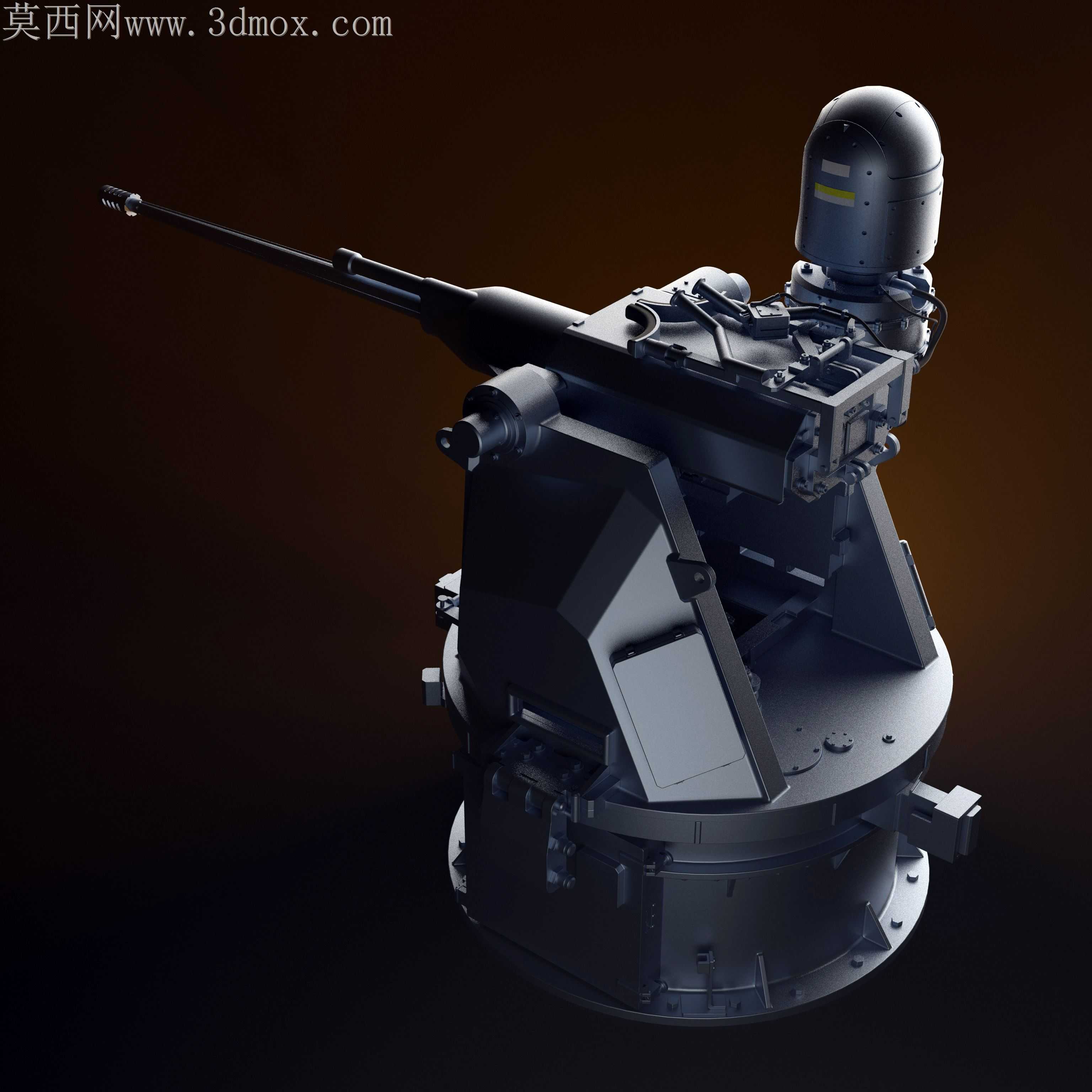

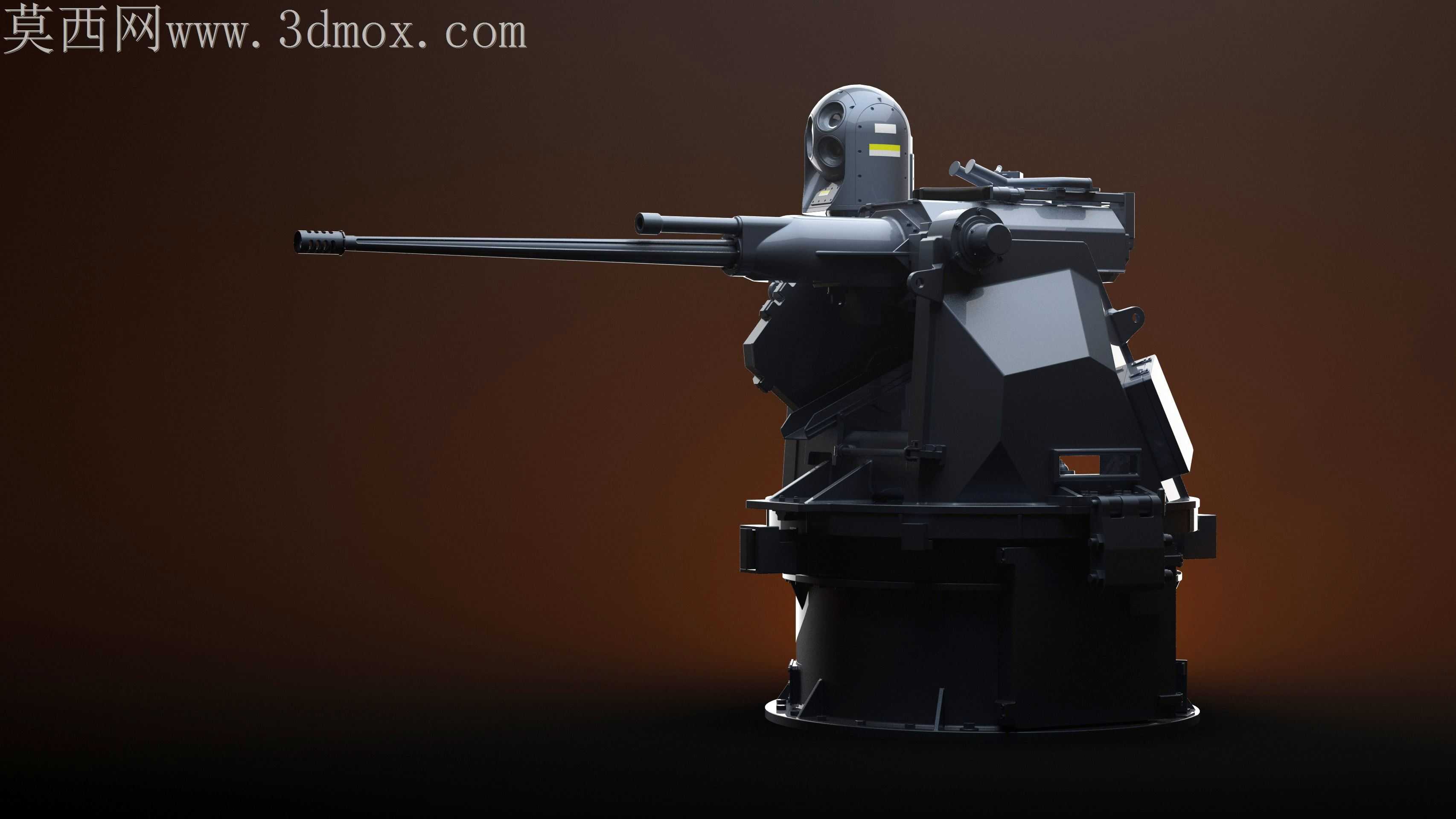

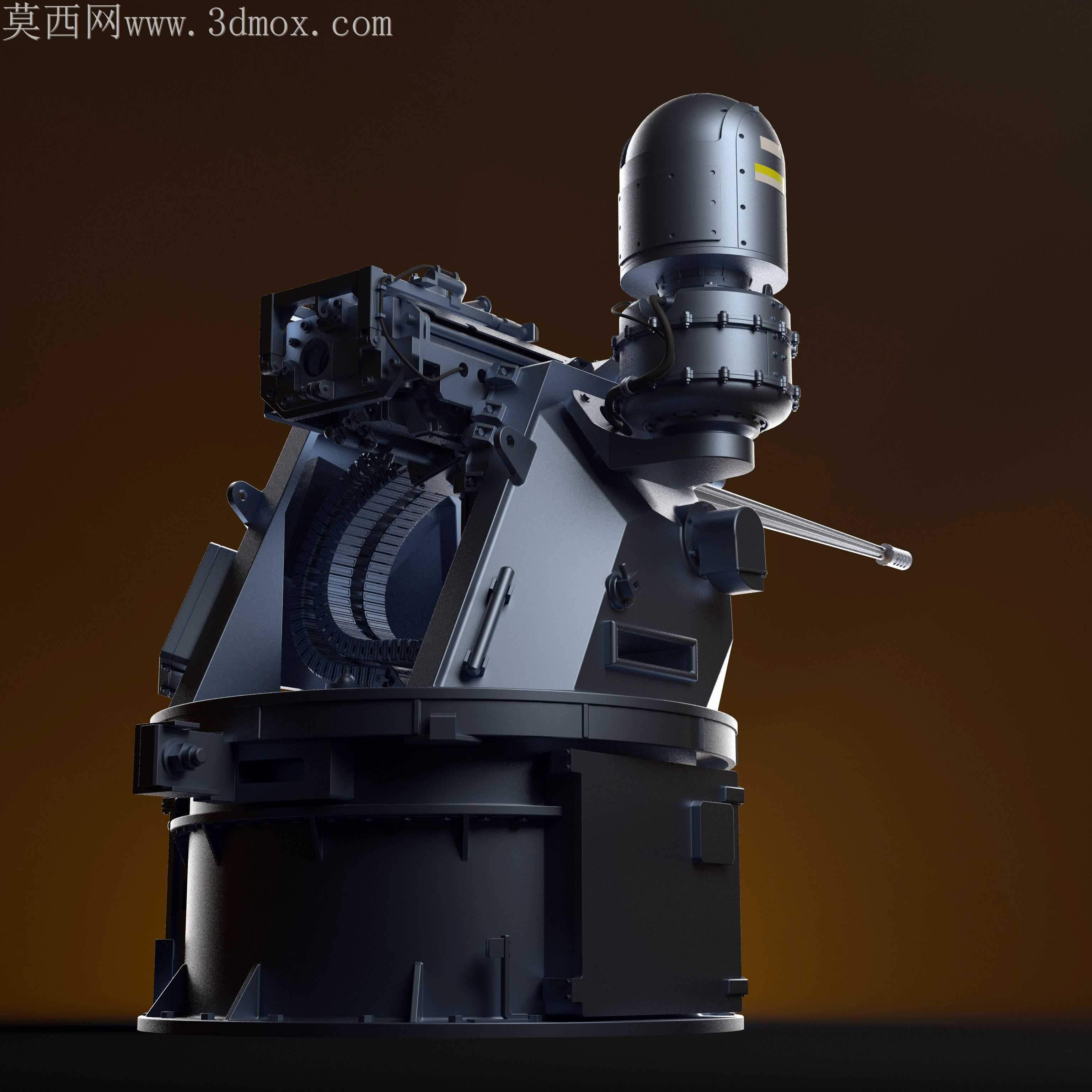

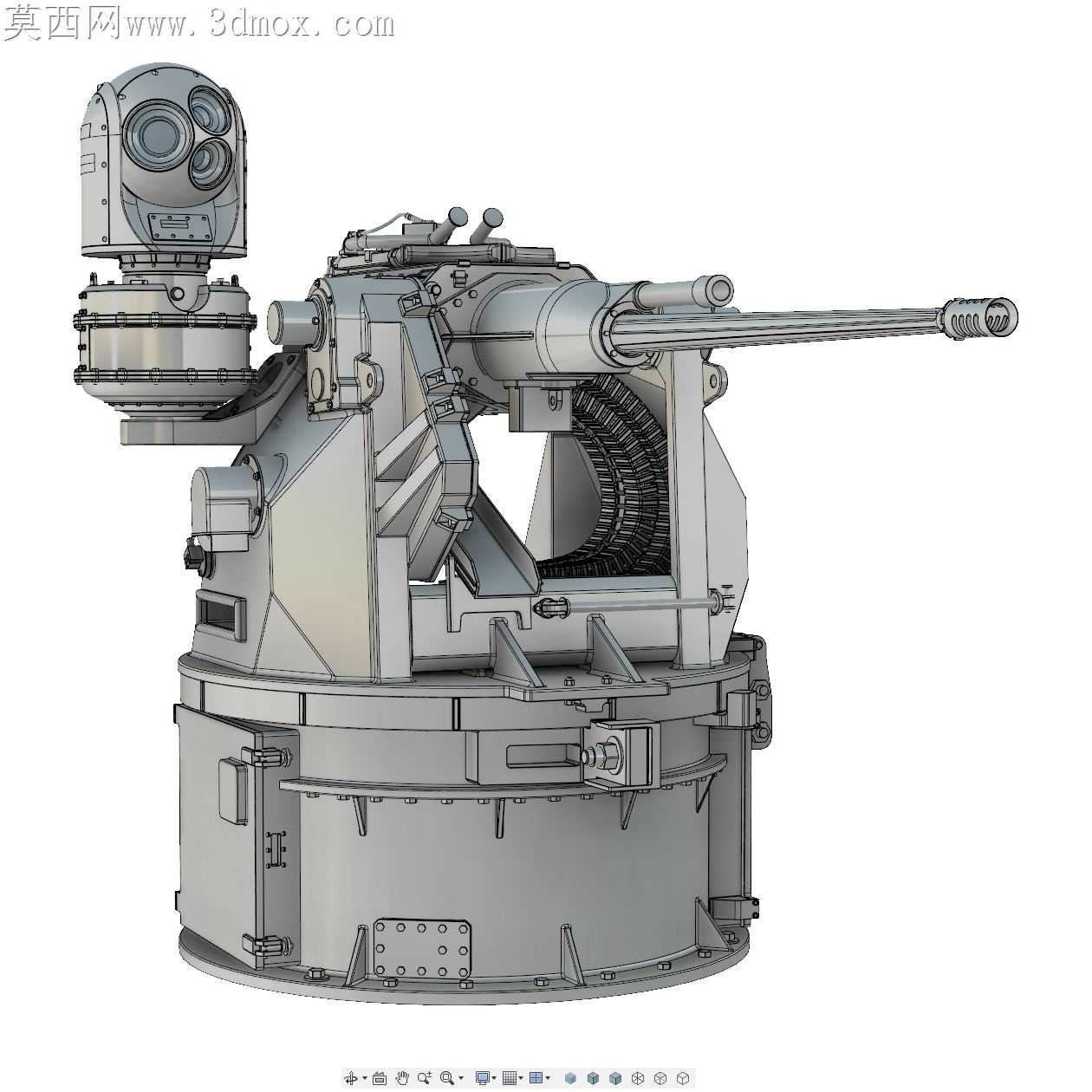

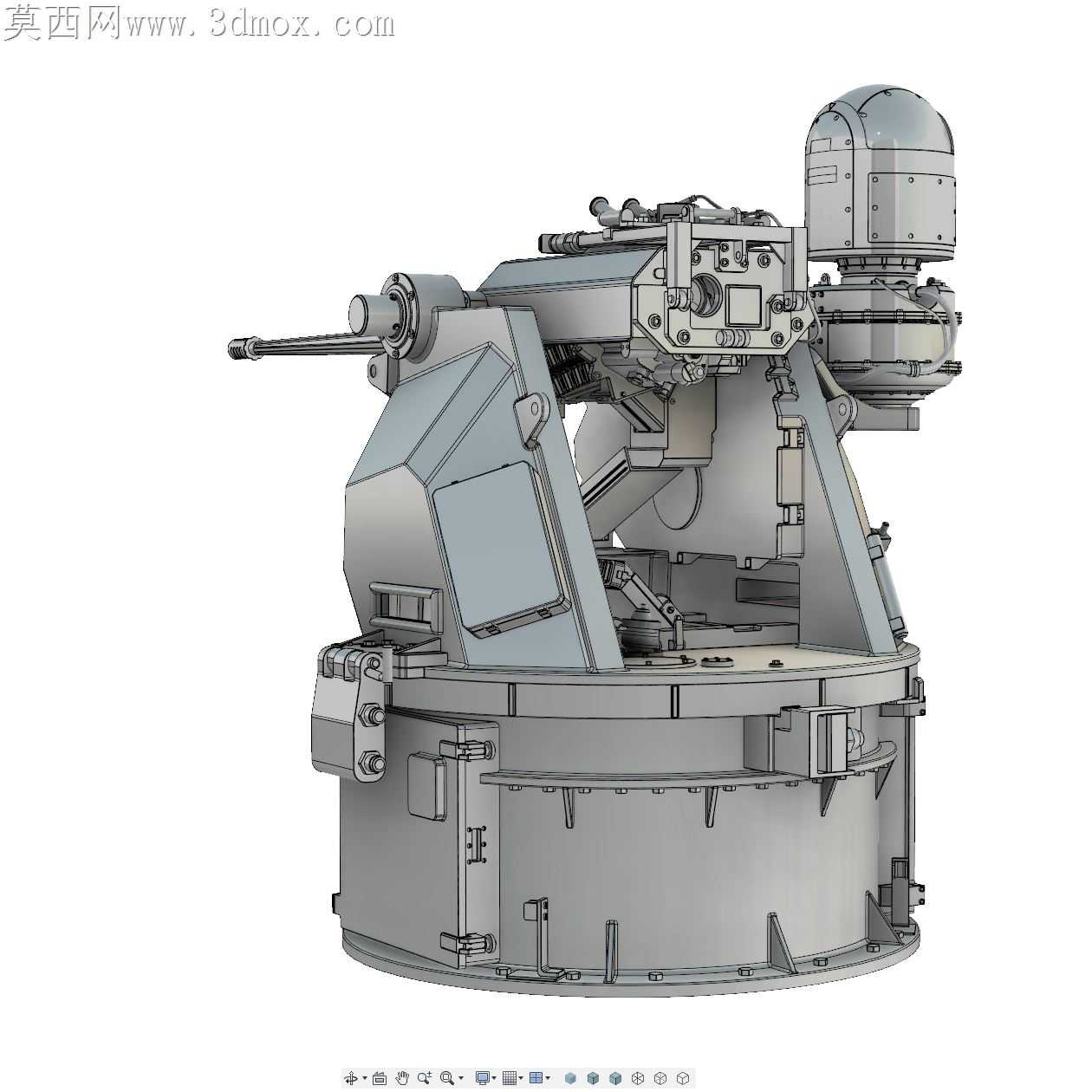

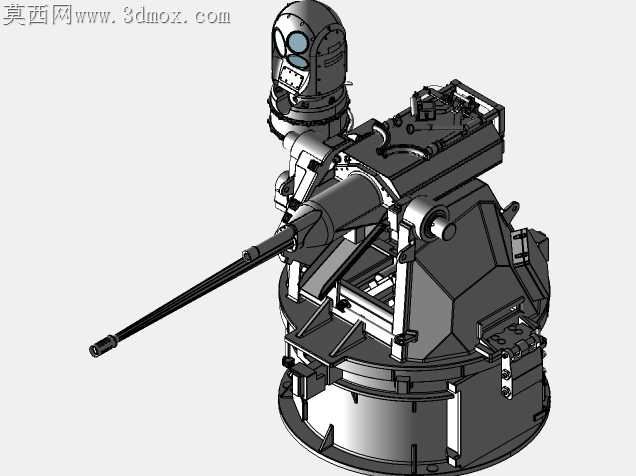

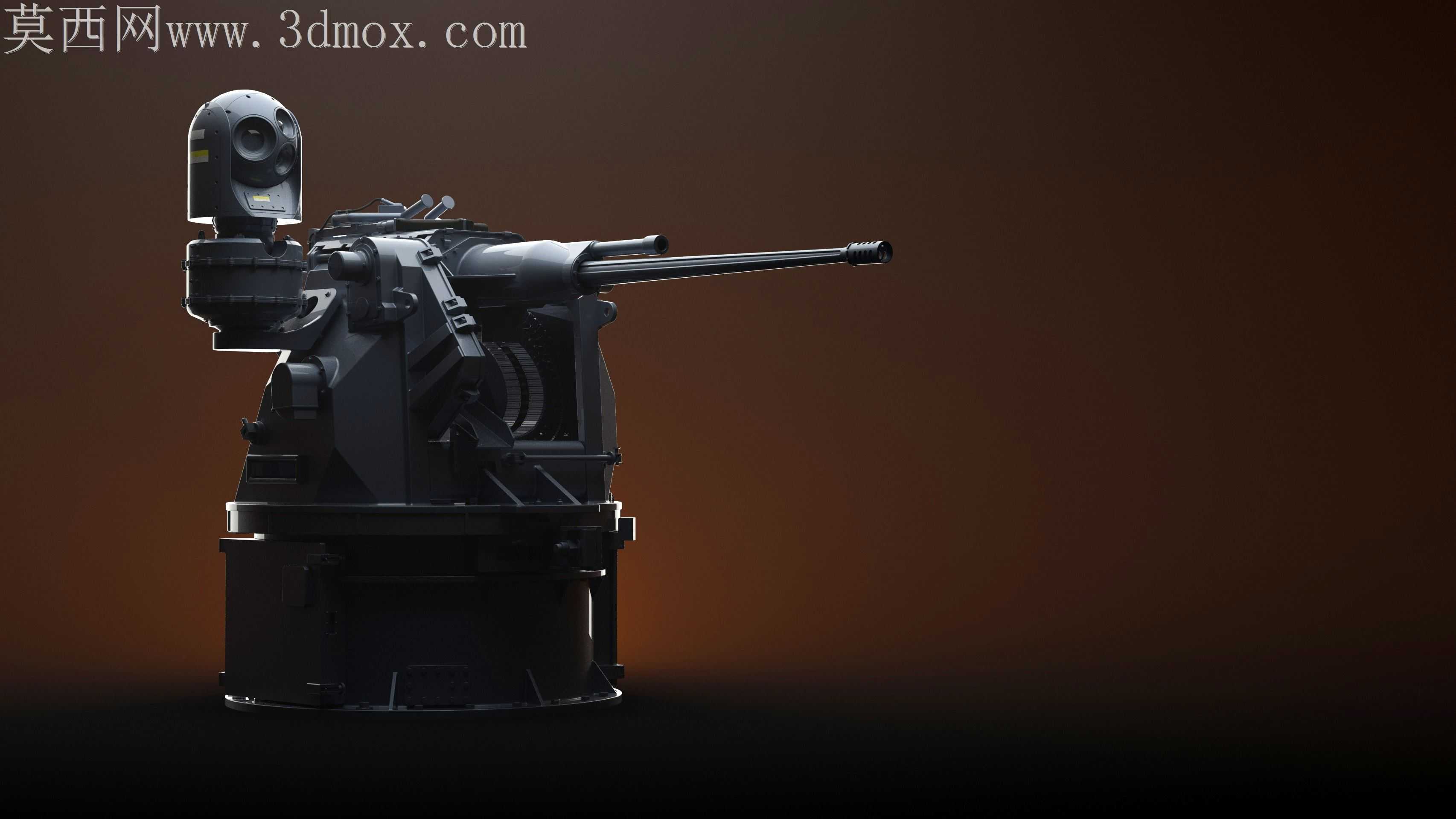

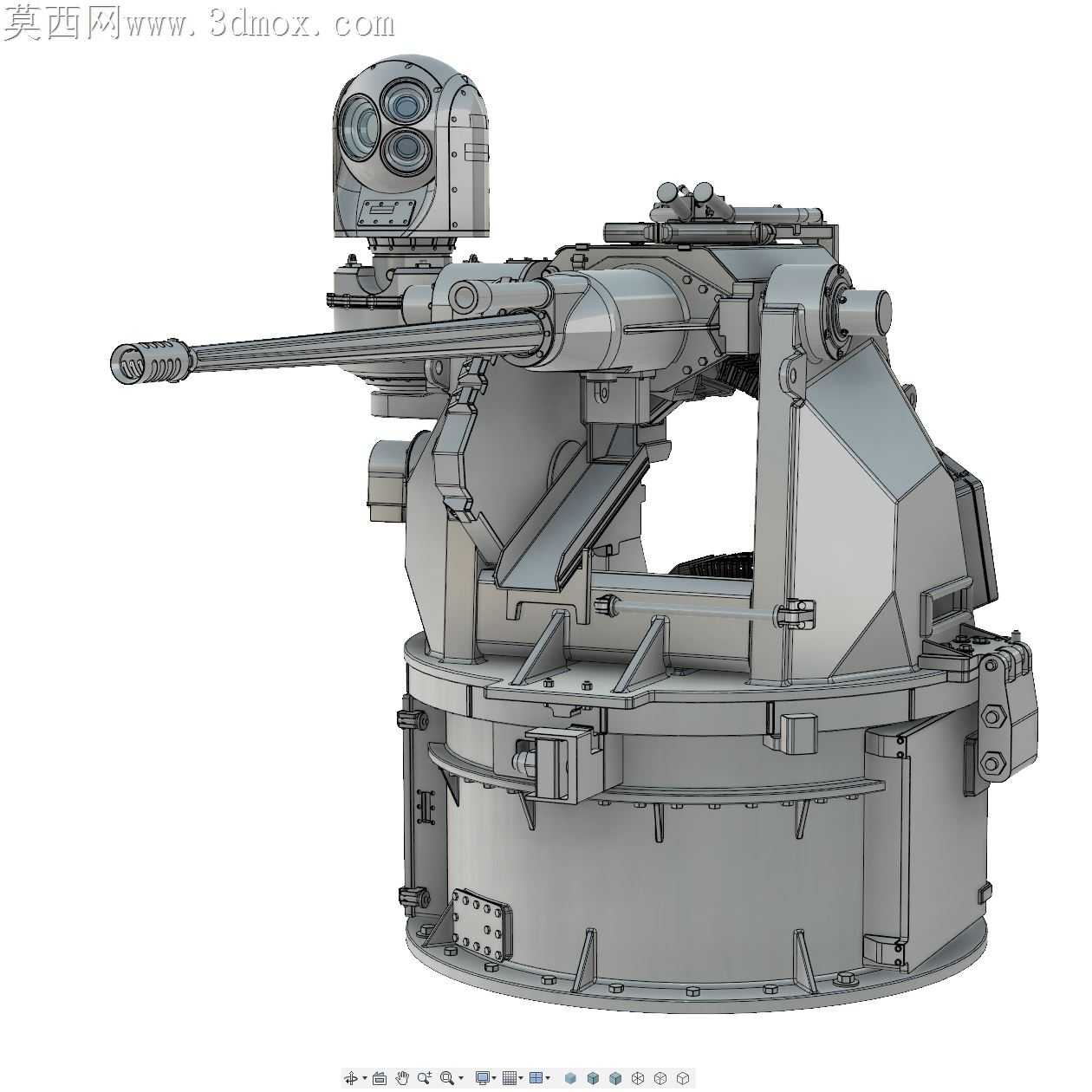

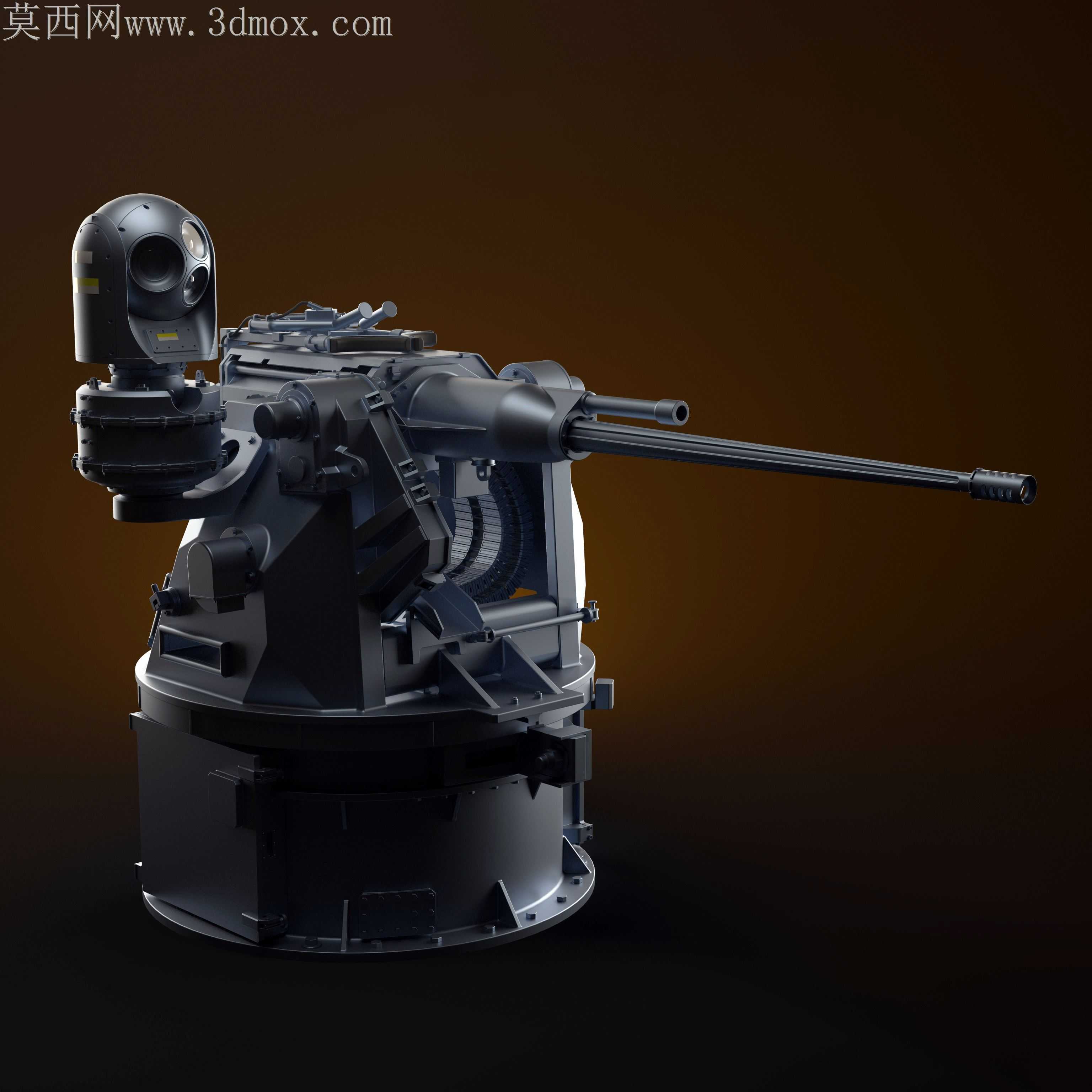

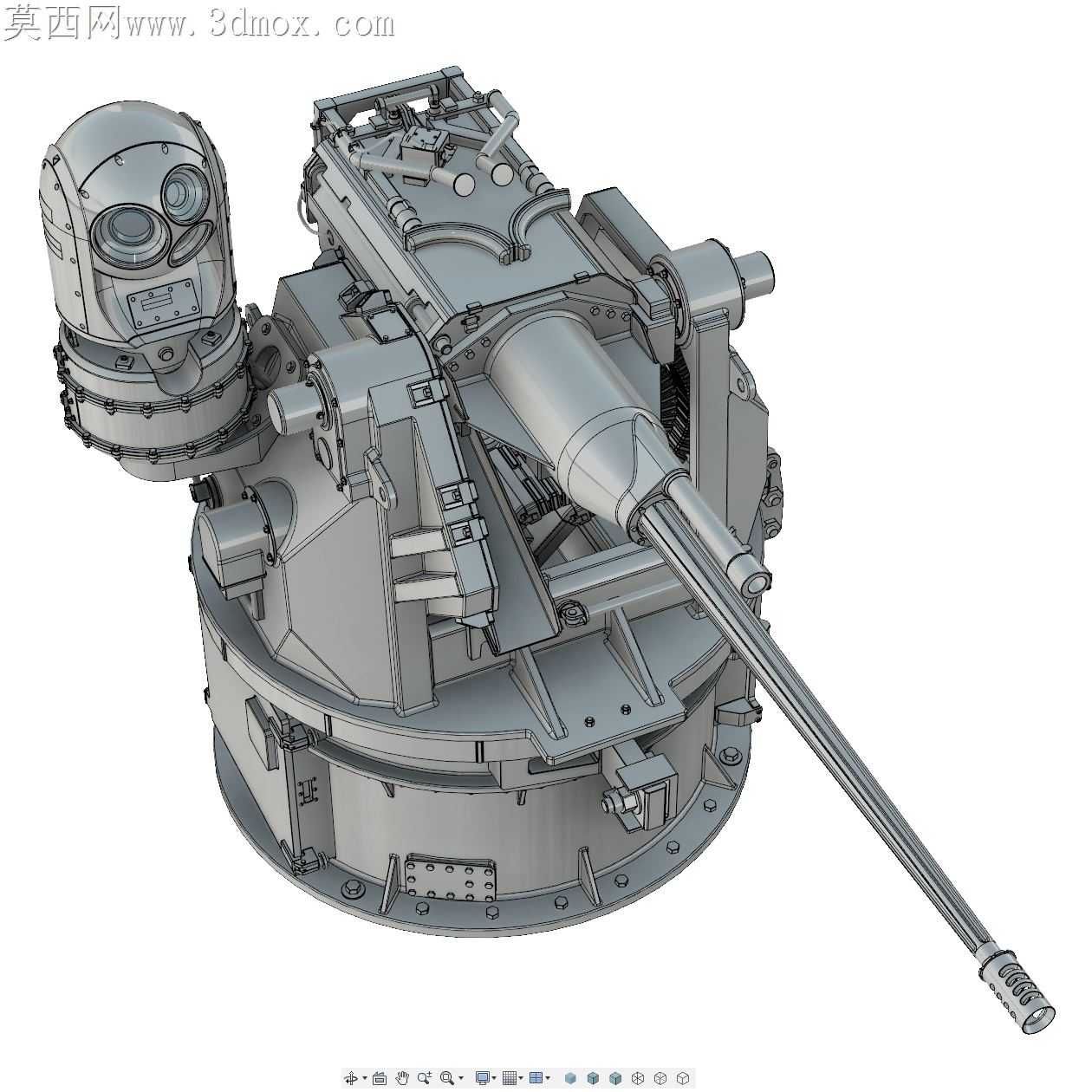

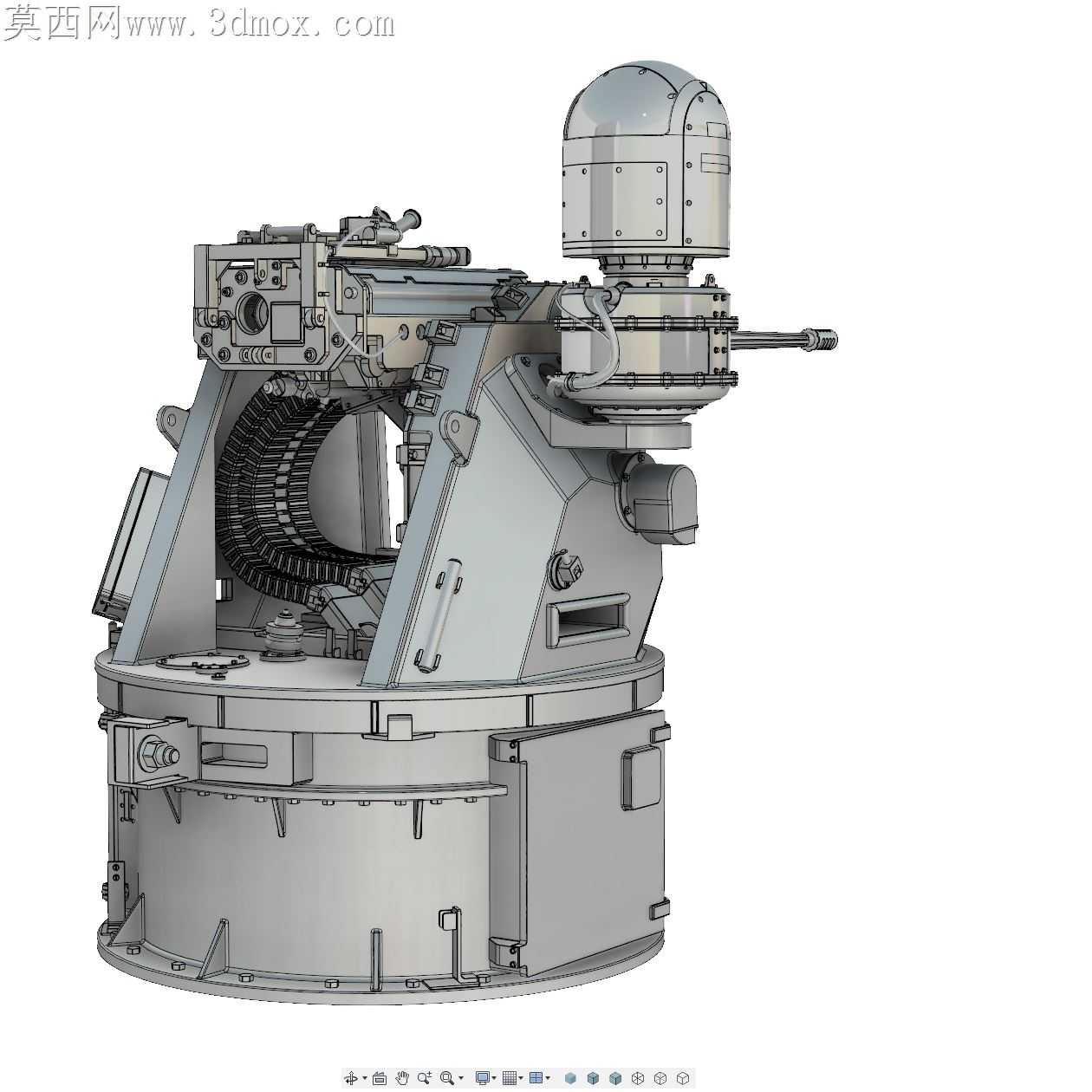

做这个模型的时候一开始就打定主意只做可见外观面，毕竟内置到fusion360里做展示用，没必要把内部击发、供弹那些看不见的结构全堆上去，徒增面数还拖慢渲染速度。最开始搭底座的时候卡了挺久，炮塔的旋转基座不是规整的圆柱，侧面有好几处卡扣和检修盖板的凹凸，一开始用拉伸切出来的棱边太生硬，和参考图里铸钢件的圆润倒角差得远，后来把硬边全倒了0.8到1.5毫米不等的圆角，再在盖板接缝处压出0.2毫米的细凹槽，装上去之后质感一下就对了。炮管部分看着是长直筒，其实靠近炮口的位置有好几段散热槽，还有消焰器的开孔，一开始直接用环形阵列切孔，出来的孔边太锐利，实际金属件开孔都会有细微的倒角，挨个给孔边做了小倒角之后，光影打上去就不会出现死黑的硬边了。旁边的光电观瞄球是曲面处理最麻烦的部分，不是正球形，下半部分和支架连接的位置有一圈不规则的安装座，用双轨扫掠做出来的曲面一开始有褶皱，反复调整了四五次截面线的控制点，才把曲面顺平，没有出现凹凸的波纹。装配的时候特意给每个转动部件留了合理的配合间隙，炮塔和基座之间留了0.3毫米的缝隙，炮管俯仰的铰接位置也留了活动余量，不会出现穿模的问题，要是后续要做简单的转动动画也能直接用。材质调试的时候，主体金属部分没直接用默认的钢材质，调了稍微偏深的枪灰色，粗糙度给到0.6，再在棱角位置加了一点点磨损的高光，模拟使用中掉漆露金属的质感，观瞄球的光学窗口用了高反射的深色玻璃材质，粗糙度压到0.05，加了一点点环境光遮蔽，让玻璃和外壳的衔接更自然。渲染的时候打了两盏侧光，一盏偏暖打在炮身正面突出结构，一盏冷光勾侧面轮廓，暗部压得比较沉，突出金属武器的厚重感，没有做太花哨的光影，毕竟是装备类模型，写实感比视觉冲击力更重要。做的时候特意把所有外露的管线、固定螺丝的小细节都做了简化，没有把每一颗螺丝都建出来，而是用法线贴图去表现细节，既保证了近看的细节度，又把整体面数控制在合理范围，不管是做渲染展示还是放到场景里做装配素材都够用，不会出现加载卡顿的问题。
