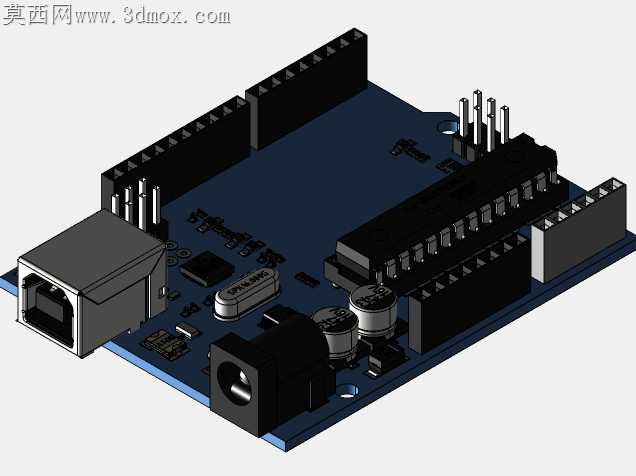

阿杜伊诺开源控制电路板三维结构

电子类控制板的三维结构还原，最容易被忽略的是接插件与板体的装配公差预留，很多新手做同类模型时，只照着丝印层画完平面轮廓就草草收尾，实际打样组装时才发现排针座的插针伸出长度、USB接口的外壳避让空间、电源座的卡扣限位尺寸全有偏差，轻则插接线材时卡滞，重则接插件焊脚顶到外壳无法装配。这块控制板的结构还原里，排针座的每根插针都做了0.2mm的公差偏移预留，对应PCB板上的过孔也留了0.15mm的焊盘间隙，不会出现三维里看着严丝合缝，实际焊接时插针歪扭无法对位的问题。板边的蓝色阻焊层边缘做了微小的圆角过渡，不是生硬的直角切割，对应实际PCB加工时的铣边工艺余量，避免板边毛刺刮伤线材绝缘层。USB-B型接口的金属外壳做了0.3mm的下沉处理，和PCB板的固定孔位完全对齐，接口内部的塑胶隔片也还原了真实的卡位结构，插接线材时不会出现接口松垮的错位感。直流电源座的侧边做了防滑的卡扣凸点，对应板上的固定卡槽，装配时不需要额外打胶就能靠结构卡紧，长期插拔电源也不会出现座体松动。板上的晶振、电容、复位按键这些分立元件，都按照实际SMT贴装的高度差做了排布，最高的电解电容和排针座的高度差控制在1.2mm，不会出现插排针时电容顶到杜邦线的情况。复位按键的键帽做了0.5mm的按压行程预留，不是和板体贴死的死结构，能直观体现按键的活动空间。PCB板的四个角做了3mm直径的安装孔，孔位周围留了2mm的无铜避让区，对应实际安装时的铜柱固定位，不会出现安装时螺丝短路板上线路的隐患。板上的丝印标识虽然是平面贴图，但位置完全对应元件的实际摆放位，不会出现丝印压在焊盘上的低级错误。做这类电子控制板的结构还原，核心不是把元件堆得越全越好，而是要把每个装配环节的公差避让、工艺余量都体现出来，让模型能直接对接结构验证、外壳设计的实际需求，而不是只能用来做外观展示的花架子。
