轻型双轨圆形皮带输送线结构设计

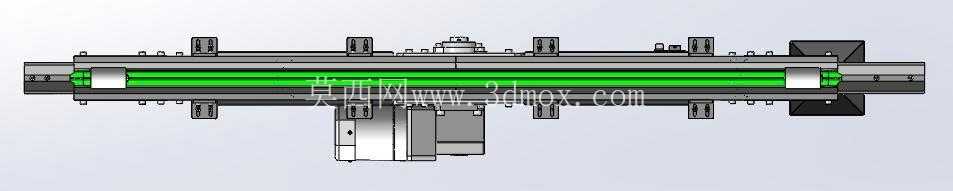

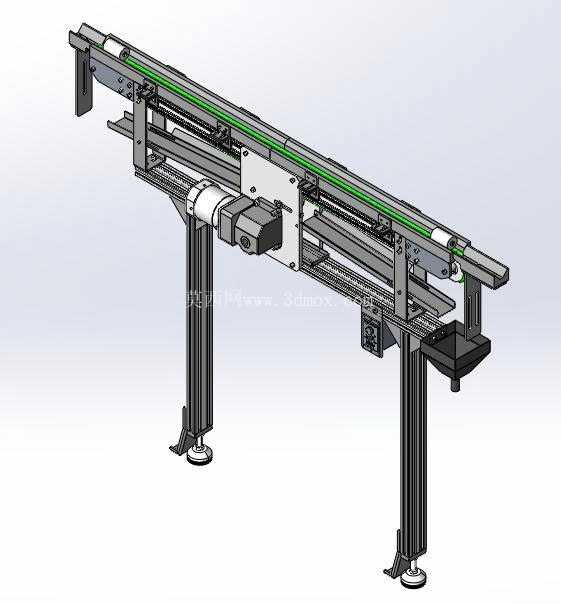

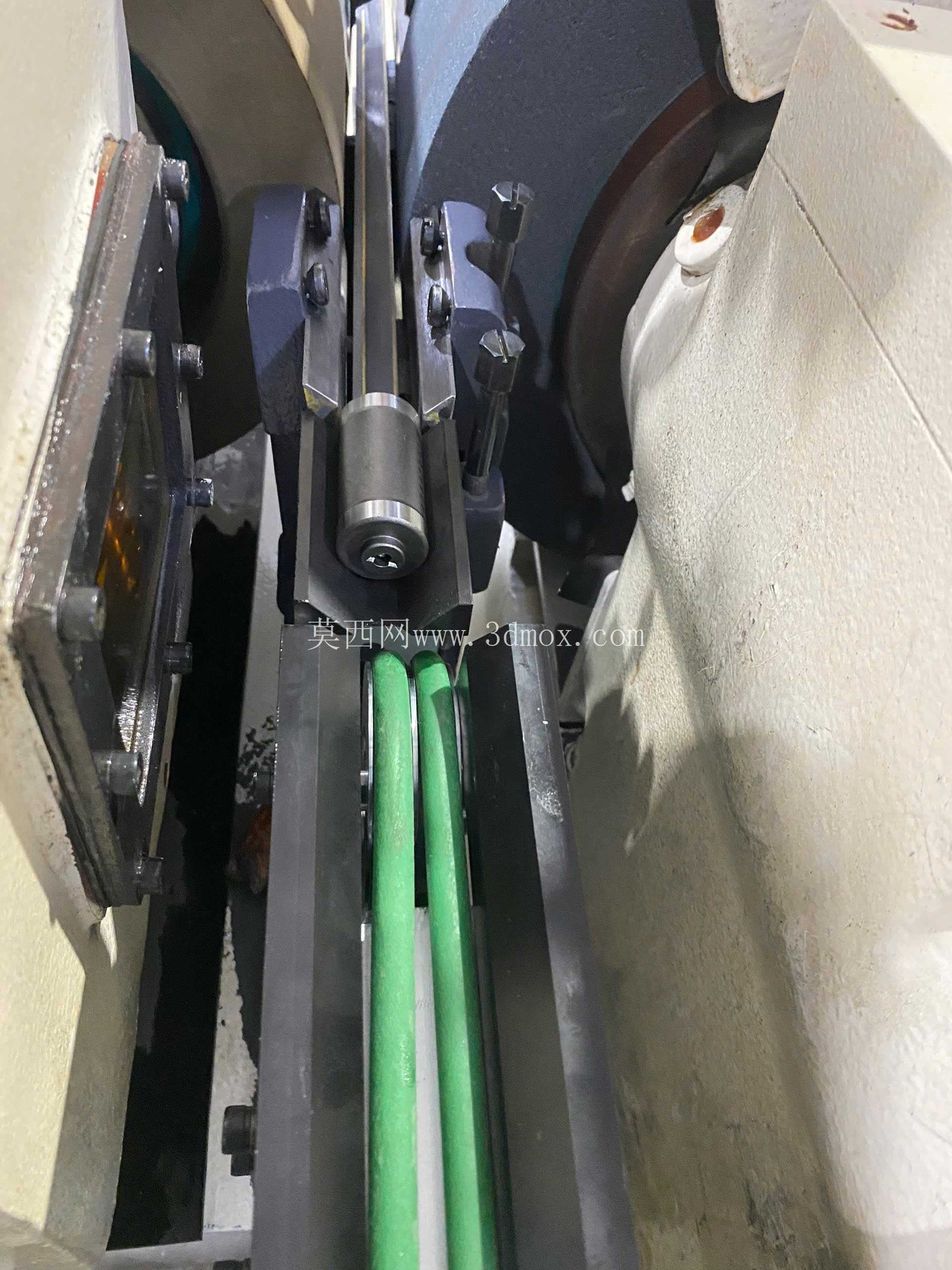

　　在食品分装、小尺寸电子零部件组装、轻量产品自动化包装这类产线场景里，经常会遇到输送载荷不大但对走线灵活性、安装空间有较高要求的工位，这类工位如果采用传统宽幅平皮带输送线，往往会出现机架冗余、转弯改造成本高、占用工位上下方操作空间过大的问题，这款双轨圆形皮带输送结构就是针对这类场景做的定向设计。从结构布局来看，设备采用两根平行的圆形聚氨酯皮带作为承载输送面，单根皮带的张紧机构集成在两端的从动辊安装座内，不需要额外在机架中段加装张紧轮，既减少了皮带运行过程中的跳动点，也能避免张紧结构突出机架侧面占用横向安装空间。

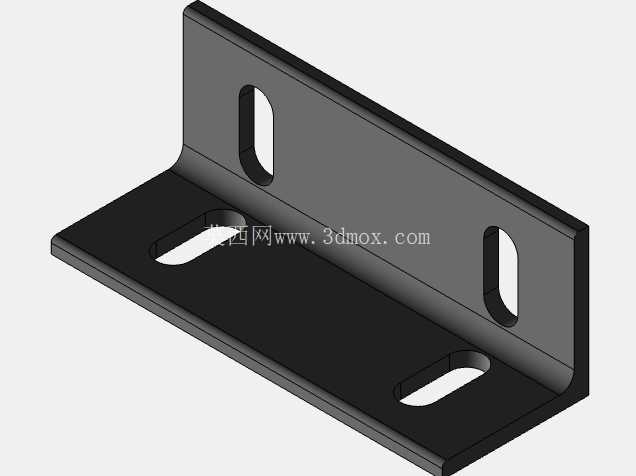

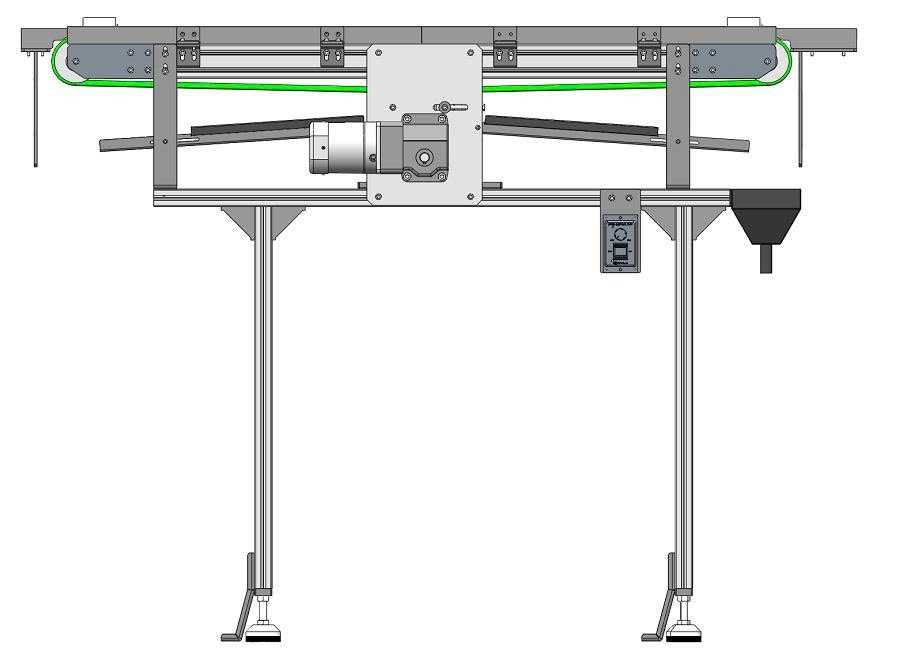

　　驱动端采用侧装式减速电机直连主动辊的传动方案，电机安装座通过腰型孔固定在铝型材机架的侧端面，安装时可以通过调整腰型孔的固定位置来补偿传动链的装配间隙，不需要额外加装联轴器补偿结构，整体驱动段的横向突出尺寸控制在120mm以内，能很好适配两侧都有操作工位的窄幅产线布局。机架主体采用标准工业铝型材拼接，两根竖直支撑腿的底部配置了可调脚杯，脚杯的调节行程为50mm，可以适配地面存在高低差的安装场景，不需要额外对安装地面做找平处理；支撑腿与水平输送段的连接位置采用可拆式角件固定，现场安装时可以根据产线的实际高度需求，调整水平段在支撑腿上的固定位置，高度调节范围覆盖700mm到1100mm的常规工位操作高度区间。

　　输送线的出料端集成了一个简易的落料导槽，导槽采用倾斜式设计，角度固定为35度，刚好能让输送到末端的小型工件顺着导槽滑落到下一工位的接料盒或者定位工装内，不需要额外加装拨料或者挡料机构，针对重量在500g以内的小型工件，这个导槽结构能完全满足落料导向需求，不会出现工件卡滞或者掉落位置偏移过大的问题。从运行特性来看，圆形皮带本身的截面特性决定了它的弯曲灵活性远优于平皮带，这款输送线如果现场需要做短距离的转弯布局，只需要更换对应长度的皮带，在转弯位置加装导向托轮就可以实现，不需要重新加工整体机架，改造成本仅为传统平皮带转弯线的三分之一左右。皮带的运行速度可以通过配套的调速器在0-18m/min的区间内调整，能匹配不同节拍的产线需求，不管是手动上下料的低节拍工位，还是和自动化机械手配合的高节拍工位，都能通过速度调整实现节拍匹配。设计过程中特意将所有的电气布线都隐藏在铝型材的槽口内，通过线槽盖板做封闭处理，既避免了生产过程中物料掉落刮擦线缆，也能减少设备表面的卫生死角，在食品加工场景下做清洁消毒时，不会出现线缆位置积灰或者残留清洁液的问题。

　　安装边界方面，这款输送线的标准段长度为1200mm，整体宽度仅为180mm，输送面的有效宽度为120mm，适合输送尺寸在100mm以内的扁平类或者小型盒装工件，如果现场需要更长的输送距离，可以通过标准段拼接的方式延长，单段拼接的位置不需要重新做驱动结构，只需要在拼接位置加装中间托板支撑皮带下侧，避免长距离输送下皮带出现下垂蹭到机架的问题。和传统的滚筒输送线相比，这款圆形皮带输送线的运行噪音更低，在空载运行状态下噪音值低于55分贝，适合对车间环境噪音有要求的组装车间场景；同时圆形皮带和工件的接触面积更小，对于一些表面有涂装或者易刮花的工件，输送过程中不会出现大面积接触导致的表面磨损问题。在维护性设计上，皮带的更换不需要拆解整体机架，只需要松开从动端的张紧螺丝，就可以将旧皮带从辊轮上取下，新皮带套入后重新调整张紧度即可，单根皮带的更换时间可以控制在10分钟以内，不需要专业的维护人员操作，能减少产线停机维护的时间成本。针对不同的工件输送需求，还可以通过更换不同表面材质的圆形皮带实现摩擦力调整，比如输送表面光滑的塑料工件时，可以更换带浅纹路的粗糙面皮带，避免工件在输送过程中出现打滑移位的问题；输送需要做防静电处理的电子零部件时，可以更换防静电材质的圆形皮带，避免静电积累打坏电子元件。
