V型六缸汽车动力总成结构设计

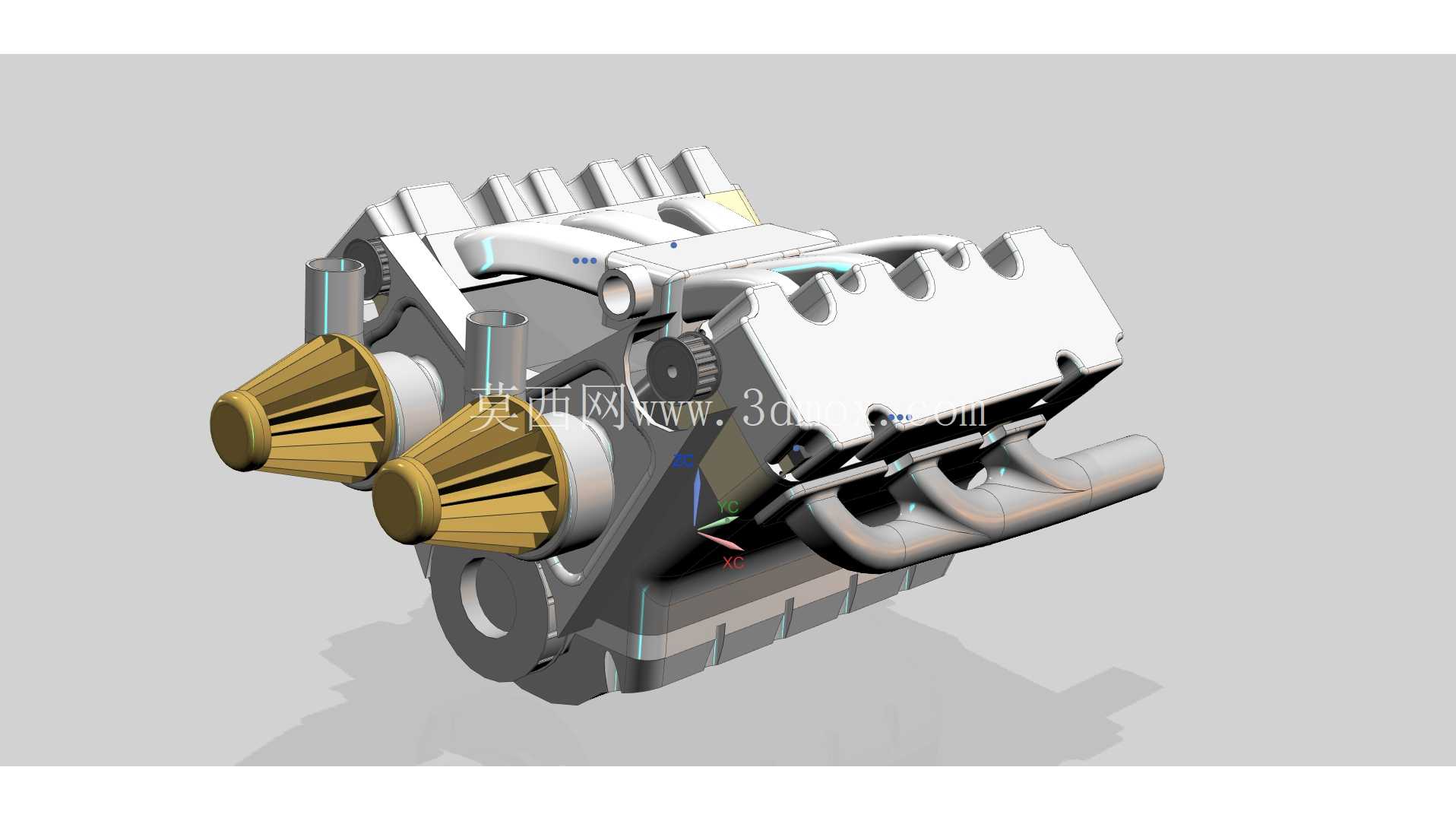

在乘用车动力系统的开发流程里，V型六缸动力单元的结构匹配一直是兼顾动力输出平顺性与机舱布局紧凑性的核心方向，这套三维结构完整还原了量产机型的核心装配关系，可直接用于动力舱布置校核、教学演示拆解、零部件干涉验证等多个工程场景。从实际装车场景来看，这类V6结构多用于中高端乘用车、轻型商用客车以及部分特种作业车辆的动力源，相比直列六缸结构，其轴向长度缩短近三分之一，能够给前置布局的车型留出更多的悬架、转向系统布置空间，同时V型夹角的结构设计让曲轴的配重平衡更易实现，运转时的二阶振动幅度远低于同排量直列四缸机型，能有效降低整车NVH调校的难度。

从功能特性来看，这套结构完整覆盖了动力输出的核心链路：两侧呈V型排布的气缸体集成了冷却水道与润滑油道的预留空间，对应的进排气管路顺着缸盖外侧排布，避免了管路弯折角度过大导致的进排气阻力损失；前端输出端的锥齿轮组预留了与变速箱、分动箱连接的安装法兰接口，安装孔位的节圆尺寸、端面跳动公差都按照量产机型的装配要求做了还原，可直接用于动力传输路径的受力仿真分析。设计过程中优先考虑了装配工艺的可行性，缸体与缸盖的连接螺栓孔位避开了内部油道、水道的走向，不会出现钻孔加工时打穿腔体的问题；两侧排气管的安装支架位置预留了足够的扳手操作空间，实车装配时不需要额外拆除周边附件就能完成排气系统的紧固作业。

在安装边界的设定上，这套结构的整体轮廓尺寸完全按照主流3.0L排量V6机型的尺寸区间做了还原，缸体中心高度、油底壳最低位置、进气歧管最高位置的相对尺寸都符合前置后驱车型的动力舱安装要求，悬置安装点的位置设置在缸体两侧的加强筋位置，能够承受动力输出时的扭矩反力，不会出现长期运转后悬置支架开裂的问题。需要注意的是，在做整车匹配校核时，要预留出前端皮带轮、后端飞轮壳的装配间隙，尤其是排气管与周边防火墙、转向助力管路的间隙要控制在25mm以上，避免车辆运行时的热辐射导致周边橡胶件老化失效。

从结构设计的细节来看，这套模型的曲轴配重块、连杆活塞的相对运动关系都做了准确的还原，可直接用于运动仿真验证，检查活塞在上止点位置时是否会与气门发生碰撞；缸体内部的加强筋布局顺着曲轴受力的方向设置，能够在保证缸体整体刚度的前提下尽可能降低铸件的壁厚，减少整机的自重。另外，两侧气缸的点火顺序对应的凸轮轴正时结构也在模型中做了体现，在做配气机构的改装或者教学演示时，能够直观展示不同气缸的进排气门开闭时序，不需要额外做结构的简化处理。对于刚接触动力系统设计的工程师来说，这套结构能够帮助快速理解V型发动机的布局逻辑，避免在初始设计阶段出现管路干涉、安装空间不足的低级错误；对于整车布置工程师来说，可直接将该模型导入整车装配环境，完成动力舱的硬点校核，缩短前期方案验证的周期。
