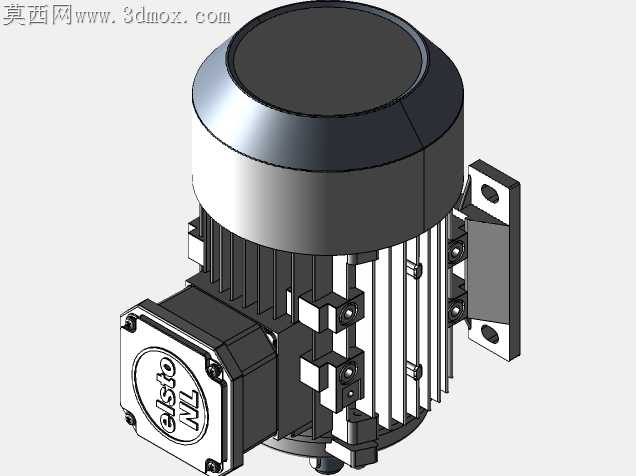

IEC80B3卧式交流电机结构设计

车间里卧式电机安装脚断裂、散热风道积灰过热、接线盒密封失效进油的故障占比超三成，这款IEC80B3规格的交流电机结构设计，从加工适配的角度把这些现场频发的问题揉进了每一处细节考量里。机座外壁的散热筋没有做等厚等距的规整排布，靠近接线盒一侧的筋条特意收窄了2mm宽度，避开接线盒安装座的螺栓沉孔加工区域，普通三轴铣床走刀时不用频繁换刀避让，一次装夹就能完成筋条铣削和安装面平磨，加工效率比常规对称筋条设计提升近两成，筋条根部做了R1.5的圆角过渡，既避免铣削时应力集中产生的崩边缺陷，也能减少压铸成型时的缩孔风险，不用额外做补焊打磨工序。安装脚的螺栓过孔没有直接开在机座本体延伸的凸台上，而是在安装脚和机座衔接处加了3mm厚的加强筋，孔位周边做了0.8mm的沉台，安装时平垫圈能完全贴合沉台平面，不会因为安装面铸造斜度导致垫圈偏斜，螺栓锁紧时的预紧力能均匀分散到整个安装脚，不会出现局部应力集中导致的安装脚断裂问题，沉台的深度公差控制在±0.1mm，不用配磨调整就能保证安装后电机轴的水平度偏差在允许范围内。接线盒的腔体和机座的过线孔做了同轴度0.05mm的公差设计，接线盒盖的密封槽开在盒体端面内侧，不是常规的外沿开槽，装配时密封圈不会被盒盖挤压溢出，防护等级能稳定达到IP55，车间里的切削液、金属粉尘不容易渗入接线腔造成接线端子短路，接线盒的安装螺栓做了内六角沉孔设计，螺栓头完全沉入盒盖表面，不会突出在外勾挂车间里的线缆、气管。输出轴端的轴承室和机座端盖的配合公差选了H7/k6的过渡配合，端盖止口做了1:100的锥度导向，装配时不用铜棒反复敲击就能顺利对位，不会刮伤止口表面影响同轴度，轴承室外侧加了骨架油封的安装槽，槽壁的粗糙度控制在Ra1.6，油封装配后不会因为槽壁过于粗糙出现早期磨损漏油。风罩和机座尾部的配合卡扣做了三处均布的弹性卡爪，不是传统的螺栓紧固结构，后期维护清理散热风道积灰时不用找扳手拆卸螺栓，徒手就能掰开卡爪取下风罩，清理完对准位置一按就能卡紧到位，卡爪的厚度做了2.5mm的优化，既有足够的卡紧力不会因为电机运行振动脱落，也不会因为硬度过大掰动时断裂。
