带输出齿轮的微型有刷直流电机结构

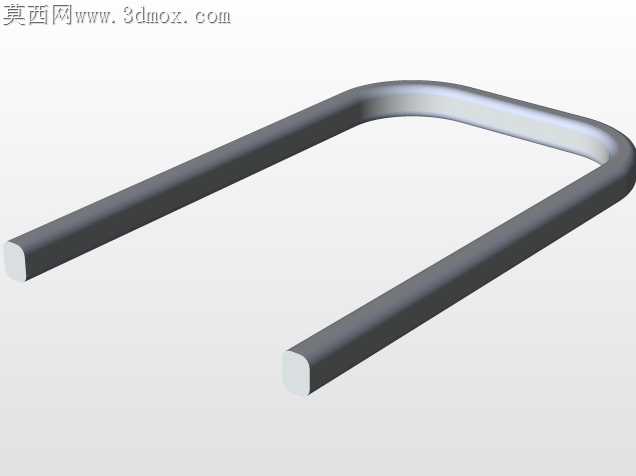

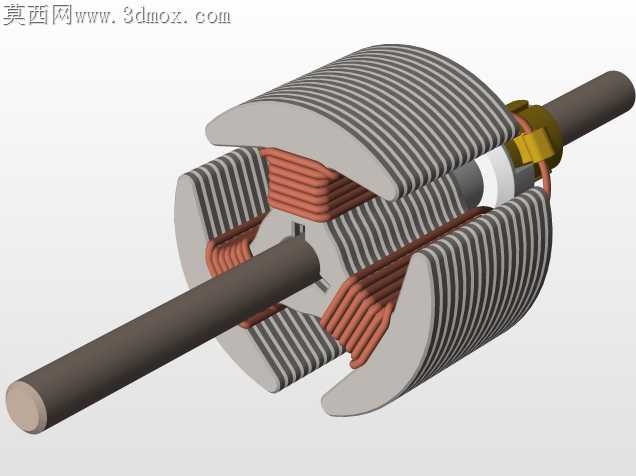

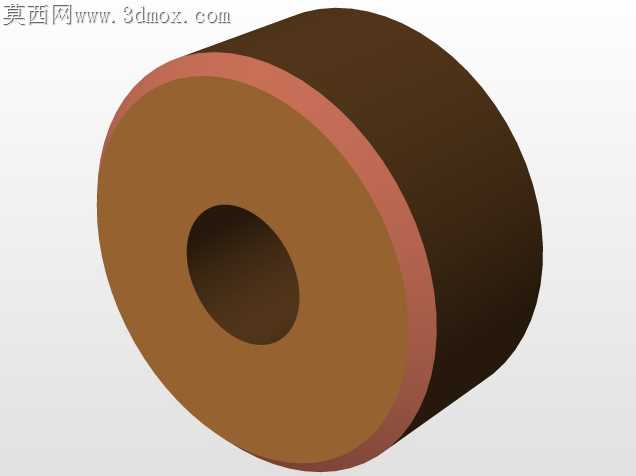

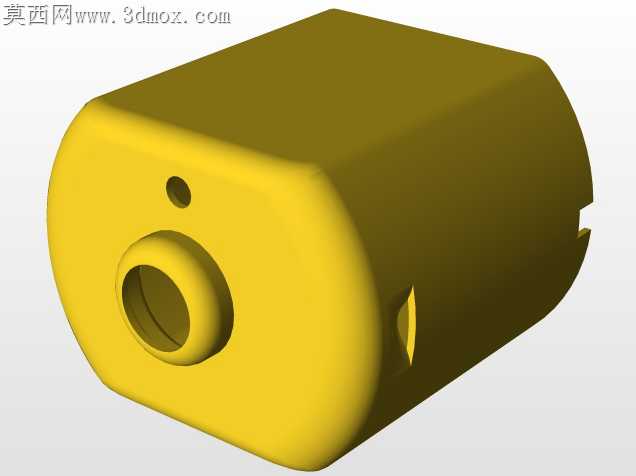

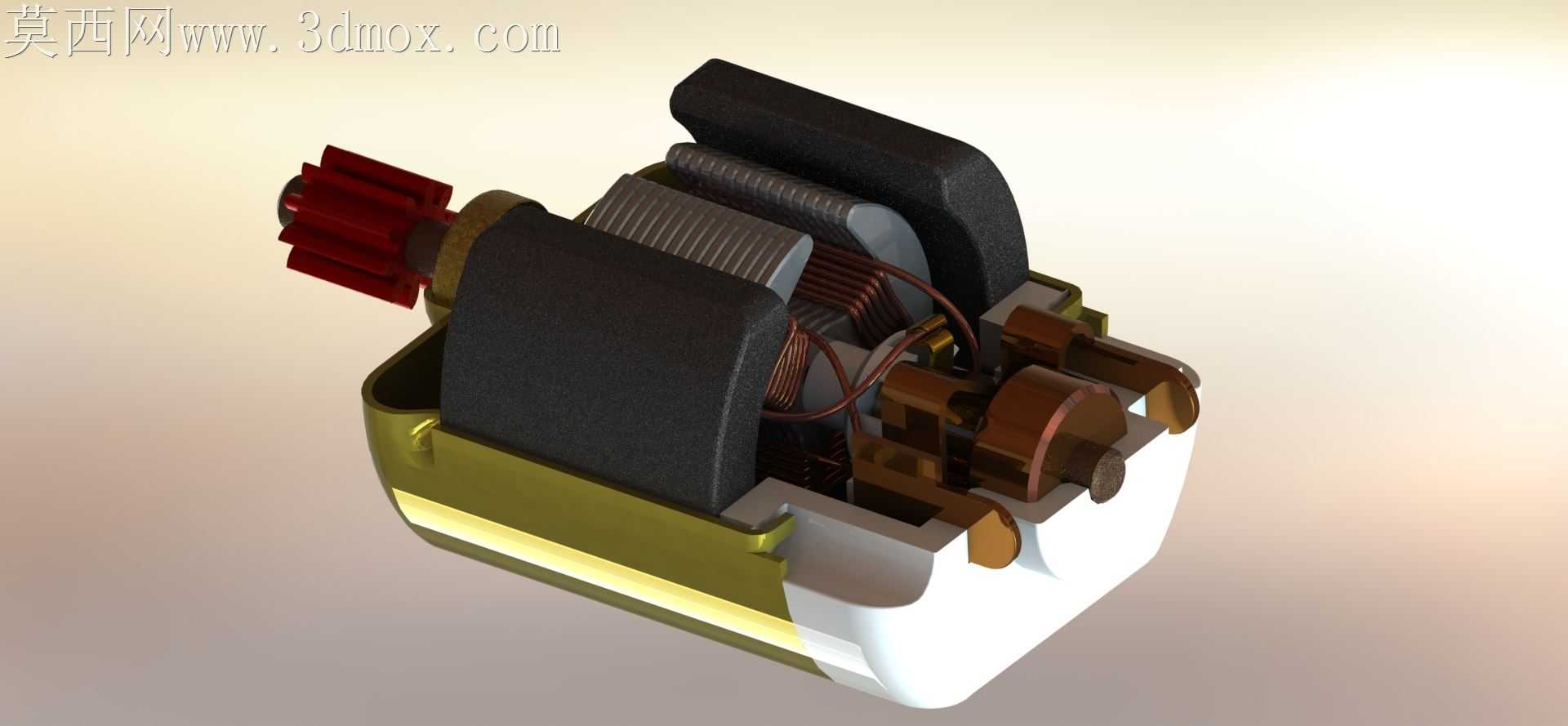

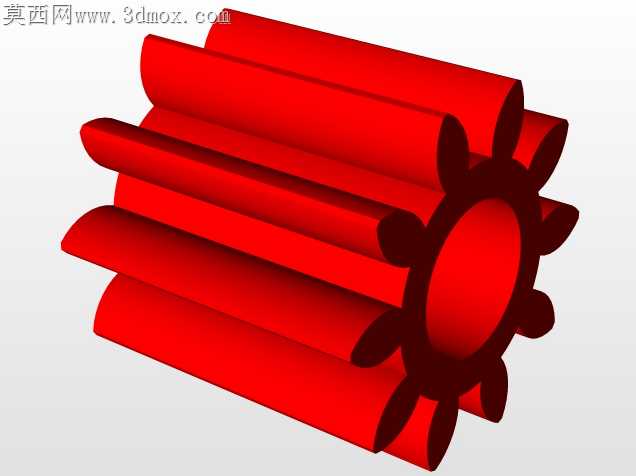

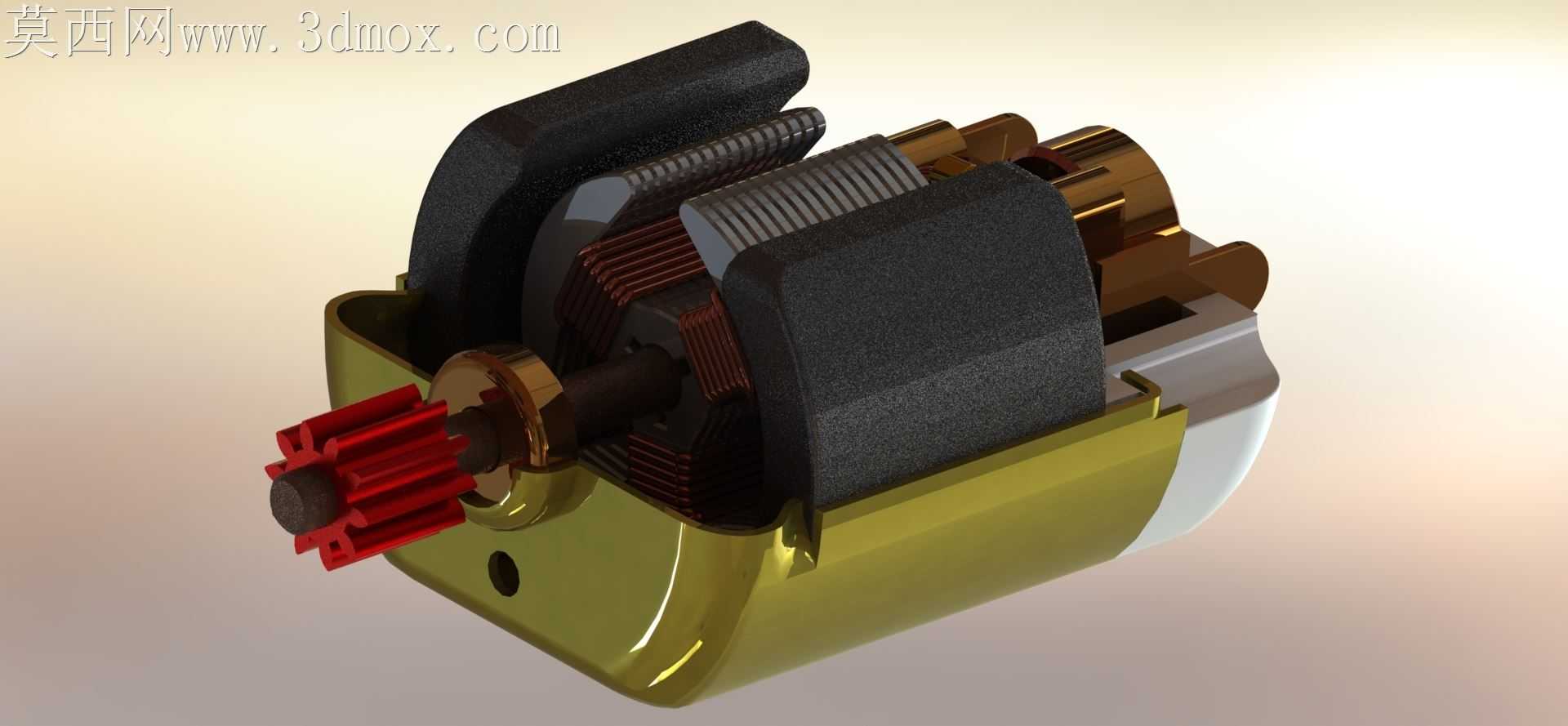

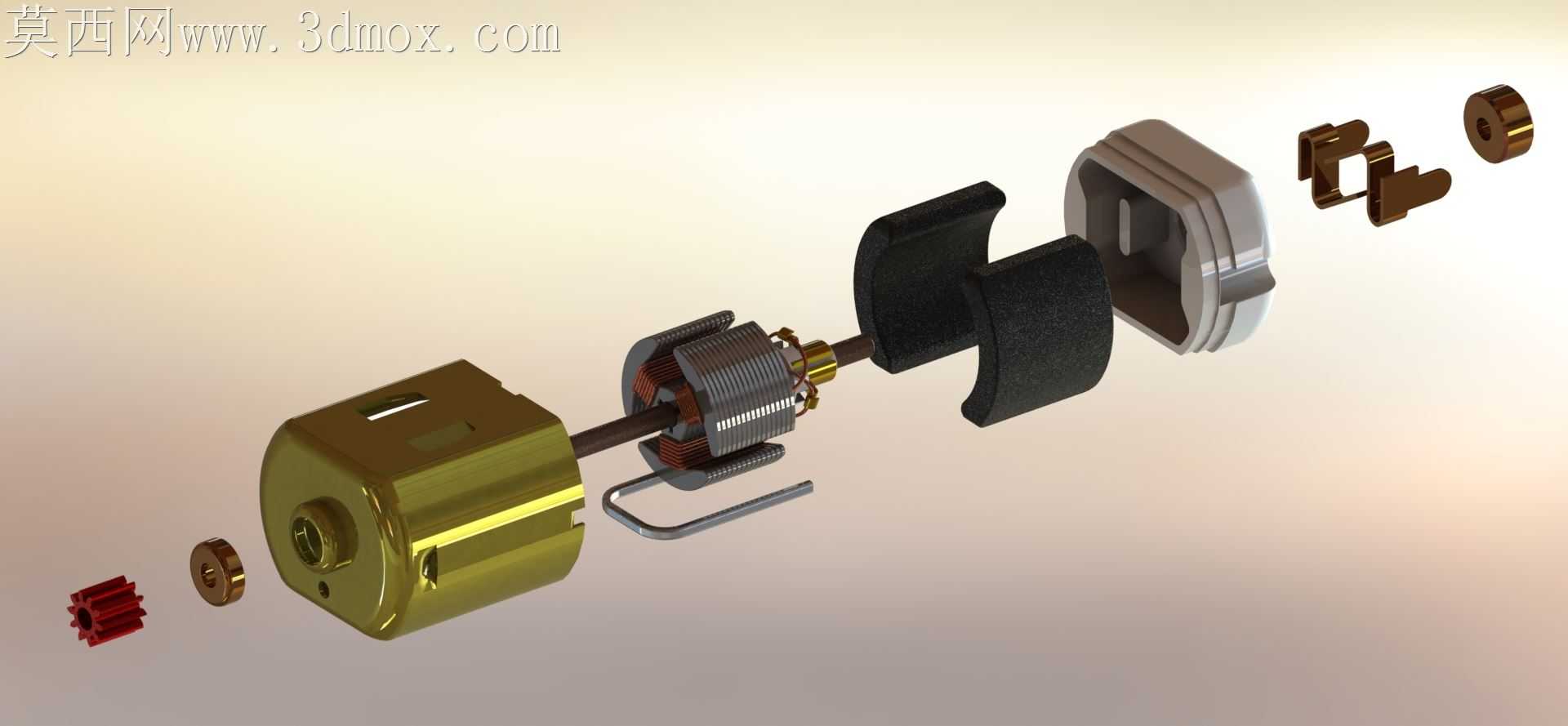

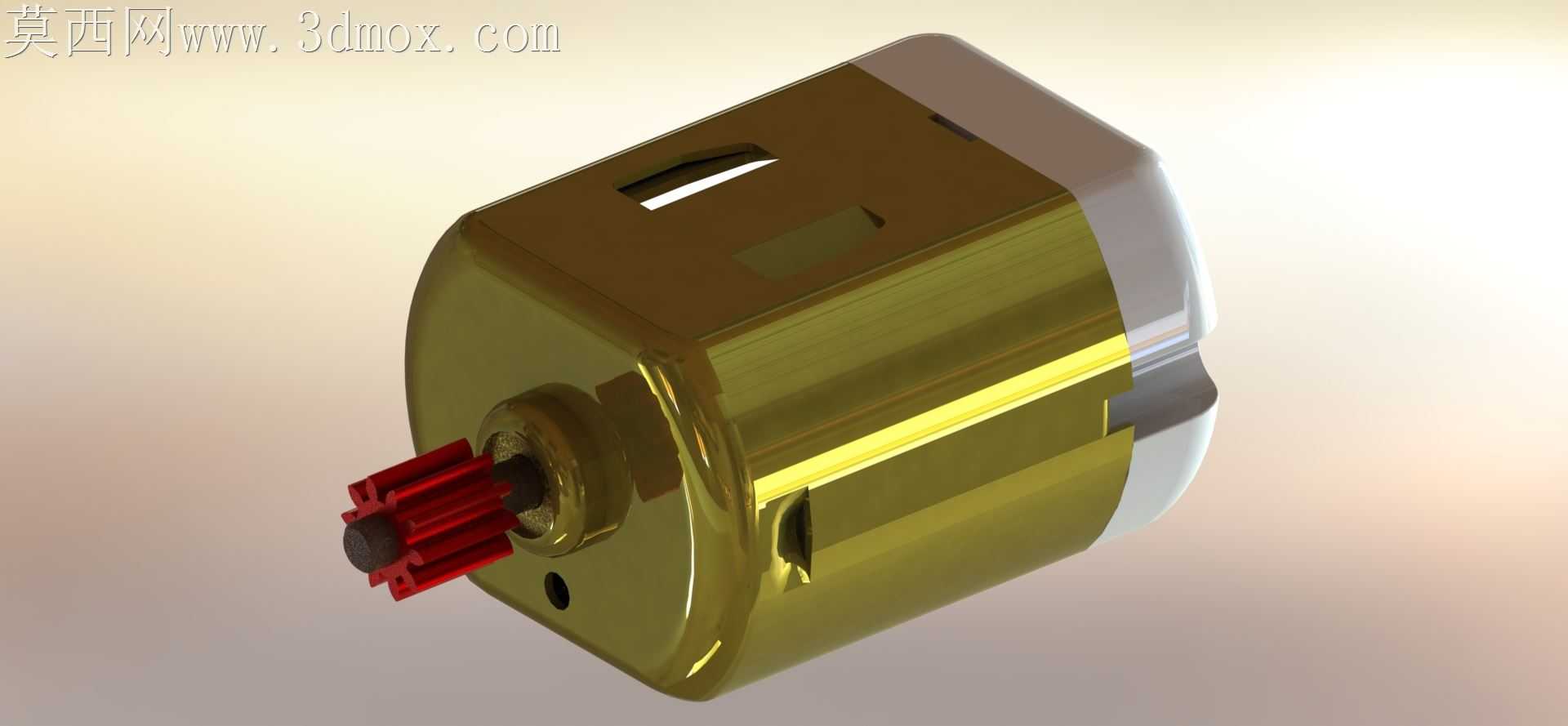

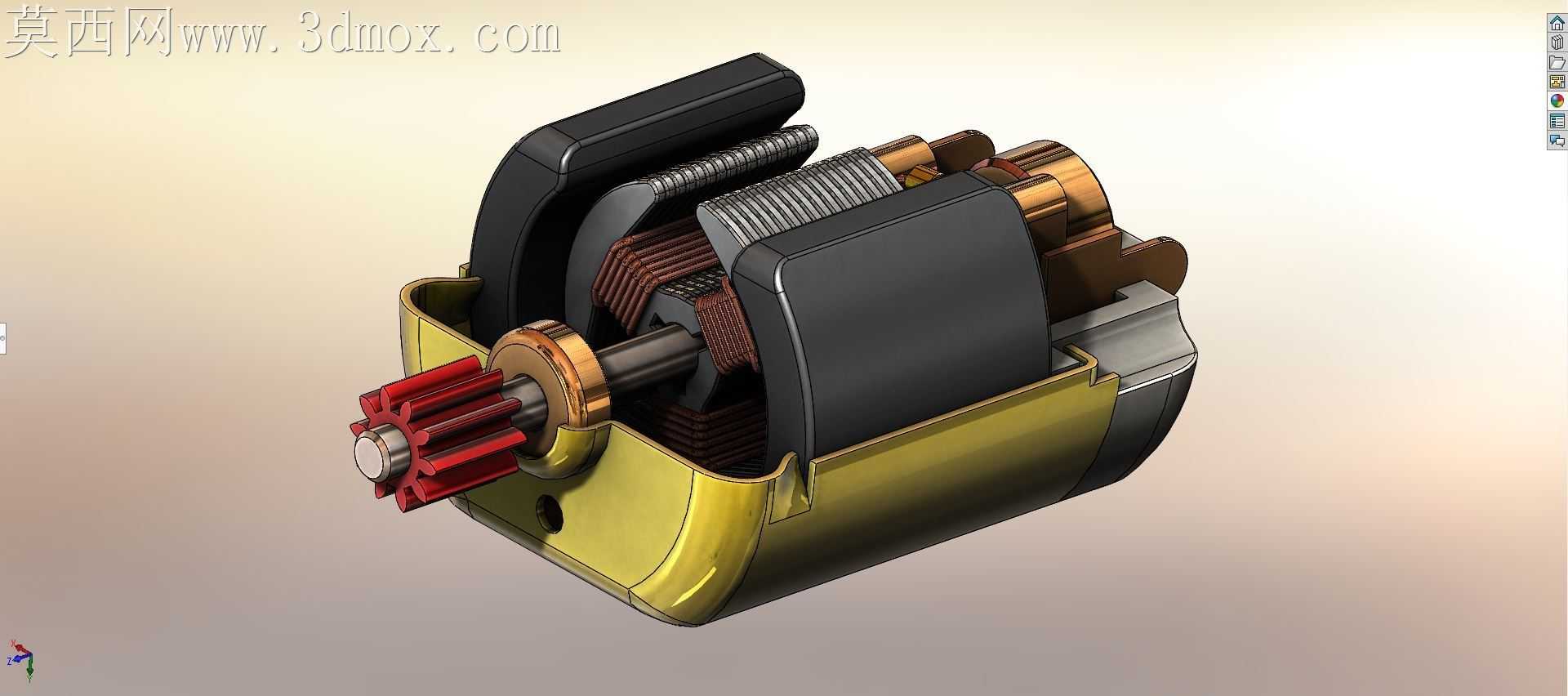

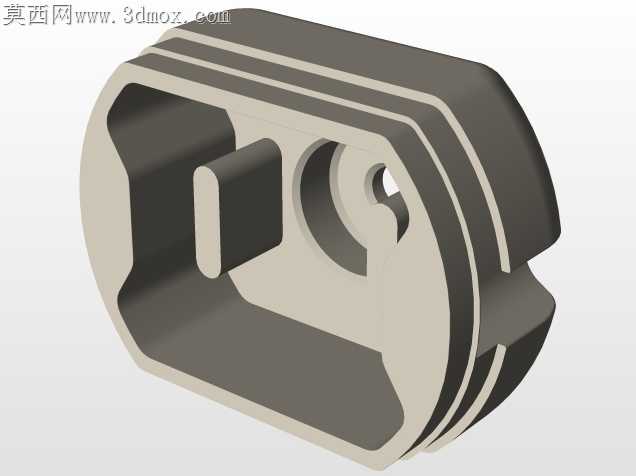

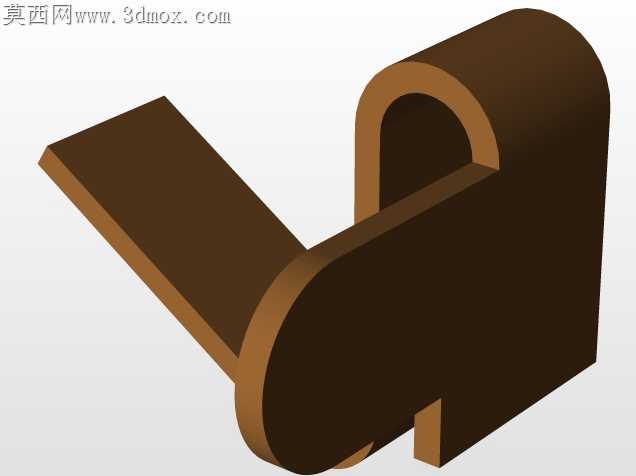

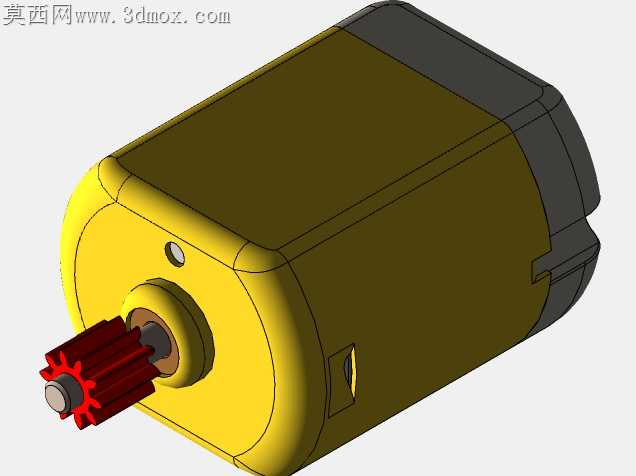

微型有刷直流电机量产时最容易踩的坑，是输出轴齿轮与端盖轴承位的同轴度偏差——不少手板样件空载转动顺滑，带载后齿轮啮合异响陡增，跑满百小时就出现齿面偏磨，根源是建模阶段没把加工装夹的形变余量算进公差带。这款模型的机壳采用拉伸镀锌钢板结构，侧壁预留的两个定位凹点不是装饰特征，是对应绕线工位的工装定位基准，冲压成型时凹点深度控制在0.15mm以内，既不会顶伤内部磁瓦，又能让绕线夹具快速卡紧机壳，避免绕线过程中机壳偏转导致的绕组排线不齐。输出端的红色尼龙齿轮直接压装在转轴上，没有额外做轴肩定位，是考虑到微型电机的轴径仅2mm，加工轴肩会大幅提升轴类零件的加工成本，压装时靠齿轮端面与机壳轴承位的0.08mm间隙控制窜动量，既满足玩具、小型小家电的低负载传动需求，又能把单台零件加工成本压到最低。机壳尾部的端盖采用卡扣式连接，没有用螺丝紧固，三个卡扣的让位槽在模型上做了0.1mm的拔模斜度，装配时端盖压入机壳后卡扣自动卡入机壳的预冲卡槽，不用额外涂胶或打铆钉，产线单台装配耗时能压缩到2秒以内。内部磁瓦的弧度与机壳内壁完全贴合，建模时特意把磁瓦的轴向长度做的比机壳内腔短0.2mm，是为了抵消磁瓦充磁后的微量形变，避免磁瓦端部刮蹭转子绕组。转轴末端的半球形凸点是与电刷架的接触定位点，没有采用常见的平面接触，能减少转子转动时的端面摩擦阻力，降低空载电流。很多新手建模时会把电刷的弹片做的过厚，实际量产时磷铜弹片厚度仅0.08mm，模型里预留的弹片形变空间刚好能覆盖电刷磨损1000小时后的进给量，不会出现电刷磨完后弹片顶死转子的问题。机壳表面的亮面金属质感不是单纯的渲染贴图，是对应镀锌层钝化后的光泽效果，渲染时特意把金属粗糙度调到0.12，反射强度压到0.3，还原量产电机外壳的真实质感，不会出现过度反光的塑料感。
