小型12V直流有刷电动机结构设计

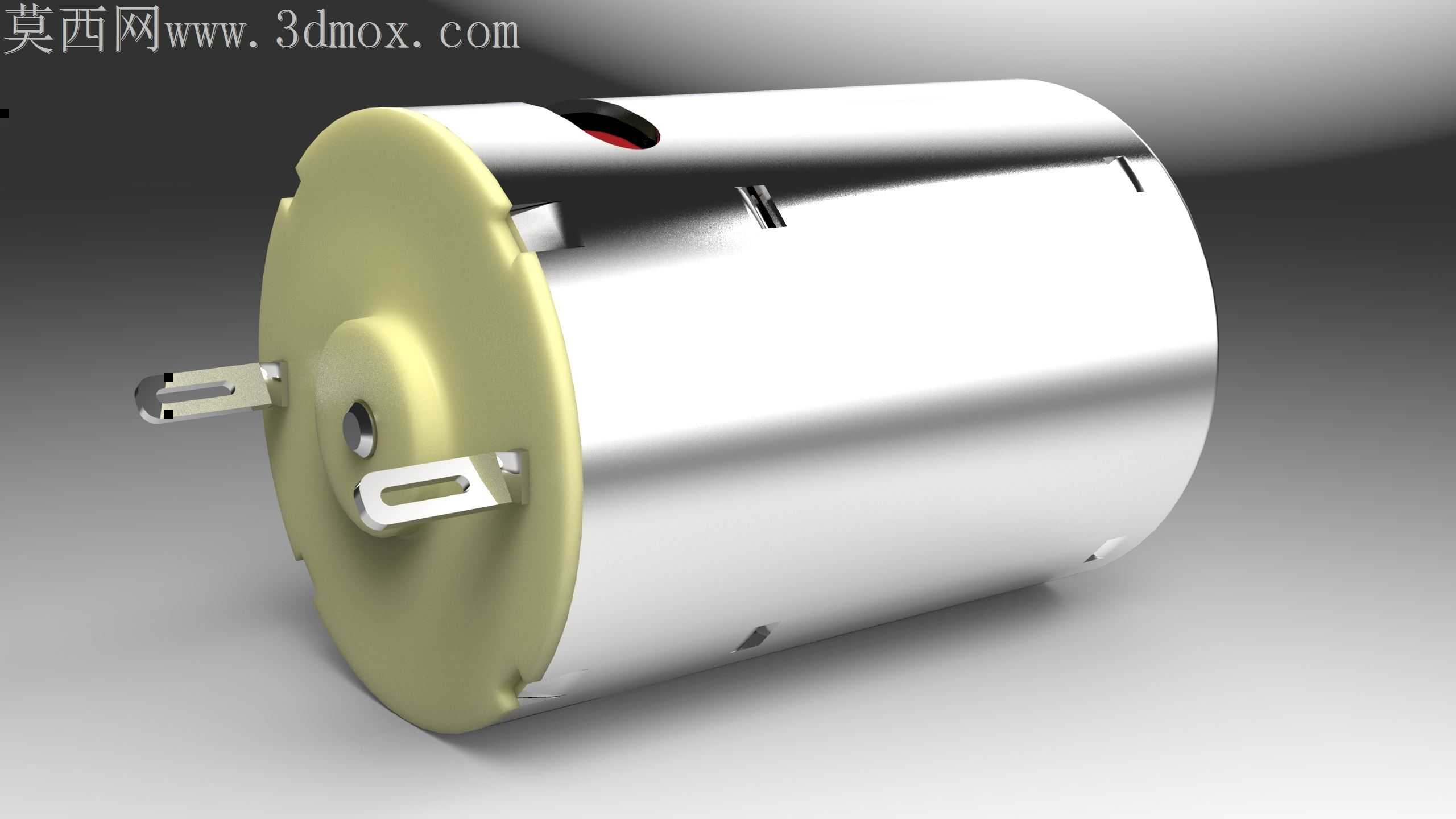

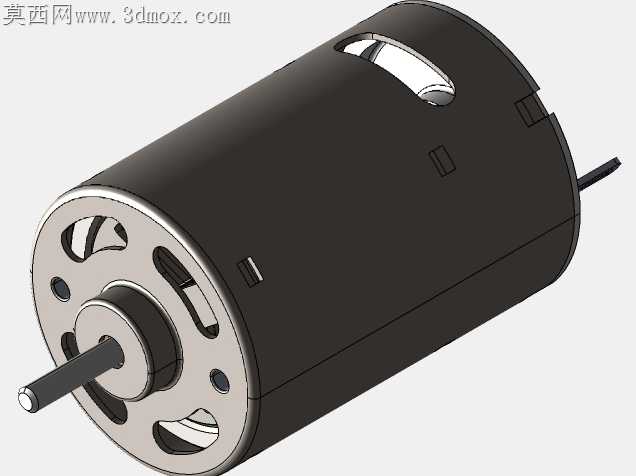

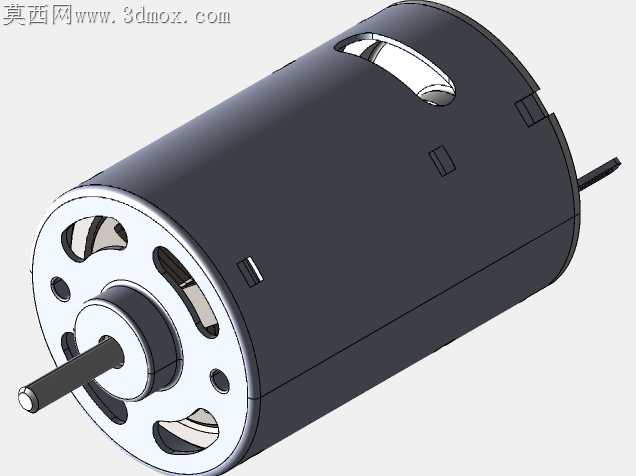

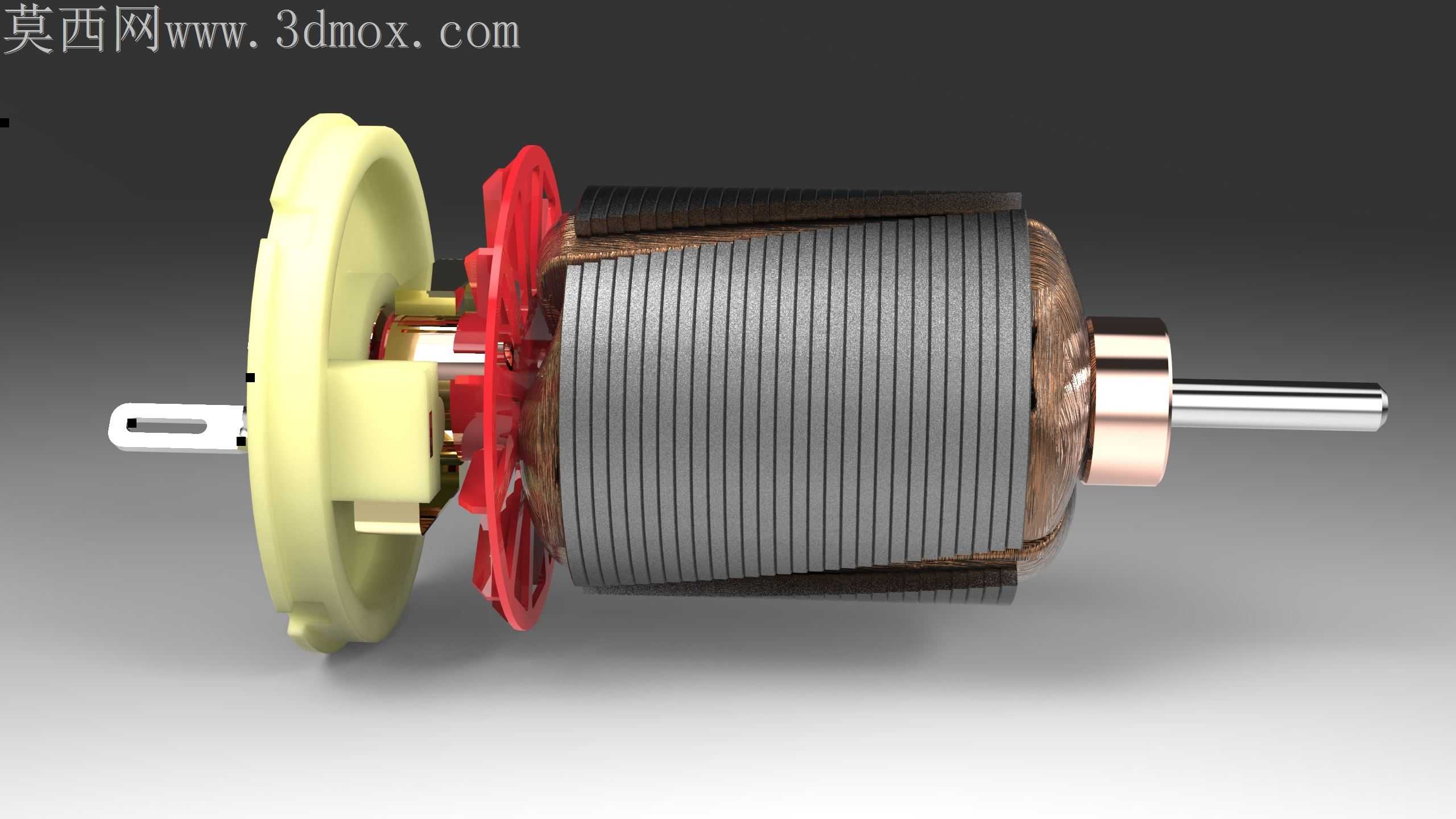

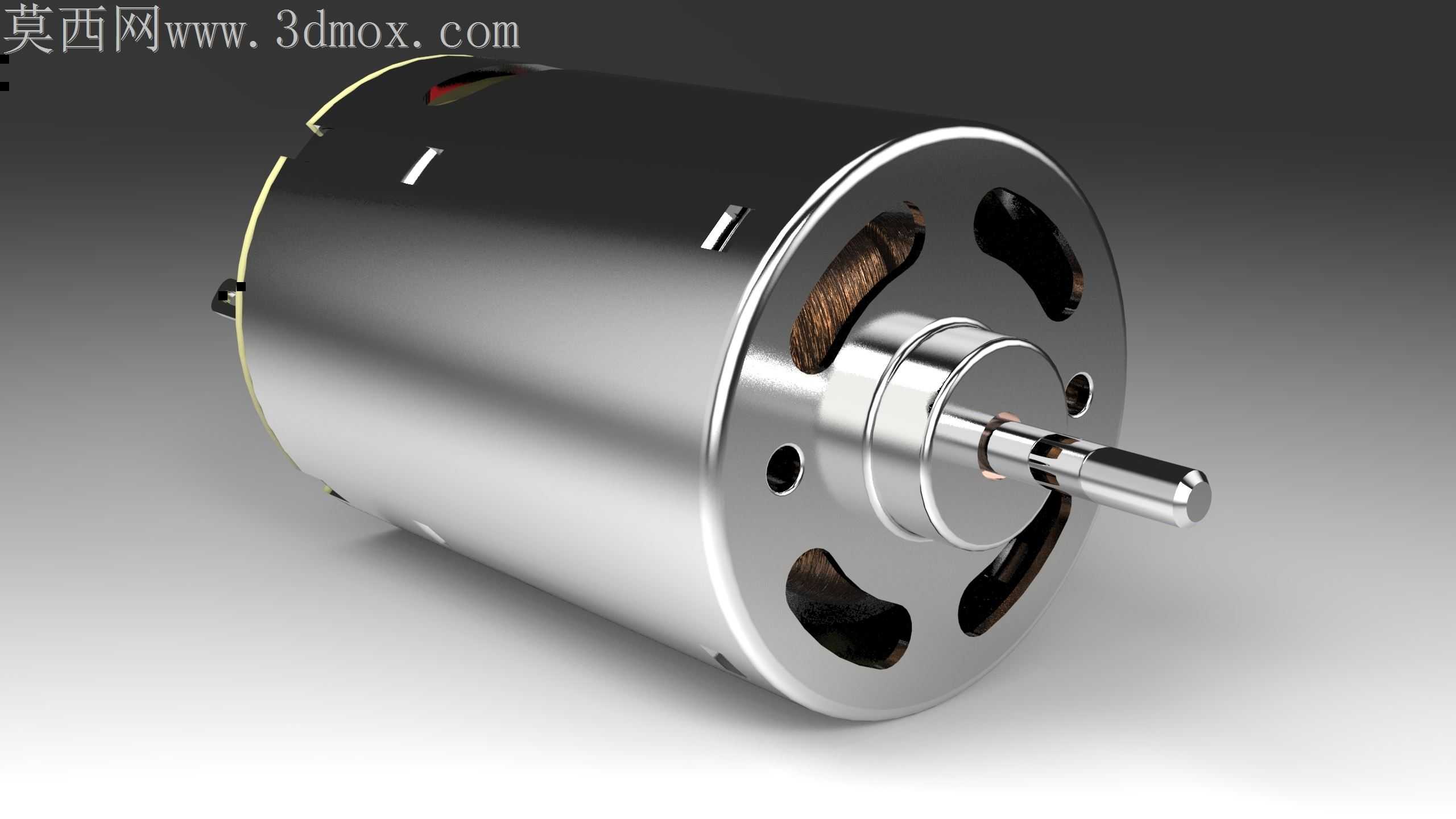

小功率直流电机量产时最容易被忽略的端盖同轴度偏差，会直接导致转子转动卡滞、碳刷偏磨，使用寿命比设计值缩减40%以上，这款12V电机的三维结构在端盖与机壳的配合止口处做了针对性的公差适配设计。机壳采用深冲冷轧钢材质，内壁的磁极贴合面没有做整面平面处理，而是预留了0.02mm的微凸定位点，粘贴铁氧体磁瓦时不需要额外涂覆整面定位胶，靠三个凸点就能卡住磁瓦的轴向位置，避免点胶量过多溢出到转子气隙里，生产线上的装配效率能提升近三成。输出轴的台阶处做了15度的导向倒角，不是常规的45度倒角，这个角度刚好适配含油轴承的压装导向，压装时轴承内圈不会被轴肩刮伤，压装力波动控制在50N以内，能大幅降低轴承压装后的异响概率。端盖上的散热孔没有采用规则的圆形阵列，而是顺着转子转动的气流方向做了斜切开孔，开孔边缘做了0.1mm的翻边处理，既提升了端盖的结构强度，避免冲压后端面变形，还能引导内部热空气顺着斜向孔道排出，连续额定负载运行时的绕组温度比直孔设计低6-8摄氏度。碳刷架的安装槽和端盖本体做了一体化的卡扣结构，省去了两颗固定螺丝，卡扣的配合间隙控制在0.03mm，碳刷工作时的径向窜动被限制在极小范围内，不会出现碳刷与换向器接触不良导致的打火问题。转子换向器的端面和输出轴的垂直度公差在模型里做了明确的装配基准约束，所有配合面的形位公差都关联到机壳的中心轴线，避免装配时出现基准偏移。机壳表面的镀铬层厚度在结构设计时预留了0.015mm的镀层空间，不会因为镀层堆积导致端盖止口装配过紧，也不会因为镀层太薄出现防锈能力不足的问题。引出线的出线孔处做了弧形的护线结构，没有尖锐的冲压毛边，装配时不会刮破导线的绝缘层，长期震动工况下也不会出现导线绝缘层破损短路的隐患。
