多直径兼容FDM打印单热端挤出喷头结构

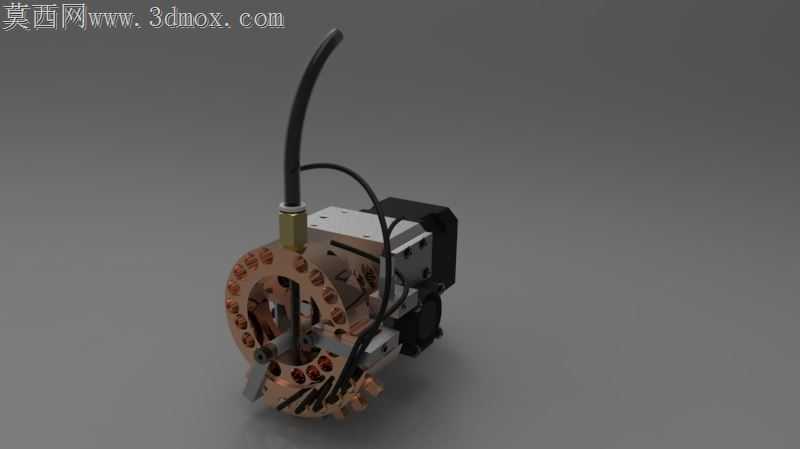

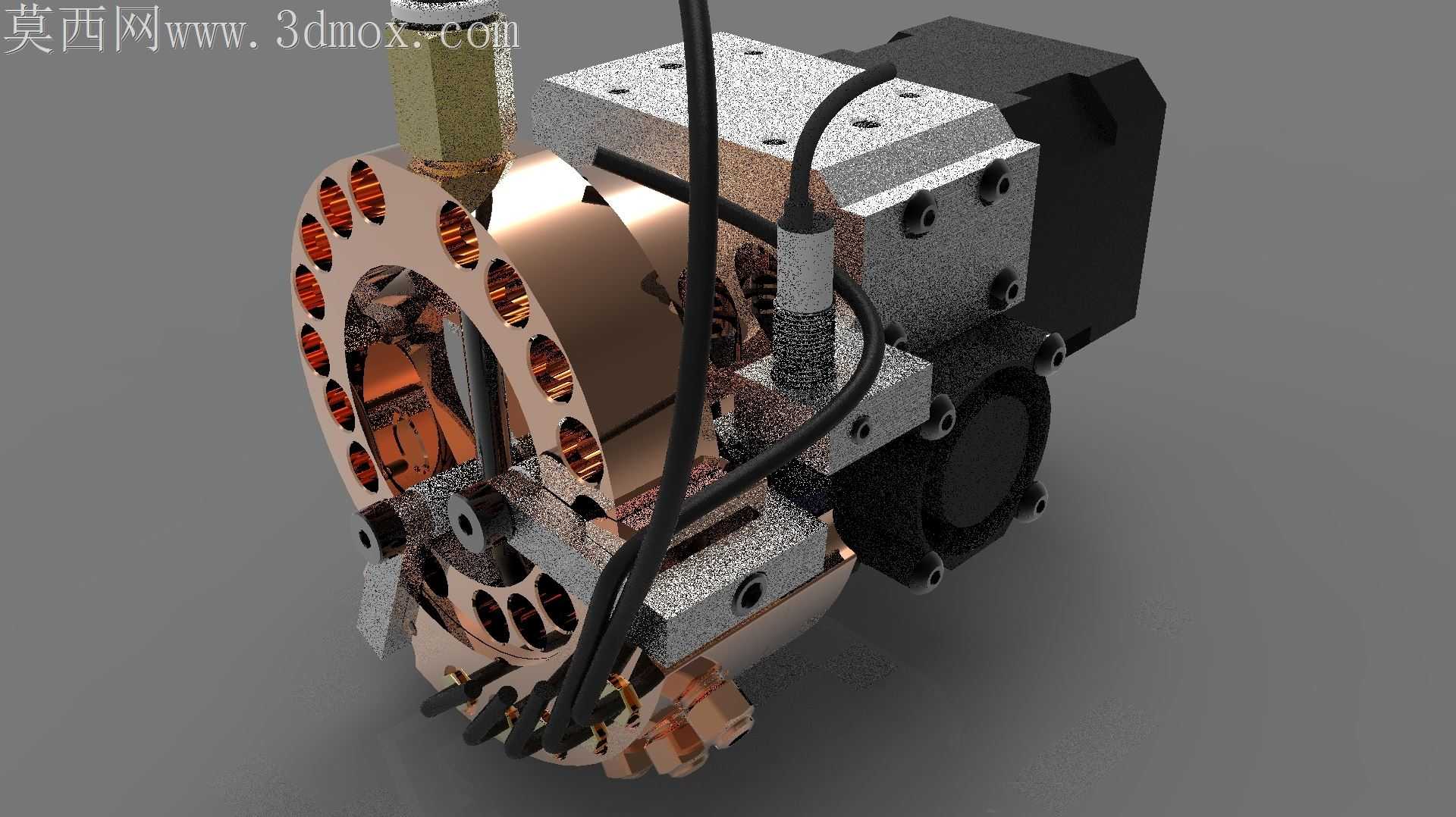

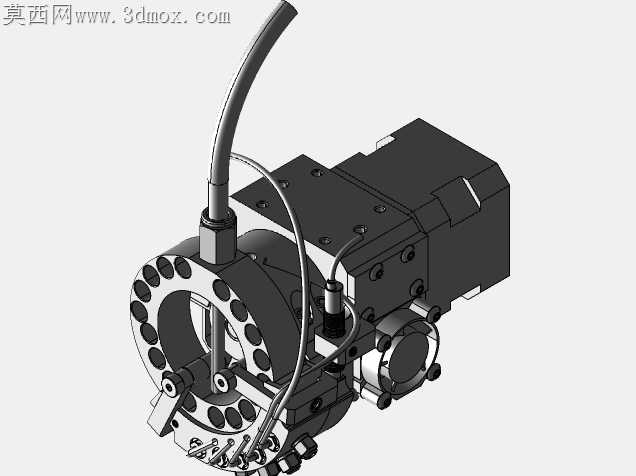

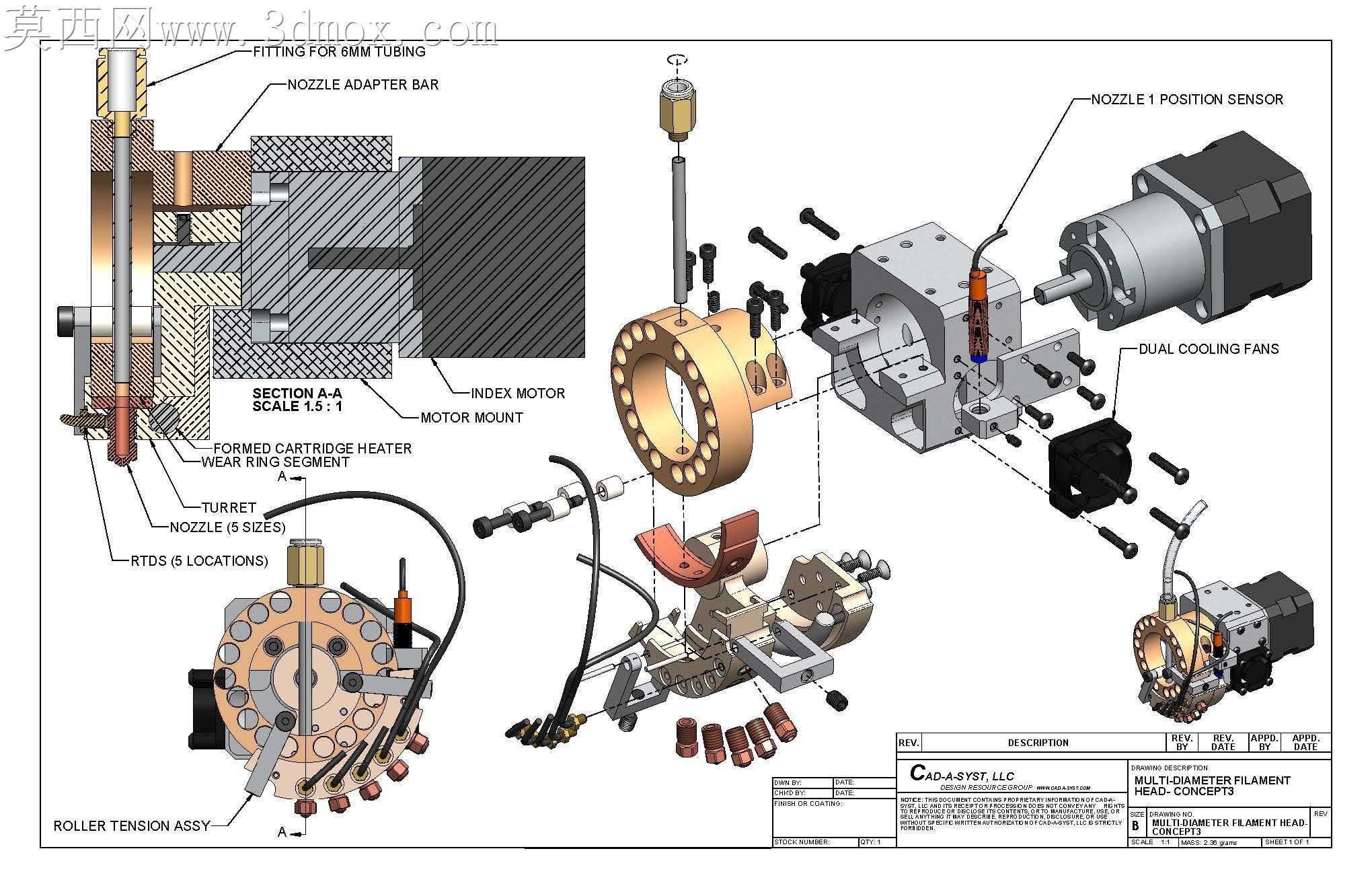

桌面级FDM设备更换不同直径耗材时，常出现进料卡滞、熔融腔压力不均、漏料挂丝的问题，根源在于常规单热端挤出结构仅适配单一线径耗材，进料喉管与熔融腔的过渡段没有做变径适配，耗材直径变化后，送料轮的压紧力无法匹配耗材形变区间，要么压溃耗材造成堵头，要么压紧力不足出现送料打滑。这款挤出喷头的铜质散热轮做了放射状镂空槽，不是单纯为了减重，每道槽的深度刚好卡在喉管散热临界区间，既保证喉管上端温度始终维持在耗材玻璃化转变温度以下，避免耗材提前软化膨胀堵在喉管内壁，又不会过度带走热端加热块的热量，减少加热块的温度波动。进料导向管和送料齿轮的同轴度公差控制在0.02mm以内，送料齿轮的齿形做了圆弧钝化处理，不会在耗材表面压出过深的齿痕，当切换1.75mm和2.85mm两种常见直径耗材时，压紧弹片的行程刚好覆盖两种耗材的直径差，不需要手动调整压紧螺丝的松紧，弹片的预紧力经过校准，压入耗材表面的深度始终维持在0.1mm左右，既保证足够的送料摩擦力，又不会压碎耗材产生碎屑掉入齿轮间隙。热端和散热轮之间的隔热衬套采用聚四氟乙烯材质，厚度控制在1.2mm，过薄会导致热量倒流传入散热段，过厚则会增加熔融腔到喷嘴的流道长度，增加耗材换色时的余料残留。喷嘴的流道做了锥形收敛设计，收敛角为45度，不同直径的耗材进入熔融腔后，能顺着锥面均匀受热熔融，不会出现局部未熔的硬料堵塞喷嘴出口。走线槽的位置刚好避开散热轮的旋转路径，加热线和热敏电阻线顺着散热轮的侧边固定，不会因为长期往复运动出现线材磨损破皮的问题。安装法兰的定位孔做了沉头设计，和常规E3D规格的挤出机安装位完全兼容，不需要额外修改安装支架就能直接替换原有单一直径的挤出喷头。实际试打时，切换不同直径耗材不需要重新校准送料步进值，送料误差能控制在0.5%以内，长时间连续打印不会出现热端 creep 导致的堵头问题，散热轮表面的温度始终维持在40摄氏度以下，不会出现耗材提前软化的情况。喷嘴和加热块之间采用铜质密封垫，拧紧扭矩控制在1.2N·m就能完全密封，不会出现高温漏料的问题，更换喷嘴时也不会因为螺纹粘连导致加热块损坏。
