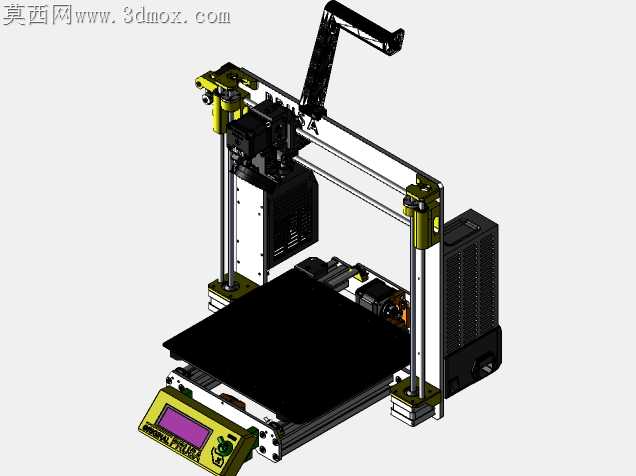

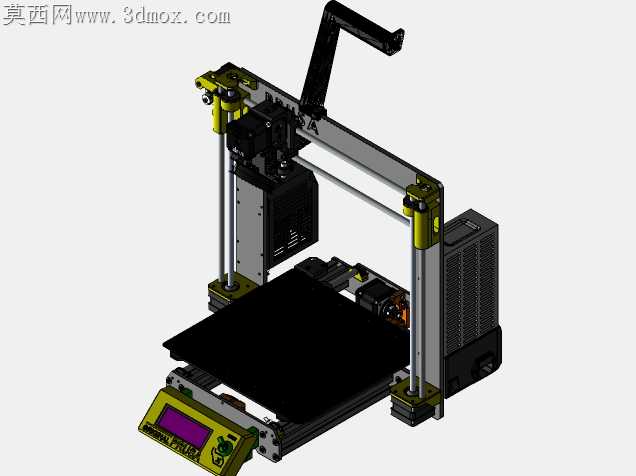

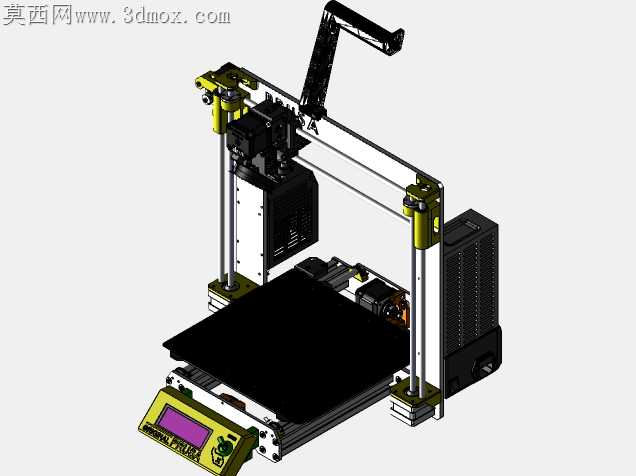

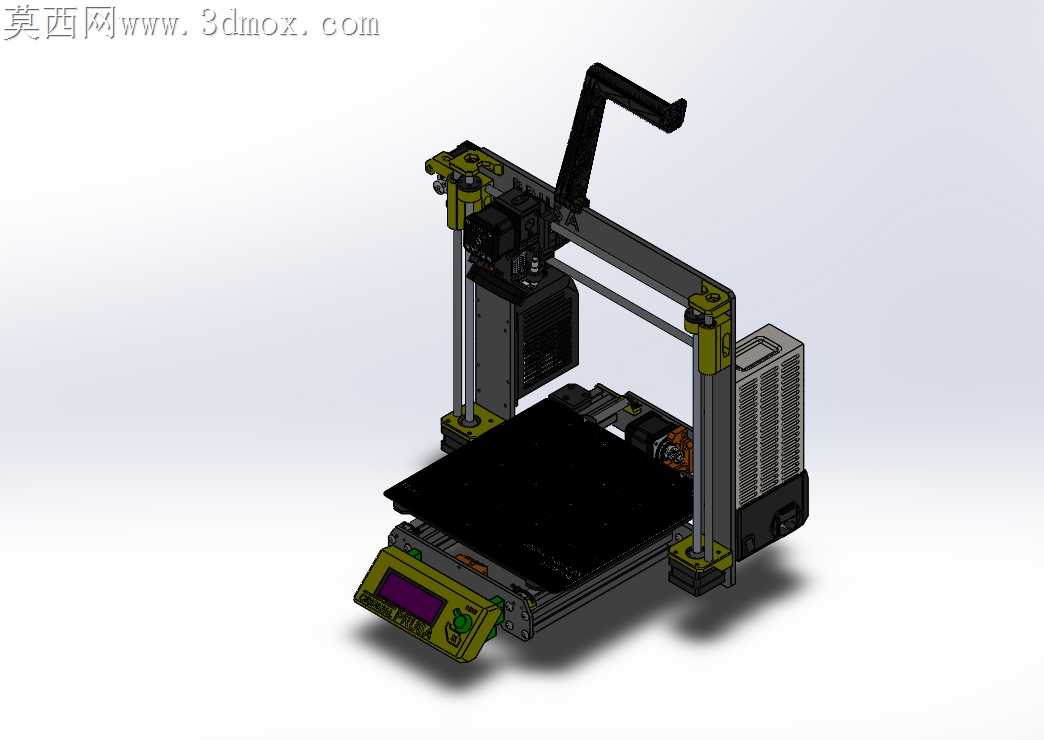

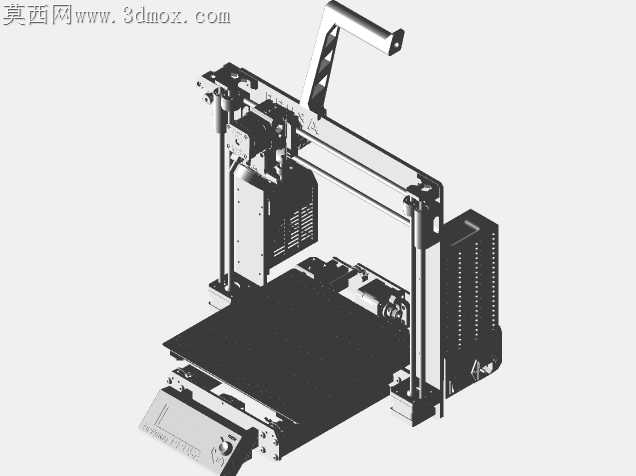

桌面级FDM熔融沉积成型3D打印机整机结构

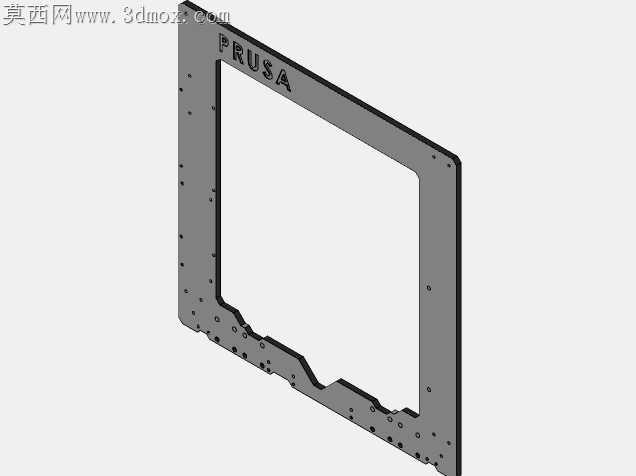

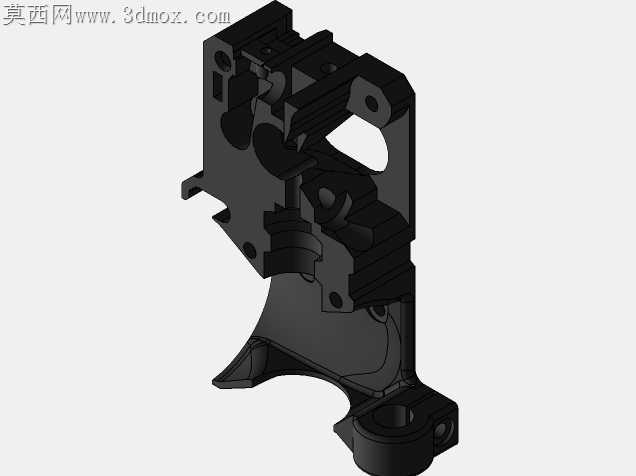

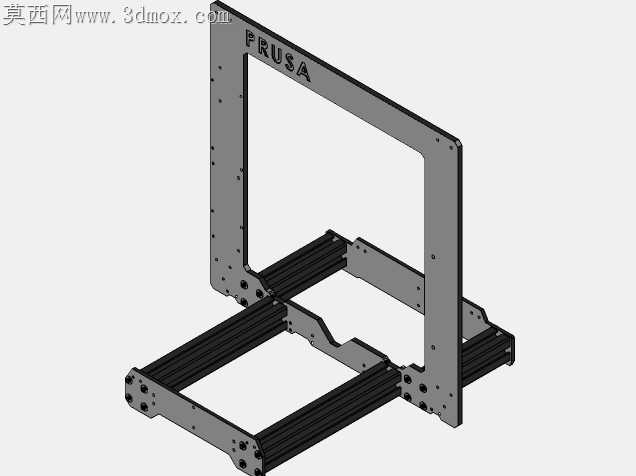

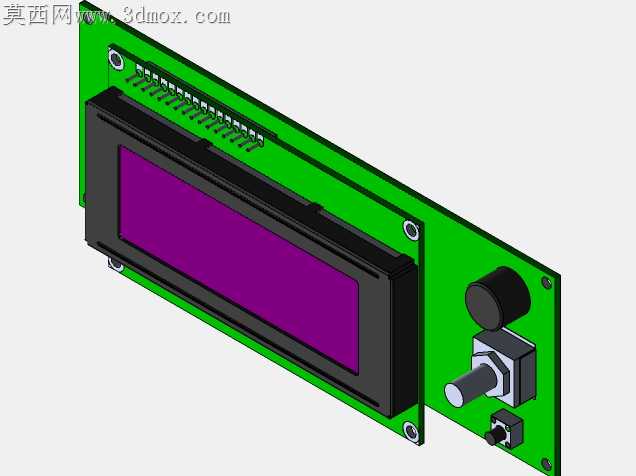

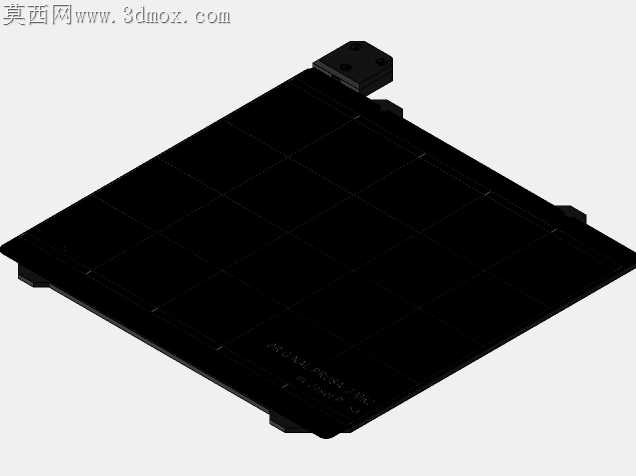

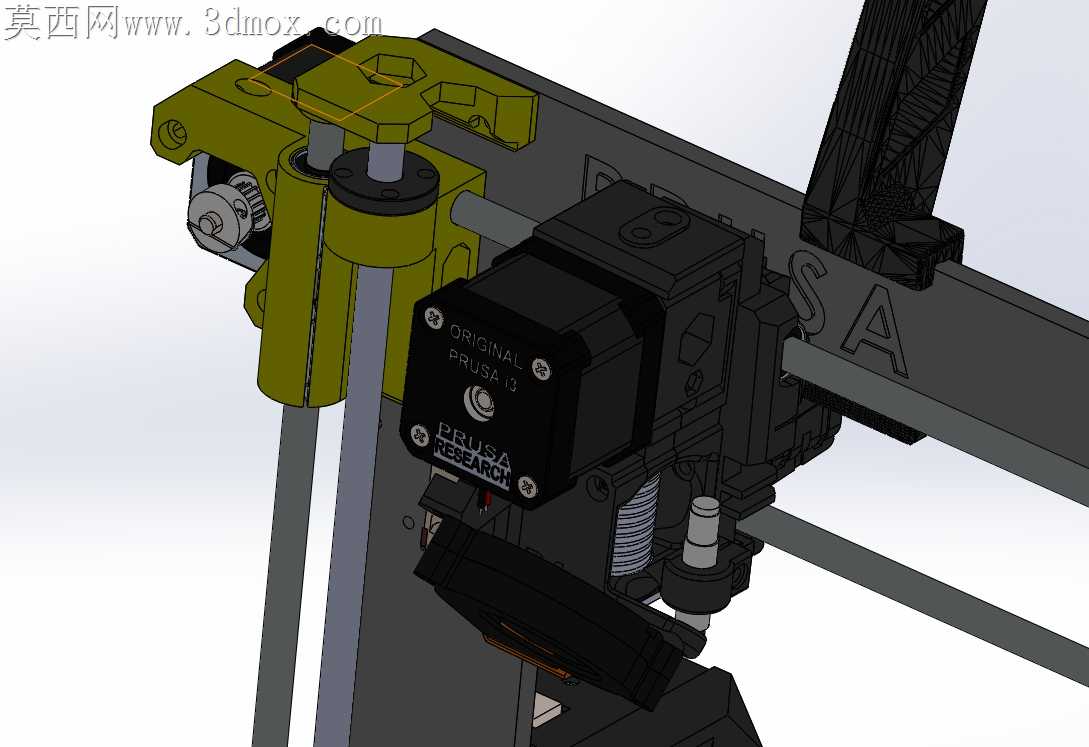

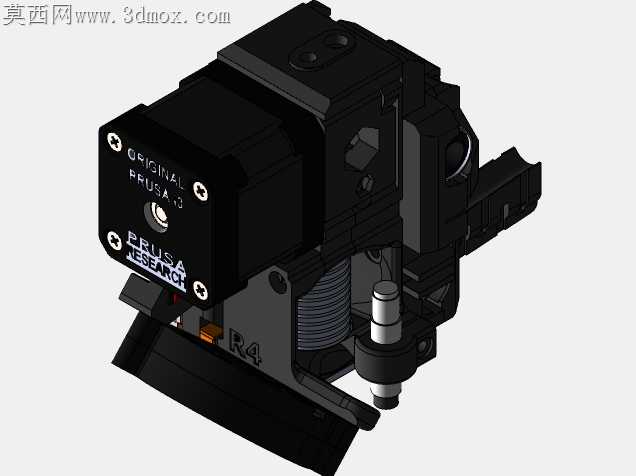

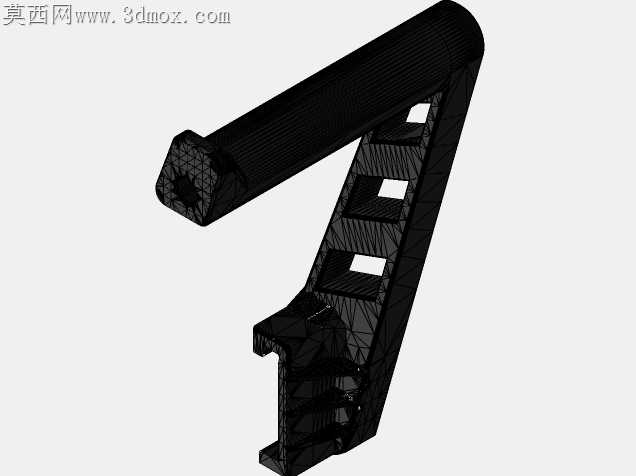

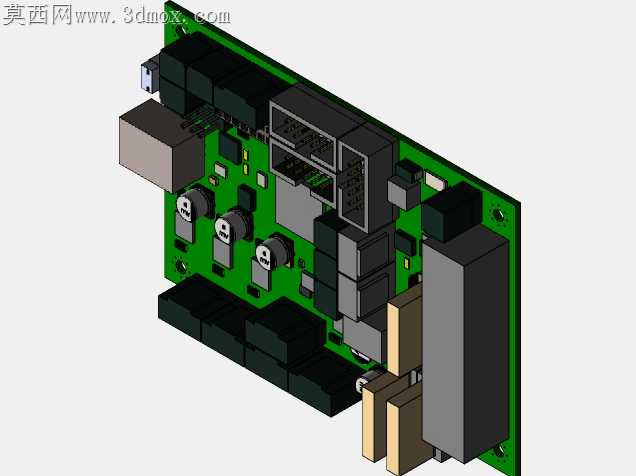

桌面级FDM设备长期存在的框架共振问题，在这套结构里通过型材连接节点的加固设计得到了针对性解决，Z轴双光杆与龙门框架的衔接处没有采用常见的塑料件直接锁附方案，而是增加了金属嵌件分担锁紧应力，避免长期往复运动后连接位出现蠕变松旷，直接降低打印层纹出现的概率。挤出机的安装位做了重心下沉调整，没有沿用高位悬挂的布局，将送丝机构与热端的相对距离缩短，减少柔性耗材送料过程中的弯折阻力，哪怕是TPU这类软质耗材，也能在高速送料时保持稳定的出料压力，不会因为送料路径过长出现堵头或者出料不均的问题。热床平台的调平组件没有采用外露的弹簧结构，而是换成了带自锁功能的微调螺母，日常拆装平台或者更换耗材时，不会因为误触导致调平参数偏移，平台底部的加热膜贴合位预留了均匀的走线槽，线材不会随着Y轴往复移动出现拖拽磨损，从根源上减少线路短路的隐患。X轴的传动同步带做了隐藏式张紧结构，不需要额外工具就能手动调整皮带张紧度，张紧轮的固定位做了偏心限位，调整时不会出现皮带跑偏的问题，长期高速运动下也不会出现皮带跳齿导致的尺寸偏差。设备侧方的控制板安装位预留了足够的散热风道，驱动模块与主控板的散热片朝向与设备内部空气流向一致，不需要额外增加高转速风扇就能满足长时间打印的散热需求，同时把电源接口与数据接口集中布置在设备后侧边缘，不会占用桌面操作空间，线材整理也更方便。料架的安装位做了可折叠设计，不使用设备时可以将料架收折贴合框架，减少设备的整体收纳体积，料架的转轴处增加了阻尼结构，料盘转动送料时不会因为惯性出现多余的线材松脱，避免线材缠绕在运动部件上。操作面板的倾斜角度经过调整，站立或者坐姿操作时都能清晰看到屏幕显示内容，按键的凸起高度做了适配，戴手套操作时也能准确触发功能按键，不会出现误触。所有外露的线材都做了拖链收纳，运动过程中线材不会与框架产生摩擦，拖链的弯曲半径符合线材的最小弯折要求，长时间往复弯折也不会出现线芯断裂的问题。框架底部的脚垫做了防滑减震处理，设备放置在光滑桌面时不会因为高速打印的震动出现移位，脚垫的高度可以微调，哪怕桌面存在轻微不平整，也能快速调平设备整体水平度，不需要额外垫塞纸片调整。
