LOTES品牌PCIe X16主板插槽连接器

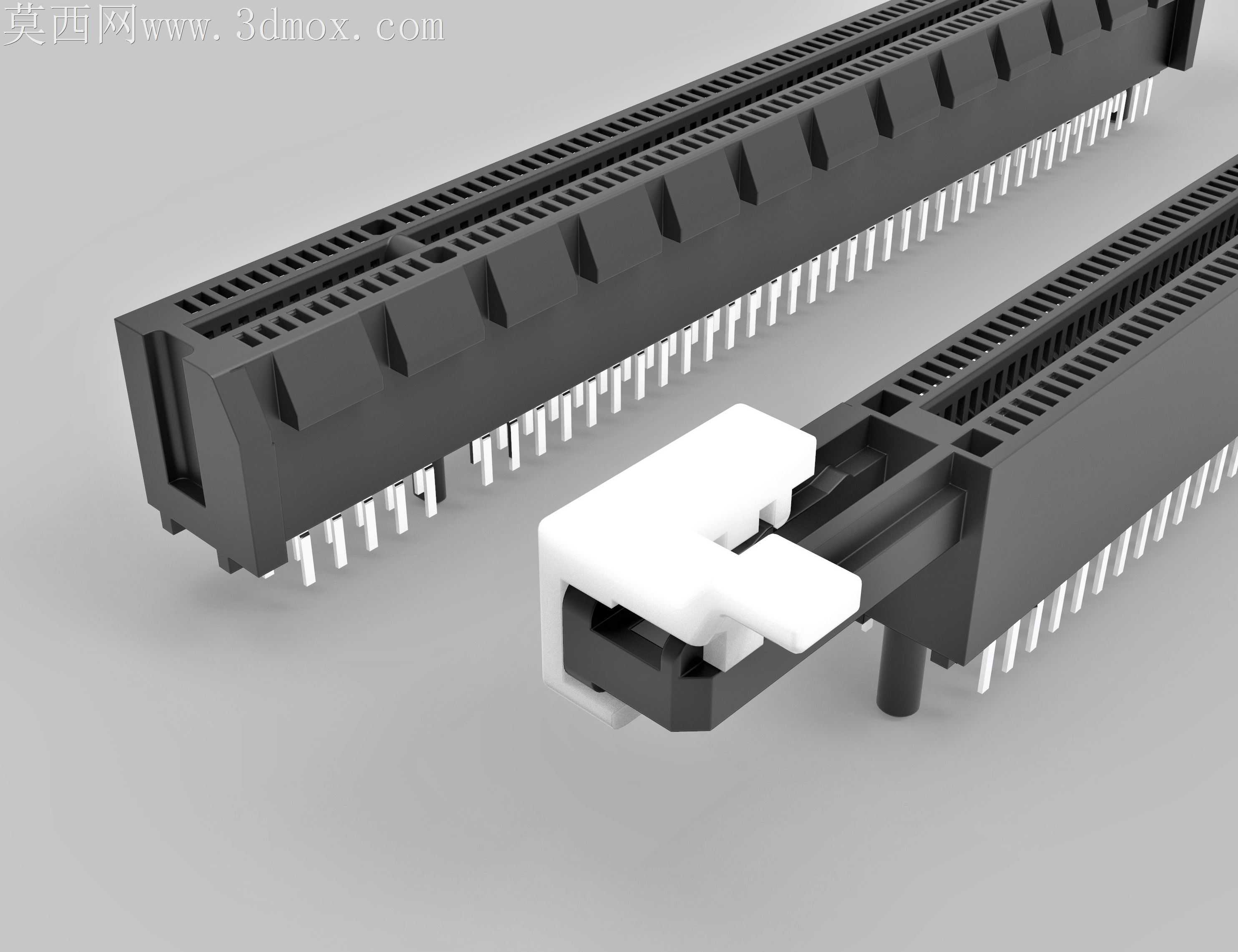

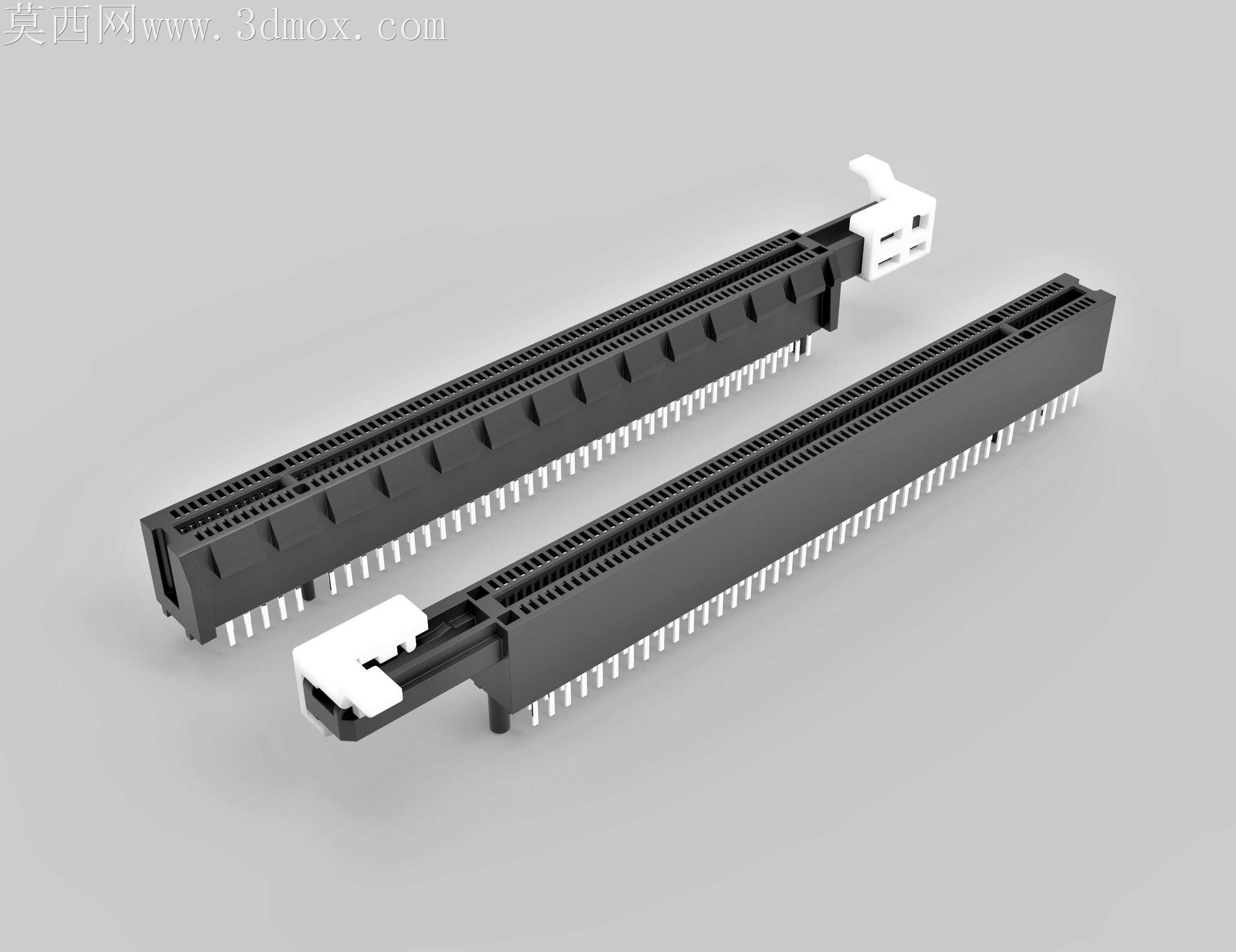

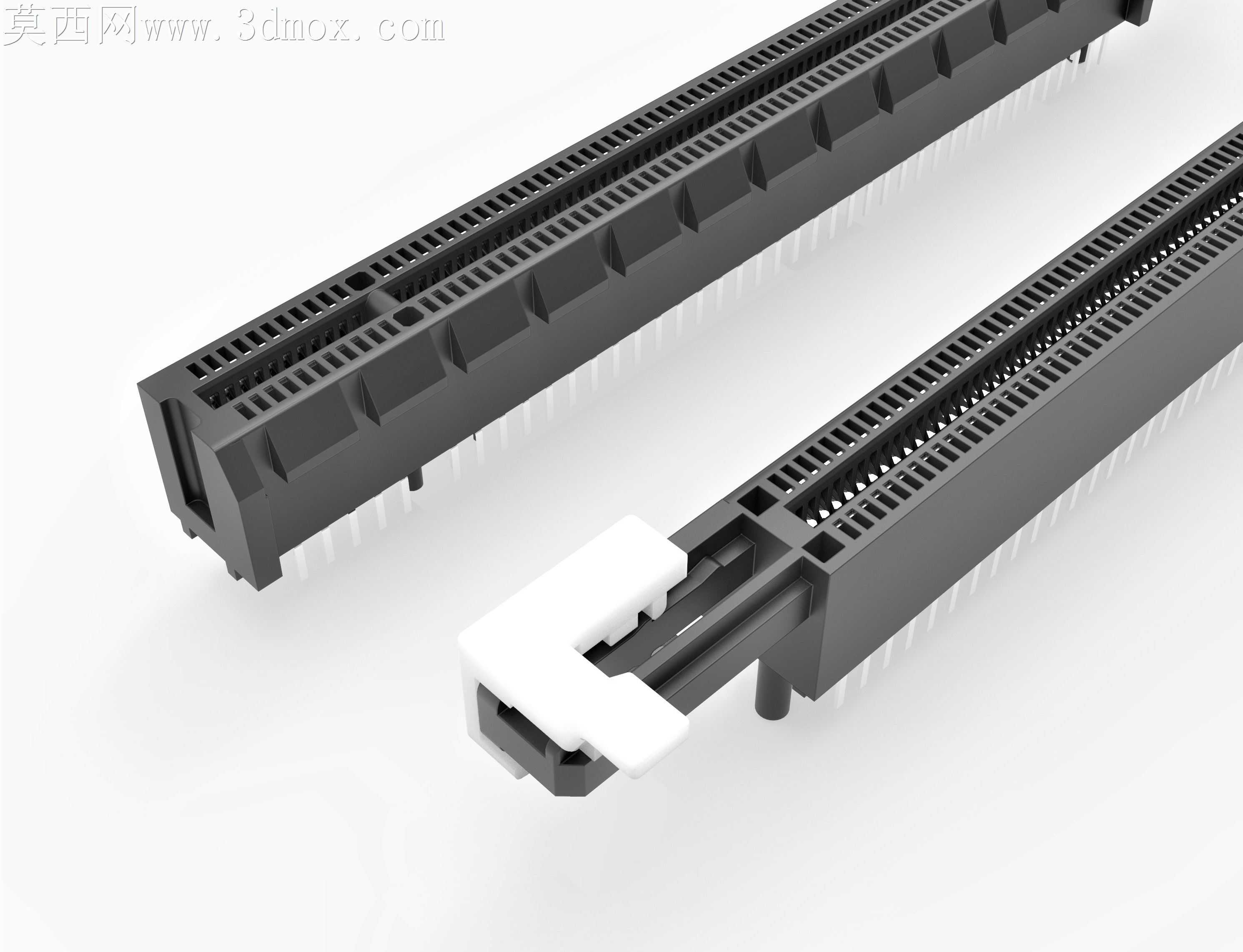

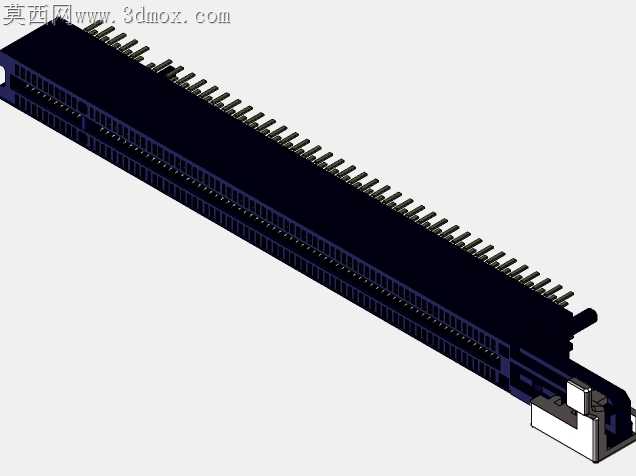

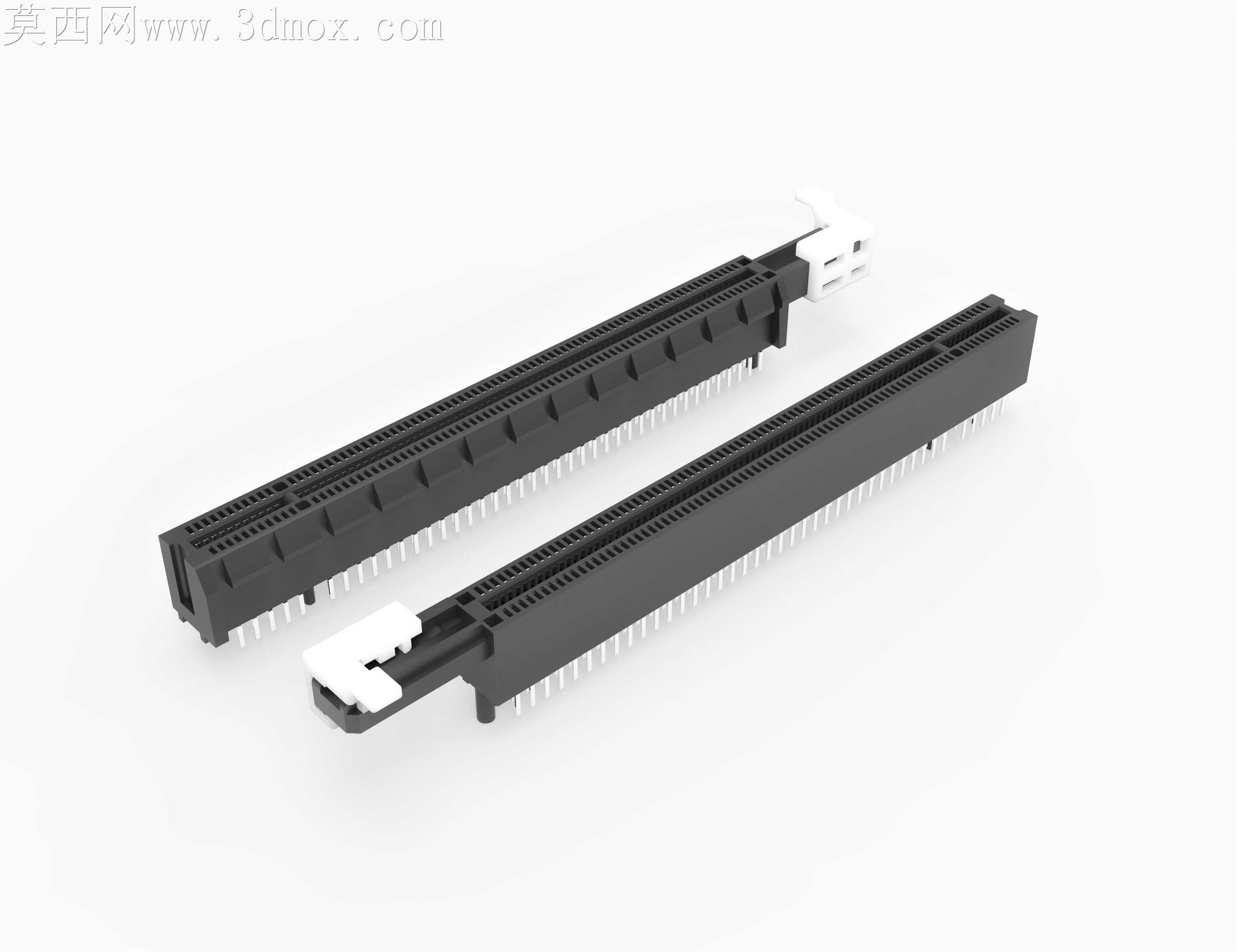

板卡插接过程中塑料卡扣断裂、针脚虚接偏移是这类长插槽最常见的装配隐患，这款PCIe X16连接器的三维结构完整还原了两端白色锁扣的活动行程空间，锁扣与槽体端部的配合间隙控制在0.15mm，既保证插拔显卡时锁扣能顺畅卡入板卡端部的缺口，又不会因为间隙过大出现锁扣松脱、板卡受震动后从槽体弹出的问题。槽体内部的接触针脚排布完全遵循PCIe规范的针脚定义，每根针脚的弯折角度、伸出槽体底部的焊脚长度都做了精准还原，焊脚伸出长度统一为1.2mm，刚好适配常规1.6mm厚度PCB板的波峰焊工艺，不会出现焊脚过短透锡不足、或是过长顶到主板背面布线层的问题。槽体侧边的定位凸台高度做了0.3mm的凸起处理，对应主板上的定位凹槽，装配时无需反复对位就能快速找准安装位置，凸台边缘做了0.1mm的倒角，避免压装时刮伤主板PCB的阻焊层。两端的锁扣采用PBT加纤材质的特性也在结构细节中有所体现，锁扣根部做了0.2mm的减薄处理，预留出足够的形变空间，按压解锁时不会因为硬度过高出现根部断裂的情况，同时锁扣与板卡接触的卡位做了防滑纹理，拆卸显卡时手指按压不会打滑。槽体内部的隔筋厚度均匀控制在0.2mm，相邻针脚之间的绝缘距离完全满足高频信号传输的绝缘要求，不会出现信号串扰的问题，隔筋端部做了导向斜面，显卡金手指插入时能顺着斜面顺滑滑入针脚接触区，不会出现针脚被顶歪的情况。槽体底部的焊脚排布做了等距优化，相邻焊脚之间的间距留足了焊盘布线空间，主板Layout时无需额外压缩走线宽度就能完成所有针脚的信号引出，焊脚周围的塑料挡墙高度刚好挡住波峰焊时的锡流，不会出现连锡短路的问题。
