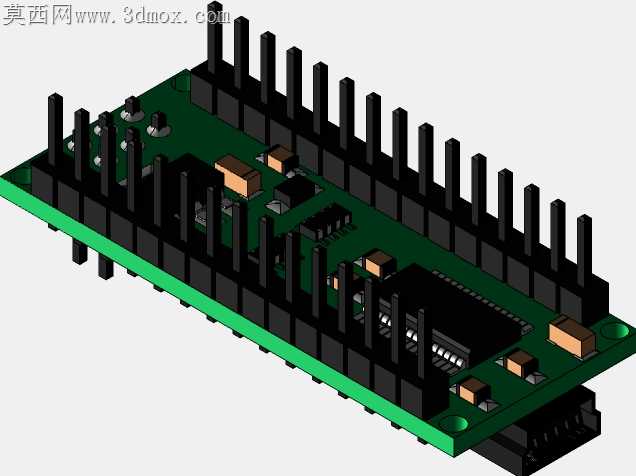

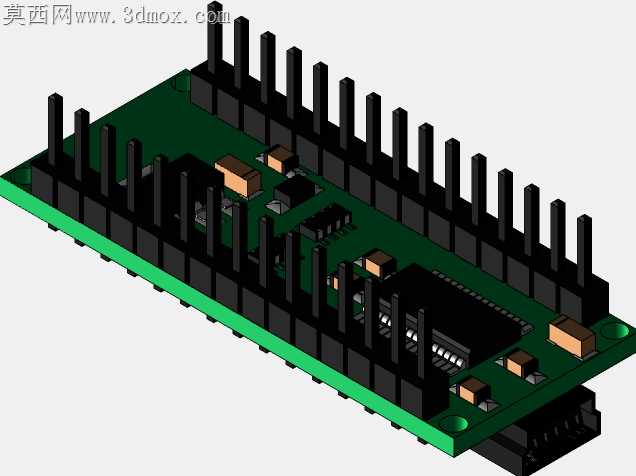

带可选ICSP管座的Arduino纳米开发板结构

手焊洞洞板做原型时最容易踩的坑，就是排针焊歪后整块板卡进外壳卡不紧，或是ICSP接口留位不足，烧录器插上去顶到周边电容。这款开发板的结构设计刚好把这些量产和手工焊接的痛点都提前做了规避。PCB板边缘预留的0.8mm工艺边，过回流焊时不会因为板材受热翘曲导致边角排针虚焊，板上两个定位孔的位置刚好卡在常用3D打印外壳的定位柱上，公差控制在0.1mm以内，装壳时不用反复打磨孔位。排针的排布特意和板上贴片元件保持了1.2mm的安全距离，哪怕是用最便宜的90度弯排针，焊接时焊锡流下来也不会短接旁边的0805封装电容，带ICSP管座的版本把接口位置往板内挪了2mm，常见的USBasp烧录器插上去不会顶到板边的复位按键，不用每次烧录都拆外壳。板上主芯片的散热焊盘特意做了露铜处理，哪怕长时间跑舵机驱动这类大负载程序，芯片表面温度也能比盖绿油的版本低4到5度，不会出现高温丢步的问题。贴片电容和电阻的摆放方向统一顺着过炉方向，过回流焊时不会因为元件两端受热不均产生立碑缺陷，手工焊接时也能顺着引脚方向快速拖焊，不用反复调整烙铁角度。排母的选型特意选了带定位凸点的款式，插在扩展板上时不会因为反复插拔导致排母松脱，哪怕是学生实训时反复接线拔插，接口也不会出现接触不良的情况。板载USB接口的位置做了局部加厚处理，插数据线时不会因为用力过猛把接口从PCB上扯下来，之前用公版nano做实训时，一学期下来有近三分之一的板是USB口被扯掉报废，这个结构改完后接口的抗弯折强度提升了近三倍。电源接口处的滤波电容特意选了高度更低的贴片型号，装在超薄外壳里不会顶到上盖，不用为了容下电容特意把外壳做厚，整体装完后的厚度能控制在8mm以内，塞进小型机器人的内部夹层时不会挤占舵机和电池的安装空间。
