卧式外燃斯特林动力装置结构设计

这套卧式布局的斯特林动力装置，依托闭式斯特林热力循环实现热能到旋转机械能的转换，目前在科教演示场景、低品位余热回收试验、小型分布式离网供能试点中都有广泛的应用空间，不同于内燃机需要燃油爆燃做功的结构，它可以适配太阳能集热、工业废热、生物质燃烧等多种外部热源，对燃料的适配性极强，运行过程中无进排气阀组的高频冲击，整体振动和噪音水平远低于同功率等级的内燃动力单元。

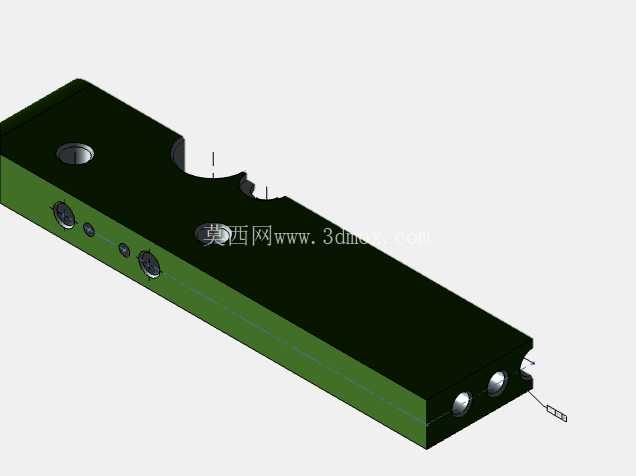

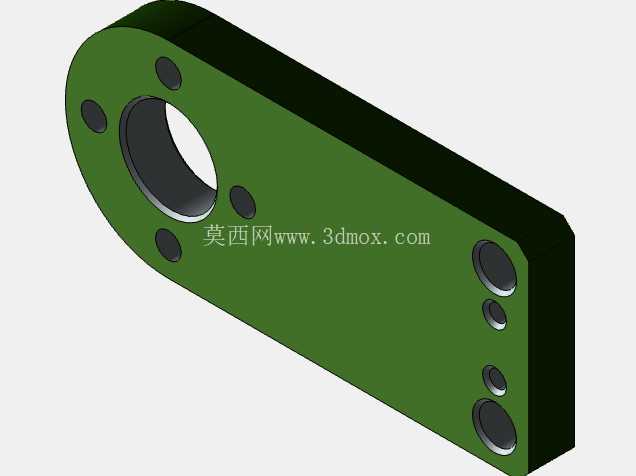

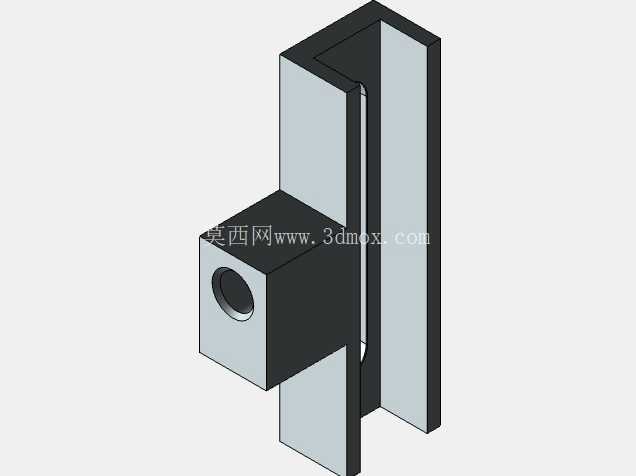

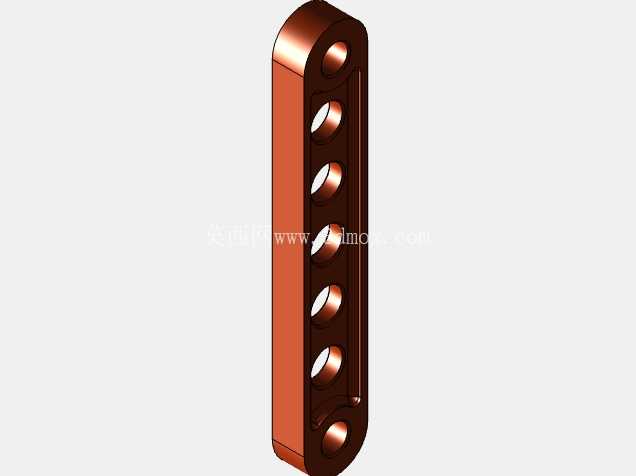

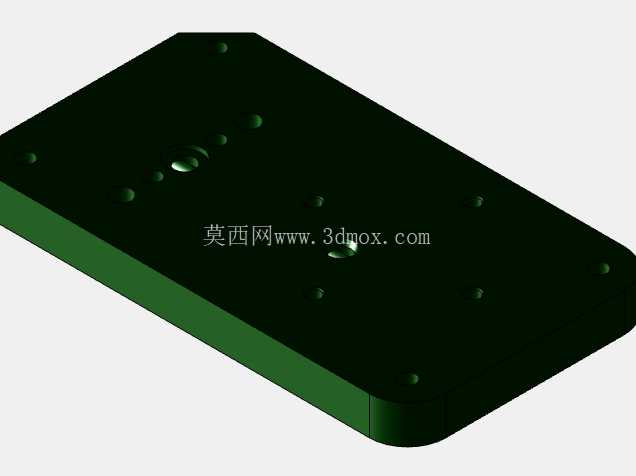

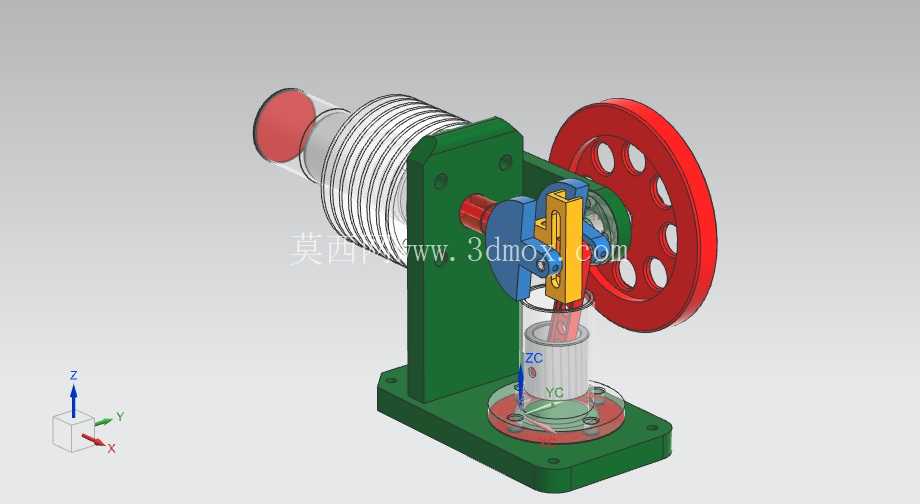

从结构组成来看，整套装置采用水平布置的动力活塞与竖直设置的置换活塞配合，通过曲柄连杆机构将活塞的往复直线运动转化为曲轴的旋转运动，曲轴输出端直接连接大直径轮辐式飞轮，依靠飞轮的转动惯量平顺循环过程中的扭矩波动，保证输出转速的稳定性。整套支撑结构采用一体化立式铸架设计，底部为带安装孔的矩形安装底板，支架主体垂直固定在底板一侧，分别为气缸组件、曲轴轴承位、置换活塞缸体提供定位支撑，安装时只需通过底板的四个沉头孔即可完成整机固定，安装边界清晰，不需要额外设计复杂的适配机架。

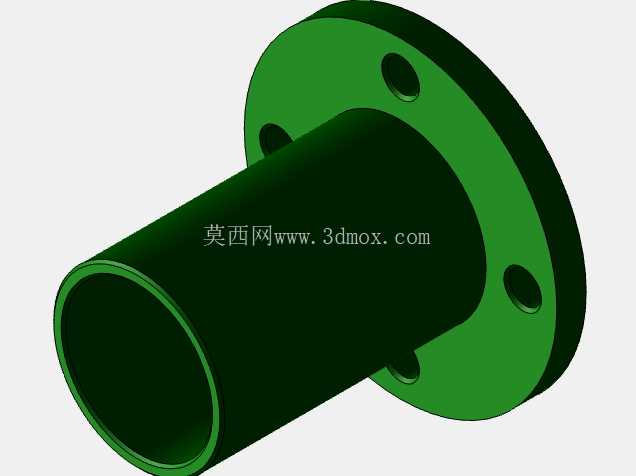

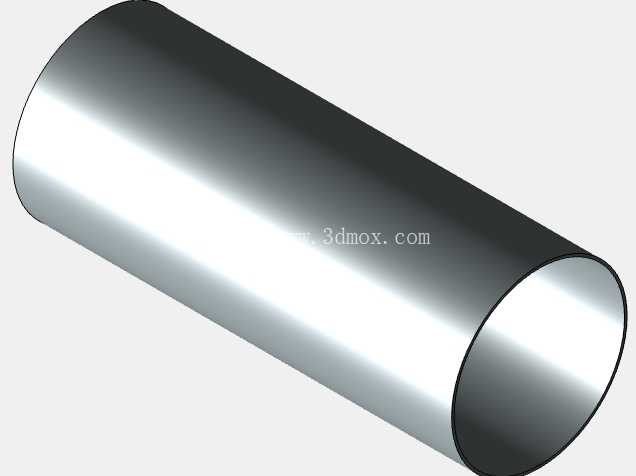

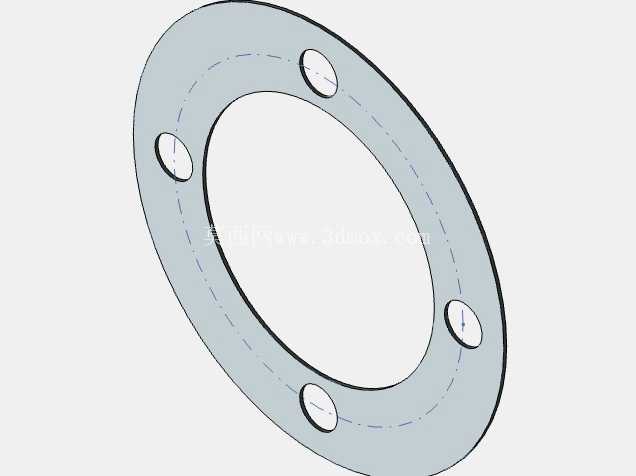

设计过程中首先要解决的是冷热腔的密封与隔热问题，置换活塞所在的气缸分为热端与冷端两个区域，热端直接接触外部热源，冷端依靠散热鳍片结构实现热量散出，动力活塞腔与置换活塞腔通过气路连通，内部充注的工质为密封状态的空气，不需要额外的工质补充回路，因此所有活塞与缸壁的配合间隙、曲轴穿出端的密封结构都经过公差匹配，既保证运动件的往复灵活性，又避免工质泄漏导致循环效率下降。水平布置的动力活塞可以降低整机的竖向高度，在桌面级科教演示场景中更便于观察活塞运动与飞轮转动的对应关系，也能减少竖直布局带来的活塞侧摩阻力，提升机械传动效率。

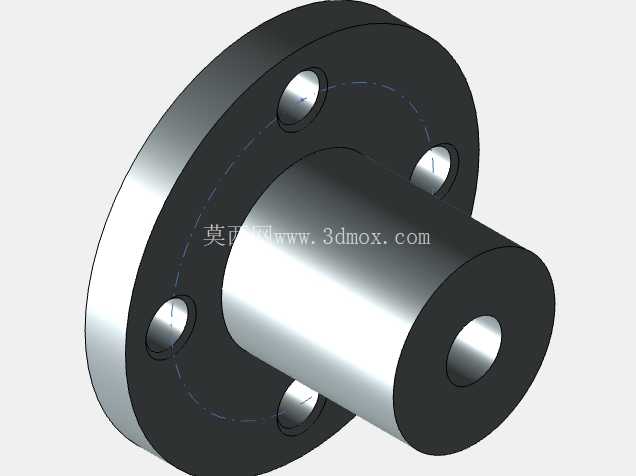

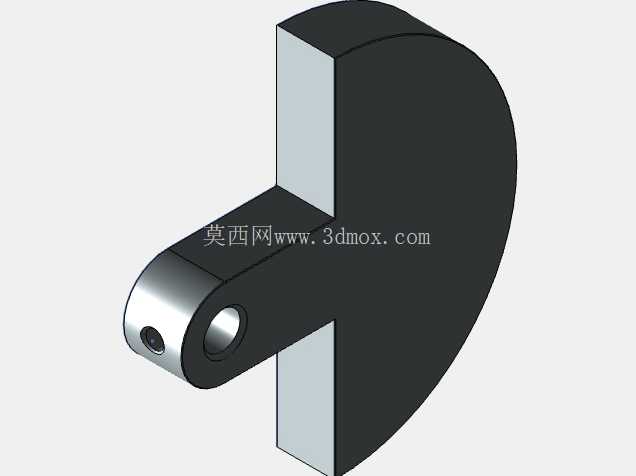

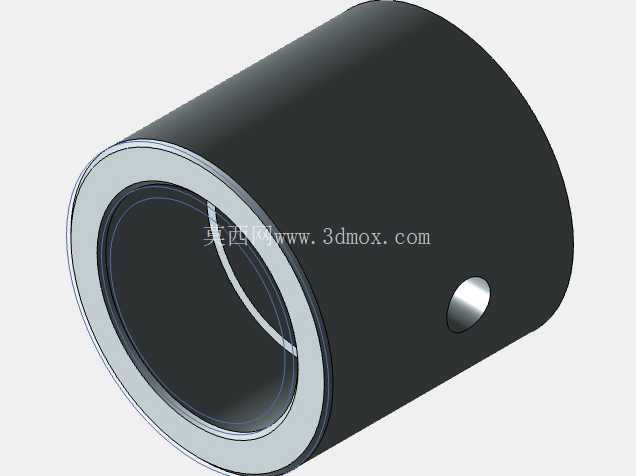

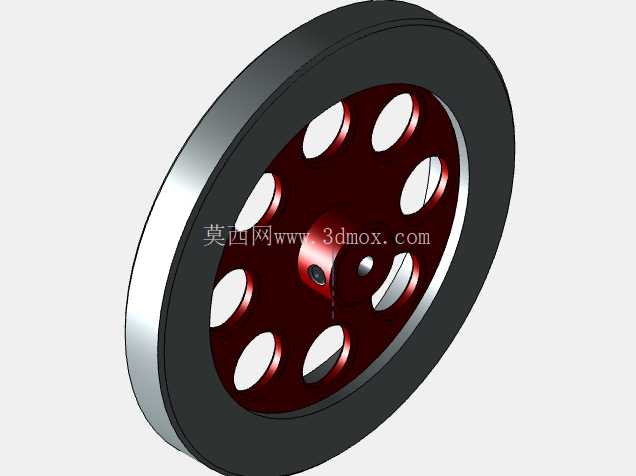

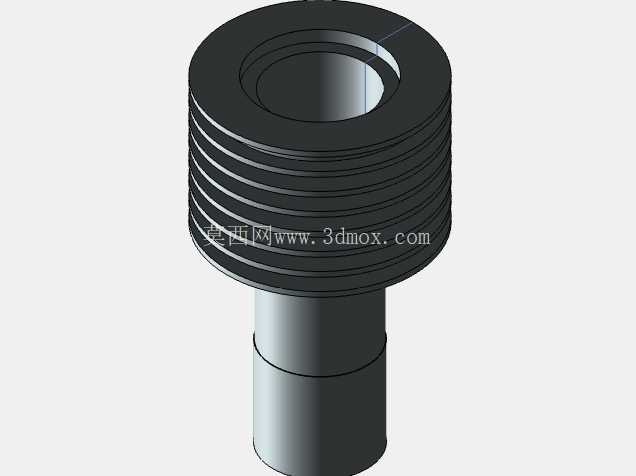

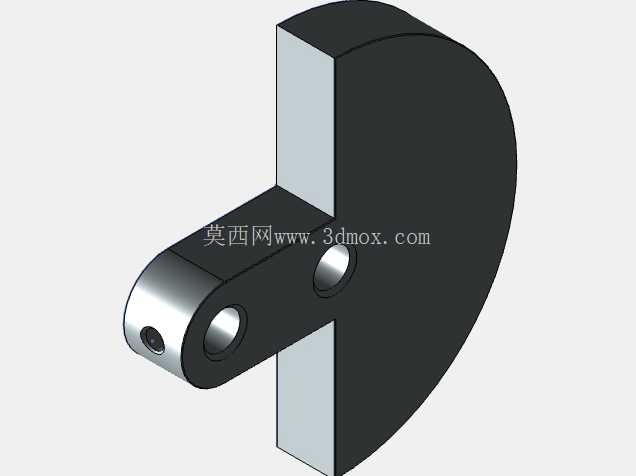

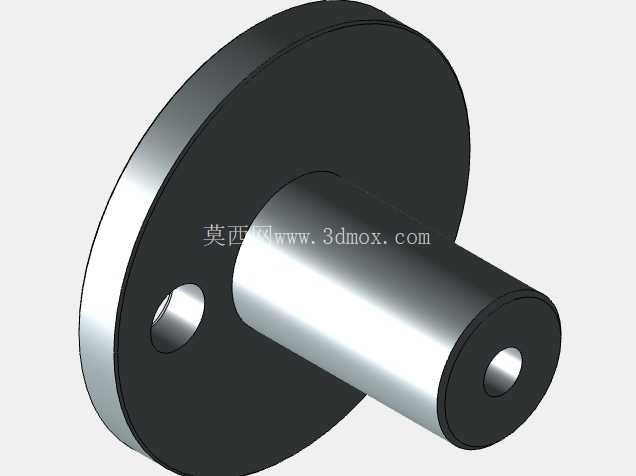

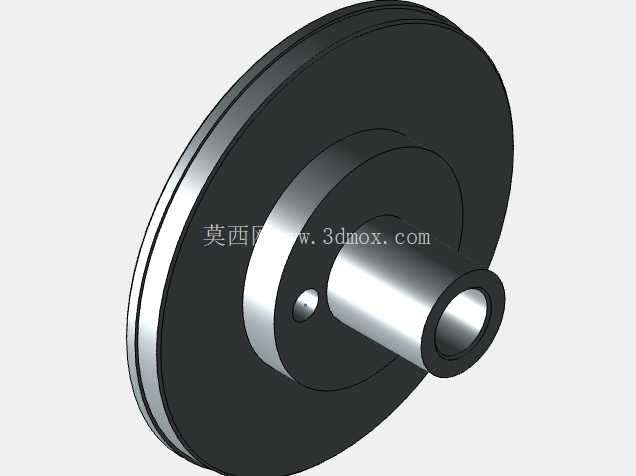

曲柄连杆机构的相位设计是整套装置的核心，动力活塞与置换活塞的运动相位差严格匹配斯特林循环的四个热力过程，保证工质在冷腔压缩、热腔膨胀的过程中能够持续对活塞做功，曲轴的轴承位采用铜套衬套结构，兼顾耐磨性与装配便捷性，不需要复杂的润滑回路即可长时间稳定运行。飞轮采用轮辐式开孔设计，在保证足够转动惯量的前提下降低整体重量，轮缘的厚度经过配重平衡，避免高速转动时出现偏心振动。散热段的鳍片采用等间距环形结构，增大与空气的接触面积，不需要额外加装冷却风扇即可满足冷端的散热需求，简化了整机的附属结构。

从安装尺寸来看，整机沿动力活塞轴向的总长度控制在200mm以内，竖向高度不超过150mm，底板宽度约100mm，属于小型桌面级动力装置，安装时需要预留飞轮转动的安全空间，热端一侧需要预留热源放置的位置，避免周围部件被高温热端烘烤损坏。在实际教学应用中，这套装置可以直观展示外燃机的工作原理，帮助学习者理解热力循环、曲柄连杆运动、飞轮储能等基础机械原理；在余热回收试验场景中，可以通过更换不同的热端换热结构，测试不同温度热源下的动力输出特性，为小型低品位热能回收装置的研发提供试验载体。整套结构的所有运动件都做了运动干涉校验，活塞往复行程、连杆摆动角度、飞轮转动范围都预留了足够的安全间隙，装配过程中不需要额外做配磨调整，按照装配关系即可完成整机组装，运行过程中运动轨迹清晰，便于观察各个部件的运动配合关系。
