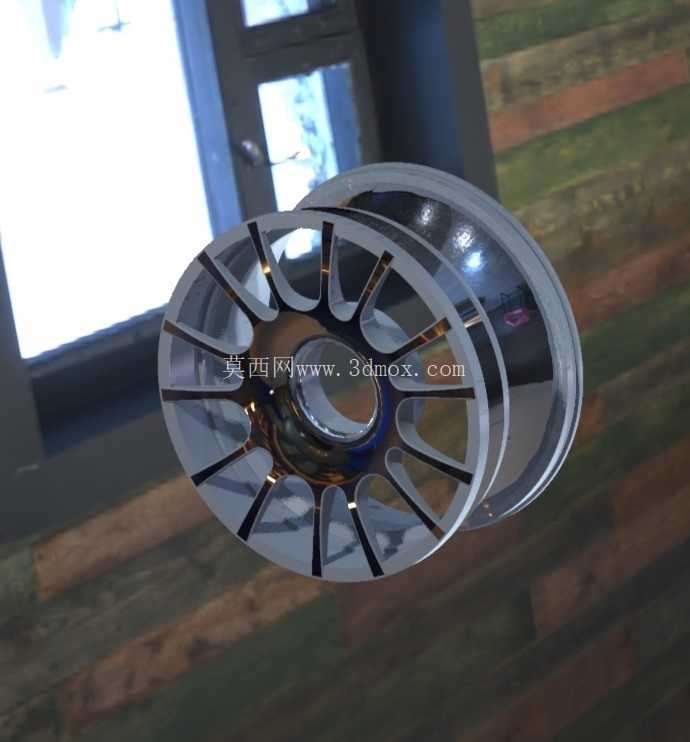

日常做底盘行走部件建模时,轮毂是绕不开的核心承载件,这次的轮辋结构,首先要匹配乘用车的常规安装边界,PCD孔位按照主流五孔乘用车型的分布圆尺寸设定,中心孔直径适配多数家用前驱、四驱车型的轴头配合公差,避免安装时出现同轴度偏差导致高速行驶抖动。轮辐采用多辐条镂空设计,不是单纯为了外观造型,首先要平衡刚性与簧下质量,每根辐条的截面做渐变处理,靠近轮心安装座的位置厚度更大,向轮辋边缘延伸时逐步收窄,既保证制动过程中轮辐承受制动力矩时的抗剪切强度,也能减少不必要的材料堆砌,降低整车簧下重量,对提升悬挂响应效率、减少颠簸路面的冲击传导有实际作用。
轮辋的胎圈座位置严格按照乘用车轮胎的标准配合尺寸设计,保留合适的过盈量,既保证轮胎充气后与轮辋的密封性能,也避免安装轮胎时出现卡滞或者配合过松导致的漏气风险,轮缘位置做圆弧过渡处理,减少轮胎拆装时对胎侧的剐蹭损伤,也能在车辆过弯侧倾时,给胎壁提供足够的支撑面,避免轮胎脱圈。设计过程中首先要考虑的是实际装车后的工况,日常行驶中轮毂需要承受垂直方向的车身载荷,过减速带、坑洼路面时的瞬时冲击载荷,还有加速、制动时的扭矩传递,转向时的横向载荷,所以在安装盘与轮辐的衔接位置做了圆角过渡,避免应力集中导致的疲劳开裂,安装盘的螺栓孔周边做了局部加厚,分散螺栓锁紧时的压应力,也能在长期行驶后避免螺栓孔出现变形失圆。
轮辐之间的镂空间隙,除了减重作用,还要兼顾制动系统的散热需求,镂空的宽度和角度经过调整,车辆行驶时气流可以顺着辐条间隙直接冲刷制动卡钳和刹车盘,带走频繁制动产生的热量,减少长距离下坡或者激烈驾驶时的制动热衰减风险。轮辋的整体宽度按照常规家用车17寸轮圈的适配范围设定,ET值(偏距)保留在常规家用车的适配区间内,安装后不会超出翼子板边界,也不会与内侧的悬挂摆臂、减震器筒身发生运动干涉,打满方向时轮辐与卡钳之间预留足够的安全间隙,即使后期更换更大尺寸的改装卡钳,也有足够的调整空间。表面的造型细节上,辐条表面做了微弧面处理,不是完全的平面,一方面是提升刚性,平面结构在承受径向冲击时容易出现形变,微弧结构可以将冲击力向两侧辐条分散,另一方面也能减少行驶中气流在辐条表面产生的风噪,顺着弧面导流的气流不会在轮腔内部形成乱流。气门嘴的安装位置设置在两根辐条之间的轮辋凹陷处,既方便后期充气时连接气嘴,也避免气门嘴突出轮辋表面,在行驶中被飞溅的石子击打损坏。
做三维建模时,首先从安装盘的基准面开始绘制草图,确定中心孔、螺栓孔的位置度公差,再通过放样命令生成每根轮辐的渐变截面,最后通过环形阵列完成整体轮辐结构,轮辋部分通过旋转命令生成基础轮廓后,再对胎圈座、轮缘位置做细节修整,所有衔接位置的圆角都按照实际机加工的工艺要求设定,避免出现过小的圆角导致铸造或者机加工时出现应力集中或者刀具无法加工的问题。整个结构没有多余的装饰性特征,所有造型都服务于实际承载、安装、散热的功能需求,匹配常规家用乘用车的行走系统改装、替换需求,建模过程中所有尺寸都参考量产轮毂的行业标准,没有随意设定的非标准尺寸,保证模型可以直接用于后续的结构仿真、工艺开模参考,导入仿真软件后可以直接施加径向载荷、扭矩载荷做疲劳强度分析,不需要额外做大量的模型修复工作。
