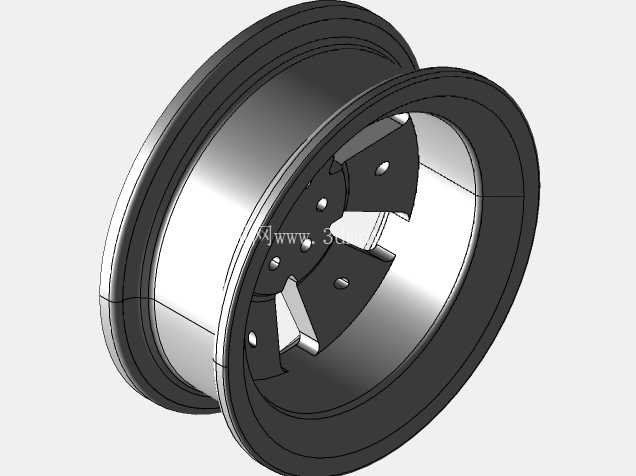

乘用车铝合金轮毂结构设计方案

日常做底盘行走部件建模时，轮毂是绕不开的核心承载件，这次的合金轮毂结构，完全围绕乘用车日常行驶的载荷工况做的参数化搭建。先从实际应用场景说，这类轮毂主要适配家用紧凑型乘用车，替换传统钢制轮毂，兼顾非铺装路面的冲击载荷与城市铺装路面的高速行驶稳定性，日常行驶中需要同时传递驱动扭矩、承受车身垂直载荷、缓冲过坎时的径向冲击，还要在转向时提供足够的侧向支撑刚度，避免轮辋变形引发轮胎脱圈风险。

设计思路上没有做过多花哨的镂空造型，优先保证结构强度冗余，轮辐采用不等厚变截面设计，靠近安装盘的位置厚度更大，往轮辋方向逐步做减薄处理，既可以分散螺栓孔位置的应力集中，也能控制整体重量，降低簧下质量，提升悬架的响应速度。安装面的螺栓孔分布严格按照常规乘用车的PCD节圆尺寸排布，中心孔预留了适配不同车型轴头的配合公差，安装端面做了0.1mm的平面度要求，避免装车后出现高速抖动的问题。轮辋部分的胎圈座位置做了标准的15度锥面设计，匹配无内胎子午线轮胎的密封要求，轮缘位置做了加厚的防擦结构，日常路边停车蹭到路肩时不会轻易刮伤胎圈密封面，也能降低轮辋边缘变形的概率。

从安装边界来看，轮辐背面预留了足够的刹车卡钳避让空间，适配常规15-16寸刹车盘的浮动卡钳安装，不会出现转向时轮辐蹭卡钳的问题；轮辋的偏距设置在常规家用车的ET值区间，装车后轮胎不会超出翼子板，也不会蹭到内侧的悬架摆臂与减震器。气门嘴孔位置做在轮辐的间隙处，安装充气时不需要额外调整角度，日常补胎充气操作更方便。

实际建模过程中，所有过渡位置都做了圆角处理，没有尖锐的直角结构，避免压铸生产时出现应力开裂，也能减少行驶过程中应力集中引发的疲劳断裂风险。轮辐的通风间隙经过排布，行驶时的气流可以直接扫过刹车盘表面，带走制动产生的热量，降低长距离下坡时刹车热衰减的概率。整个轮毂的壁厚均匀性控制在±1.5mm以内，符合铝合金压铸的工艺要求，生产时不容易出现缩孔、冷隔等铸造缺陷，后续机加工的余量也控制在合理范围，减少加工工时。

不同于改装类的大尺寸夸张轮毂，这款结构完全偏向量产实用取向，没有为了造型牺牲承载能力，载荷系数按照国标乘用车轮毂要求做了1.8倍的冗余设计，即使在满载过减速带、高速过坑的极端工况下，也能保证结构不发生塑性变形。轮辋的槽底深度符合轮胎拆装的标准要求，后续更换轮胎时不需要使用撬棍硬撬，避免损伤轮辋表面的涂层。安装螺栓的沉孔深度做了严格控制，螺栓拧紧后不会突出安装面，也不会因为沉孔过深导致螺栓啮合长度不足，保证车轮连接的可靠性。
