行星齿轮传动系统组件结构设计

这套行星齿轮系统组件，是传动链路里实现大减速比、同轴动力传输的核心结构，日常在工业减速机、伺服传动模组、小型动力传输单元里都能见到它的应用场景。区别于定轴齿轮传动，这套结构把动力输入、输出端布置在同一轴线上，能在极小的安装空间内实现高扭矩传递，同时兼顾传动效率与负载均匀性。

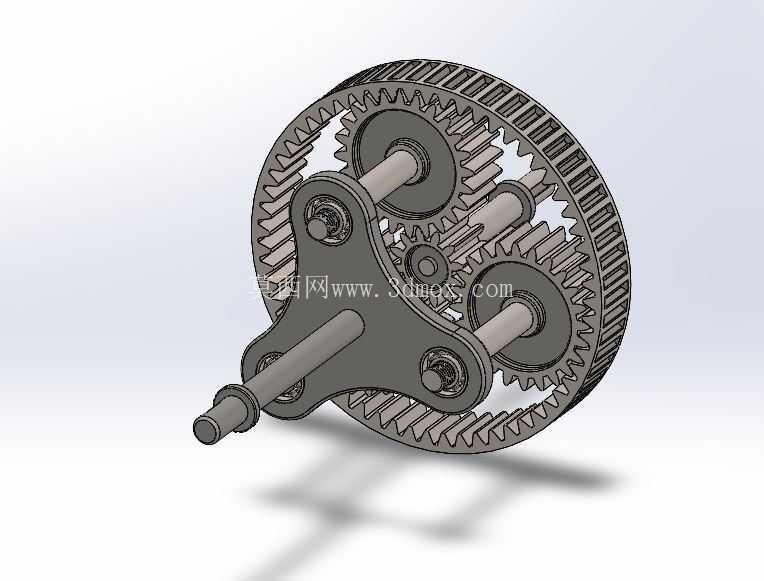

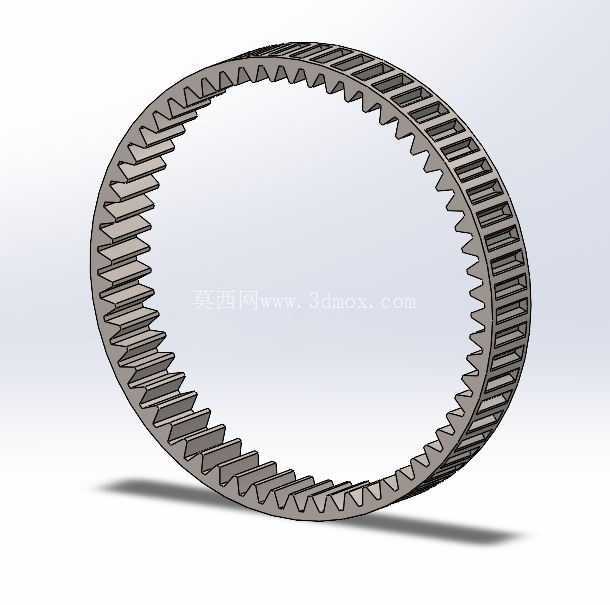

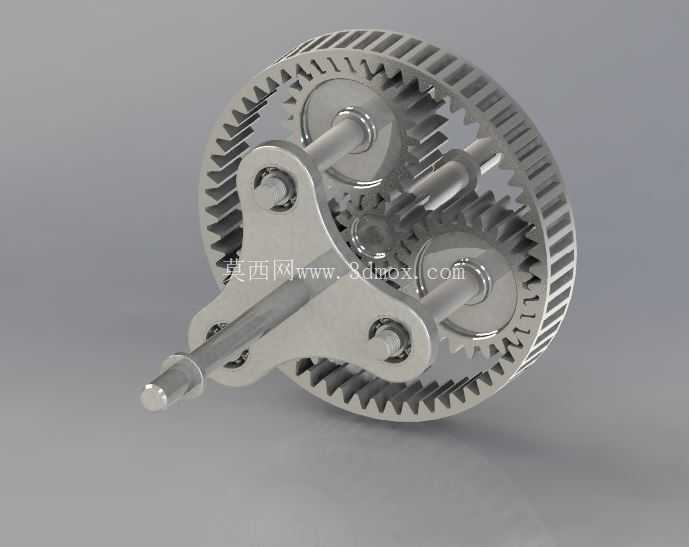

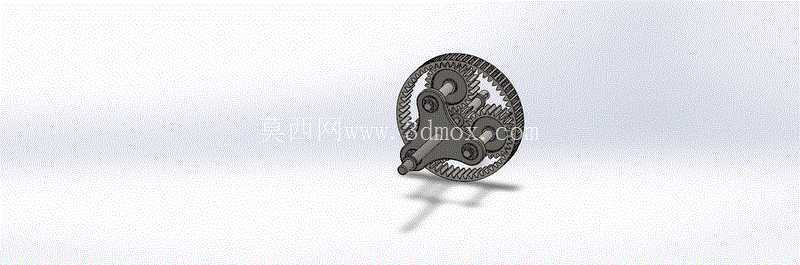

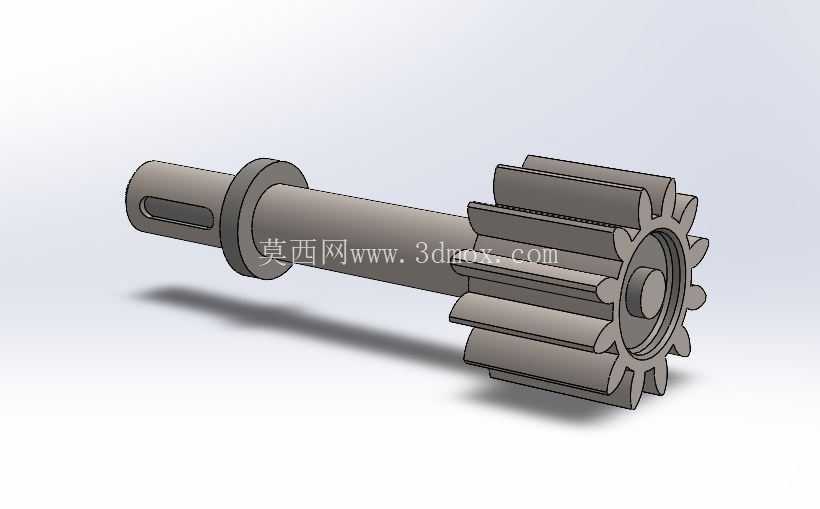

从结构设计逻辑来看，这套组件采用经典的NGW型行星排布：外侧是一体式内齿圈，中间布置三个均匀分布的行星轮，中心为太阳轮输入结构，行星轮通过销轴铰接在行星架上，动力从太阳轮输入后，经行星轮分流传递，最终通过行星架或者固定内齿圈的方式实现减速输出。三个行星轮呈120度均布的设计，能让径向啮合力相互抵消，大幅降低主轴轴承的径向负载，同时多齿啮合的特性也让整体承载能力比同模数的定轴齿轮组高出不少，适合中高扭矩的传动场景。

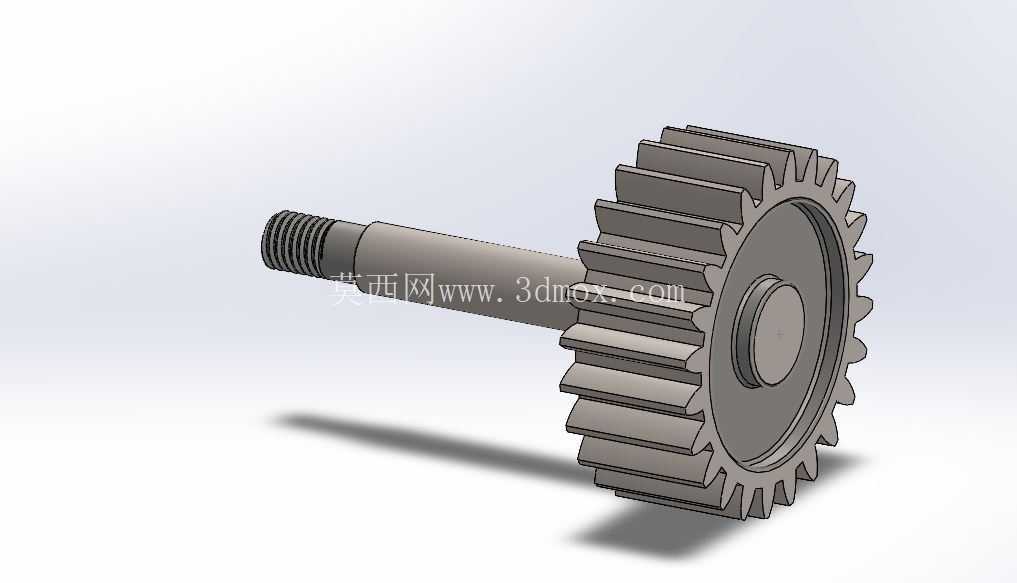

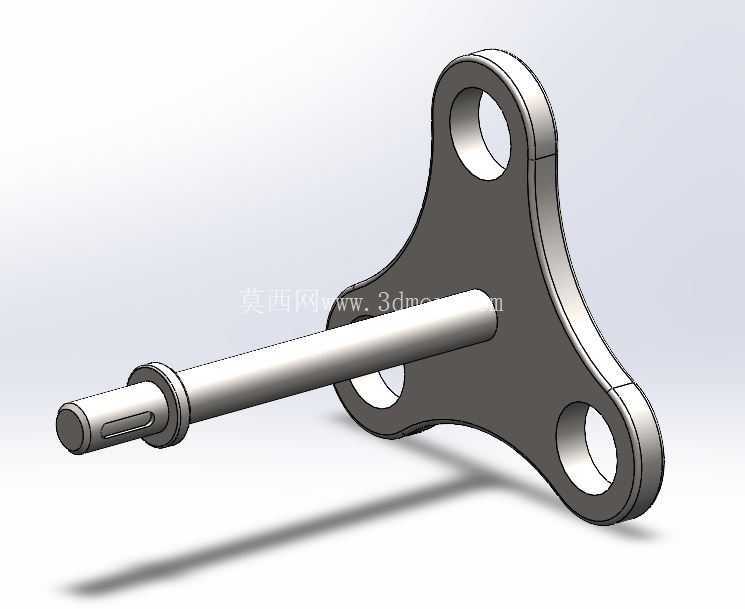

实际选型适配时，首先要明确安装边界：这套组件的输入轴为圆柱光轴结构，输出端与行星架集成，整体径向尺寸由内齿圈的齿顶圆直径决定，轴向尺寸要覆盖太阳轮、行星轮、行星架侧板以及输入输出轴的伸出长度，安装时需要保证内齿圈的固定端与壳体的同轴度公差控制在0.02mm以内，避免行星轮啮合时出现偏载，加剧齿面磨损。行星轮与销轴之间预留了轴承安装位，实际装配时可以根据转速需求选择滑动衬套或者滚针轴承，高转速工况下建议采用滚针轴承降低摩擦损耗，低转速大负载场景可以用铜基滑动衬套提升抗冲击能力。

从功能特性来说，这套结构可以通过固定不同的构件实现三种传动模式：固定内齿圈时，太阳轮输入、行星架输出，为标准减速模式，减速比由内齿圈与太阳轮的齿数比决定；固定行星架时，太阳轮输入、内齿圈输出，为反向升速模式，适合小功率的增速传动场景；固定太阳轮时，内齿圈输入、行星架输出，能获得更大的减速比，适配大扭矩低转速的输出需求。设计时所有齿轮均采用渐开线圆柱直齿齿形，齿形参数统一模数、压力角，保证啮合时的侧隙在合理范围，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡滞、热胀咬死的问题。

建模过程中需要重点关注几个配合公差：行星轮销轴与行星架安装孔的配合采用H7/k6过渡配合，保证销轴固定牢靠不会出现转动；行星轮内孔与轴承外圈、轴承内圈与销轴的配合要根据轴承选型确定公差带，避免跑圈；内齿圈与外部壳体的配合采用H7/h6间隙配合，方便装配同时保证同轴度。齿面的建模要严格按照渐开线方程生成，齿根圆角按照模数的0.38倍设置，避免齿根应力集中导致断齿失效，三个行星轮的安装孔位置度公差要控制在0.01mm以内，保证三个行星轮同时与太阳轮、内齿圈啮合，避免单个轮齿负载过大。

实际应用中，这套结构常被集成在伺服电机的输出端，用来降低电机输出转速、提升输出扭矩，满足自动化设备中传送带、机械手关节、回转工作台的驱动需求；也可以用在小型电动工具、代步车的传动系统中，利用其同轴传动的特性缩小整体设备体积。在做结构验证时，要重点校核齿面接触强度与齿根弯曲强度，根据额定负载计算齿轮的模数、齿宽参数，保证在额定工况下的使用寿命达到设计要求，同时行星架的结构强度也要做有限元校核，避免大扭矩输出时行星架出现变形，导致行星轮轴线偏斜，影响传动平稳性。
