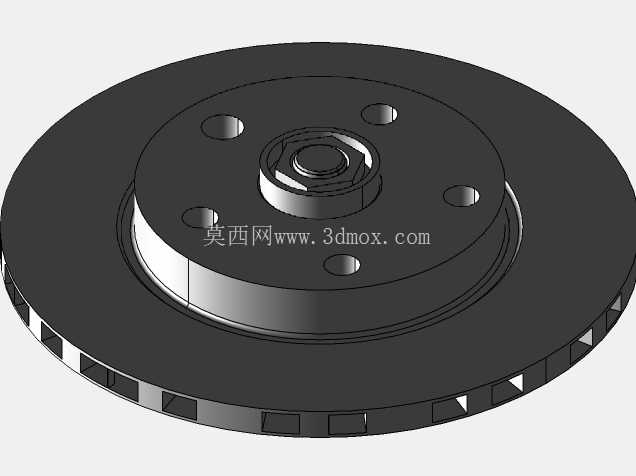

大众MK4车型通风盘式制动转子结构

　　日常做底盘制动系统匹配时，通风盘式转子的散热结构设计是绕不开的核心环节，这款适配大众MK4车型的前制动转子，在结构上完全遵循原厂装车的安装边界做了全参数还原，能直接用于制动系统的匹配校核、改装方案的干涉验证，也能作为同级别车型制动部件逆向设计的参考基准。先从安装匹配的边界说起，转子中心的定位凸台是和轮毂轴头过盈配合的基准面，这个面的圆柱度公差直接决定了装车后制动盘的端面跳动量，建模时这个配合面的粗糙度、配合公差带都按照原厂装车件的要求做了还原，周围四个均匀分布的螺栓过孔，孔位的位置度公差严格匹配MK4车型的转向节安装孔距，装配时不需要额外扩孔或者调整位置，能直接和原厂轮毂螺栓适配，不会出现安装错位导致的制动抖动问题。很多人做制动盘建模时容易忽略通风道的结构，这款转子采用的是径向直叶片通风结构，36片散热叶片沿着圆周均匀分布在两层摩擦盘之间，叶片的厚度、相邻叶片之间的流道截面积，都是按照制动热容量的计算结果匹配的——车辆在连续制动工况下，比如长下坡路段频繁踩刹车，摩擦产生的热量会通过两层摩擦盘传导到中间的散热叶片上，车轮转动时带动的气流会从通风道的内圈进入，沿着径向流道从外圈甩出，把热量快速带走，避免摩擦面温度过高出现热衰退，这也是通风盘比实心盘更适合乘用车主制动轮的核心原因。

　　摩擦工作面的设计也有讲究，整个摩擦环带的宽度是和匹配的制动片摩擦面积完全对应的，建模时摩擦面没有做额外的划线或者打孔处理，保留了原厂素盘的工作面形态，这种设计的好处是制动片的磨损更均匀，不会因为盘面的沟槽导致制动片出现异常偏磨，日常维护时的更换成本也更低。摩擦面和中心安装盘之间的连接颈做了变厚度过渡处理，这个位置是应力集中的高发区，车辆紧急制动时，制动钳的夹紧力会让摩擦盘承受巨大的剪切力矩，同时制动产生的高温会让整个盘体出现热膨胀，变厚度的过渡结构既能分散应力集中，避免盘体在连接位置出现开裂，也能给热膨胀留出足够的变形余量，减少高温下的盘面翘曲变形。

　　从实际应用场景来看，这个模型既可以用于汽修专业的制动系统结构教学，让学员直观理解通风盘的散热原理和安装定位逻辑，也能用于改装场景下的轮圈避让校核——很多车主改装大尺寸卡钳时，容易出现卡钳和制动盘内圈、轮毂中心凸台干涉的问题，用这个三维模型提前做装配干涉检查，就能提前确认匹配度，避免反复拆装的麻烦。做结构设计时还要考虑动平衡的预留设计，这款转子的外圈边缘预留了平衡块的安装位置，实际生产中完成机加工后，会通过动平衡测试在对应位置去除材料或者加装平衡块，把整个盘体的动平衡量控制在允许范围内，避免高速制动时出现方向盘抖动的问题。

　　另外，中心安装盘的端面和摩擦工作面的平行度公差，也是建模时重点还原的参数，这个公差如果超差，装车后即使螺栓拧紧力矩符合要求，制动盘也会出现端面跳动，轻的话会导致制动时方向盘抖动，重的话会让制动片出现异常磨损，缩短制动系统的维护周期。很多刚接触底盘设计的工程师容易把制动盘当成一个简单的回转件，实际上每一个尺寸的确定都要经过热容量计算、强度校核、装配匹配多轮验证，比如通风道的叶片数量，不是随便定的，叶片太少会导致散热面积不足，连续制动时温度上升太快；叶片太多又会增加整个盘体的重量，增大簧下质量，影响车辆的悬挂响应，这款转子的36片叶片是在散热效率和重量之间做的平衡取舍，既满足了MK4车型1.3吨左右整备质量的制动热容量需求，也把簧下质量控制在了合理范围内。还有摩擦面的厚度设计，整个摩擦环带的厚度预留了磨损余量，当摩擦面磨损到极限厚度时就需要更换，建模时也把磨损极限的标识位置做了还原，方便日常检查时判断制动盘的剩余使用寿命。
