奇瑞A3轿车配套前通风制动盘结构

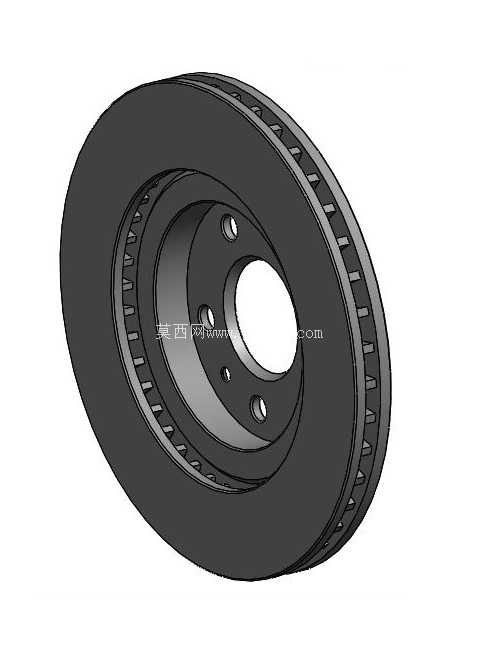

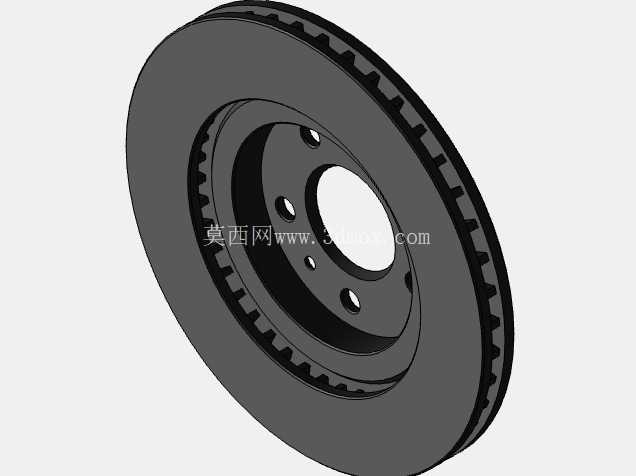

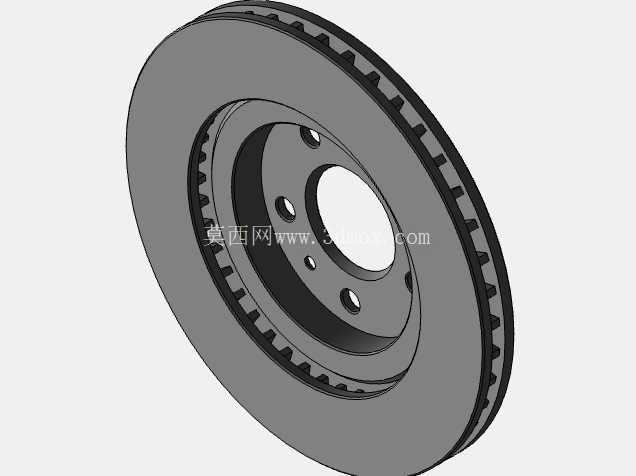

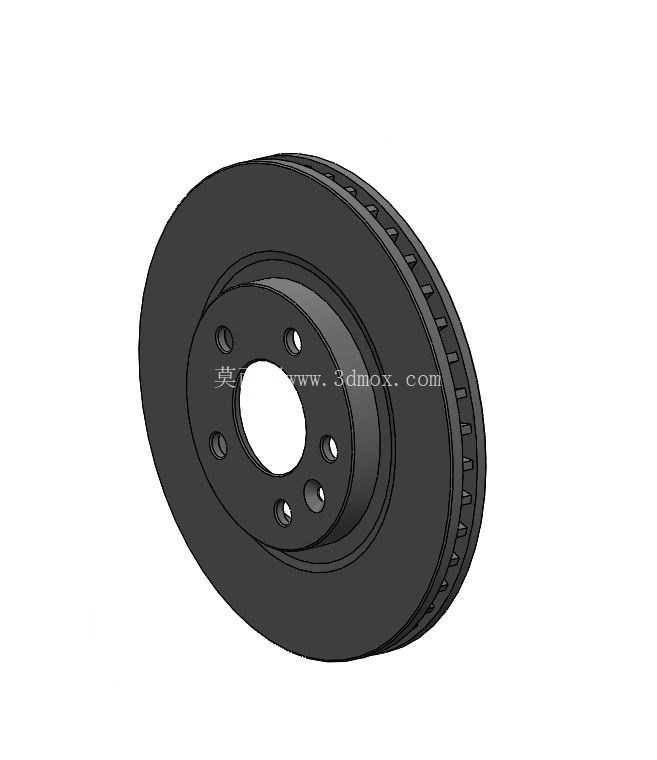

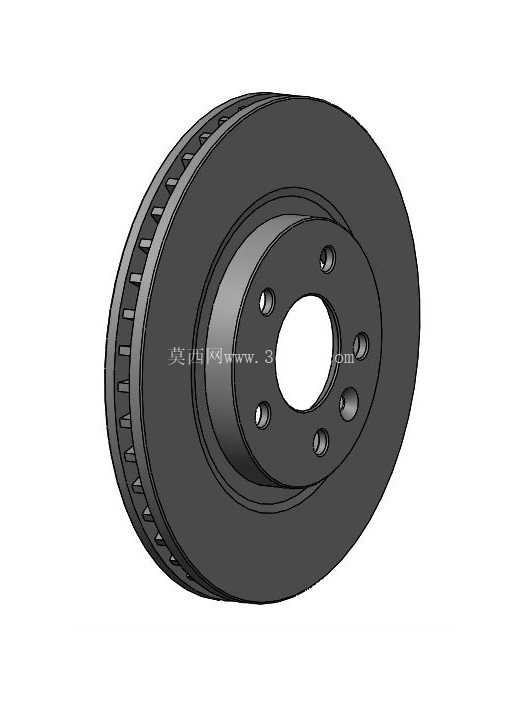

这款前制动盘的三维结构，是面向家用A级轿车前轴制动工况开发的实体建模成果，核心匹配车型为奇瑞A3，在建模过程中完全围绕实车装配边界、制动性能需求展开结构还原，没有做冗余的艺术化修饰，所有结构特征都对应实际量产零件的功能需求。从安装边界来看，该制动盘的安装孔分布圆直径为108mm，制动盘摩擦工作面的有效外径为285mm，这个尺寸参数是匹配对应车型的前转向节、制动卡钳安装位确定的，建模时严格控制了安装孔的位置度公差，五个螺栓过孔的中心均布在分布圆上，孔的内径尺寸适配原厂轮毂固定螺栓的外径，保证装配时螺栓能够顺利穿过，同时不会出现过大的间隙导致制动盘转动时的跳动量超标。

从结构功能设计来看，这款制动盘采用通风式结构，也就是两层摩擦工作面之间设置了径向分布的散热筋，这一结构是面向乘用车连续制动的散热需求设计的——车辆在频繁制动或者长下坡制动工况下，制动盘与刹车片摩擦会产生大量热量，如果热量不能及时散出，会导致制动盘温度过高，出现制动热衰退现象，直接影响制动效能甚至引发行车安全问题。建模时还原的散热筋采用直筋径向排布的形式，这种结构的散热筋在制动盘随车轮转动时，能够利用离心力将两层摩擦面之间的热空气快速甩出，同时引导外界冷空气从盘心位置进入通风腔，形成持续的空气对流，带走摩擦产生的热量，相比实心制动盘，通风结构的热容量更大，连续制动时的温度上升速率更慢，能够满足家用轿车日常城市通勤、偶尔山路行驶的制动散热需求。

摩擦工作面的设计上，建模时保证了两个摩擦面的平面度、平行度符合车用制动盘的工程要求，摩擦面的表面没有设置划线或者打孔结构，是原厂量产状态的光面结构，这种结构的优势在于和刹车片的接触面积更大，制动时的压力分布更均匀，日常行驶时的制动平顺性更好，不会出现打孔盘那种低速制动时的轻微抖动问题，同时刹车片的磨损速率也更均匀，能够延长摩擦片的使用寿命。制动盘的中心定位孔尺寸严格匹配转向节上的轴头外径，装配时中心孔与轴头采用过渡配合，能够保证制动盘的旋转中心与车轮旋转中心完全重合，避免装配偏心导致的制动踏板抖动、方向盘抖动等问题，中心安装台的高度也对应转向节的安装面深度，保证制动盘安装后不会出现轴向窜动。

从实际应用场景来看，这款制动盘属于汽车底盘制动系统的核心安全零件，直接承担车辆行驶过程中的减速、停车制动力传递功能，当驾驶员踩下制动踏板时，制动卡钳的活塞会推动两侧刹车片夹紧制动盘的两个摩擦工作面，通过摩擦力将车轮的转动动能转化为热能散出，从而实现车辆的减速。建模过程中对制动盘的各个圆角过渡、壁厚差都做了精准还原，比如散热筋与两侧摩擦面连接位置的圆角，是为了避免应力集中导致的制动盘热裂问题——制动盘在剧烈升温、降温的过程中会产生热应力，如果连接位置是直角结构，很容易在反复热胀冷缩的过程中出现裂纹，最终导致制动盘碎裂失效，而合理的圆角过渡能够分散热应力，提升制动盘的抗热疲劳性能，延长零件的使用寿命。

在安装匹配层面，这款制动盘的厚度参数对应适配的浮动式制动卡钳的活塞行程范围，建模时预留了合理的磨损余量，也就是摩擦面允许的磨损极限厚度，当制动盘使用过程中磨损到极限厚度时就需要更换，避免因厚度不足导致制动盘强度下降，在大制动力工况下出现变形甚至断裂。制动盘外缘的通风筋端部结构也做了还原，端部的小倒角结构是为了减少制动盘转动时的风切噪音，提升车辆行驶时的NVH表现，避免高速行驶时制动盘位置产生明显的风噪。整个模型的结构完全遵循量产零件的工程逻辑，没有虚构的结构特征，对于从事汽车底盘制动系统设计、零部件逆向建模、维修配件开发的从业者来说，能够直接作为结构参考，用来核对安装尺寸、分析散热结构、做装配干涉检查，也可以作为同级别车型制动盘选型的尺寸参照，帮助设计人员快速掌握A级家用轿车前通风制动盘的典型结构形式与尺寸设计范围。
