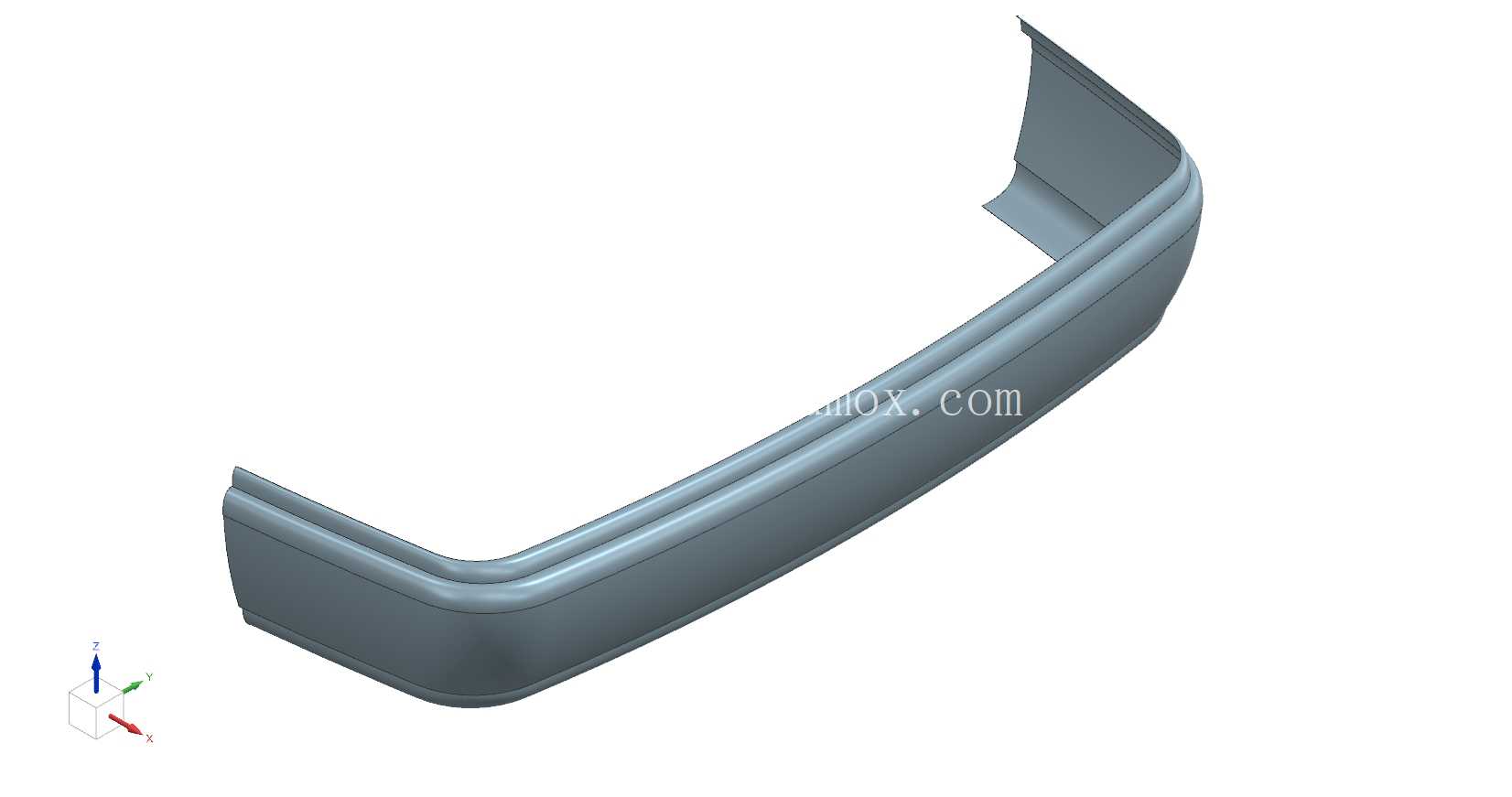

碳纤维材质汽车后保险杠结构设计

日常做整车外饰结构匹配的时候，后保险杠是绕不开的核心部件，这次做的碳纤维后保结构，首先要兼顾的就是车尾碰撞防护的基础要求，还要匹配碳纤维材料的成型特性，不能照搬传统PP注塑保险杠的结构逻辑。先从安装边界说起，这个后保的安装点位完全对应量产乘用车车尾的钣金安装孔位，上部贴合尾门下沿的密封面，两侧和后翼子板的包边预留了3mm的装配间隙，避免车辆行驶过程中因车身扭转出现摩擦异响，下部的安装支架预留了和后防撞梁吸能盒的对接位置，不需要额外做转接件就能完成装配，整体横向宽度覆盖车尾两侧的轮眉后端，纵向高度从尾门下沿一直延伸到后围下护板位置，完全满足低速碰撞时的防护覆盖范围。

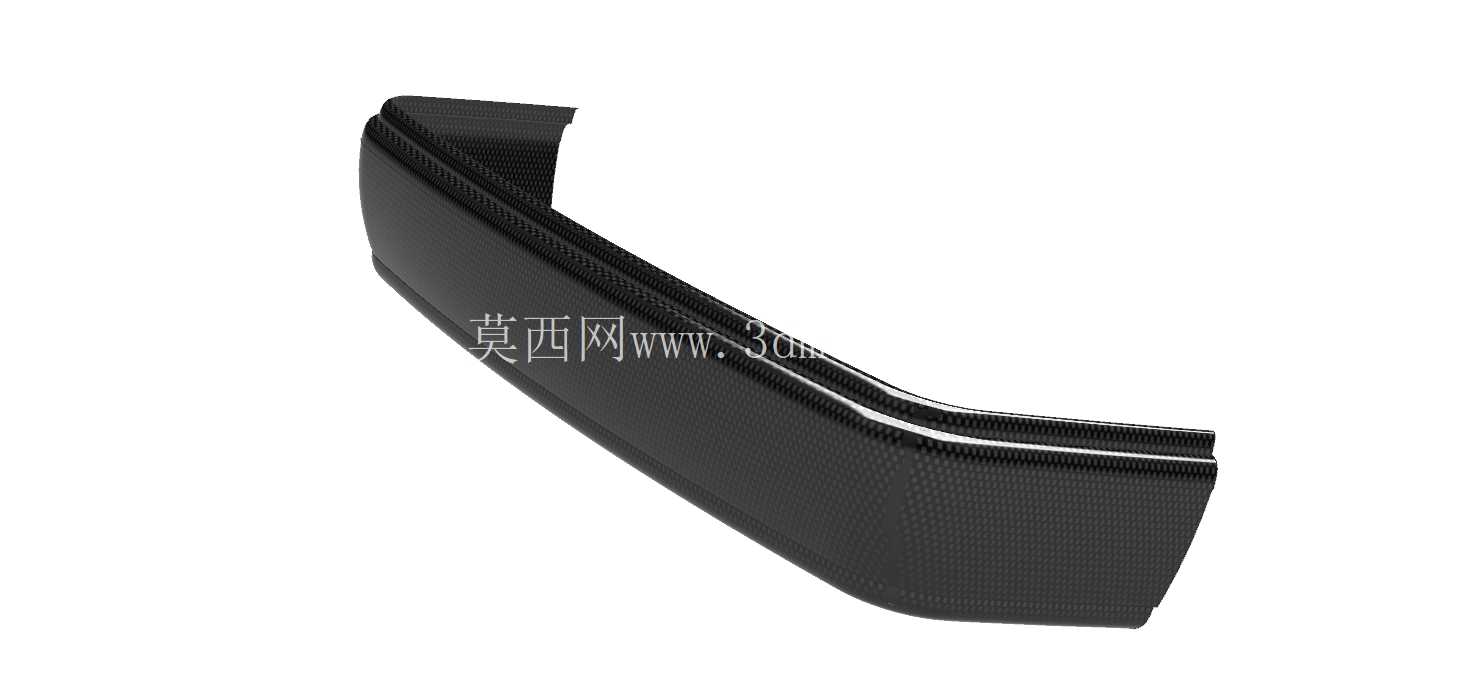

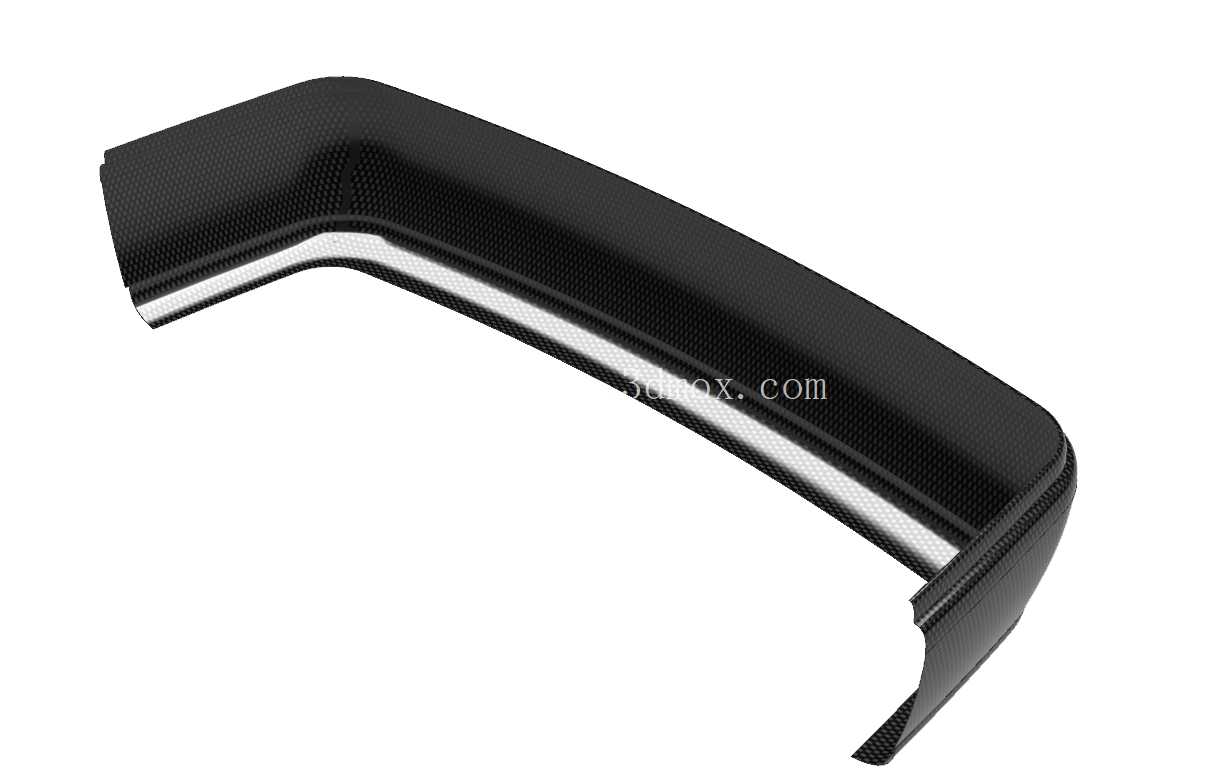

从功能特性上看，碳纤维材质的后保相比传统玻纤增强PP材质，同等结构强度下重量能降低40%左右，这对于追求轻量化的性能取向车型来说，能有效降低车尾的簧下质量，提升车辆的操控响应速度。结构设计上，在对应后防撞梁的位置做了局部的铺层加厚，内层增加了3mm厚度的蜂窝夹芯结构，低速碰撞时能通过自身的轻微形变吸收碰撞能量，避免直接撞击损伤车尾钣金结构，同时碳纤维的抗冲击韧性足够应对日常泊车时的轻微刮蹭，不会像塑料保险杠那样容易出现开裂掉漆的问题。和传统金属保险杠不同，碳纤维后保的表面本身就带有编织纹理，不需要额外做喷漆处理，既减少了涂装工序的成本，也能满足性能车型的外观装饰需求。

设计思路上，一开始就没有沿用注塑件的壁厚均匀原则，而是根据不同位置的受力情况调整铺层方向和厚度：安装点位附近采用0度和90度正交铺层，提升安装点的结构强度，避免长期颠簸出现安装孔开裂；中部的大面积区域采用±45度铺层为主，提升整体的抗扭刚度，同时控制整体重量；边缘的包边位置做了圆弧过渡，避免碳纤维铺层出现应力集中导致的分层问题。在和周边部件的匹配上，预留了倒车雷达探头的安装孔位，孔位周边做了局部加厚，避免探头安装后出现松动，同时也预留了后反光条的安装卡槽，不需要额外粘贴固定，保证装配精度。

实际应用场景里，这类碳纤维后保险杠多用于改装车市场以及小批量生产的性能车型，不需要投入高额的注塑模具成本，通过模压工艺就能完成小批量生产，对于改装厂商来说，可以根据不同车型的车尾轮廓快速调整结构，适配不同的车型需求。在碰撞安全层面，设计时就考虑了行人保护的要求，保险杠下部的边缘做了圆角处理，和小腿接触的位置预留了足够的形变空间，避免低速碰撞时对行人造成过大的伤害。和车尾的排气系统也做了热隔离考虑，在对应排气尾喉的位置预留了足够的散热间隙，同时在靠近排气的局部区域采用了耐高温的树脂基体，避免长期高温烘烤导致碳纤维材料性能下降。

做结构校核的时候，重点验证了几个关键位置的强度：首先是安装点的拉拔强度，保证在车辆高速行驶时不会出现脱落；其次是中部的抗冲击性能，模拟15km/h的低速追尾碰撞，保证保险杠不会出现碎裂，同时碰撞后不会产生尖锐的碎片飞溅；还有就是不同温度环境下的形变情况，在-40℃到80℃的环境温度范围内，整体形变量控制在2mm以内，不会因为温度变化导致和周边部件的间隙出现过大变化，影响装配外观。整个结构的曲面完全按照车身A级曲面的要求做了连续性处理，表面没有明显的折角和凹凸，保证碳纤维铺层成型后表面纹理流畅，不会出现铺层褶皱的问题。
