V型六缸涡轮增压发动机结构三维数模

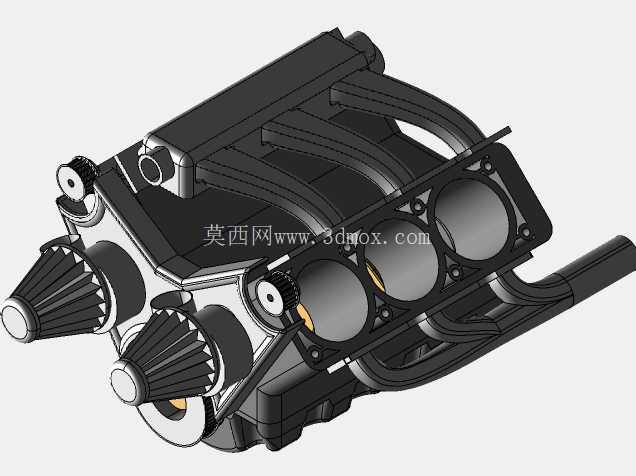

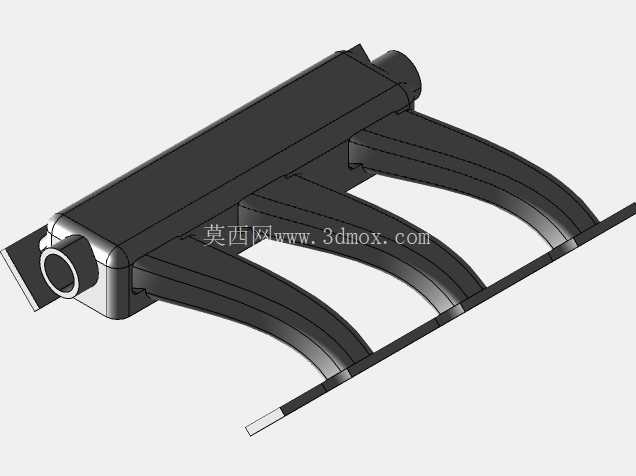

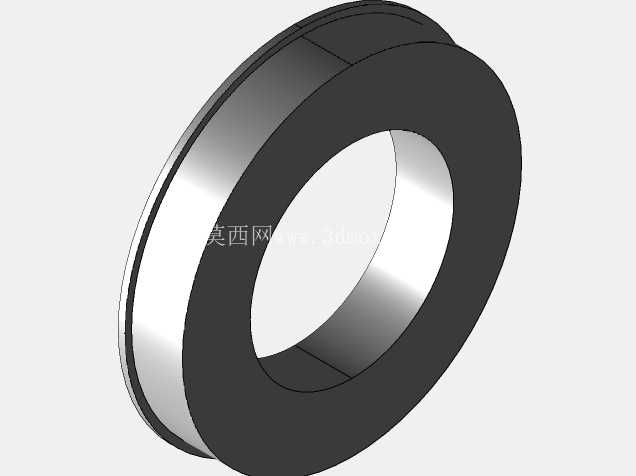

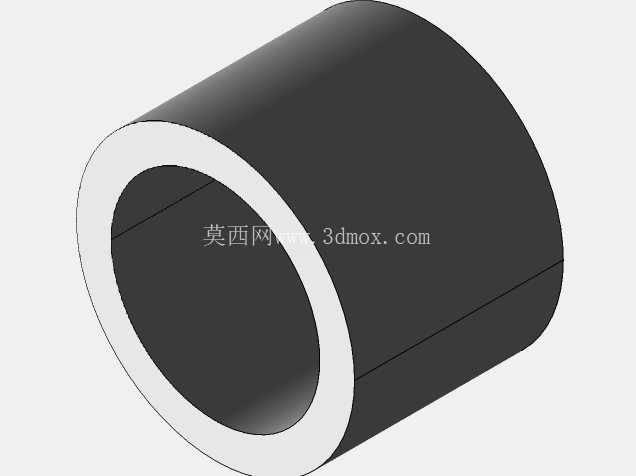

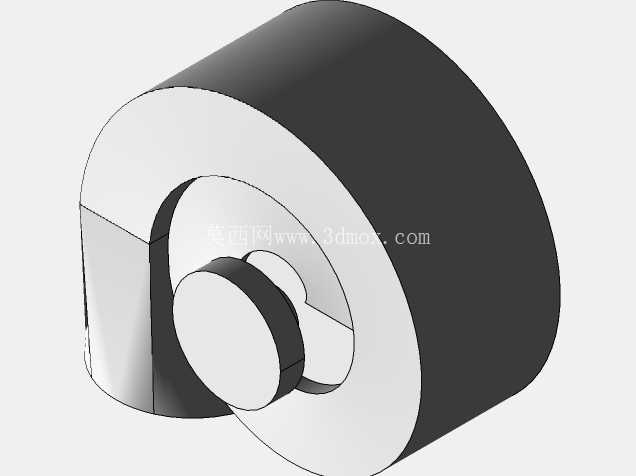

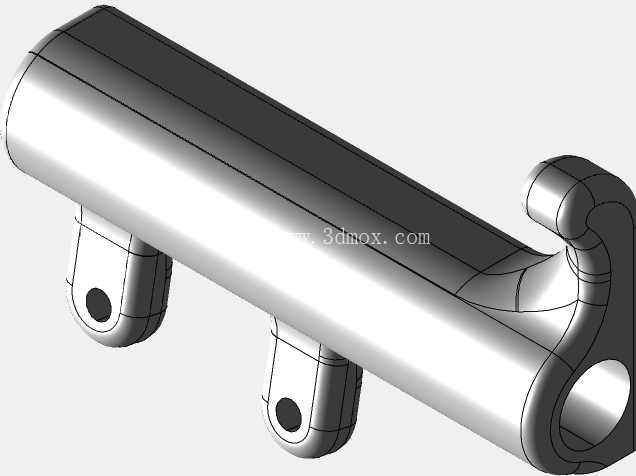

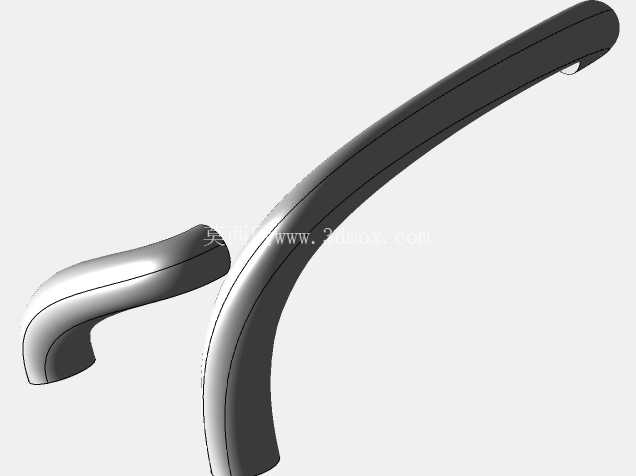

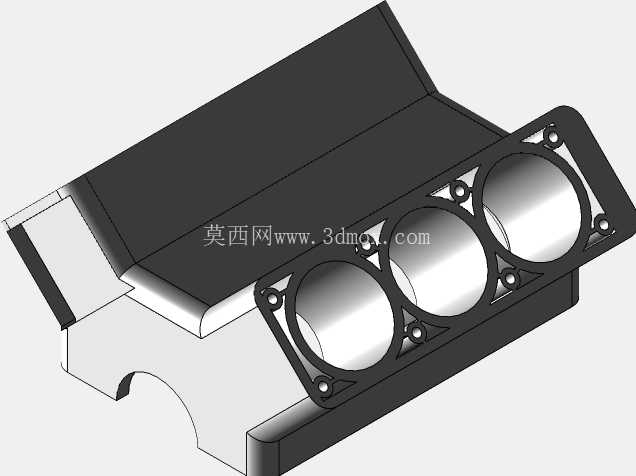

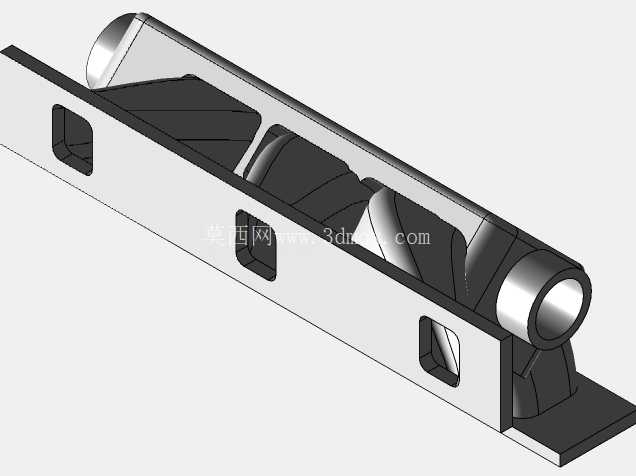

　　这款V6涡轮增压动力单元的三维数模，完整还原了小排量高性能V型六缸机型的核心结构布局，可直接用于动力总成匹配验证、教学演示、改装方案推演等场景。从结构布局来看，该机型采用经典60度V型夹角设计，两侧缸体呈对称排布，相比直列六缸机型大幅缩短了整机轴向长度，能够适配前置后驱、横置四驱等多种车型的机舱布局，在乘用车、轻型商用车、小型船舶动力改装领域都有广泛的应用空间。数模中完整呈现了进气歧管的等长流道设计，每侧三个气缸的进气路径长度经过匹配计算，可保证各缸进气量的均匀性，降低涡轮迟滞效应，配合侧置的涡轮安装位，能够在低转速区间快速建立增压压力，兼顾低速扭矩输出与高转速功率储备。

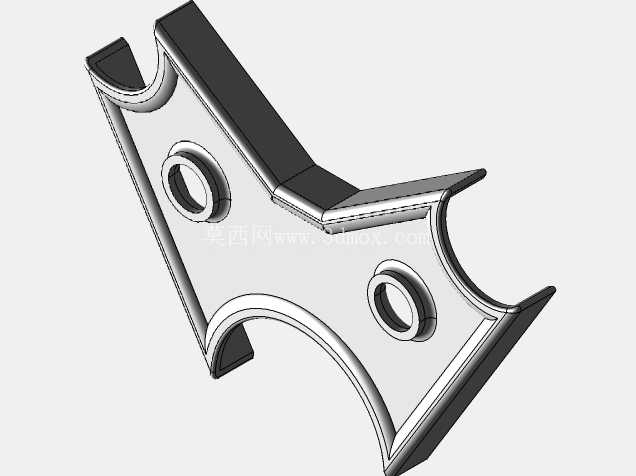

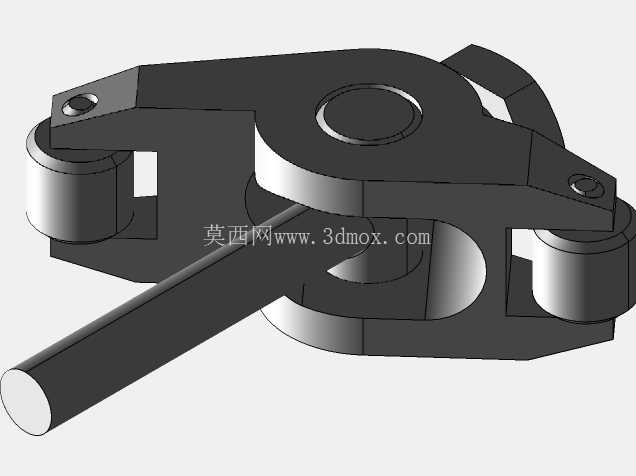

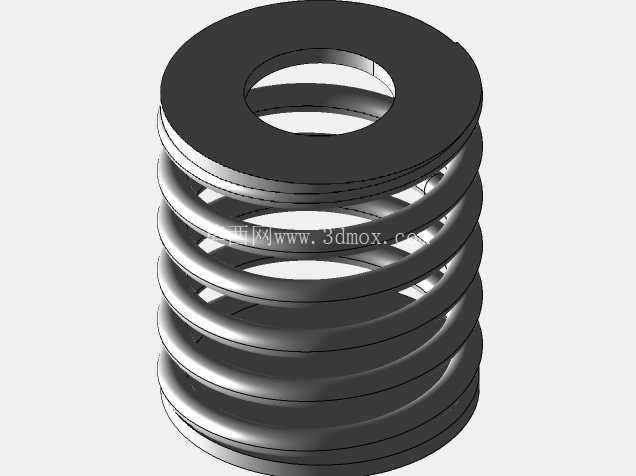

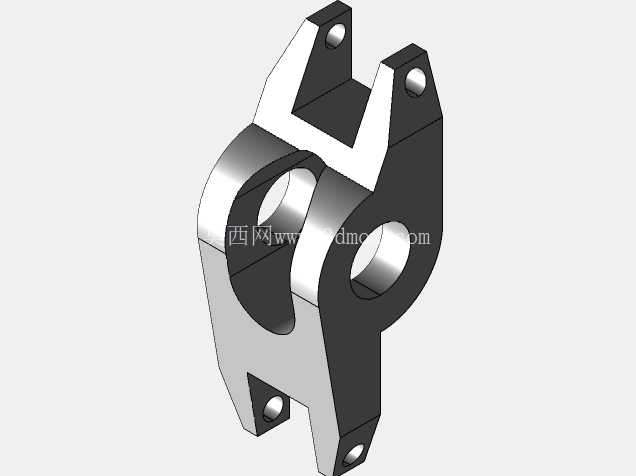

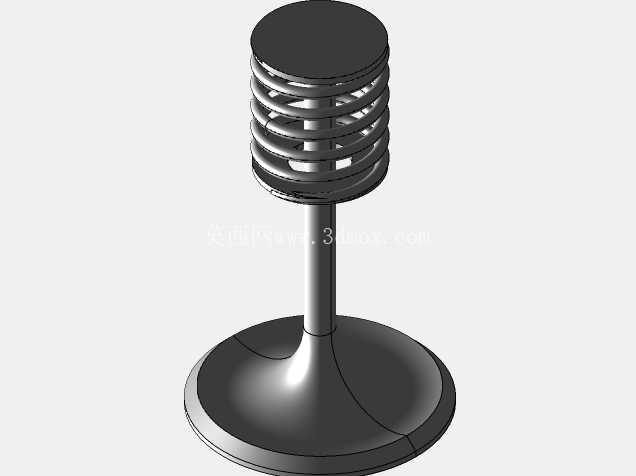

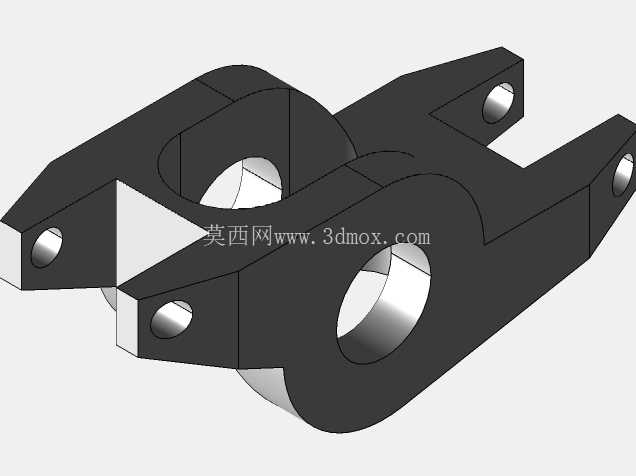

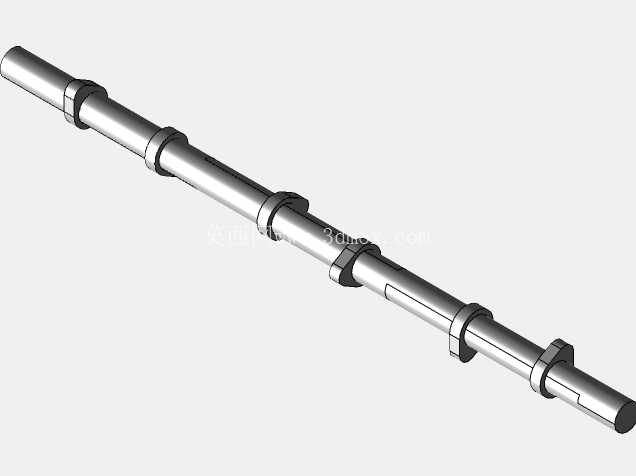

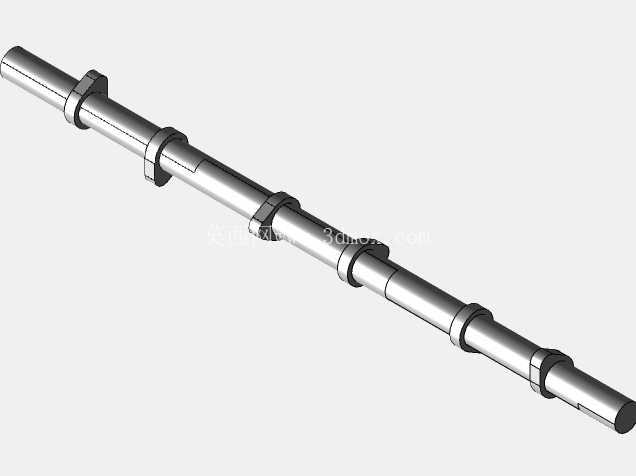

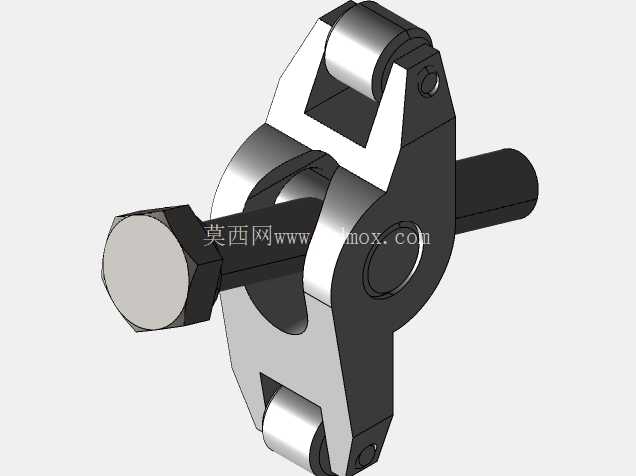

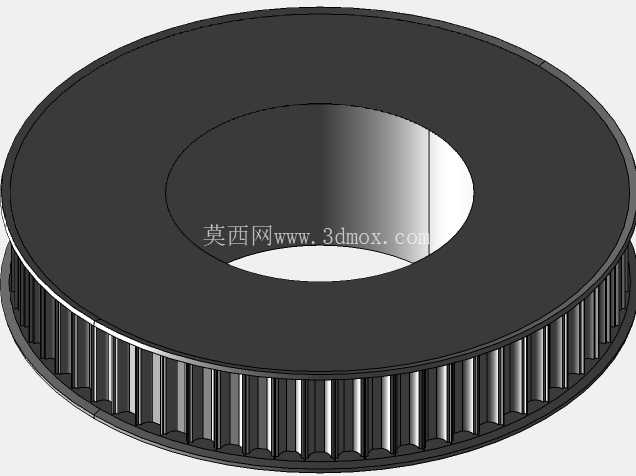

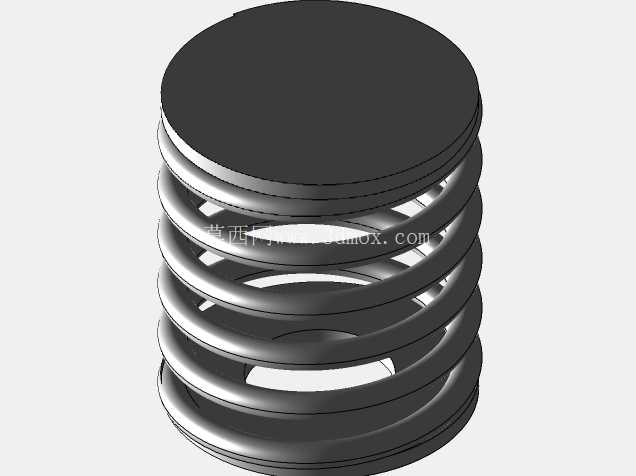

　　从安装边界来看，该机型的缸体侧面预留了发动机悬置的安装点位，悬置孔位的坐标公差与主流乘用车的副车架安装基准匹配，进排气接口、冷却管路接口、机油加注口、油底壳放油螺塞的位置都按照实际量产机型的布局还原，在做整车动力匹配时，可直接提取数模的边界数据做机舱间隙校核，避免出现运动干涉、管路弯折半径不足等工程问题。设计层面，该数模还原了双顶置凸轮轴的配气结构，每缸四气门的布局兼顾了进排气效率，凸轮轴的正时驱动结构、锥齿轮传动的附件驱动系统都做了完整的结构呈现，齿轮的啮合间隙、轴承的安装位都按照实际工程公差做了参数化设置，可直接用于运动仿真分析，验证配气正时的准确性、齿轮传动的平稳性。

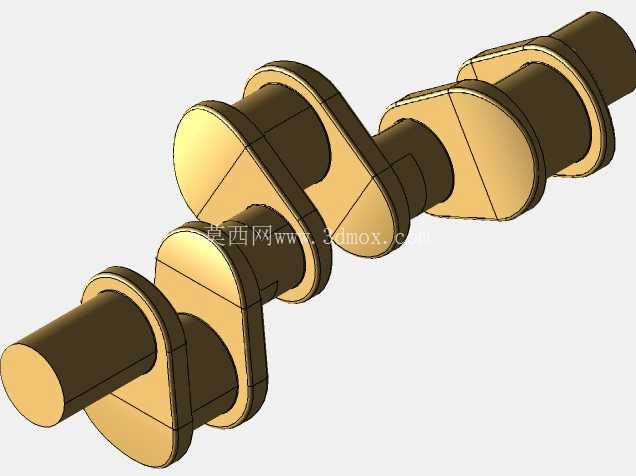

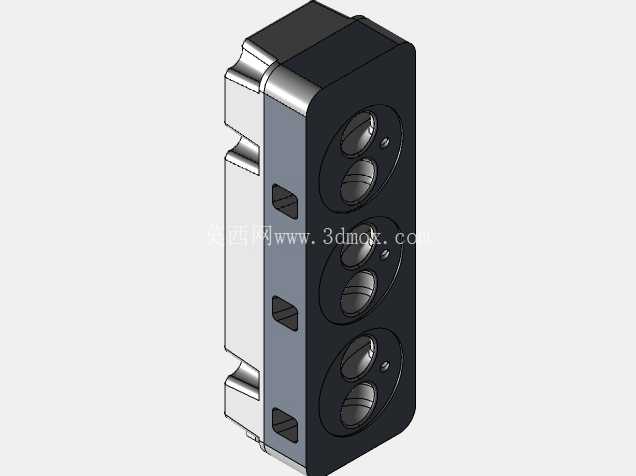

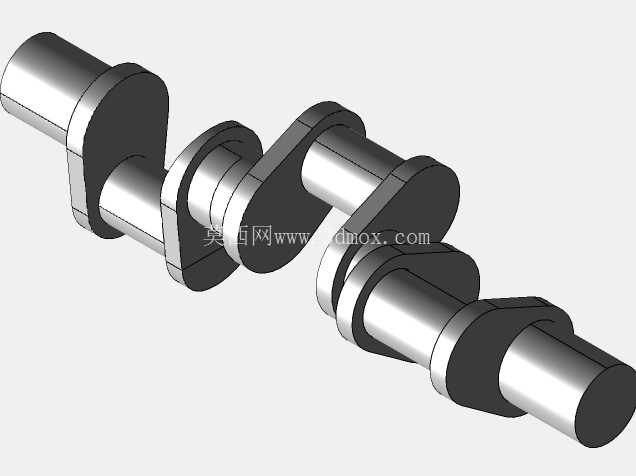

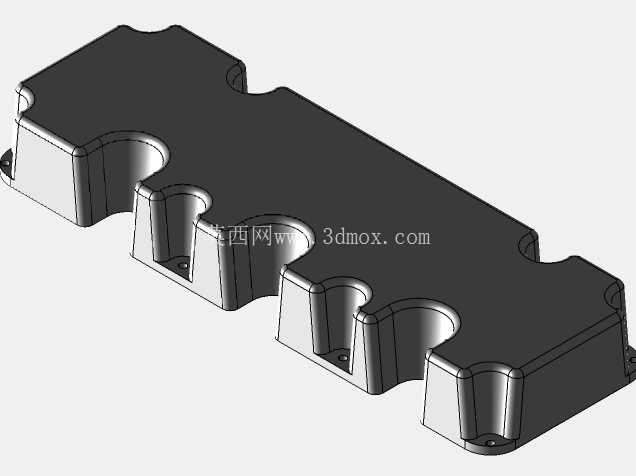

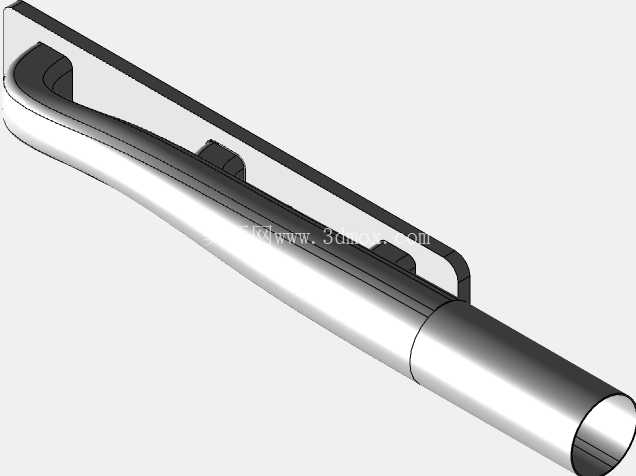

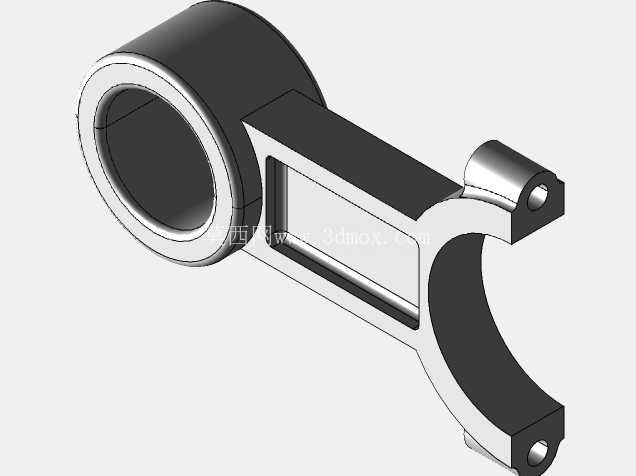

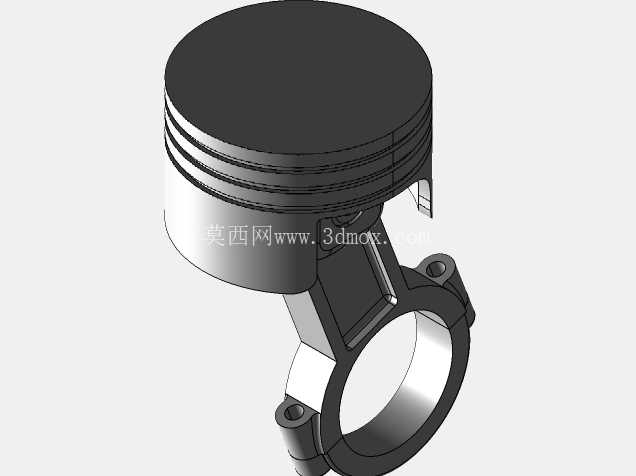

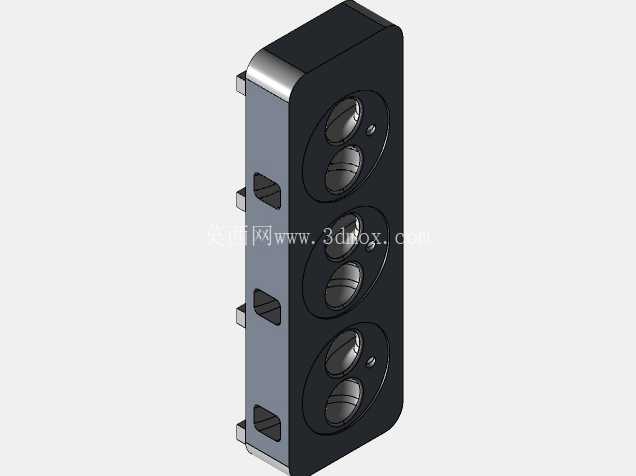

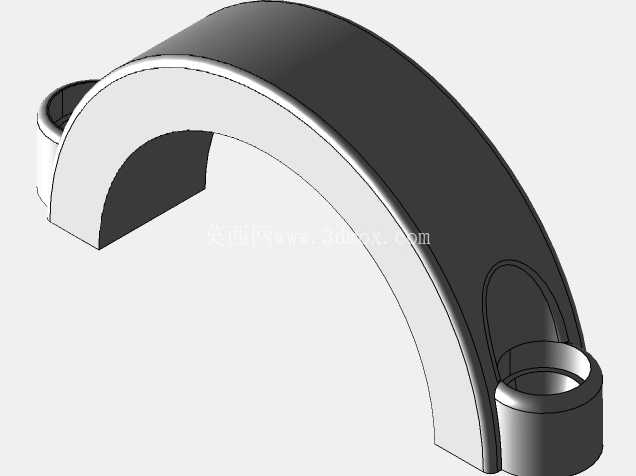

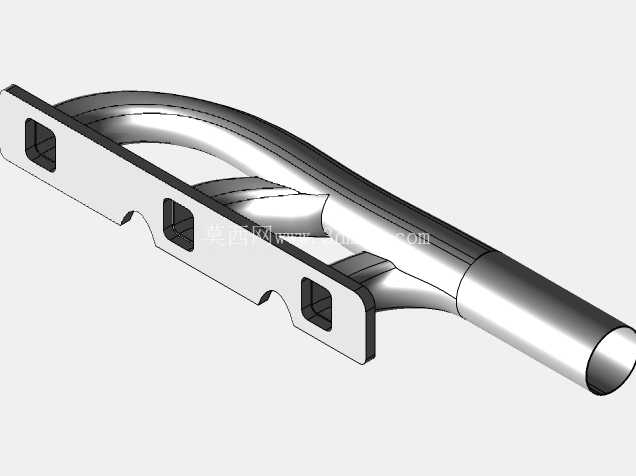

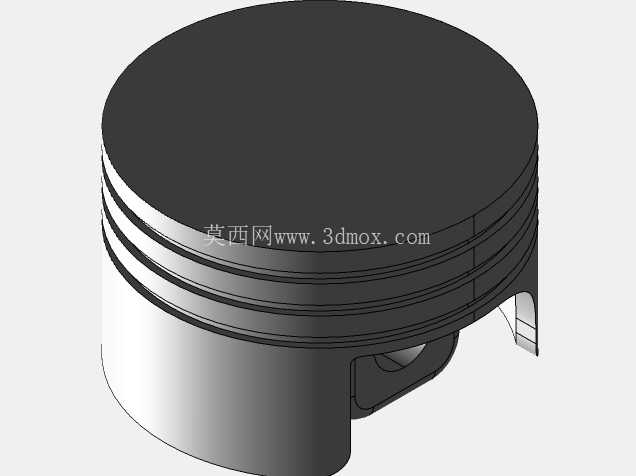

　　缸盖部分的冷却水道、润滑油道走向也在数模中做了腔体还原，在做热管理分析时，可直接提取流体域模型做CFD仿真，优化冷却水流速分布，避免出现局部过热导致的缸盖变形、气门密封失效等问题。曲轴部分采用六平衡块的全支撑结构，每个曲柄臂都对应设置平衡重，可抵消V6机型的一阶、二阶往复惯性力，降低整机运转时的振动水平，曲轴输出端的法兰接口匹配主流的手动、自动变速器输入轴尺寸，在做动力总成匹配时无需额外做转接结构的重新设计。涡轮增压器的安装位设置在V型夹角的外侧，排气歧管采用短流道设计，可加快排气脉冲到达涡轮叶轮的速度，提升涡轮响应速度，涡轮的冷却管路、润滑油路接口都与缸体上的预留接口一一对应，安装时可直接对接，无需额外改动缸体的油路、水路布局。

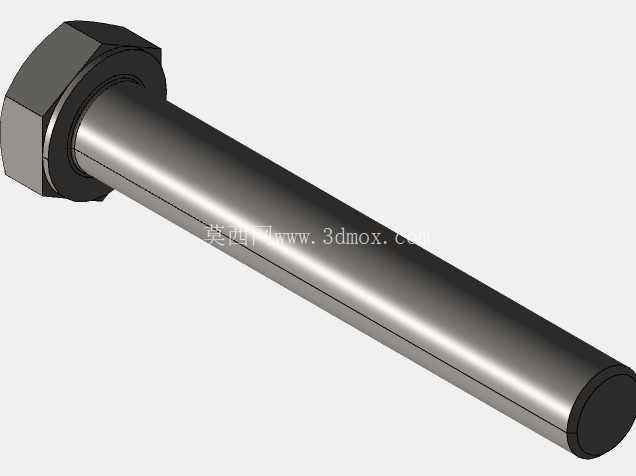

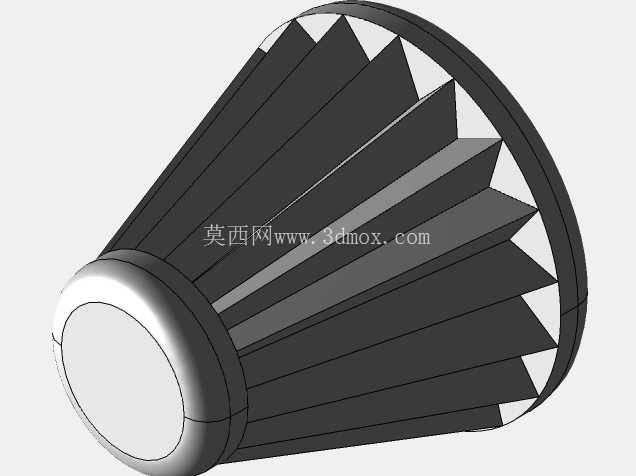

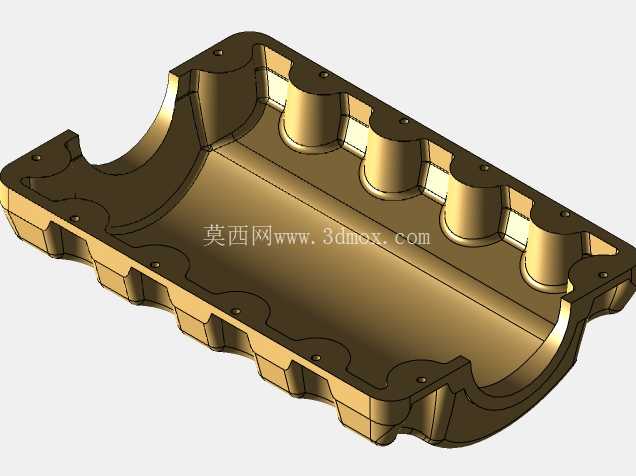

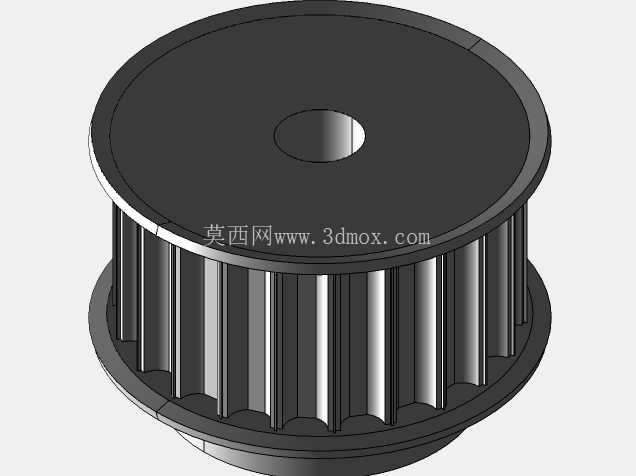

　　进气侧的节气门安装位、空气流量计安装座都按照通用尺寸设计，可适配不同规格的进气改装部件，满足不同动力输出等级的改装需求。油底壳采用湿式结构，集滤器的位置、机油泵的驱动结构都完整呈现，可用于润滑系统的油路仿真，验证不同倾斜角度下的机油抽吸可靠性，适配车辆激烈驾驶、坡道行驶等极端工况的使用需求。整机的外部附件轮系布局也在数模中做了还原，发电机、空调压缩机、水泵的安装位都设置在缸体的外侧，皮带的包角、张紧轮的位置都经过布局优化，可避免皮带运转时出现打滑、异响等问题，附件的安装螺栓孔位都采用标准螺纹规格，便于售后维修时的部件更换。
