汽车发动机盖外壳压铸成型结构设计

项目分类:发动机 发布时间:2026-06-18 ID:1187115
  • 汽车发动机盖外壳压铸成型结构设计
  • 汽车发动机盖外壳压铸成型结构设计

这款发动机盖外壳的结构设计,完全围绕车用动力总成的实际装配与防护需求展开,在量产端适配高压压铸的工艺特性,不需要额外做过多结构调整就能直接投入模具开发。从实际装车场景来看,这类壳体主要搭载在小排量直列多缸汽油机上,安装位置处于气缸盖顶部的气门室区域,核心作用是封闭气门传动机构的腔体,隔绝机油飞溅外泄,同时为曲轴箱通风管路、点火线束固定位、机油加注口预留对应的安装接口,日常工况下需要耐受-40℃到120℃的高低温交变,还要承受发动机运行过程中持续的振动冲击,避免长期使用后出现密封面翘曲、固定点开裂的问题。

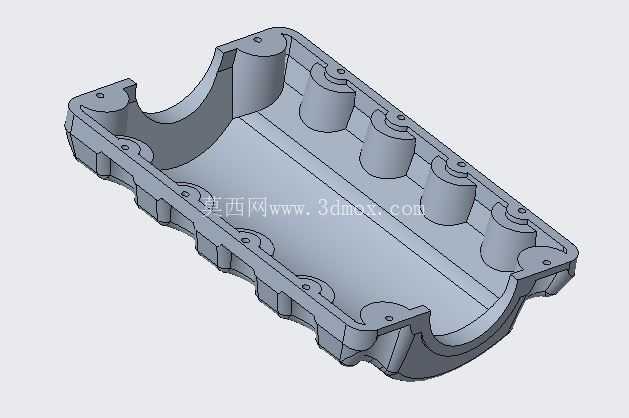

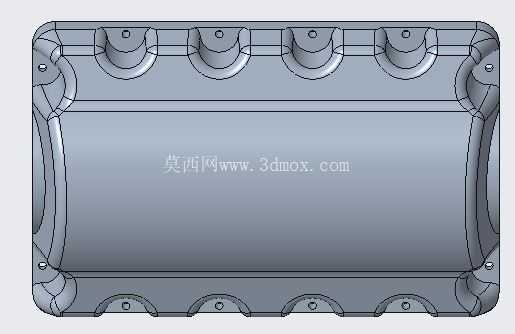

从结构细节来看,壳体整体采用浅腔式的弧形槽型设计,腔体深度完全匹配气门摇臂、凸轮轴端的运动包络,内壁设置的五处柱状支撑筋沿着腔体长度方向等距排布,每一处支撑筋的顶端都对应设计了内凹的安装凸台,凸台位置的壁厚比周边壳体壁厚厚2mm,既可以作为气缸盖螺栓的锁紧受力点,分散螺栓压紧时的局部应力,避免壳体被压裂,也能在壳体内部形成加强框架,提升整体的抗扭刚度,防止发动机运行过程中壳体产生共振异响。壳体两侧的密封法兰面做了连续的平直设计,法兰边缘均匀分布了12处螺栓过孔,每一个过孔位置都做了局部的凸台加厚,过孔的中心距公差控制在±0.1mm以内,保证和气缸盖上端面的螺纹孔精准对位,装配后密封胶条的压缩量能稳定在设计要求的25%-30%区间,不会出现局部压缩量不足导致的渗油问题。

在设计思路上,整个壳体的壁厚做了均匀化处理,基础壁厚控制在3mm,所有的转角位置都采用了R2以上的圆角过渡,既避免压铸过程中出现金属液卷气、冷隔的缺陷,也能减少壁厚不均导致的凝固收缩变形,降低后续机加工的余量要求。腔体两端的弧形缺口是专门为凸轮轴端的油封座预留的避让空间,缺口边缘的翻边高度做了5mm的加高处理,既可以提升端部的结构强度,也能为密封胶条的安装提供定位挡边,防止胶条装配时移位。壳体外侧的侧壁上设计了多处错落的凹槽结构,这些凹槽不是单纯的装饰造型,一方面是为了增加壳体的散热面积,帮助气门室内的机油热量快速散发,另一方面也能在不增加整体壁厚的前提下提升侧壁的抗变形能力,减少模具加工时的材料去除量,降低压铸时的金属原料消耗。

从安装边界来看,壳体整体长度适配直列四缸发动机的气门室长度,宽度方向完全贴合气缸盖上端面的密封带宽度,所有向外延伸的凸台结构都没有超出发动机缸体的整体宽度边界,不会和周边的进气歧管、点火线圈、线束支架产生装配干涉。安装凸台的端面都做了统一的高度基准设计,所有固定点的平面度公差控制在0.05mm以内,不需要在装配时额外调整垫片就能保证密封面的贴合度。内壁的光滑曲面设计没有多余的凸起结构,既可以减少机油流动的阻力,让飞溅的机油能顺着内壁快速回流到油底壳,也能避免应力集中点的出现,在发动机持续振动的工况下,不会因为局部应力过大出现疲劳裂纹。

针对压铸工艺的适配性,整个壳体没有设计倒扣结构,所有的拔模方向都统一朝向壳体的开口方向,拔模斜度设置为1.5°,既方便压铸后脱模,也不会影响后续和气缸盖的装配精度。支撑筋和壳体侧壁的连接位置都做了渐变的壁厚过渡,避免压铸时出现缩孔缺陷,保证每一处受力位置的材料致密度符合强度要求。密封法兰面的背面设计了连续的加强筋,沿着法兰的走向排布,提升法兰的刚度,防止螺栓锁紧时法兰出现变形,导致密封失效。
