铃木F10D汽油发动机活塞结构

这款活塞是适配铃木BSⅢ F10D汽油发动机的核心往复运动部件，在发动机的做功循环里承担着将燃烧室内燃油爆炸产生的气体压力传递给连杆、最终转化为曲轴旋转扭矩的关键作用，日常工作时需要在高温、高压、高往复速度的极端工况下长期稳定运行，其设计合理性直接决定了发动机的动力输出效率、燃油经济性与整机使用寿命。

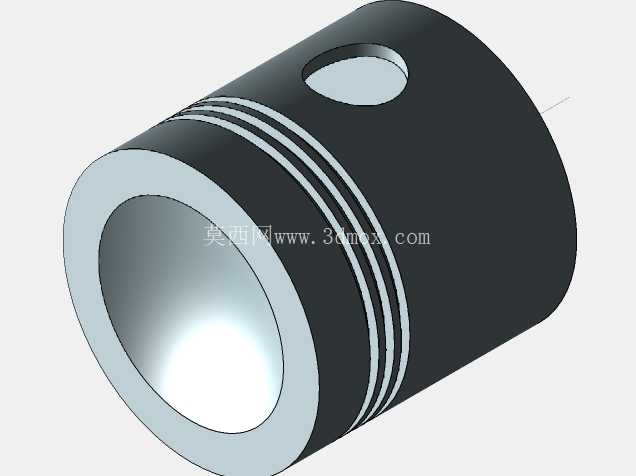

从结构设计来看，该活塞采用铝合金材质加工成型，这类材质的选择是工程应用中反复验证的结果：铝合金密度低，能大幅降低活塞往复运动的惯性质量，减少曲轴连杆机构在高速运转时的惯性冲击载荷，同时铝合金的导热性能优异，可以快速将活塞顶部吸收的燃烧热量传递给气缸壁与冷却系统，避免活塞自身温度过高引发材料强度下降、热变形超差等问题。活塞头部设计有三道环槽结构，分别用于安装两道气环与一道油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，防止高温高压燃气窜入曲轴箱导致机油变质、缸压不足动力下降，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油消耗量异常升高，环槽的加工精度直接决定了活塞环的密封与刮油效果，设计时需要预留合理的热膨胀间隙，避免工作温度升高后活塞环卡滞在环槽内失去作用。

活塞销座孔设置在活塞裙部上方的对称位置，用于安装活塞销实现活塞与连杆小头的铰接连接，销孔的位置精度、表面粗糙度都有严格的工程要求，既要保证活塞销装配后转动灵活无卡滞，又要避免配合间隙过大导致工作时产生冲击异响。活塞裙部的型线设计经过了针对性优化，并非规则的正圆柱结构，而是考虑了活塞工作时的热变形规律、侧压力作用方向，设计成略带椭圆的中凸变椭圆型面，常温下裙部与气缸壁之间预留合理的配合间隙，当发动机达到正常工作温度后，裙部受热膨胀恰好能与气缸壁形成均匀贴合的配合状态，既不会因为间隙过大导致活塞敲缸、运行噪音增大，也不会因为间隙过小导致活塞拉缸、卡滞在气缸内。

在实际装配场景中，该活塞需要与对应尺寸的气缸套、活塞环、活塞销、连杆组件配套使用，安装时需要注意活塞顶部的朝向标记，确保气门避让坑的位置与发动机进排气门的位置对应，避免活塞运行到上止点时与气门发生运动干涉，造成气门弯曲、活塞顶破损等严重故障。活塞的整体尺寸完全匹配F10D发动机的气缸 bore 尺寸与燃烧室压缩比设计要求，活塞顶部的形状经过流体力学优化，能够在压缩行程末期在燃烧室内形成合理的涡流运动，让燃油与空气充分混合，提升燃烧效率，降低尾气排放中的污染物含量。

在发动机运行过程中，活塞的往复运动速度会随着发动机转速变化在零到最大值之间快速切换，这就要求活塞不仅要有足够的结构强度承受燃气爆发压力的冲击，还要有良好的耐磨性能应对与气缸壁之间的长期往复摩擦，活塞裙部通常会做表面涂层处理，进一步降低摩擦系数，提升初期磨合性能，减少冷启动阶段的磨损量。对于三维建模与结构设计从业者而言，这类活塞模型可以清晰展示发动机核心往复部件的结构细节，帮助理解活塞环槽、销座、裙部型线等关键结构的设计逻辑，在进行小型汽油发动机的逆向设计、性能改装、结构优化时，可以作为核心参考依据，准确把握活塞类零件的设计要点与安装边界要求，避免设计过程中出现结构干涉、配合间隙不合理、热变形补偿不足等常见工程问题。
