本田XL500R达喀尔赛事专用燃油箱结构

这款燃油箱是适配本田XL500R越野摩托参加巴黎达喀尔拉力赛的专用储油部件，在长距离越野赛事场景中，油箱的结构设计直接决定了赛车的续航能力、操控平衡与复杂路况下的耐用性。从实际使用场景来看，达喀尔赛事的赛段涵盖戈壁、沙丘、岩石路面等极端非铺装路况，车辆在高速飞跃、侧倾过弯、持续颠簸的工况下，燃油箱不仅要承担燃油存储的基础功能，还要适配整车的重心布局，避免燃油晃动对操控稳定性造成干扰，同时要抵御飞石撞击、车身形变带来的结构应力。

从功能特性来看，该油箱采用大容积设计，匹配长距离赛段无补给的续航需求，顶部的加油口做了凸起式限位结构，能够在颠簸工况下避免燃油溢出，同时适配快拆式加油盖，满足赛事中快速补能的操作需求。油箱底部预留的大尺寸避让缺口，是为了适配XL500R的车架主梁与发动机顶部安装空间，缺口周边的凹陷结构，一方面是为了避让车架上的焊接凸点、线束固定座与油门拉线走位，另一方面能够在车身发生侧倾时，给腿部留出足够的夹持空间，避免骑手在站立骑行时腿部与油箱发生硬干涉。

从设计思路层面，这款油箱的曲面造型完全贴合越野摩托的骑行姿态，上表面的弧度从加油口位置向前后两端平滑过渡，前端收窄的造型适配车把转向的最大角度边界，避免车把打死时与油箱发生碰撞；后端的收腰设计贴合骑手的腿部夹持曲线，在长时间站立骑行时能够降低腿部的疲劳感。油箱的壁厚分布做了差异化设计，与车架连接的安装座位置做了局部加厚，能够承受安装螺栓的预紧力与颠簸路面的冲击载荷，侧面的曲面区域做了等壁厚处理，在保证结构强度的前提下尽可能降低自重，避免过多增加整车的簧上质量。

从安装边界来看，该油箱的底部安装点位完全匹配本田XL500R的原厂车架安装孔位，前端通过两个橡胶缓冲衬套与车架头管下方的安装座连接，后端通过螺栓固定在车架中部的横梁上，橡胶衬套的设计能够过滤发动机传递到油箱的振动，避免长期振动导致焊缝开裂。油箱的侧面预留了油位传感器的安装位，能够实时反馈剩余燃油量，给赛手提供准确的续航参考。油箱底部的凹陷结构同时预留了燃油开关的安装空间，燃油开关的位置处于油箱最低点，能够保证在燃油余量较少时依然可以正常供油，避免在爬坡、侧倾工况下出现供油中断的问题。

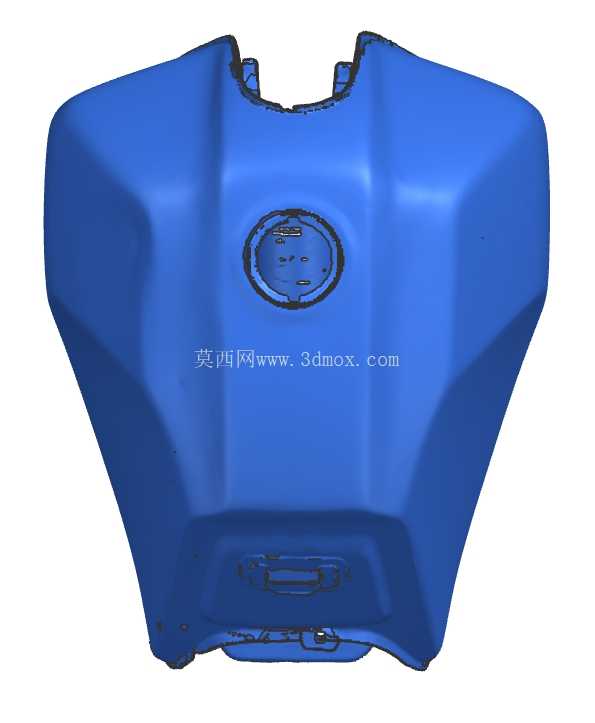

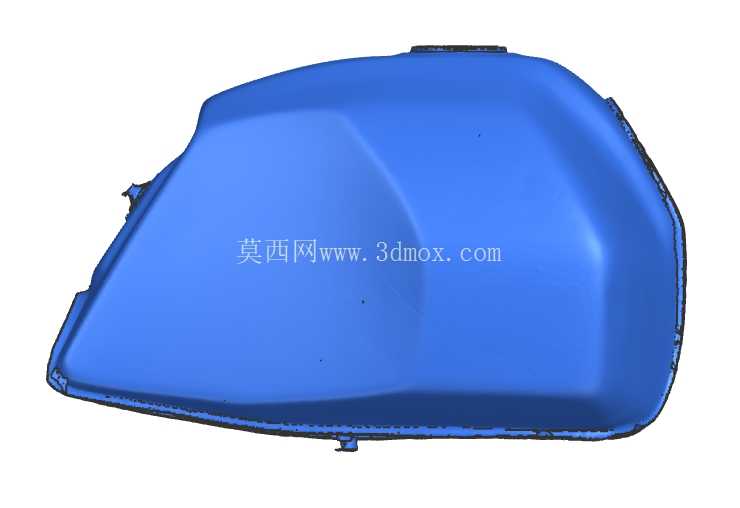

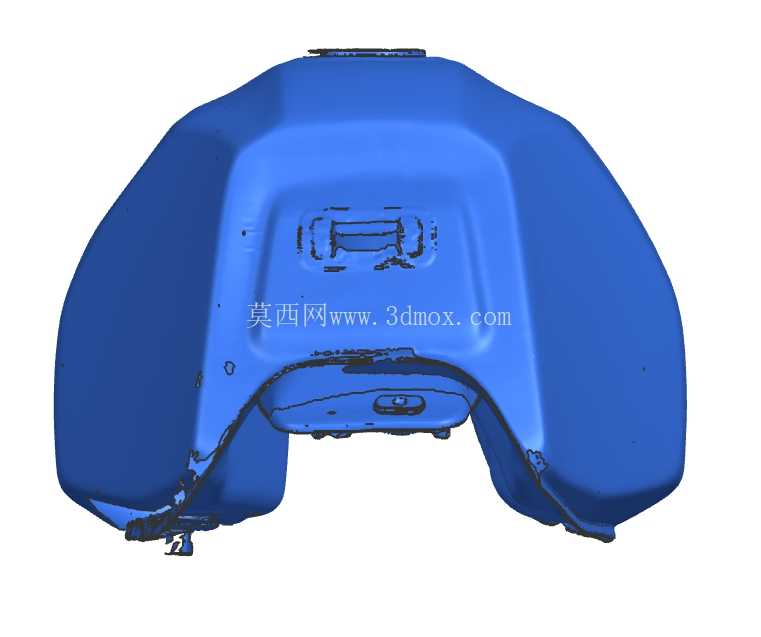

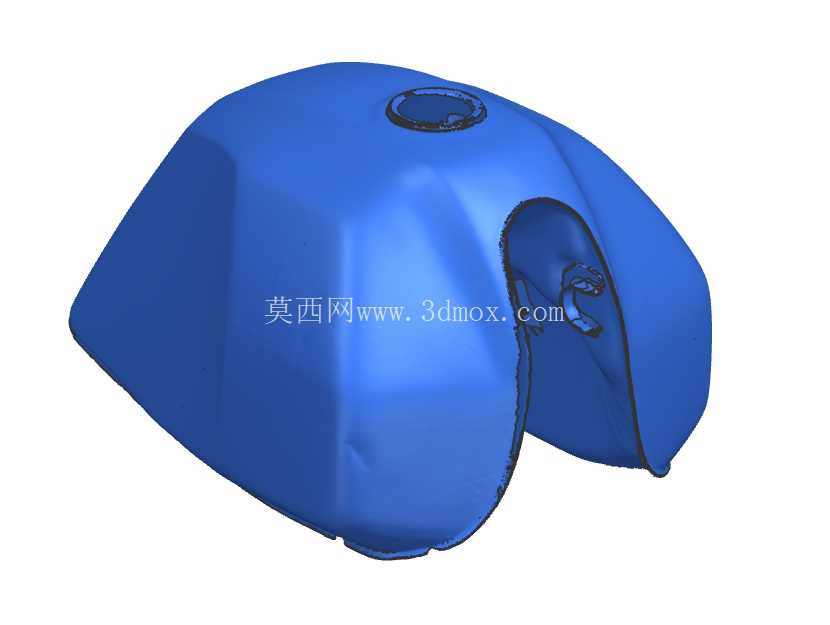

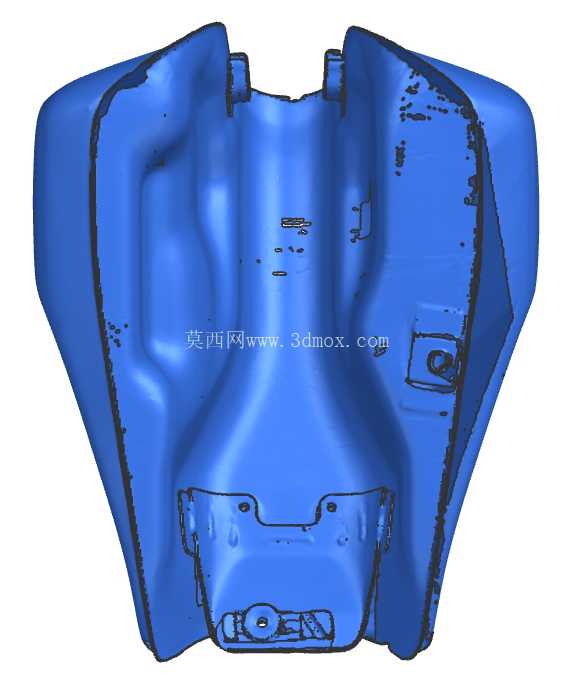

在实际赛事应用中，这款油箱的造型还考虑到了摔车时的防护性，突出的棱线位置做了圆弧过渡，在车辆侧滑时能够分散冲击力，避免油箱被尖锐岩石划破导致漏油。表面的曲面造型同时适配赛车的号码牌与广告贴纸的粘贴需求，大弧度的平整曲面能够保证贴纸粘贴后无褶皱，不会在高速行驶时出现起边脱落的问题。从三维建模的角度来看，该模型是基于实物扫描得到的曲面数据，完整还原了实物的安装边界、曲面弧度与避让结构，能够直接用于改装件的设计开发、整车装配干涉校验，也可以作为越野摩托改装设计的参考基准，帮助设计人员快速理解大续航越野油箱的结构布局逻辑，在后续的定制化油箱设计中，参考其重心布置、安装点位避让、骑行姿态适配的设计思路，缩短开发周期，避免出现安装干涉、操控影响等实际装车问题。
