内燃机气缸盖配气摇臂组件结构设计

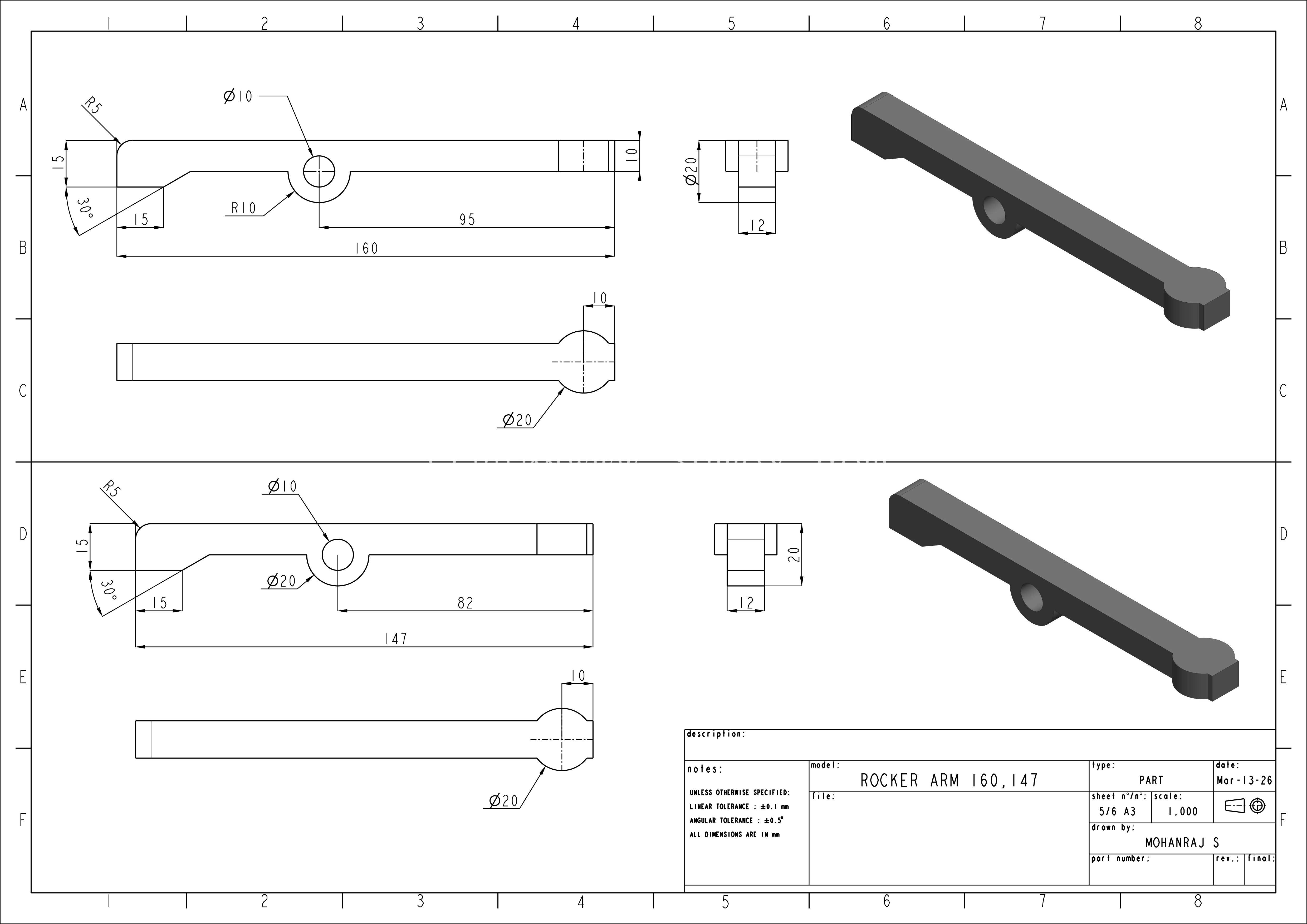

　　这套气缸盖组件是内燃机配气机构的核心集成单元，主要应用在小排量通用内燃机、小型工程机械动力单元、农用机械动力端的缸盖总成装配环节，直接承担发动机进排气门的启闭驱动、缸盖上部配气部件的定位承载、冷却流道与润滑油路的接口整合功能，是动力设备中兼顾动力输出精度与结构可靠性的关键装配模块。从实际工况适配来看，这套组件的设计完全围绕往复式内燃机的高频往复运动特性展开，摇臂臂长的比例经过反复校核，匹配凸轮轴升程曲线的传动比要求，确保气门开启的升程、开启持续时间完全符合发动机配气相位的设计值，避免出现气门开闭滞后、升程不足导致的进气不充分、排气不彻底问题，直接影响动力单元的燃烧效率与输出功率。

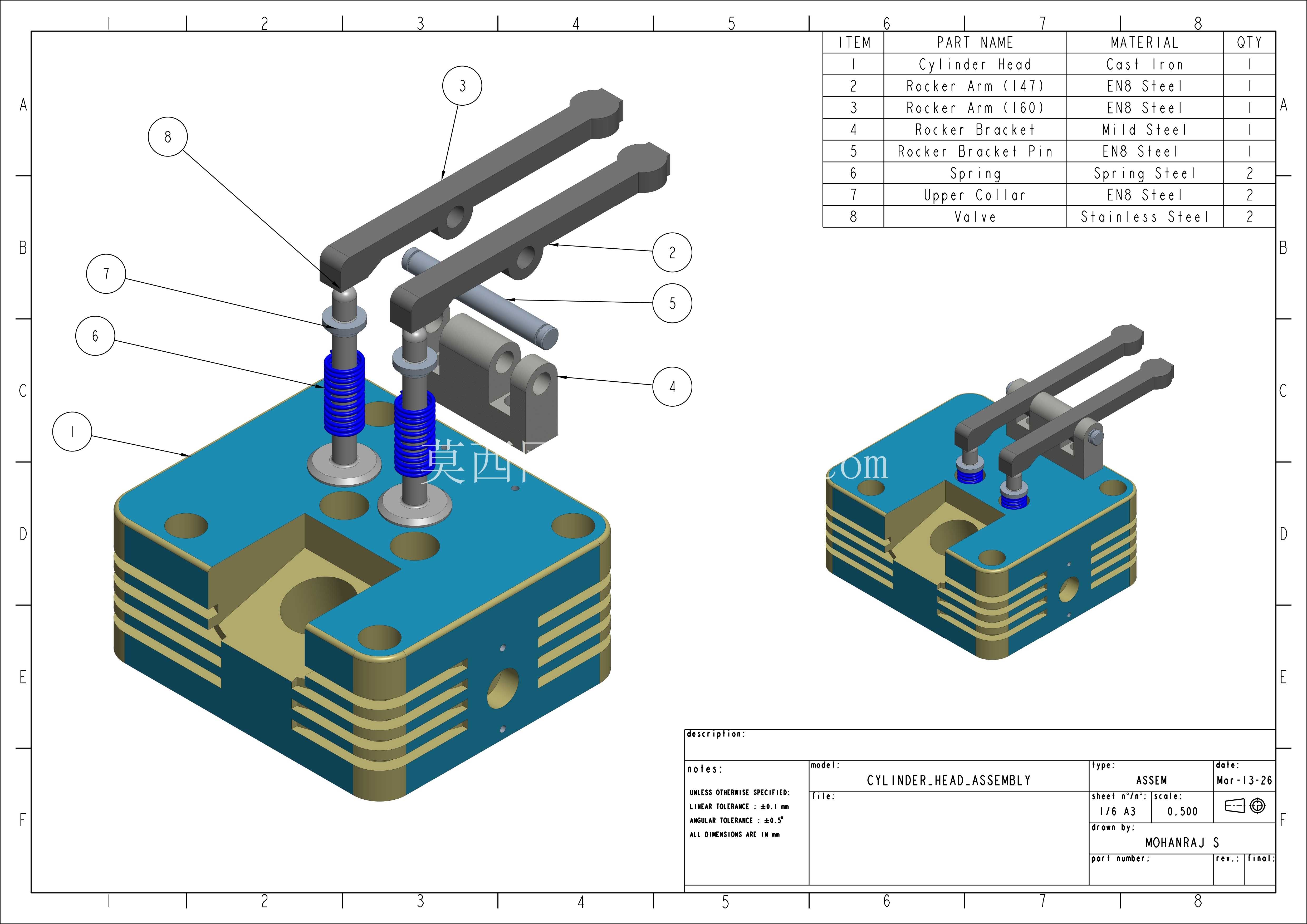

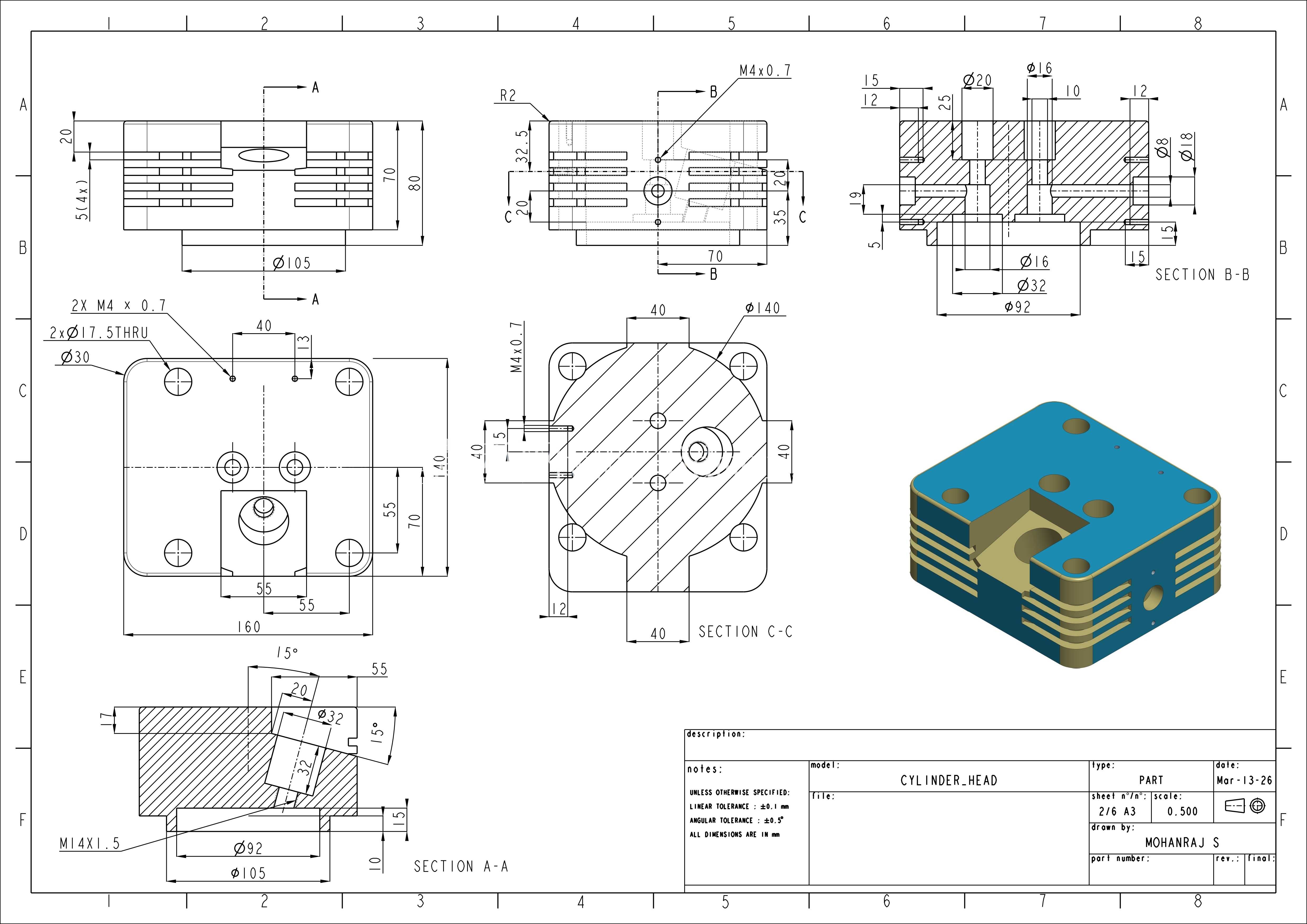

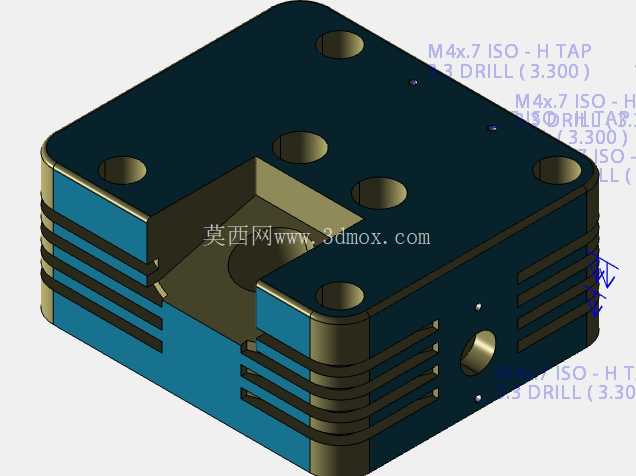

　　组件的主体基座采用铸铁材质的缸盖本体，上部集成了摇臂安装支座、气门弹簧定位台、润滑油道预留孔，侧面的散热鳍片结构按照空气对流的流向排布，在自然风冷或者强制风冷的工况下，能够快速带走燃烧室传递上来的热量，避免缸盖上部的摇臂、弹簧等部件因为长期高温出现刚度下降、磨损加剧的问题。在结构设计思路上，这套组件采用分层装配的逻辑，最下层的缸盖本体作为所有上部零件的安装基准，所有安装孔位的位置度公差控制在0.02mm以内，确保摇臂轴安装后与气门杆的中心对齐，避免摇臂工作过程中出现偏磨，缩短部件使用寿命。

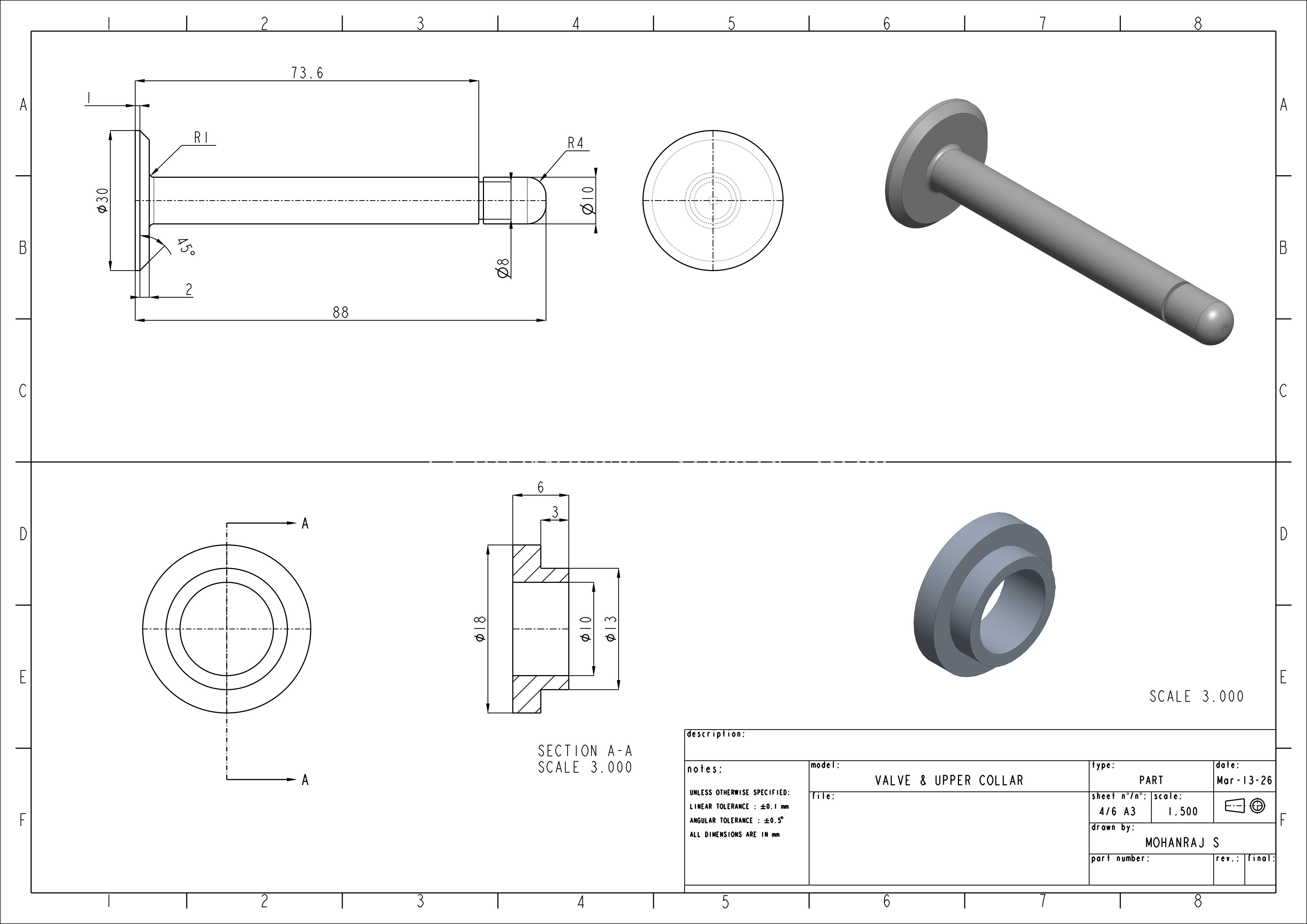

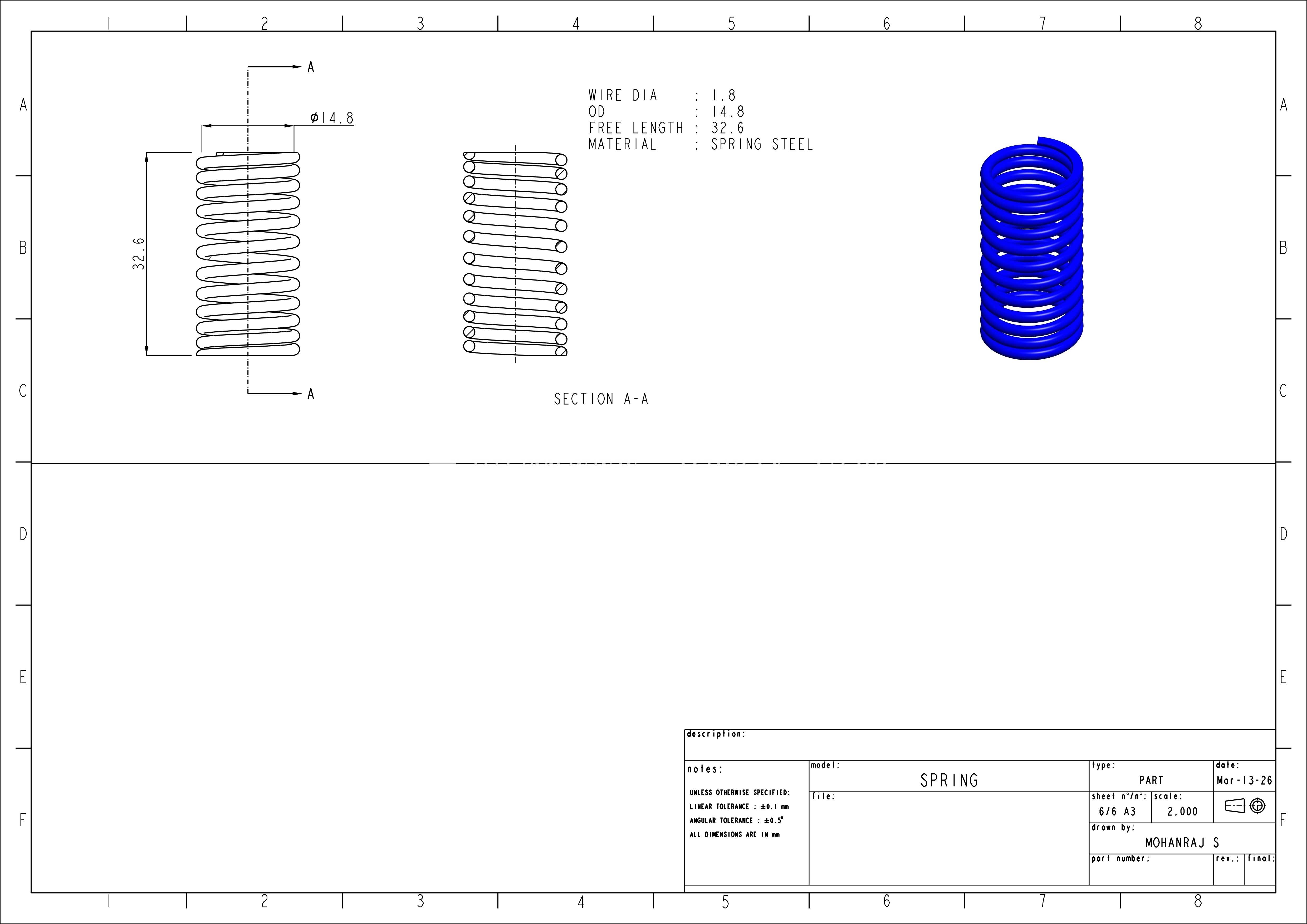

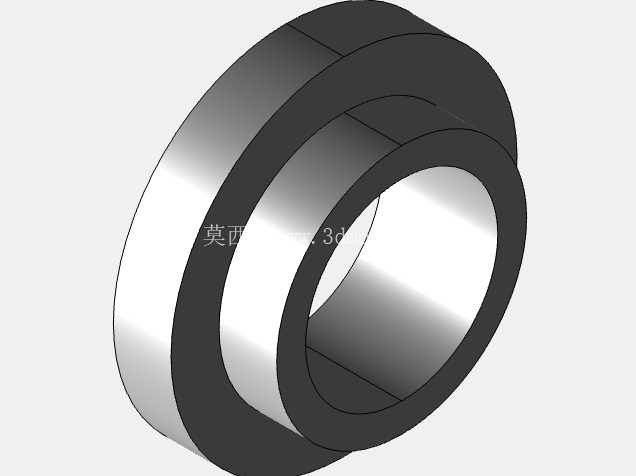

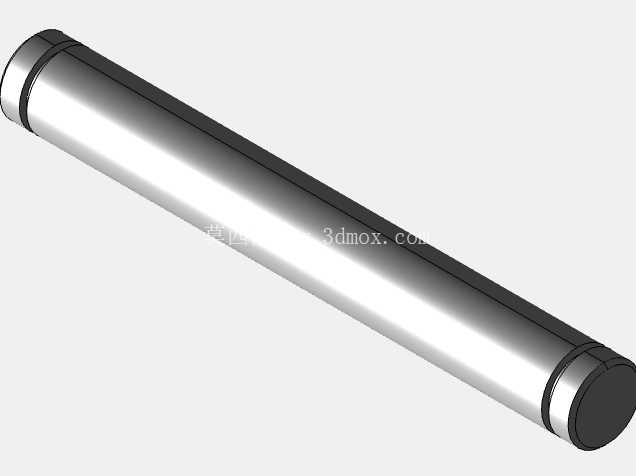

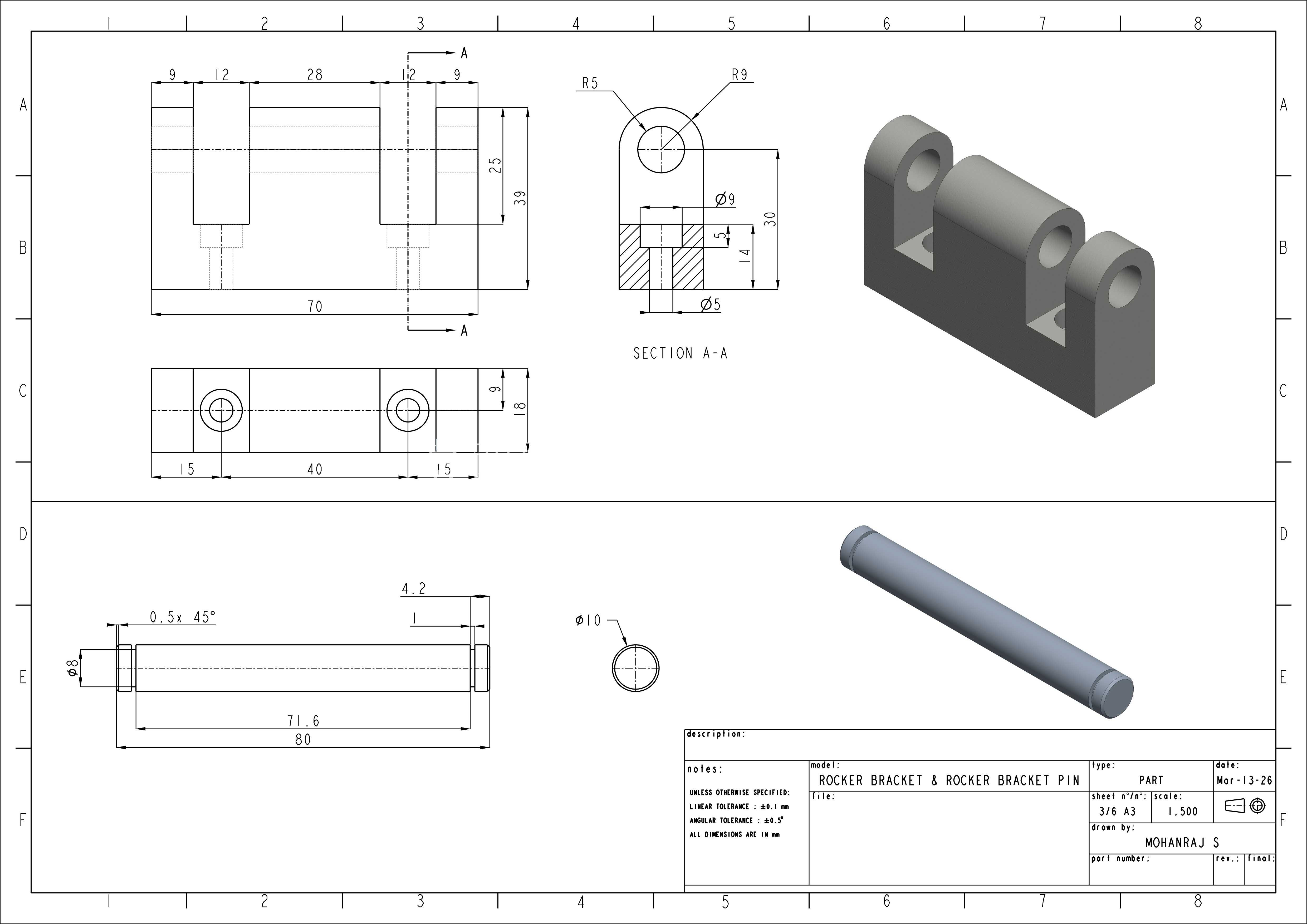

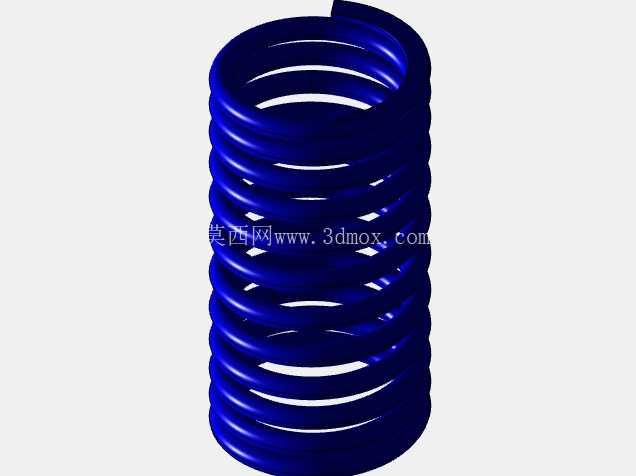

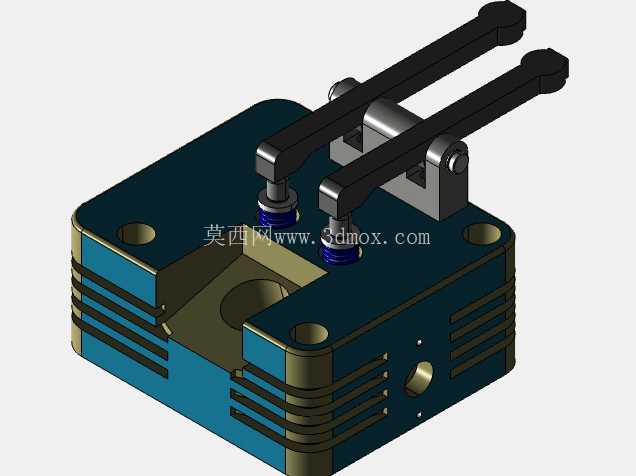

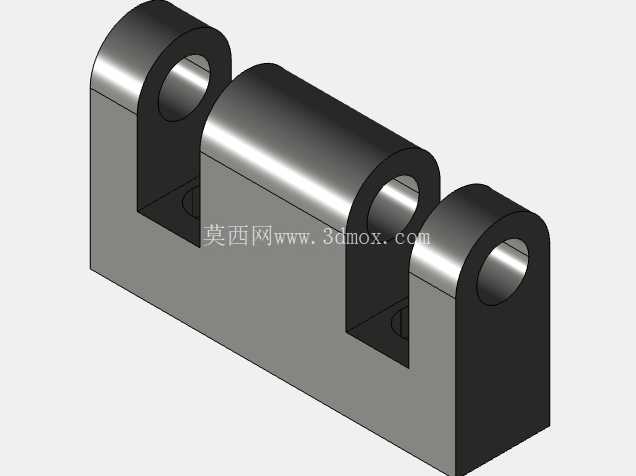

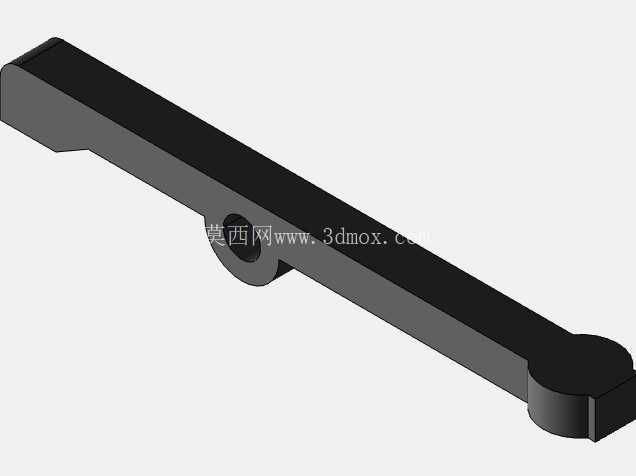

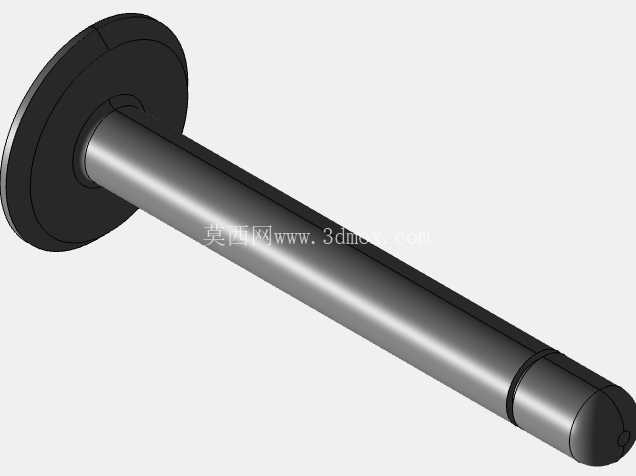

　　摇臂支座通过定位销与缸盖本体实现精准定位，再通过紧固件锁紧，摇臂轴穿装在支座的安装孔内，两端设置限位结构防止轴工作时出现轴向窜动；摇臂与气门杆接触的一端预留了气门间隙调整的结构，能够在装配和后期维护时调整合适的气门间隙，补偿部件热胀冷缩带来的尺寸变化，避免热态下气门关闭不严导致的气缸压力泄漏。气门弹簧采用上下定位座的固定方式，下部定位座嵌装在缸盖的弹簧安装沉台内，上部定位座与气门锁片配合锁紧，确保弹簧在往复压缩过程中不会出现偏移、脱出的问题，弹簧的刚度参数匹配气门往复运动的惯性力，保证气门能够及时回位落座，同时不会因为刚度过大导致凸轮与摇臂接触面的接触应力过高，加剧部件磨损。从安装边界来看，这套组件的下部安装面与气缸体的上部缸盖安装面完全匹配，安装孔位的排布符合对应排量内燃机的缸盖螺栓分布要求，安装面的平面度公差控制在0.01mm以内，装配时配合气缸垫能够实现燃烧室的可靠密封，避免出现漏气、漏水、漏油的三漏问题。组件上部的摇臂驱动端预留了与推杆、凸轮机构的连接接口，能够适配顶置气门、下置凸轮轴的配气机构布局，整体的外部轮廓尺寸充分考虑了发动机上部的安装空间，不会与气门室盖、周边的进排气歧管、燃油管路等部件出现运动干涉。

　　整套组件的所有配合面都经过了公差匹配设计，摇臂与摇臂轴的配合采用间隙配合，保证摇臂能够灵活转动，同时配合间隙控制在合理范围内，避免机油泄漏量过大导致的润滑压力不足；弹簧的安装预紧力经过计算，既能够保证气门回位的可靠性，又不会额外增加凸轮轴的驱动阻力，降低发动机的机械损耗。在实际的设备应用中，这套组件可以直接作为通用内燃机的缸盖配气总成进行装配替换，也可以作为小型动力设备开发过程中配气机构设计的参考模型，帮助结构设计人员快速理解顶置气门配气机构的装配关系、部件配合要求、安装边界条件，缩短动力单元的开发周期，减少前期设计过程中出现的干涉、公差匹配不合理等问题。
